Серия CV700

Обратные клапаны серии CV700

Особенности

Диапазон давления до 207 бар при 21 ^oС
Диапазон температур
- -23…191 ^oС при стандартном Viton уплотнении,
- -46…149 ^oС при уплотнении ЭтиленПропилена
- 23…315 ^oС при уплотнении Kalrez
Материал корпуса - нержавеющая сталь или латунь
100% заводская проверка на герметичность

Технические параметры

Серия	CV1	CV2 CV3 CV4	CV5 CV6
Максимальное рабочее давление	206 бар		137 бар
Диапазон рабочих температур	FKM: от -23^oС до 191^oС NBR: от -23^oС до 191^oС
Давление открытия	1/3, 1, 3, 10, 25, 100 psig (0.03, 0.07, 0.2, 0.69, 1.7, 6.9бар)		1/3, 1, 3, 10, 25 psig (0.03, 0.07, 0.2, 0.69, 1.7бар)

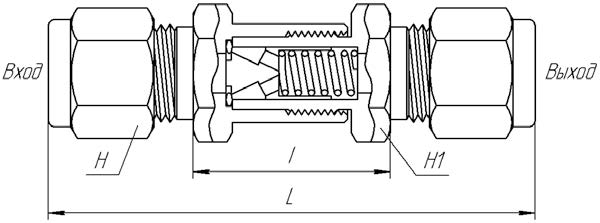

Заказной код		Ду, мм	Cv^*	Подсоединения		Размеры
Заказной код		Ду, мм	Cv^*	Входное	Выходное	L	I	H	H1
CV1	-H-2T	4.8	0.16	1/8" Hy-Lok	1/8" Hy-Lok	55.60	25.00	11.11	15.88
	-M-2N	4.8	0.47	1/8" NPT наружная	1/8" NPT наружная	44.40	25.00	-	15.88
	-F-2N	4.8	0.47	1/8" NPT внутренняя	1/8" NPT внутренняя	46.60	46.60	-	15.88
	-H-4T	4.8	0.47	1/4" Hy-Lok	1/4" Hy-Lok	60.00	25.00	14.29	15.88
	-H-6M	4.8	0.47	6мм Hy-Lok	6мм Hy-Lok	60.00	25.00	14.00	15.88
	-H-8M	4.8	0.47	8мм Hy-Lok	8мм Hy-Lok	62	29.5	15.8	15.88
	-MH-4N4T	4.8	0.47	1/4" NPT наружная	1/4" Hy-Lok	56.40	25.00	14.29	15.88
	-M-4N	4.8	0.47	1/4" NPT наружная	1/4" NPT наружная	53.40	25.00	-	15.88
	-F-4N	4.8	0.47	1/4" NPT внутренняя	1/4" NPT внутренняя	54.60	25.00	-	19.05
CV2	-H-6T	7.1	1.48	3/8" Hy-Lok	3/8" Hy-Lok	74.80	36.20	17.46	22.22
	-H-10M	7.1	1.48	10мм Hy-Lok	10мм Hy-Lok	74.80	36.20	19.00	22.22
	-M-6N	7.1	1.48	3/8" NPT наружная	3/8" NPT наружная	64.60	36.20	-	22.22
CV3	-F-6N	10.0	1.7	3/8" NPT внутренняя	3/8" NPT внутренняя	63.80	63.80	-	22.22
	-H-8T	10.0	1.7	1/2" Hy-Lok	1/2" Hy-Lok	80.20	36.20	22.22	22.22
	-H-12M	10.0	1.7	12мм Hy-Lok	12мм Hy-Lok	80.20	36.20	22.00	22.22
	-H-14M	10.0	1.7	14мм Hy-Lok	14мм Hy-Lok		36.20		22.22
	-M-8N	10.0	1.7	1/2" NPT наружная	1/2" NPT наружная	74.40	36.20	-	22.22
CV4	-F-8N	13.5	2.6	1/2" NPT внутренняя	1/2" NPT внутренняя	84.70	84.70	-	28.58
CV4	-H-10T	13.5	2.6	5/8" Hy-Lok	5/8" Hy-Lok	91.80	48.10	25.40	28.58
CV5	-H-12T	16.0	5.2	3/4" Hy-Lok	3/4" Hy-Lok	110.70	67.00	28.58	31.75
	-H-18M	16.0	5.2	18мм Hy-Lok	18мм Hy-Lok	110.70	67.00	28.58	31.75
	-M-12N	16.0	5.2	3/4" NPT наружная	3/4" NPT наружная	105.30	67.00	-	31.75
	-F-12N	16.0	5.2	3/4" NPT внутренняя	3/4" NPT внутренняя	103.00	103.00	-	31.75
CV6	-H-16T	18.0	8.0	1" Hy-Lok	1" Hy-Lok	121.20	68.40	38.1	34.93
	-H-25M	18.0	8.0	25мм Hy-Lok	25мм Hy-Lok	121.20	68.40	38.1	34.93
	-M-16N	18.0	8.0	1" NPT наружная	1" NPT наружная	116.20	68.40	-	34.93
	-F-16N	18.0	8.0	1" NPT внутренняя	1" NPT внутренняя	111.40	68.40	-	41.28

В таблице указаны только основные исполнения клапанов. Для помощи в подборе клапана с другими подсоединениями обращайтесь к дистрибьютеру.

Очистка

Каждый клапан очищен и упакован

Проверка

Характеристики открытия и закрытия каждого клапана
Проверяются азотом на герметичность
Возможны дополнительные тесты по запросу

*Cv - коэффициент пропускной способности, подробнее см.стр.340

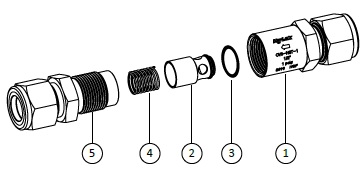

Материал конструкции

1	Корпус	Нержавеющая сталь 316/A479 или A276	Латунь/B16
2	Клапан	Нержавеющая сталь 316/A479 или A276	Латунь/B16
3	Уплотнение	FKM
4	Пружина	SS302
5	Крышка	Нержавеющая сталь 316/A479 или A276	Латунь/B16

Материалы уплотнительного кольца

Материал	Диапазон температур
Viton	-23^oC .. 191^oС
Buna N	-23^oC .. 121^oС
Kalrez	-23^oC .. 315^oС
PTFE	-46^oC .. 232^oС
Neoprene	-40^oC .. 121^oС
ЭтиленПропилен	-46^oC .. 149^oС

* для герметичного закрытия клапана с PTFE уплотнением необходимо противодавление около 40бар

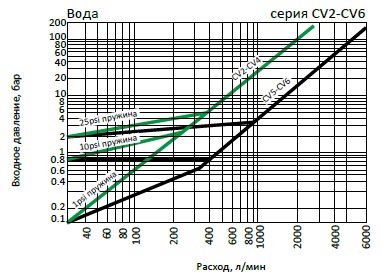

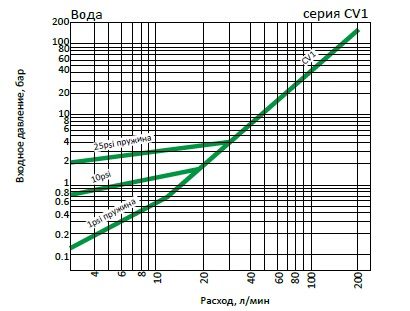

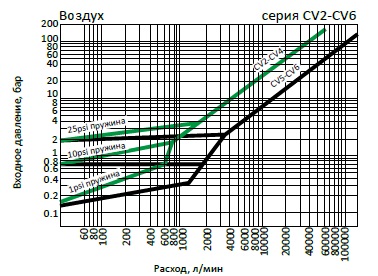

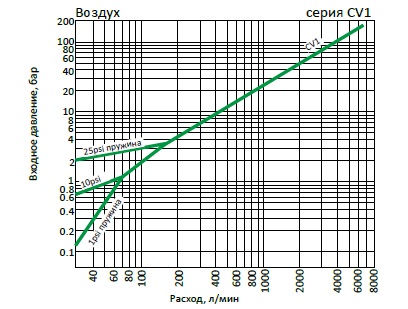

Кривые расхода

Подбор заказного кода

CV1		MH		4T	1/3		KA		BRAS
Серия BV		Тип подсоединения		Размеры подсоединений (таблица ниже)	Давление открытия(psi)		Материал седла		Материал
CV1	Ду 4.8 мм	H	Трубный фитинг Hy-Lok		1/3	0.023 бар	-	Viton	-		Нержавеющая сталь S316 (по умолчанию)
CV2	Ду 7.1 мм	H	Трубный фитинг Hy-Lok		1	0.07 бар	BU	Buna N	-		Нержавеющая сталь S316 (по умолчанию)
CV3	Ду 10.0 мм	M	Наружняя резьба		3	0.2 бар	KA	Kalrez	BRAS		Латунь
CV4	Ду 13.5 мм	F	Внутренняя резьба		100	0.69 бар	PE	PTFE	Ni/BRAS	Никелированная латунь
CV5	Ду 16.0 мм	MH	Наружная резьба и трубный фитинг Hy-Lok		25	1.7 бар	NE	Neoprene
CV6	Ду 18.5 мм	MF	Внутренняя и наружная		100	6.9 бар	EP	Этиленпропилен

Размеры подсоединений

Резьбы NPT (BSP)							Трубные фитинги Hy-Lok
Размер резьбы	1/8"	1/4"	3/8"	1/2"	3/4"	1"	Метрическая труба	O.D.(мм)	3	6	8	10	12	14	18	20	25
NPT	2N	4N	6N	8N	12N	16N	Метрическая труба	Обозначение	3M	6M	8M	10M	12M	14M	18M	20M	25M
RT (BSPT)	2R	4R	6R	8R	12R	16R	Дюймовая труба	O.D.(дюймы)	1/8"	1/4"	3/8"	1/2"	3/4"	1"
G (BSPP)	2G	4G	6G	8G	12G	16G	Дюймовая труба	Обозначение	2T	4T	6T	8T	12T	16T
