Регулятор перепада давления

Использование регулирующей арматуры в системах отопления необходимо для предоставления на разных участках системы необходимые параметры рабочей среды. Однако это вносит определённый дисбаланс в систему – участки систем отопления могут быть разные по протяженности и перепаду давления. При этом необходимо соблюдать заданный перепад давления в общей системе между прямой и обратной веткой.

Регулятор перепада давления устанавливается как раз в данных системах и его назначение – это установление заданных параметров перепада давлений в системе. Давайте подробней рассмотрим возможные варианты исполнений и принцип его действия.

Исполняя задачу по балансировке системы, регулятор перепада давления отслеживает 2 точки в системе и управляется ими, тем самым поддерживая заданные параметры. За основу клапана взяты конструкции редукционных и перепускных клапанов, однако регулятор перепада давления имеет одно отличие – импульсные трубки у него подключаются в обе полости мембраны клапана и их разница, вкупе с противодавлением пружины обеспечивает требуемые значения перепада.

Существует 2 основных типа клапанов:

1. Регулятор перепада давления с Нормально открытым клапаном, который закрывается при повышении перепада. В стандартном положении плунжер клапана открыт и регулирование идет путем закрытия клапана. Такой регулятор устанавливается как на прямом, так и на обратном участке трубопровода, и в случае установки на прямом участке выполняет еще и роль редукционного клапана.
2. Регулятор перепада давления с нормально закрытым клапаном, открывающимся при повышении перепада. В данном случае клапан устанавливается на линии байпаса и в случае повышения перепада открывается, тем самым обеспечивая заданный перепад на потребителях.

Регулятор перепада давления требует особо тщательного подбора, так как отслеживание идет по 3-м параметрам. При расчетах перепад давления необходимо рассчитывать в 2-х точках – между прямой и обратной ветками и на самом клапане. При расчете клапана, установленного на байпасе – только перепад между прямой и обратной веткой.

В последнее время регулятор перепада давления стал оснащаться еще одной дополнительной функцией – это ограничение расхода. Это позволяет исключить из системы установку статического балансировочного клапана, который применяется в системах отопления для распределения потоков среды по потребителям.

Компания Академия Тепла поставляет регуляторы перепада давления двух заводов изготовителей

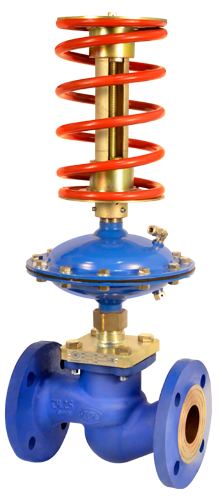

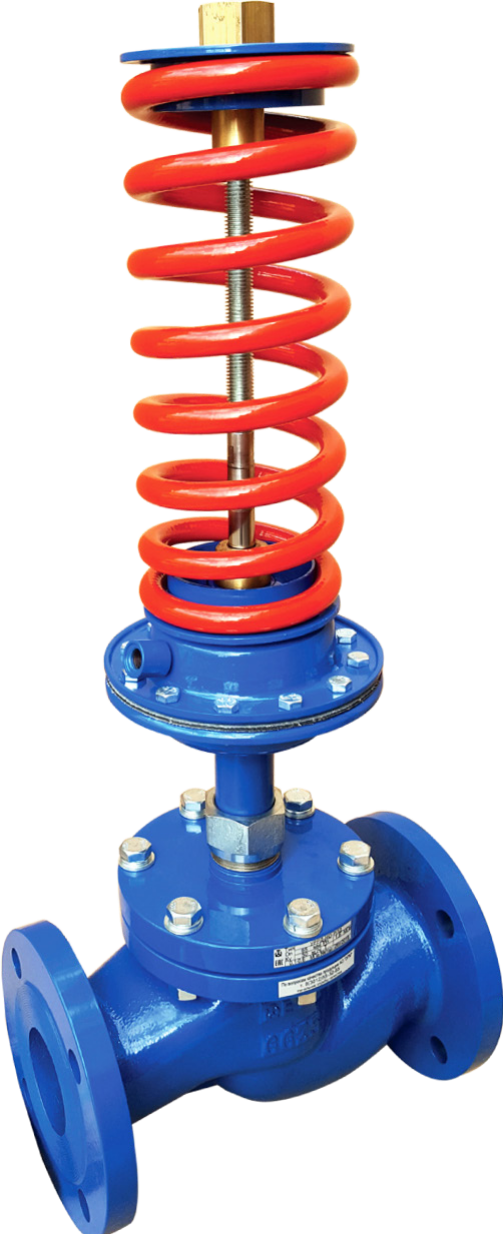

1. Компания АДЛ – регуляторы перепада давления как с установкой на основной трубопровод, так и на байпас, и регуляторы расхода серии КАТ.

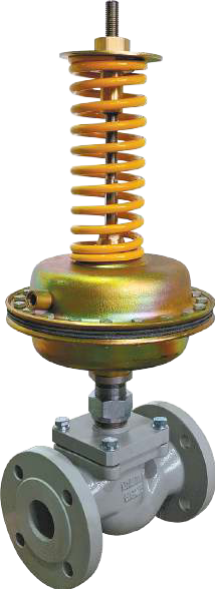

2. Манкенберг – известный производитель высококачественного оборудования - клапана на основные магистрали и на байпас.

Компания Академия Тепла рекомендует самостоятельно не подбирать регулятор перепада давления, а заполнить опросный лист на подбор клапана, указав все необходимые параметры и отправить его в офис нашей компании по электронной почте. Инженеры компании сделают подбор за Вас и гарантируют работу в условиях, которые Вами были указаны в опросном листе.
