Конденсатные насосы для подачи конденсата АДЛ СТИМПАМП, ADCA, ARMSTRONG

Система сбора и возврата конденсата является необхоимым элементом трубопроводной системы на предприятии, где в качестве рабочего органа используется пар. Однако отведение конденсата от теплообменного оборудования – это только часть системы. Конденсат еще необходимо вернуть в котельную для его  использования. Возврат конденсата осуществляет конденсатный насос.

Компания Академия Тепла поставляет конденсатный насос следующих фирм изготовителей

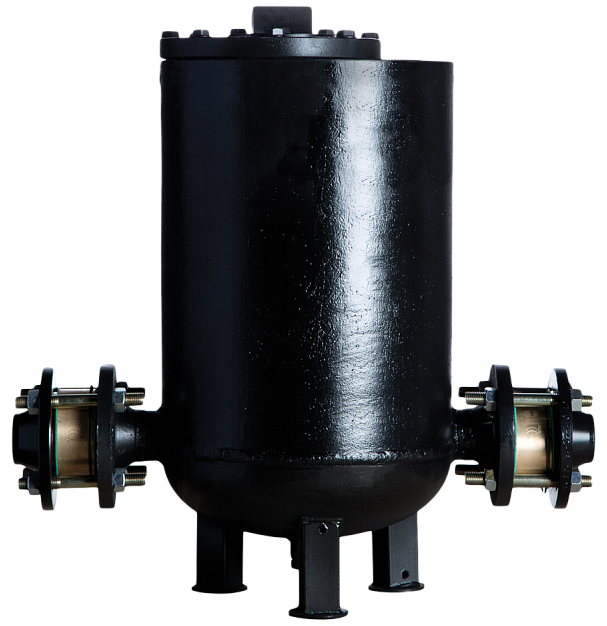

1. Конденсатный насос СТИМПАМП, производство компании АДЛ

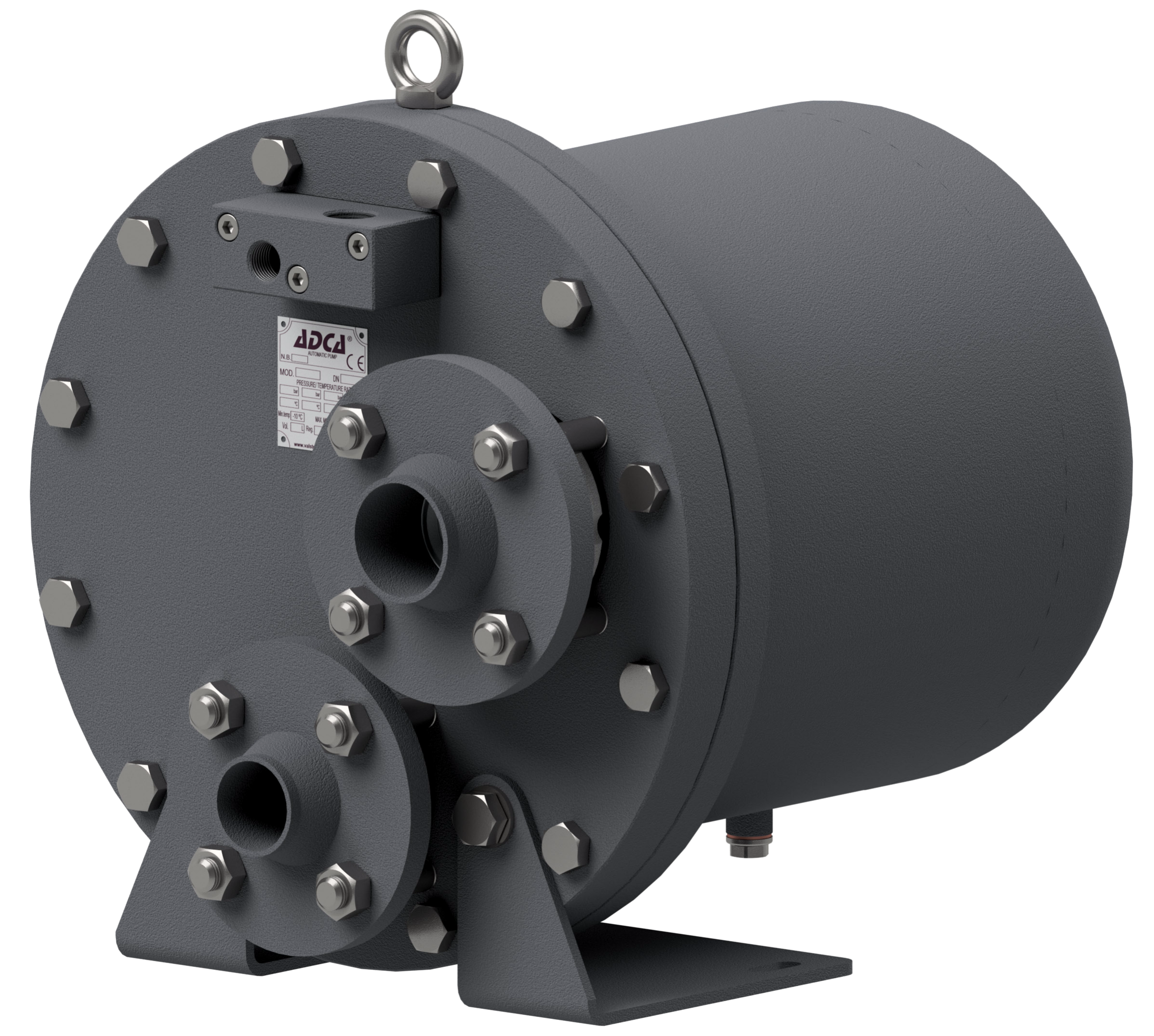

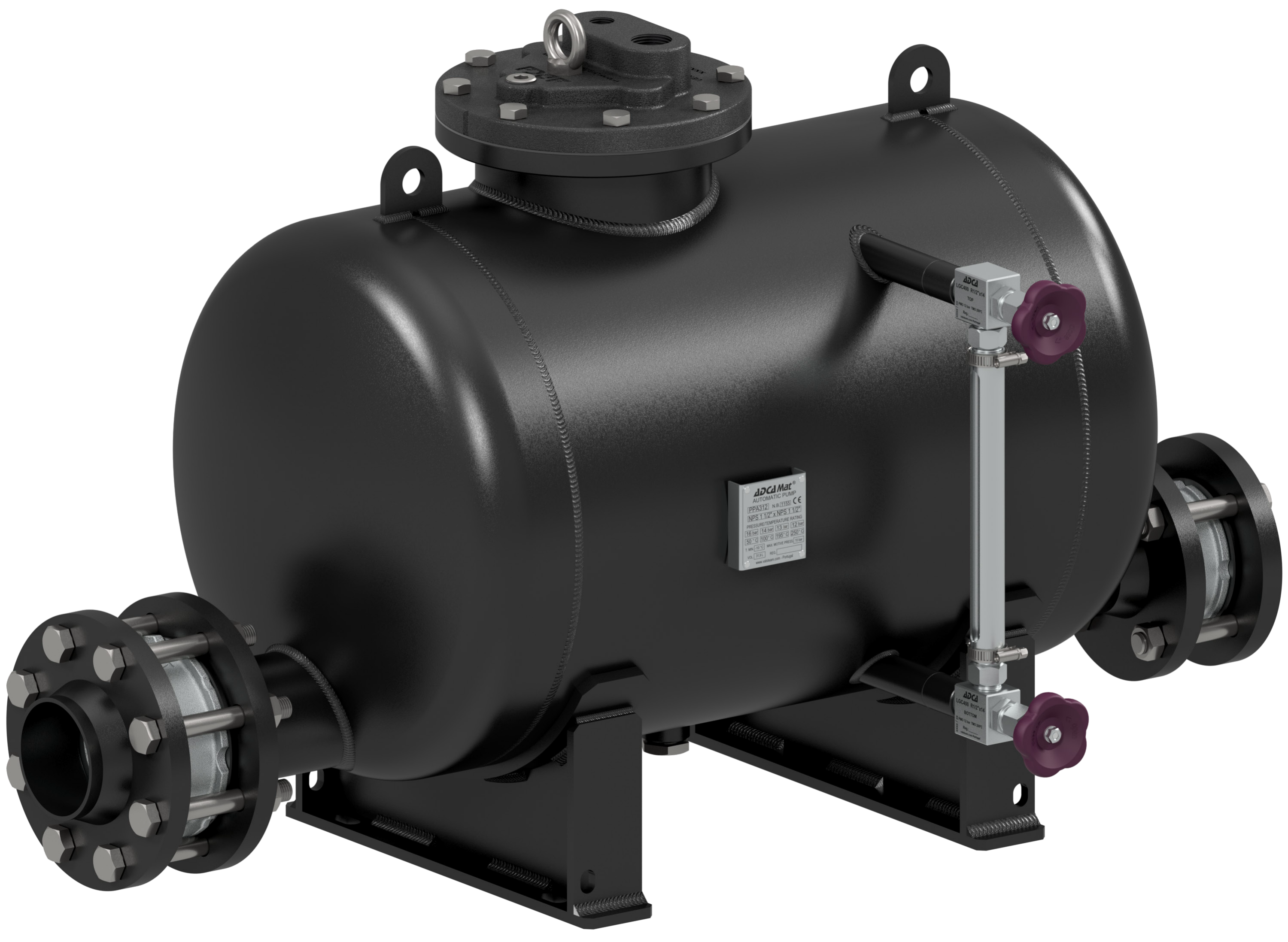

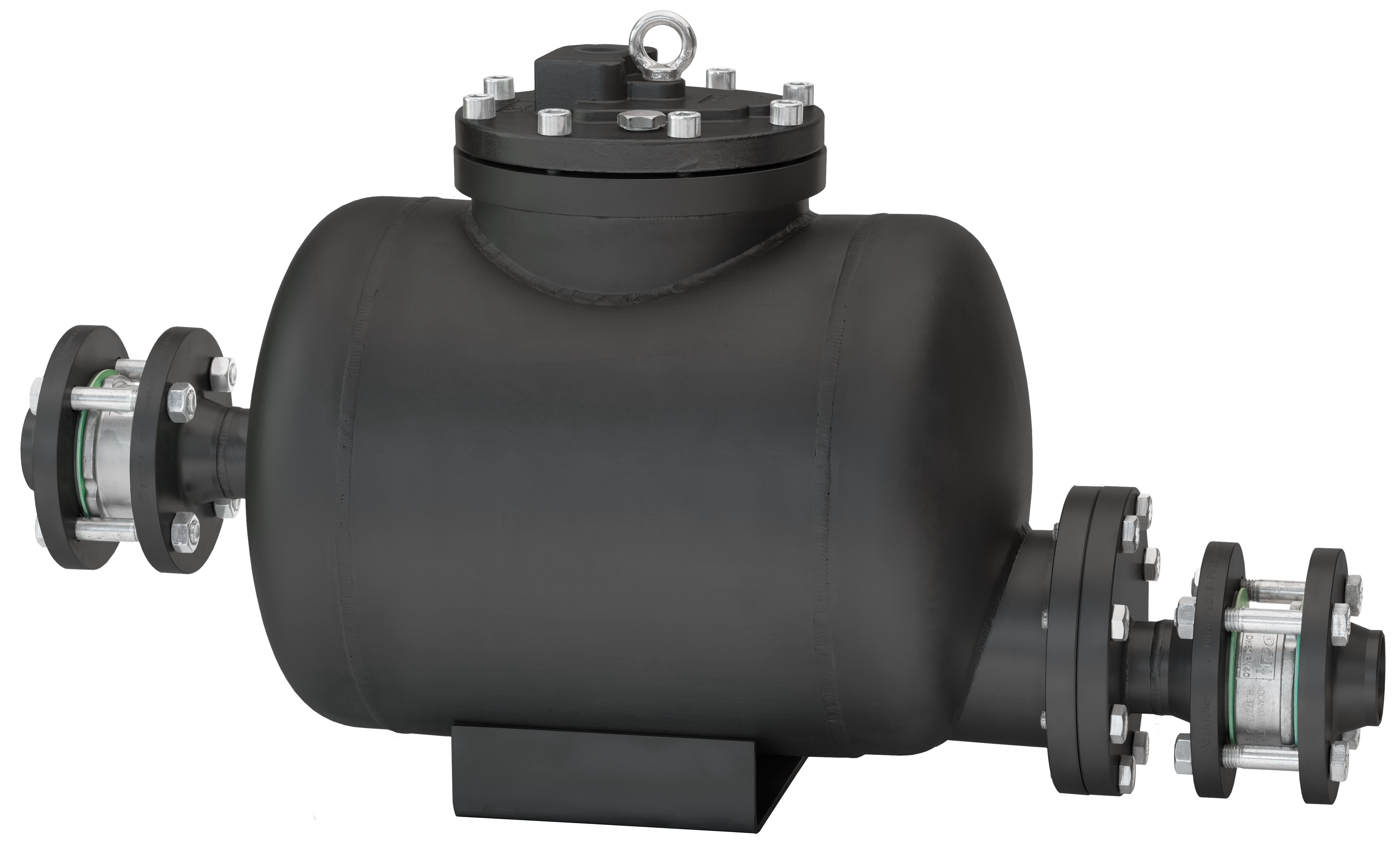

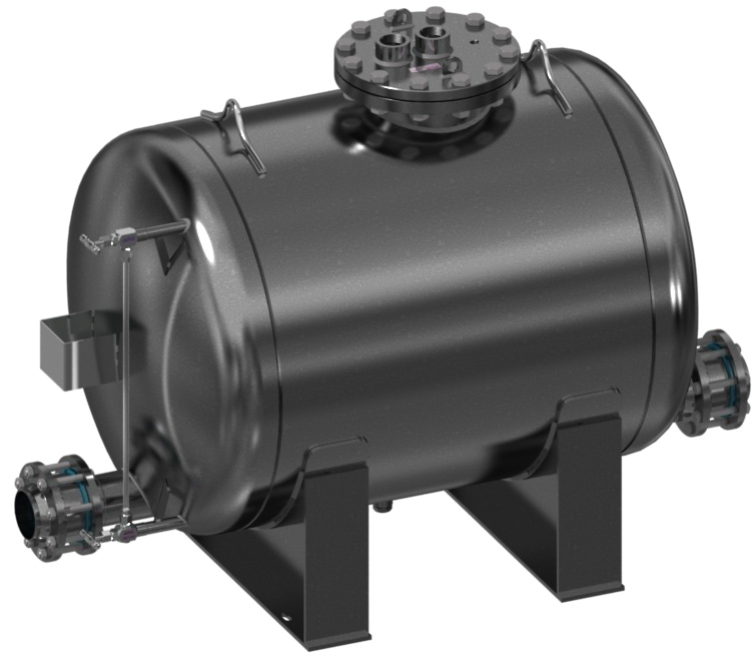

2. Конденсатный насос ADCAMAT, производства компании Valsteam ADCA

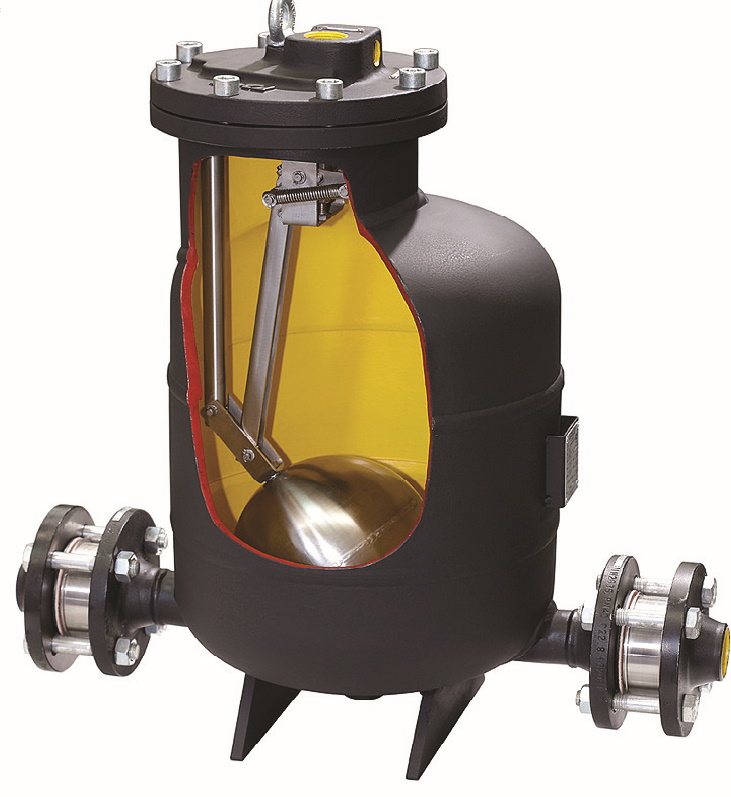

Конденсатный насос имеет принцип действия поплавкового механизма. Конденсат, поступая в насос, заполняет его внутренную полость. При этом поплавок, установленный в насосе поднимается вверх. дойдя до определенного уровня, он открывает паровой клапан и пар своим давлением проталкивает конденсат по трубопроводу. Насос оборудован обратными клапанами, которые не дают конденсату возвратиться обратно, как в ресивер, так и из трубопровода. Выходя из насоса, уровень конденсатат уменьшается и поплавок опускается вниз, тем самым закрывая ход пару в насос. При этом уровень зеркала воды выше, чем входное и выходное отверстие и тем самым пар в конденсатную ветку не поступает. После того, как он сработал, пар, оставшийся в нём конденсируется, давление в насосе падает и в насос поступает новая порция конденсата из ресивера. Процесс повторяется.Конденсатный насос используется в любой системе возврата конденсата. Существует два типа насосов для подачи конденсата – электрический и механический. Электрический  дешевле чем аналогичный механический насос, однако в процессе эксплуатации он использует электрическую энергию и для него требуется шкаф управления с системой автоматизации. Кроме того, в верхней точке рабочей части насоса возможно вскипание конденсатата, что приведет к выводу его из строя. Механический способен перекачивать конденсат любой температуры и не требует электричества. При этом не происходит вскипание конденсата, а давления, создаваемое конденсатным насосом достаточно для подачи его в котельную на большое расстояние.

видео, как работает конденсатный насос:

Конденсатный насос изготавливается из углеродистой и нержавеющей стали и в зависимости от своих расходных и напорных характеристик имеет разные габаритные размеры. Для учёта перекачиваемого конденсата, насос может быть оборудован счетчиком количества срабатываний.

Конденсатный насос подбирается из учета достаточно большого количества данных. Для правильного расчета насоса требуется знать следующие параметры:

1. Давление пара (или воздуха) управления насосом (не более 11 бар, в противном случае устанавливается редуктор)
2. Количество перекачиваемого конденсата
3. Давление подаваемого в конденсатный насос конденсата
4. Диаметр трубопровода возврата кондесата, состояние этого трубопровода. Длинна трубопровода.
5. Статические перепады высот трубопровода возврата конденсата, количество поворотов, подъемов и любые изменения диаметра.
6. Желаемое количество срабатываний в час насоса.

Всё этоговорит о том, что конденсатный насосо является технически сложным оборудованием, которое требуется подбирать с особенной тщательностью. Сотрудники компании Академия Тепла обладают всеми необходимыми навыками для подбора данного типа обоурдвоания. Просим Вас для закаказа конденсатного насосоа воспользоваться опросным листом из раздела Документация, заполнить его и отправить в наш офис. Мы предоставим Вам несколько вариантов конденсатных насосов, и поможем сделать выбор наиболее подходящего Вам как технически, так и финансово.
