Конденсатный насос ADCA PPT14, с встроенным конденсатоотводчиком, углеродистая и нержавеющая сталь, DN40x25 и 50x40, PN16, фланцевый

Технические характеристики

Условный диаметр	50Х50 80Х50 мм
Давление пара/воздуха	до 10 бар
Производительность конденсатоотводчика	до 10 100 кг/час
Производительность насоса	до 1 830 кг/час
Объем за 1 цикл	11 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	есть, поплавовый

Применение

Конденсатный насос ADCAMAT ADCA PPT-14 с конденсатоотводчиком предназначен для перекачивания конденсата, при помощи пара. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Отличается встроенным конденсатоотводчиком, который отводит конденсат при наличии давления в системе возврата конденсата.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

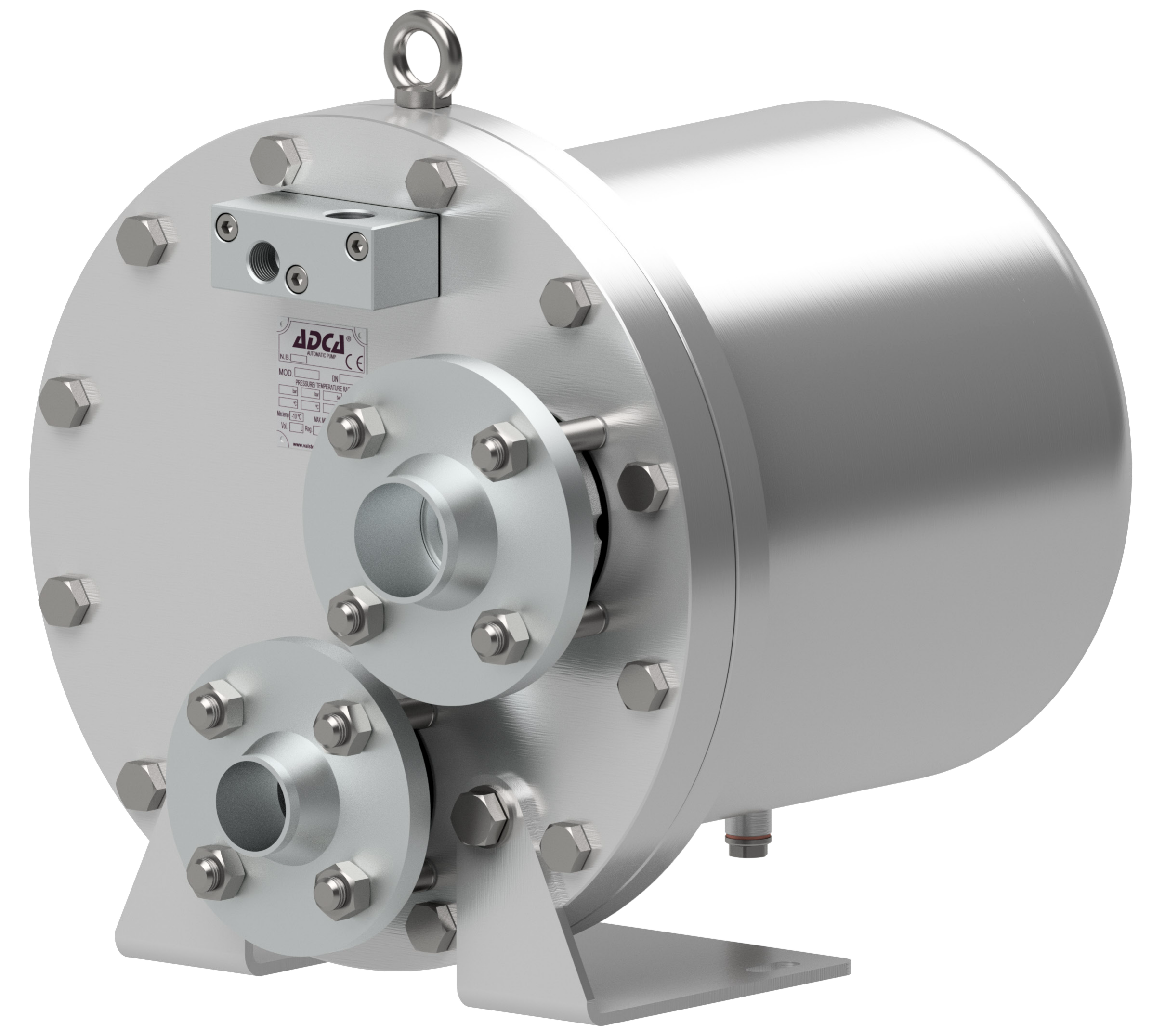

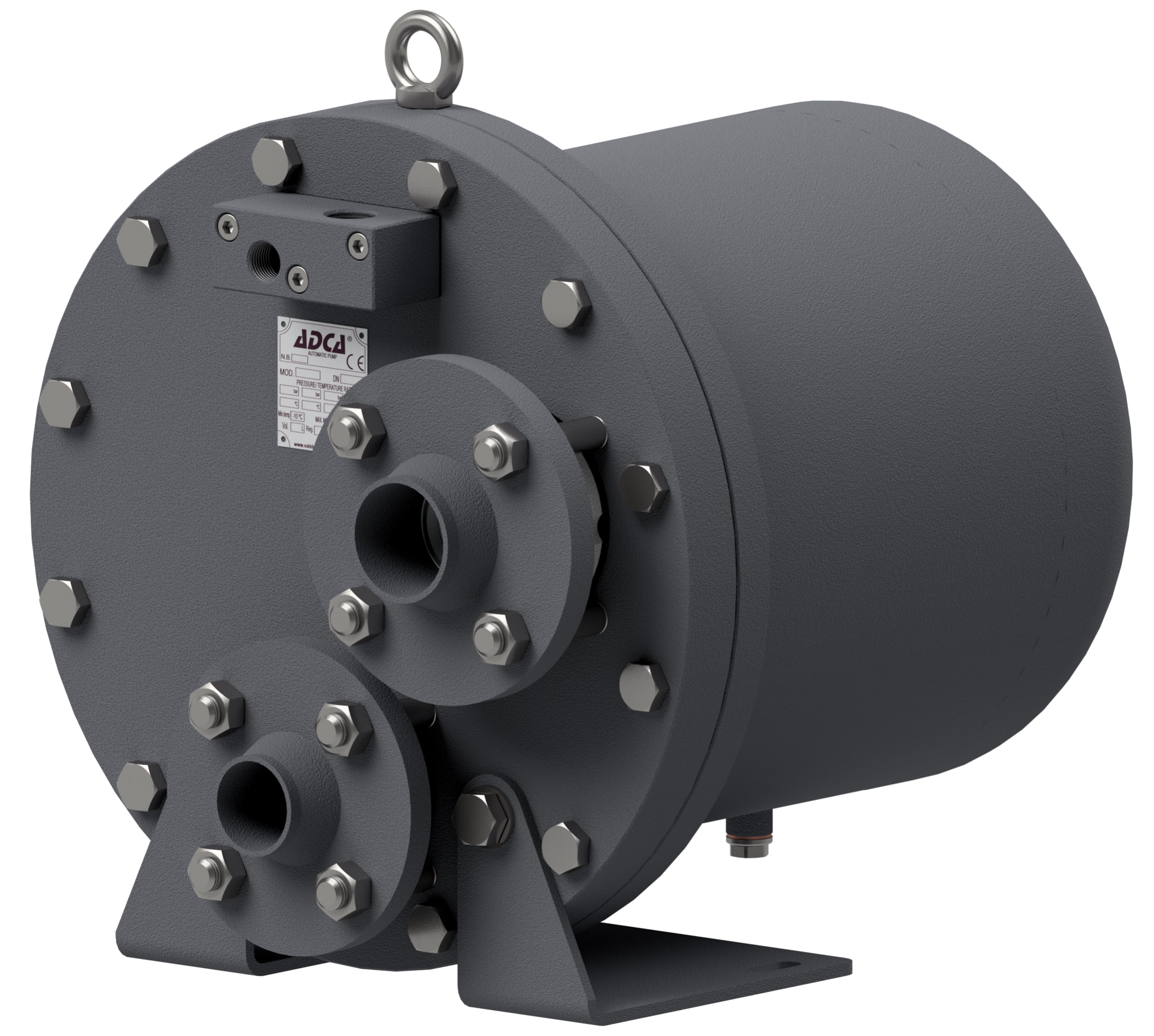

Конденсатный насос ADCA ADCAMAT PPT-14, с встроенным конденсатоотводчиком, углеродистая и нержавеющая сталь, DN40x25 и 50x40, PN16, фланцевый

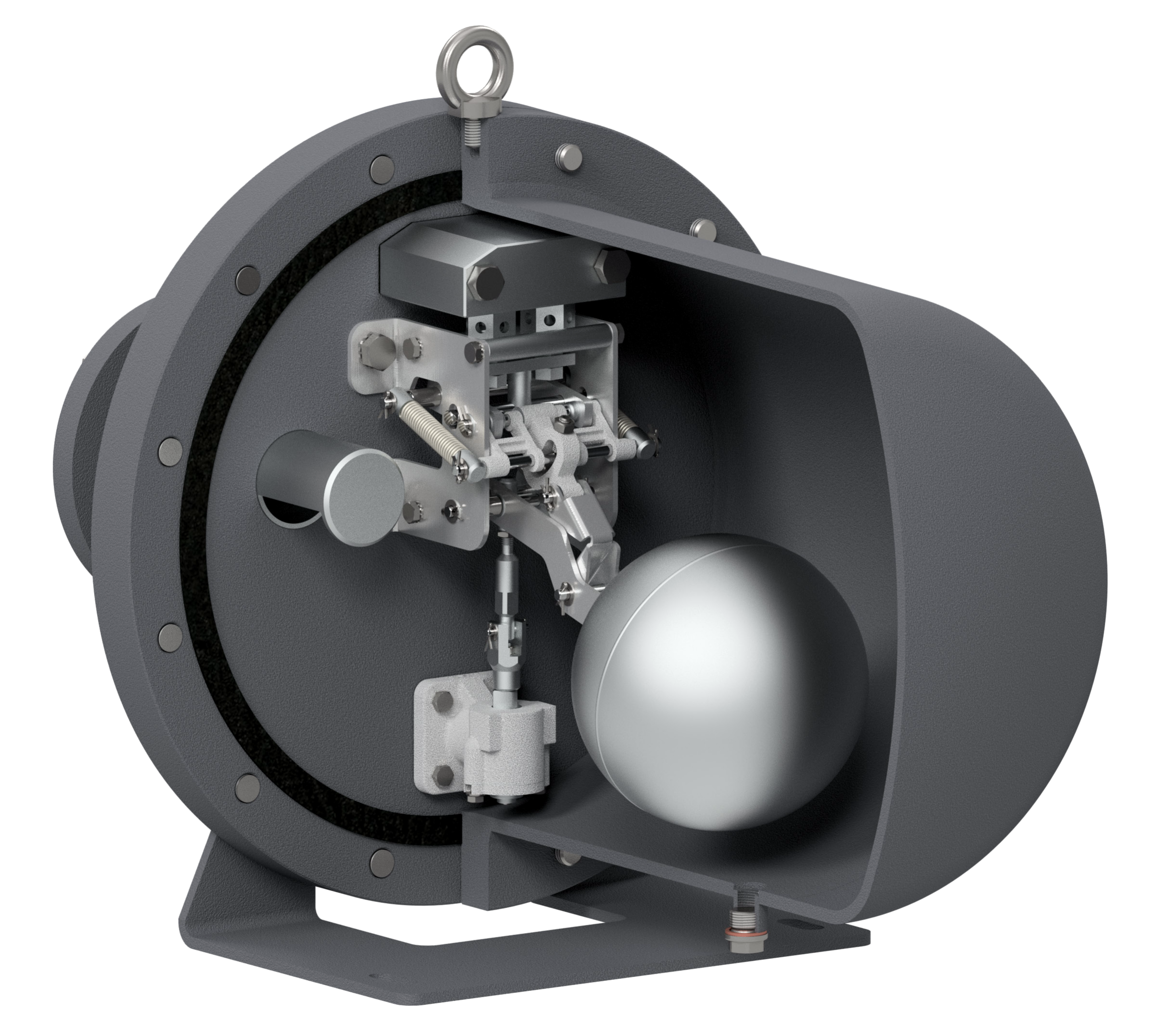

ОПИСАНИЕ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

Автоматические перекачивающие конденсатоотводчики ADCAMAT PPT-14 представляют собой комбинацию поплавкового конденсатоотводчика и механического конденсатного насоса в одном устройстве. Автоматические перекачивающие конденсатоотводчики специально разработаны для ситуаций, где возможен останов и накопление конденсата, вызванного временным недостаточным перепадом давления. Автоматические перекачивающие конденсатоотводчики предотвращают затопление оборудования (например, теплообменника), риски гидроударов, коррозионный износ и нежелательные колебания температуры продукта. Типовыми применениями является установка на потребителях пара, для которых не допустимо подтопление, например, варочные котлы с паровой рубашкой, прессы-вулканизаторы, паровоздушные калориферы и т.д. При этом один перекачивающий конденсатоотводчик работает только с одним потребителем. Конденсатоотводчики могут использовать также для удаления конденсата от оборудования, находящегося под вакуумом. Не требуют электричества и не подвержены кавитации.

ПРИНЦИП РАБОТЫ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

В ситуациях, когда давление на входе падает до величины противодавления, конденсат начинает накапливаться внутри корпуса конденсатоотводчика до его полного заполнения, в этот момент срабатывает специальный механизм, подающий внутрь конденсатоотводчика управляющую среду (пар), которая своим давлением вытесняет конденсат в конденсатную линию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

Типоразмер, DN	DN 40x25 мм, DN 50x40 мм
Номинальное давление, PN	16 бар
Максимальное рабочее давление управляющей среды	10 бар
Минимальное рабочее давление управляющей среды	1 бар
Управляющая среда	Пар
Максимальная плотность	0,80 кг/л
Расход насоса за 1 цикл	11 л
Материал исполнения	ADCAMAT PPT14S – углеродистая сталь ADCAMAT PPT14SS – нержавеющая сталь
Присоединения	Фланцевое EN 1092–1 PN16 Специальное фланцевое по запросу
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Указатель уровня

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

№	Наименование	Материал		Схема
1	Корпус	Угл.сталь. S355JR / 1.0045	Нерж.сталь AISI316
2	Крышка	Угл.сталь S355JR / 1.0045	Нерж.сталь CF8M
3	Уплотнение*	Нерж.сталь/Графит	Нерж.сталь/Графит
3.1-3.2	Уплотнение крышки	Нерж.сталь/Графит	Нерж.сталь/Графит
4	Впускной клапан/Седло в сборе*	Нержавеющая сталь	Нержавеющая сталь
5	Выпускной клапан/Седло в сборе*	Нержавеющая сталь	Нержавеющая сталь
6	Внутренний механизм	Нержавеющая сталь	Нержавеющая сталь
6.1	Механиз конденсатоотводчика	Нержавеющая сталь	Нержавеющая сталь
7	Поплавок*	Нержавеющая сталь	Нержавеющая сталь
8	Пружинная сборка (2 ед.)*	Инконель	Инконель
9.1-9.2	Обратный клапан*	A351 CF8M / 1.4408	A351 CF8M / 1.4408
10	Болт	Угл.сталь 8.8	Нерж.сталь А2-70
11	Ответный фланец	Угл.сталь	Нерж.сталь AISI316
12	Опорная рама	Угл.сталь S235JR / 1.0038	Нержавеющая сталь

ПРОИЗВОДИТЕЛЬНОСТЬ В РЕЖИМЕ КОНДЕНСАТООТВОДЧИКА, кг/ч

Модель	Типоразмер	Перепад давления, бар
Модель	Типоразмер	0,1	0,3	0,5	0,7	1	1,5	2	3	4	5	7	10
PPT14	11/2" x 1" – DN 40 x 25	650	1100	1500	1700	2000	2600	3000	3510	3990	4400	5400	6200
PPT14	2" x 11/2" – DN 50 x 40	1050	1750	2400	2700	3400	3900	4500	5900	6600	7650	8500	10100

ПРОИЗВОДИТЕЛЬНОСТЬ В РЕЖИМЕ НАСОСА С МИНИМАЛЬНЫЙ ПОДПОРОМ 300 мм, кг/ч*

Давление управляющей среды, бар	Общее противодавление, бар	11/2" x 1" DN 40 x 25	2" x 11/2" DN 50 x 40
1	0,35	1050	1220
2		1190	1490
3		1220	1530
4		1280	1600
6		1310	1640
8		1380	1730
10		1460	1830
2	1	940	1180
3		1020	1280
4		1110	1390
6		1200	1510
8		1290	1620
10		1380	1730
2	2	720	900
4		850	1070
5		940	1180
6		1010	1260
8		1130	1410
10		1200	1490
4	3	620	780
5		730	920
6		840	1050
8		980	7230
10		1090	1370
6	4	540	680
6		690	870
8		880	1100
10		960	1190
6	5	520	650
8		730	910
10		840	1060
7	6	530	670
8		640	810
10		730	920

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	A*	B*	C*	D	E	F	G	H	I	J	L	M	N	O	P	Q	R	S	T	U	V	Масса, кг	Объем, л
DN 40 х 25 мм	425	80	64	100	240	100	354	378	17.5	17.5	50	28	324	464	407	13	154	250	1/2"	3/4"	3/8"	81.2	25
DN 50 x 40 мм	425	91	79	100	240	100	354	378	17.5	17.5	50	28	324	464	408	13	154	250	1/2"	3/4"	3/8"	84	25

* Габаритные размеры могут отличаться, если запрашиваются резьбовые фланцы.

ПРИНЦИП РАБОТЫ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT PPT14

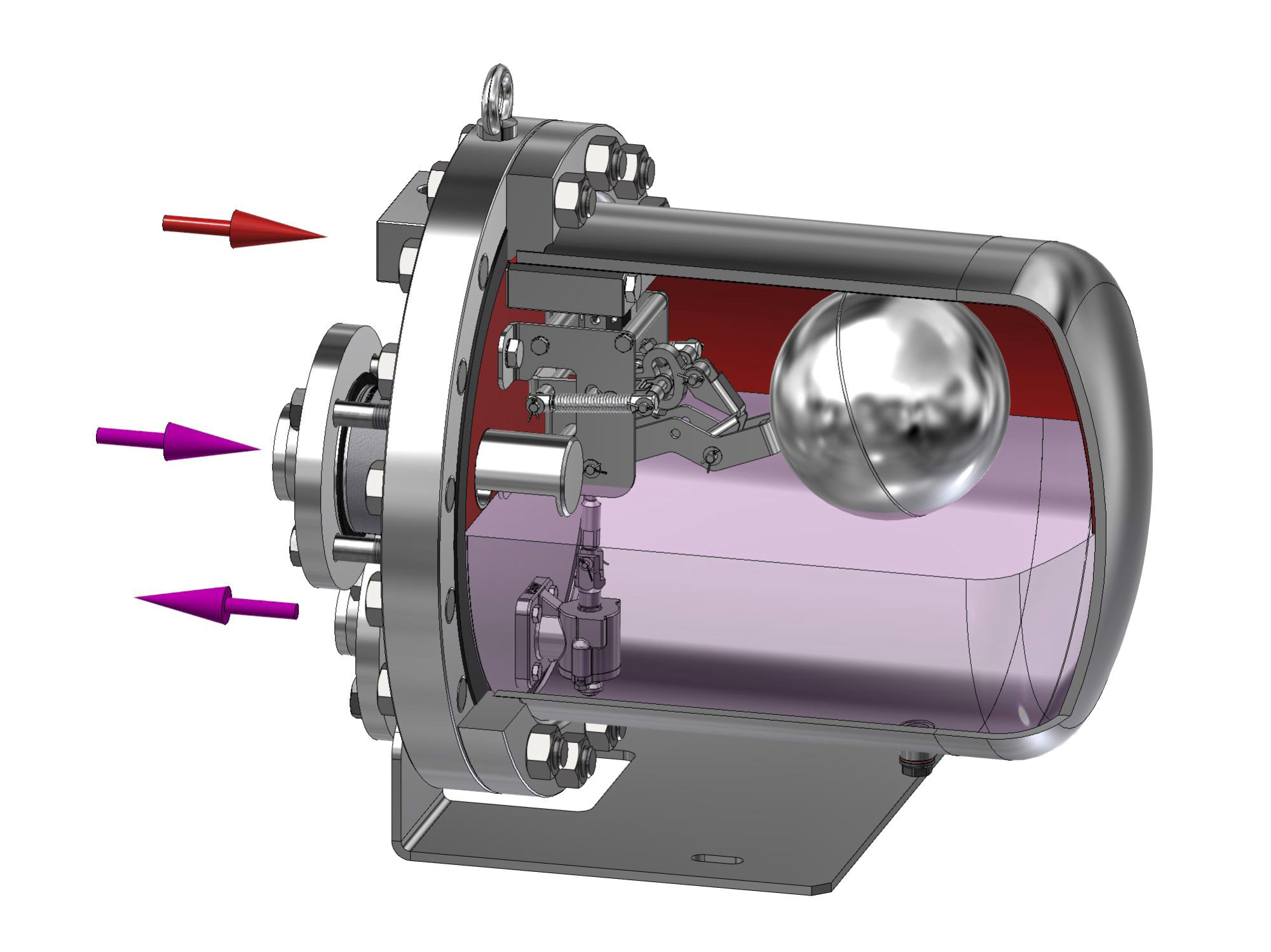

	1. В первую очередь, паровой впускной клапан закрыт, а выпускной клапан открыт. Поскольку конденсат течет в корпус через впускной обратный клапан, APST может работать в замкнутом контуре одним из двух способов (как конденсатоотводчик или насос, работающий под давлением).

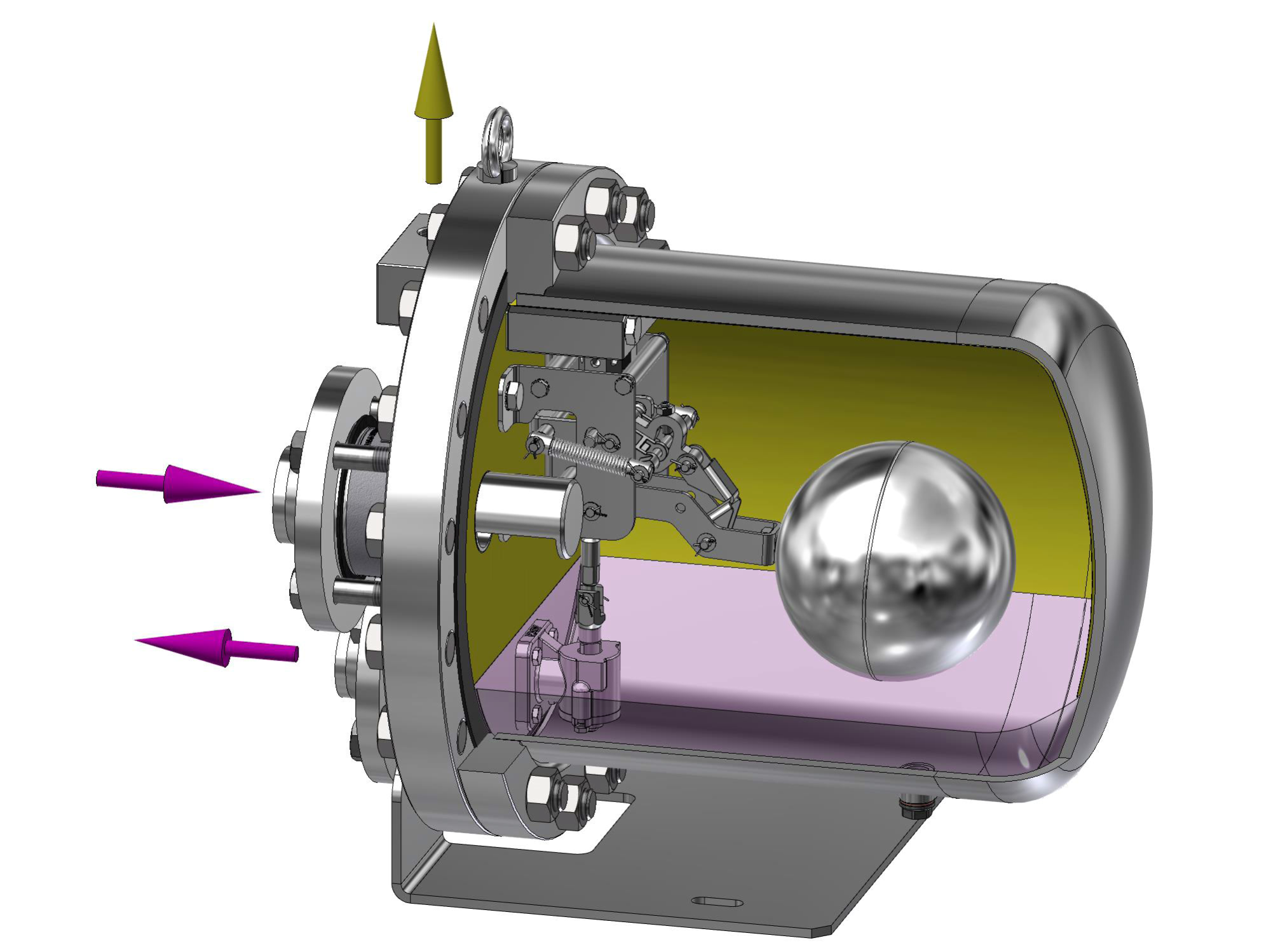

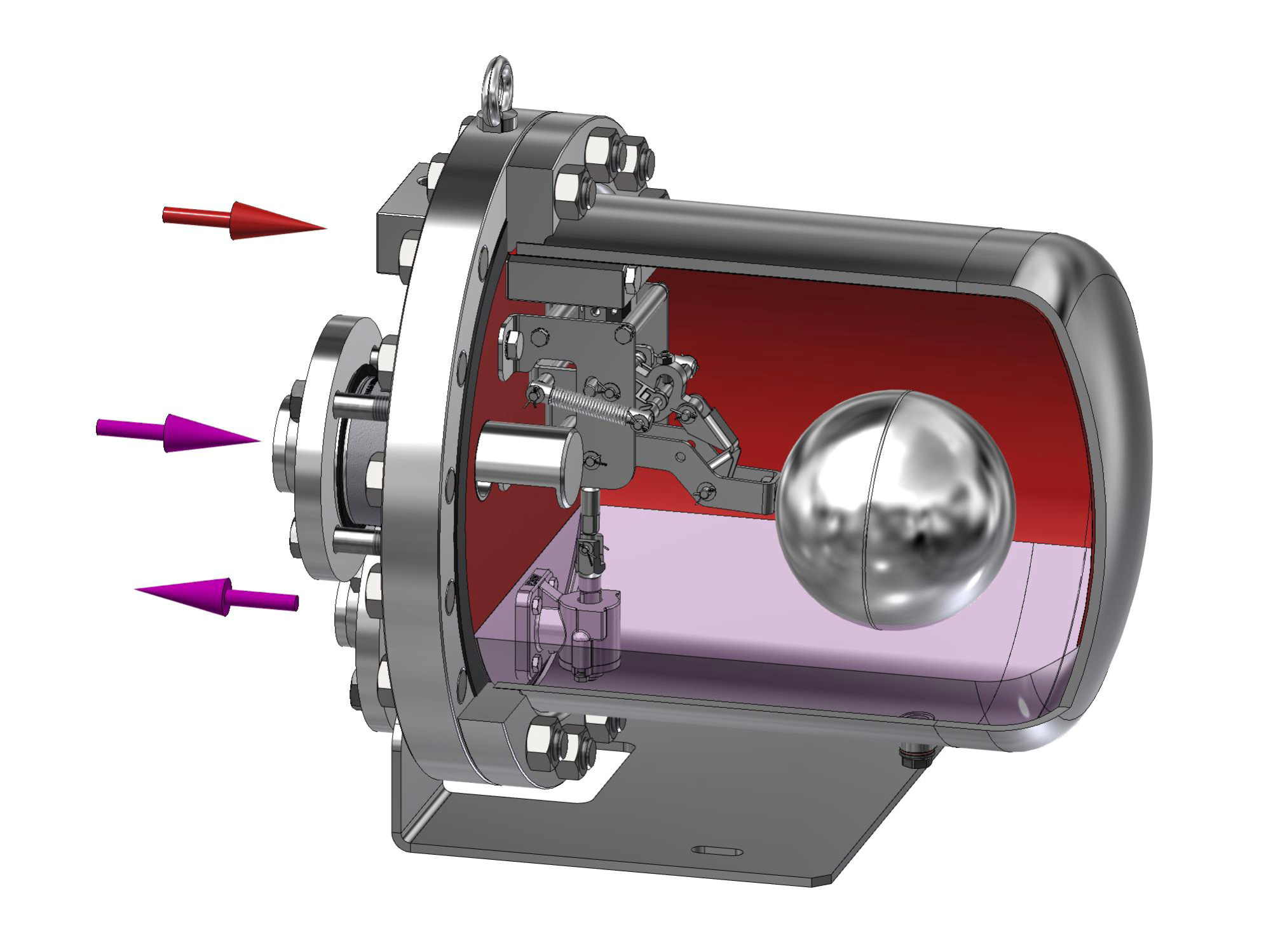

	2. Если давление на входе превышает противодавление, APST работает как конденсатоотводчик, непрерывно сбрасывая конденсат за счет перепада давления. В этот момент впускной клапан пара остается закрытым, а выпускной клапан - открытым.

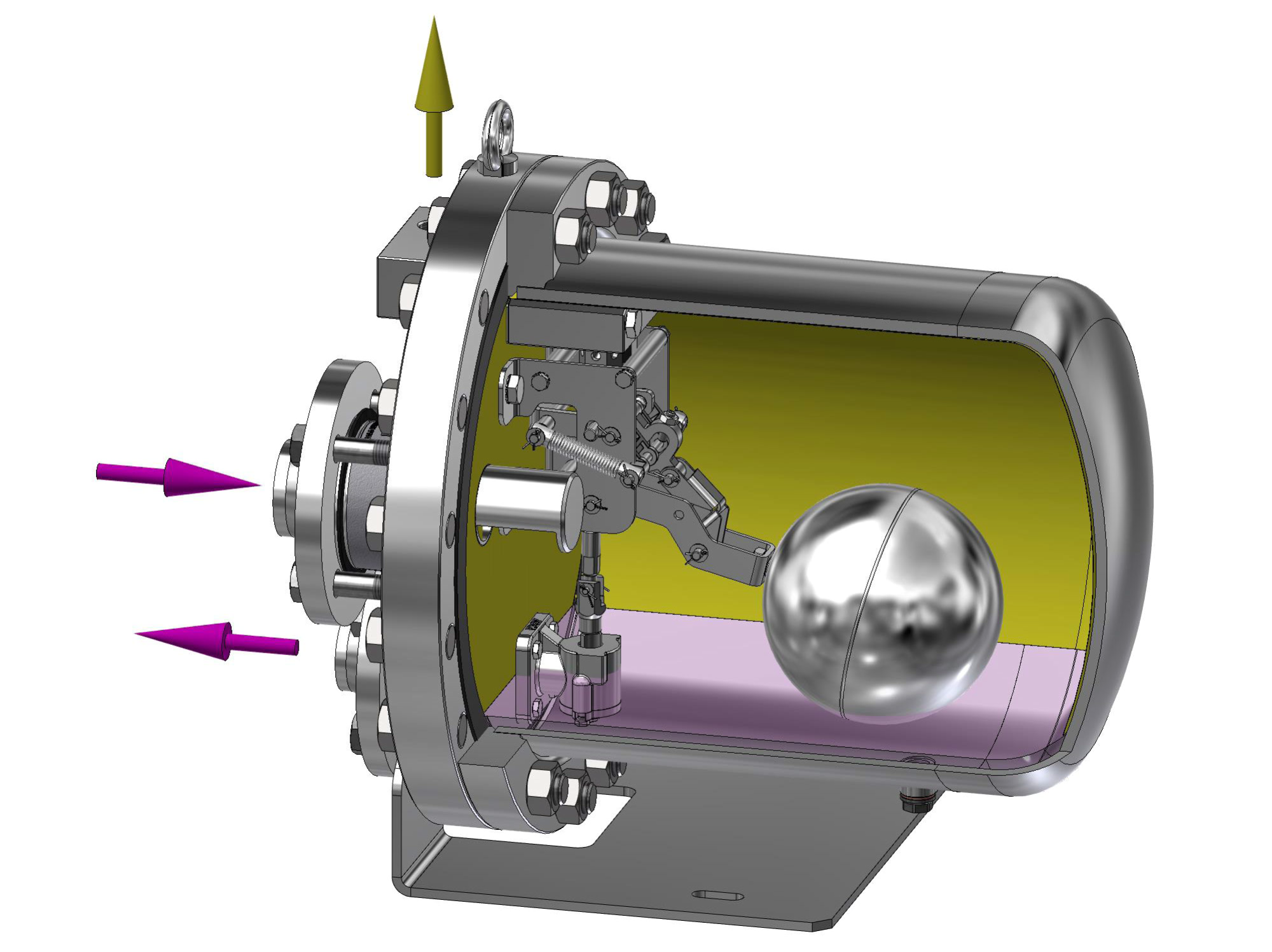

	3. Как только, например, регулирующий клапан оборудования начнет модулировать, давление пара снизится. Более низкий перепад давления снижает способность APST разряжаться как конденсатоотводчик, вызывая повышение уровня конденсата внутри корпуса. На этом этапе может даже возникнуть вакуум.

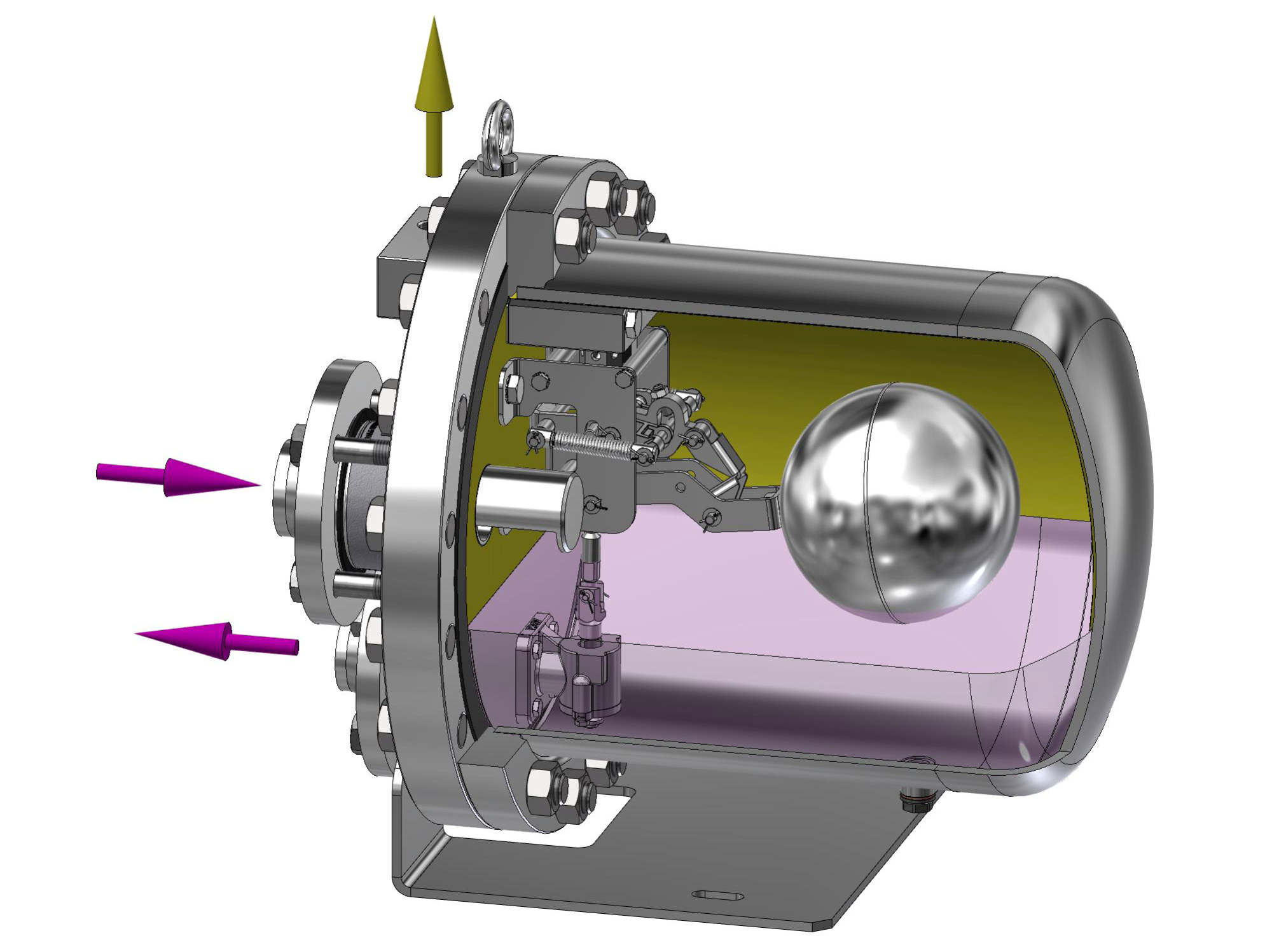

	4. Если такая ситуация сохранится, конденсат в итоге затопит оборудование, вызывая проблемы. Однако при использовании APST, когда поплавок достигает своего наивысшего положения, срабатывает механизм мгновенного действия, закрывая выпускной клапан и открывая впускной клапан пара. Пар заменит необходимое положительное давление для откачки конденсата. На этом этапе APST работает как насос, работающий под давлением

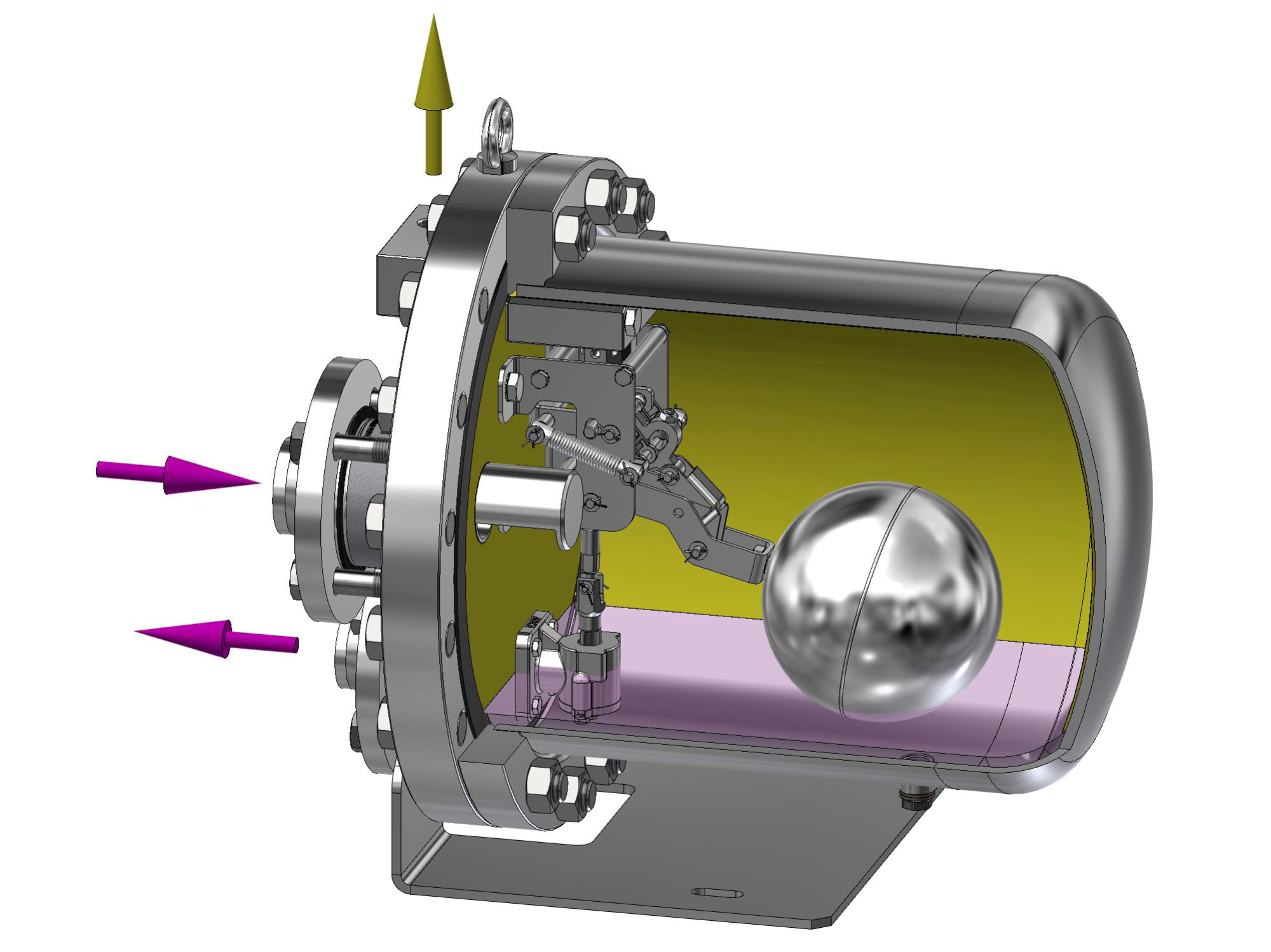

	5. Поплавок начинает опускаться, когда уровень конденсата внутри корпуса падает и сливается в систему возврата. Когда поплавок достигает крайнего нижнего положения, механизм мгновенного действия сбрасывается.

	6. Когда клапан рабочего пара закрывается, а выпускной клапан открывается, уравнивая давление в корпусе с давлением на входе, конденсат снова пропускается в APST. Затем цикл повторяется, и при достаточном перепаде давления APST возобновляет работу как конденсатоотводчик или, иначе, как насос.
