Трехходовые регулирующие клапаны с электро или пневмоприводом

Трехходовой регулирующий клапан относится к регулирующей арматуры непрямого действия. Она отличается тем, что привод получает управляющий сигнал не от рабочей среды, как клапаны прямого действия, а от внешнего управления. В зависимости от типа привода управление может быть как с помощью электро , так и пневмопривода.

Конструкция трехходового клапана

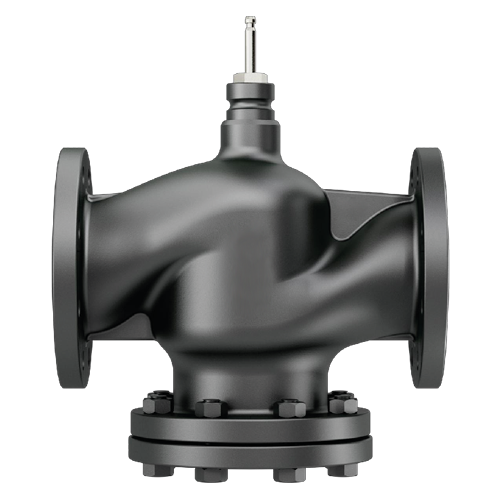

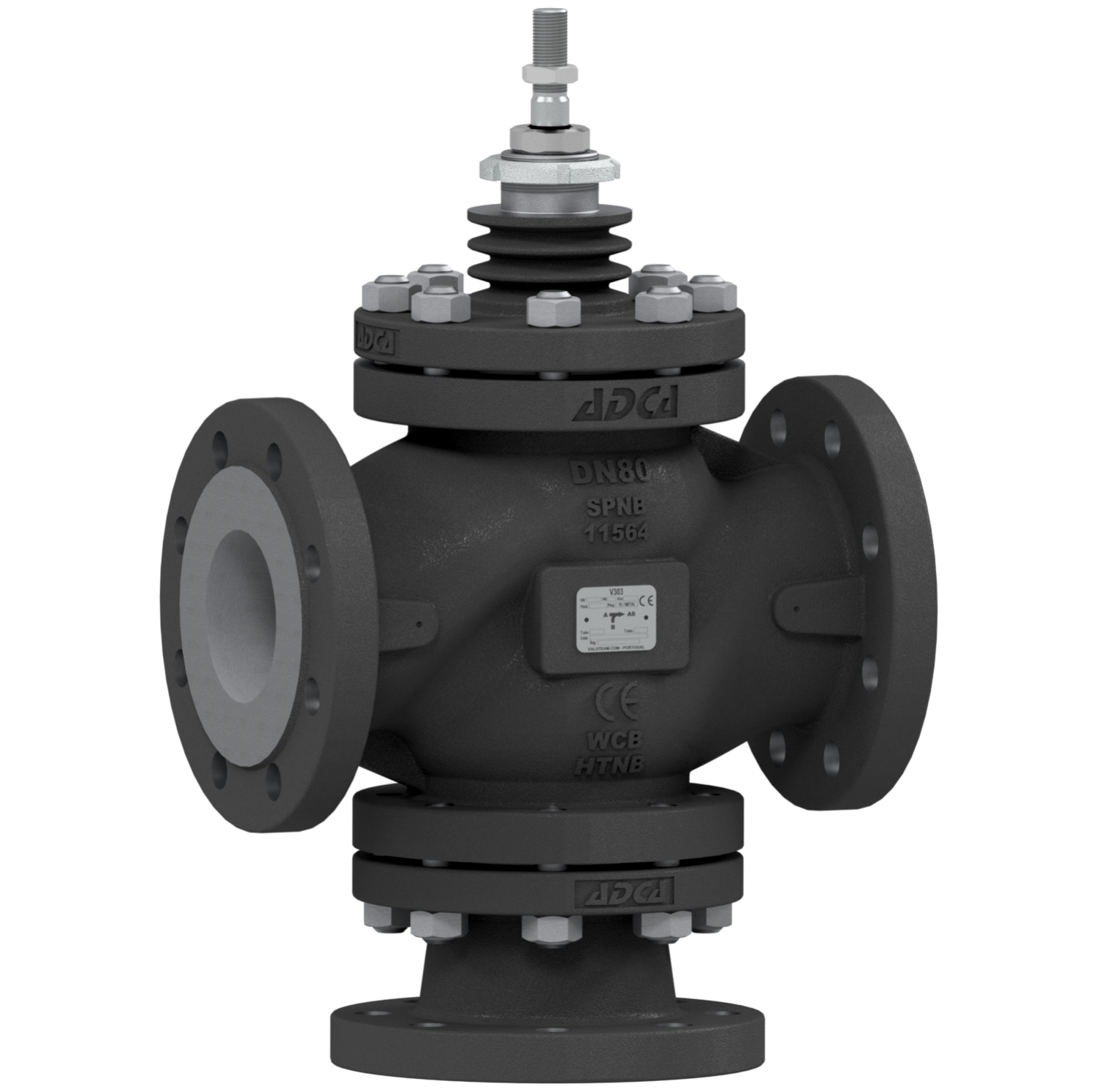

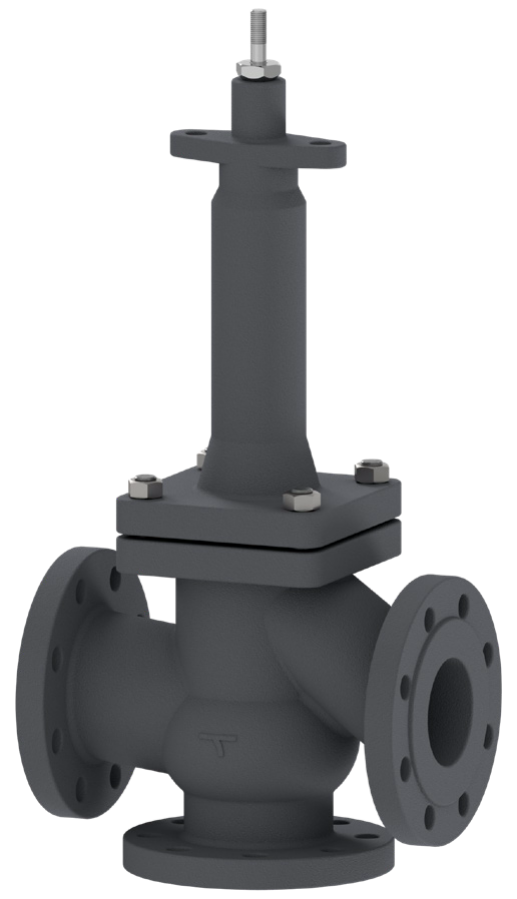

Трехходовой регулирующий клапан седельный обычно располагается в вертикальной плоскости, где вход и выход располагаются в одной горизонтальной оси, а подмес (вход или выход) располагается снизу. Однако такая конструкция позволяет располагать клапан не только вертикально, но и горизонтально плоскости земли.Трехходовой регулирующий клапан конструктивно выполняется либо в седельной конструкции - при этом распределение потоков идет за счет перемещения тарелки в вертикальной оси, либо сегментную конструкцию плунжера – в таком случае распределение потоков идет за счет поворота сегмента по оси вращения.

Трехходовой клапан с электроприводом сегментной конструкции позволяет выполнить все входы и выходы в одной горизонтальной плоскости с вертикальным расположением привода. Такие имеют преимущество в пропускной способности, однако обладают несколько большим внутренним сопротивлением, требуют установки четвертьоборотного привода, отсутствует возможность установки пневмопривода и не могут устанавливаться вертикально.

Трехходовой регулирующий клапан так же разделяется по типу действия – на смешение или на разделение потоков. Это следует учитывать при заказе, так как некоторые модели не имеют универсальной конструкции и должны устанавливаться либо на смешение потоков рабочей среды, либо на разделение. Причина этого кроется во внутренней конструкции.

Кроме конструкции седла и плунжера, трехходовой регулирующий клапан так же отличается и конструкцией уплотнения по штоку. Для различных сред, а также их температур существуют варианты исполнения с уплотнением из графита и PTFE, а также с конструкцией защищающей от протечек типа TA-LUFT.

Применение

Трехходовой клапан с электроприводом нашел основное применение в системах отопления и кондиционирования. При установке на системах отопления в большинстве случаев устанавливается на обратный трубопровод в качестве смесительного, когда рабочая среда с теплообменного оборудования смешивается с рабочей средой из прямой линии. Так же смесительный клапан может устанавливаться на прямой ветке, когда подмес осуществляется с обратного трубопровода. Такая установка позволяет сразу редуцировать давление за клапаном. Трехходовой регулирующий клапан с разделением потоков так же применяется в системах отопления, но при этом устанавливается только на прямом участке трубопровода. Системы кондиционирования в равной степени применяют как клапана со смешением потока, так и с разделением.

Управление

Трехходовой регулирующий клапан управляется либо с помощью электропривода, либо пневмоприводом. В пищевой промышленности, а так же на предприятиях, где наиболее развито управление воздухом применяются клапаны с пневмоприводом, в ИТП, котельных и системах отопления трехходовые комплектуются электроприводами. Для более точного управления, а также для связи с АСУ применяются позиционеры с различными протоколами связи и типами управления.

Как подбирается трехходовой регулирующий клапан:

Расчет регулирующего клапана всегда осуществляется по его пропускной способности и никогда не подбирается по диаметру. Кроме этого учитывается тип рабочей среды, её перепад на клапане, место установки, так же материал корпуса и тип присоединения к трубопроводу. После выбора самого клапана осуществляется подбор привода исходя из его типа и мощности, необходимой для работы клапана, управляющего сигнала и типа взрывозащиты. Так же учитываются дополнительные требования по безопасности и коммуникации с АСУ.

Компания Академия Тепла поставляет трехходовой регулирующий клапан следующих заводов изготовителей:

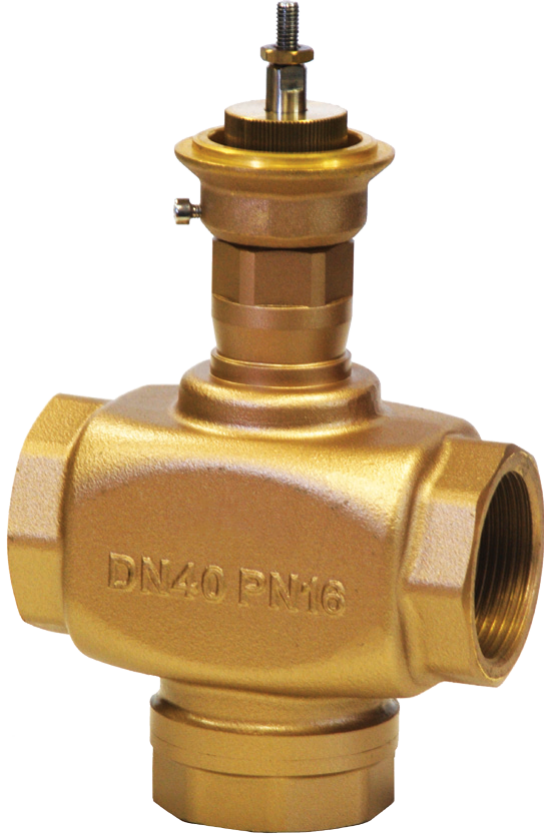

1. ГРАНРЕГ, компания АДЛ, Россия – регулирующие из латуни или углеродистой стали до Ду 300 включительно. Линейка дешевых и надежных клапанов с электро или пневмоприводом для систем отопления и кондиционирования.
2. POLNA Польша. – Регулирующие от известного производителя регулирующей арматуры на любые среды, в том числе слабо и средне агрессивные, на высокие давления и температуры до 630С.

Как Вы видите трехходовой регулирующий клапан подбирается с учётом многих параметров. Компания Академия Тепла поможет Вам произвести правильный выбор регулирующего клапана под Ваши требования. Для этого Вам необходимо заполнить опросный лист и выслать его нам по электронной почте. Сотрудники нашей компании предоставят Вам оборудование, наиболее подходящее под Ваши требования.
