Регулирующий клапан ADCA ADCATROL V303 трехходовой, углеродистая или нержавеющая сталь, DN15...100, PN40, Тмакс +400 °С, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	40 бар
Kvs клапана	4,0...160,0 м3/ч
Температура среды	-60....+400°С
Класс герметичности	IV
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод, штурвал.

Применение

VALSTEAM ADCA ADCATROL V303 являются трехходовыми регулирующими клапанами для смешения или раздления потоков сред. Приняется для пара, в том числе перегретого, жидких и газообразных сред с рабочей температурой до 350С. ADCA ADCATROL V303 Оптимален для применения на термомасле. Возможно примнение на гликолевых смесях с концетрацией до 50% и выше. Фланцевое исполнение по DIN EN1092. Управление - электроприводы, пневмоприводы, а так же ручное управление штурвалом.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

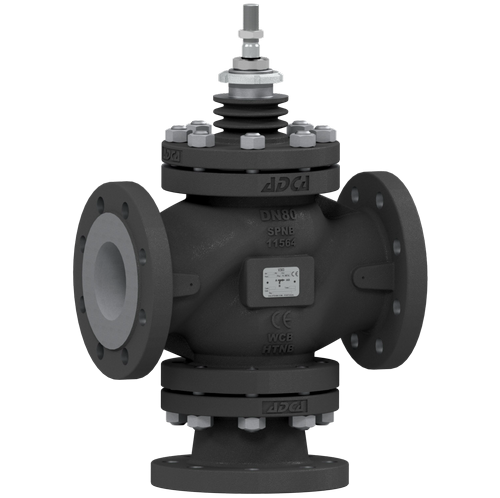

Регулирующий клапан ADCA ADCATROL V303 трехходовой, углеродистая или нержавеющая сталь, DN15...100, PN40, Тмакс +400 °С, фланцевый, смешение и разделение потоков

ОПИСАНИЕ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

ADCATrol V303 – это трехходовые односедельные регулирующие клапаны, предназначенные как для смешения, так и для разделения потоков рабочей среды.

Клапаны подходят для большинства технологических сред, таких как пар, вода, перегретая вода, воздух, нейтральные газы, масла и жидкости.

Клапаны ADCATrol V303 могут поставляться с пневматическими, электрическими и гидравлическими приводами.

ОСНОВНЫЕ СВОЙСТВА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

Усиленный корпус и конструкция
Возможность применения как для смешивания, так и разделения потоков рабочей среды

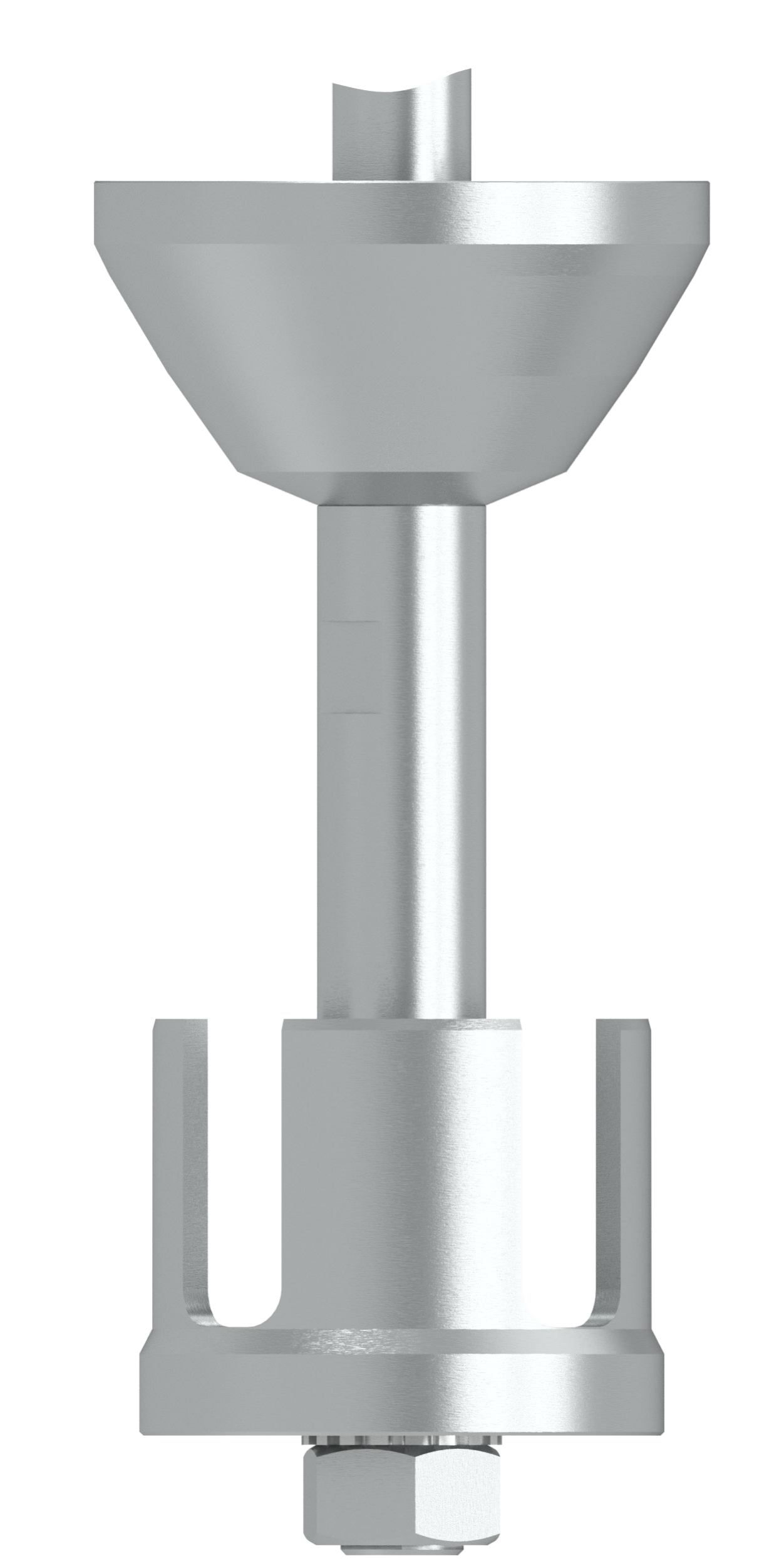

V-образный плунжер
Внутренние части (конструкция проточной части) выполнены из нержавеющей стали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V303

Типоразмер, DN	15...100 мм
Номинальное давление, PN	40 бар
Рабочая температура	–60…+400 °С
Величина Kvs	4,0...160 м³/ч; - смешение потоков 4,0...160 м³/ч - разделение потоков
Рабочая среда	Насыщенный и перегретый пар, горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения	V303S – углеродистая сталь V303i – нержавеющая сталь
Присоединения	Фланцевое EN 1092-2 PN16 или PN 25. Стандартные фланцы PN16 DN65 имеют 4 отверстия. Фланцы с 8 отверстиями согласно EN 1092-2 поставляются по запросу.
Уплотнения по штоку и максимальная рабочая температура	PTFE/GR V-кольца до 220 ºC; Графит – до 400 ºC; Сильфоны из нержавеющей стали – до 400 ºC.
ОПЦИИ	Исполнения с различными вариантами уплотнений по штоку, включая сильфонное из нержавеющей стали

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

V303S*				V303i
Фланцевое PN16		Фланцевое PN40		Фланцевое PN16		Фланцевое PN40
Рабочее давление, бар	Tmax, ºC	Рабочее давление, бар	Tmax, ºC	Рабочее давление, бар	Tmax, ºC	Рабочее давление, бар	Tmax, ºC
16	-10/+50	40	-10/+50	16	-10/+50	40	-10/+50
13,3	200	33,3	200	13,4	200	33,7	200
12,1	250	27,6	300	12,7	250	29,7	300
11,0	300	25,7	350	11,8	300	28,5	350
10,2	350	23,8	400	11,4	350	27,4	400

* Номинальные давления в соответствии с EN1092-2:2007

КОНСТРУКЦИЯ ВЕРХНЕЙ ЧАСТИ КОРПУСА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

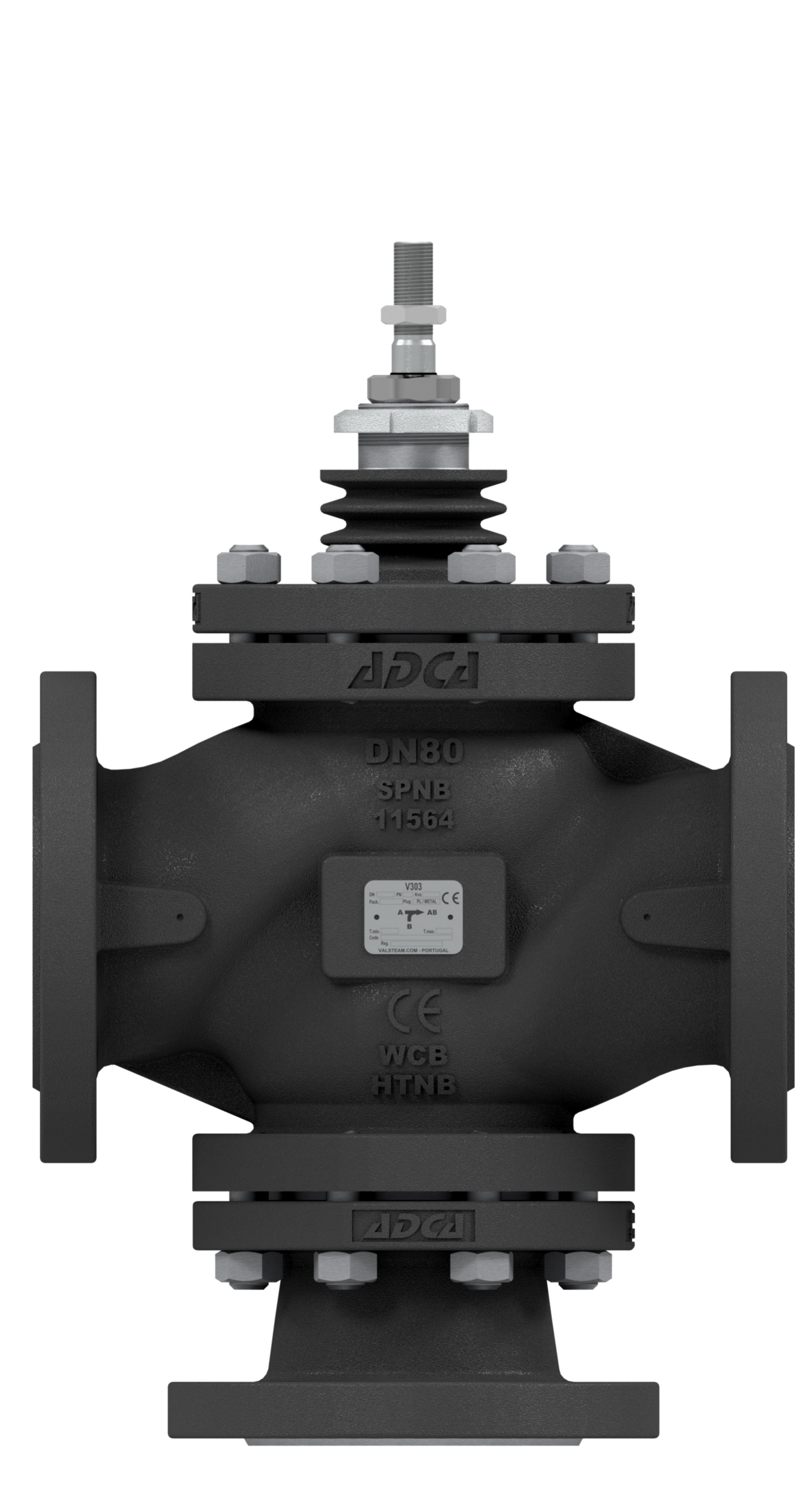

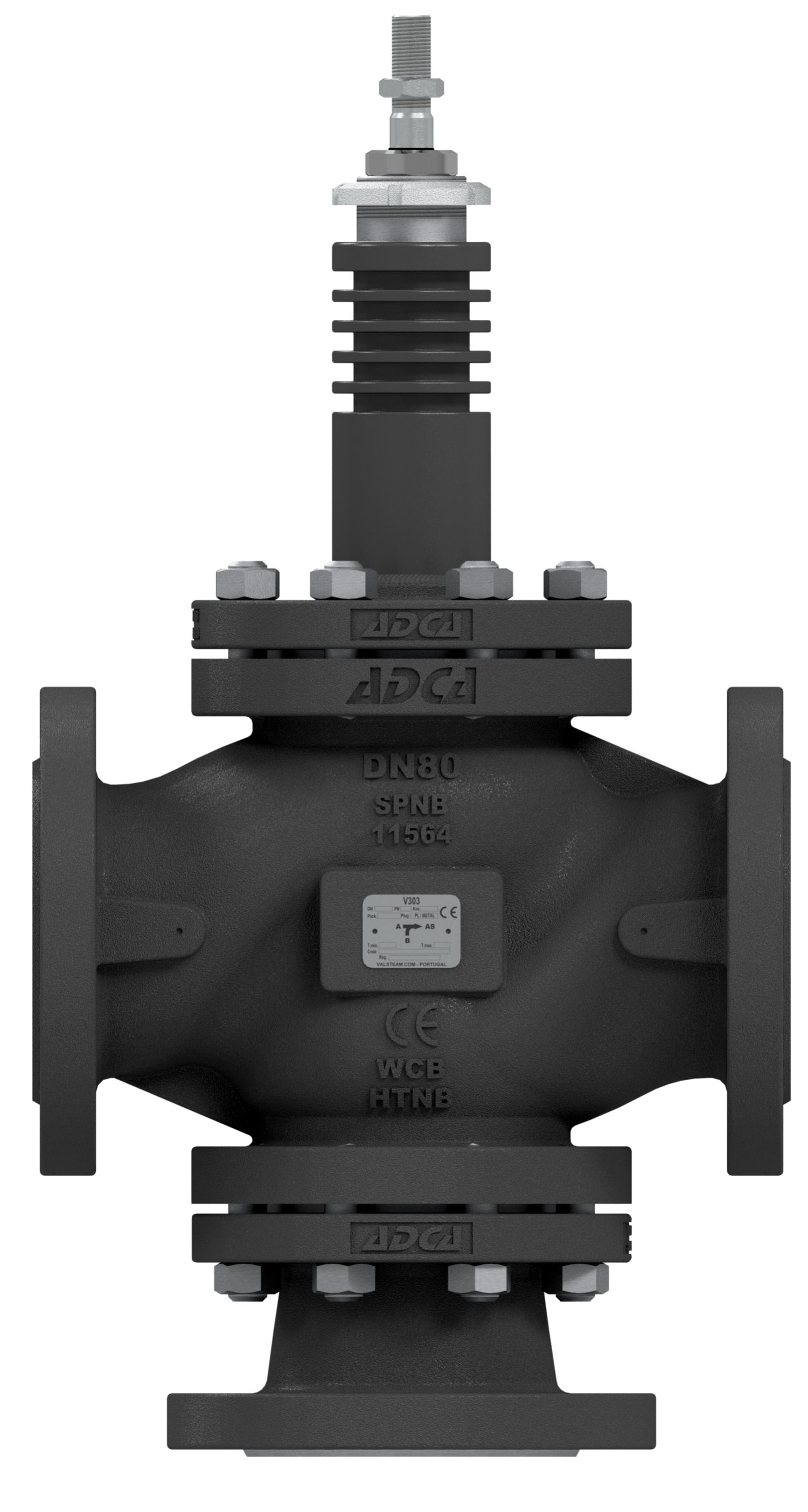

Стандартная -10 - +250ºC	Удлиненная свыше +250ºC

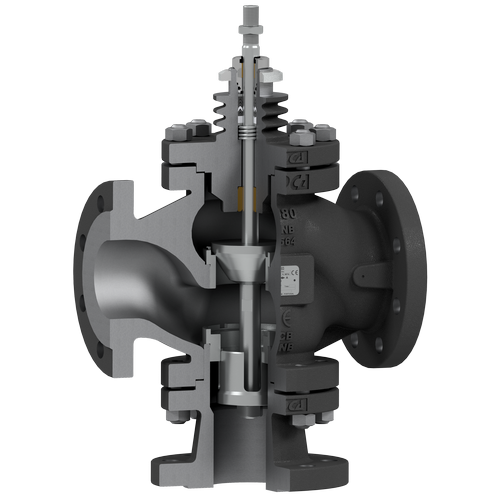

КОНСТРУКЦИЯ ПРОТОЧНОЙ ЧАСТИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

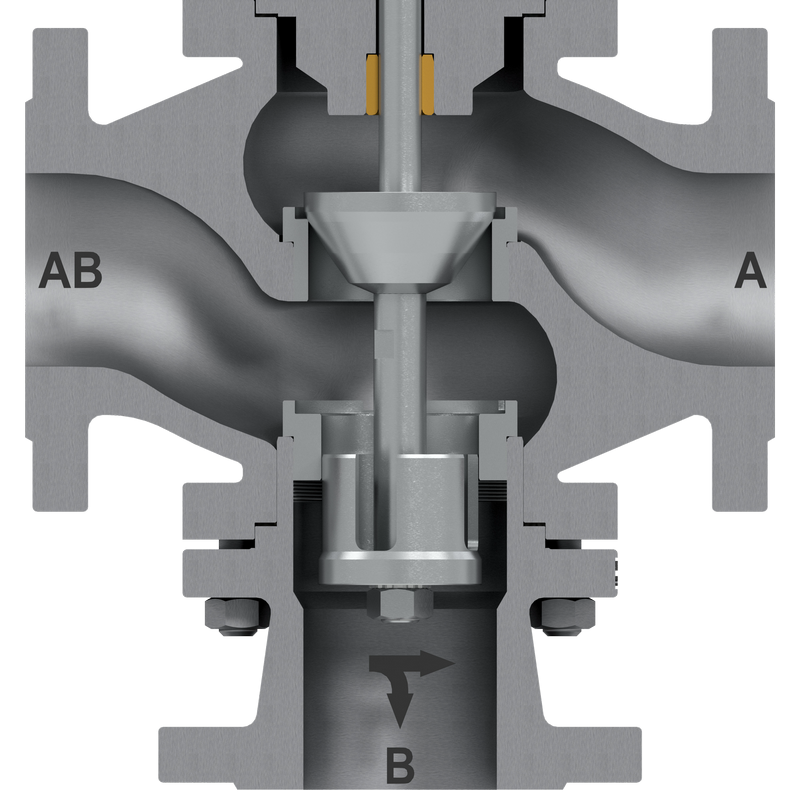

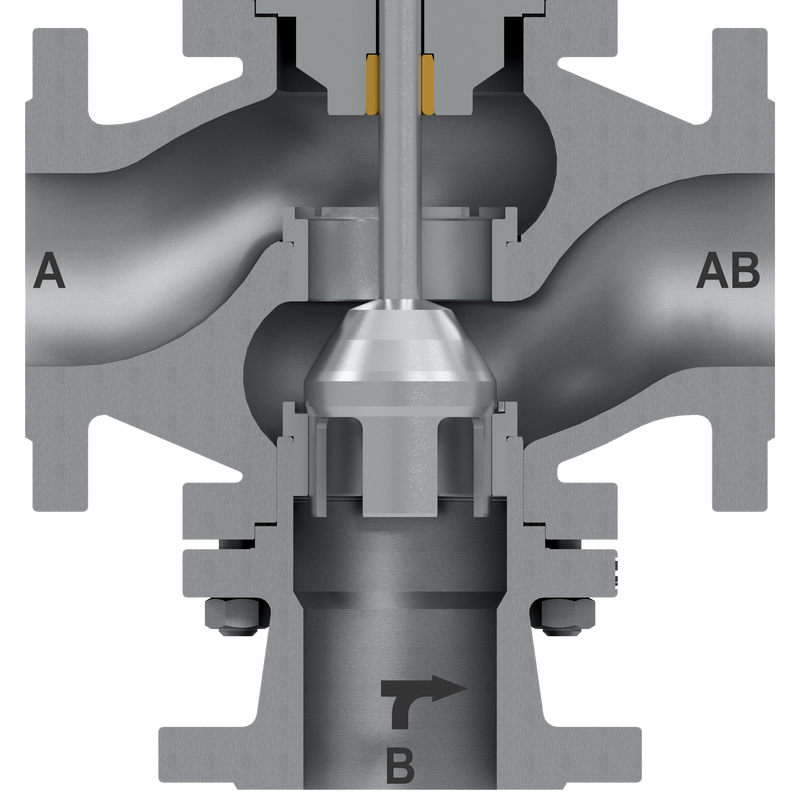

СМЕШЕНИЕ ПОТОКОВ	РАЗДЕЛЕИЕ ПОТОКОВ

ВАРИАНТЫ ИСПОЛНЕНИЙ ШТОКА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

PTFE/GR V-RINGS (V1.2)	PTFE V-RINGS(V2.2)	EPDM (EP1)	GRAPHITE (G1)	Сильфон BV1	Cильфон BG1

-10 °C - +220 °C	-10 °C - +180 °C	-10 °C - +150 °C *	-10 °C - +400 °C	- 60 °C - +220 °C **	- 60 °C - +400 °C **

* До 180°С для применения в пароконденсатных системах и системах горячего водоснабжения.
** Максимальное рабочее давление 25 бар.

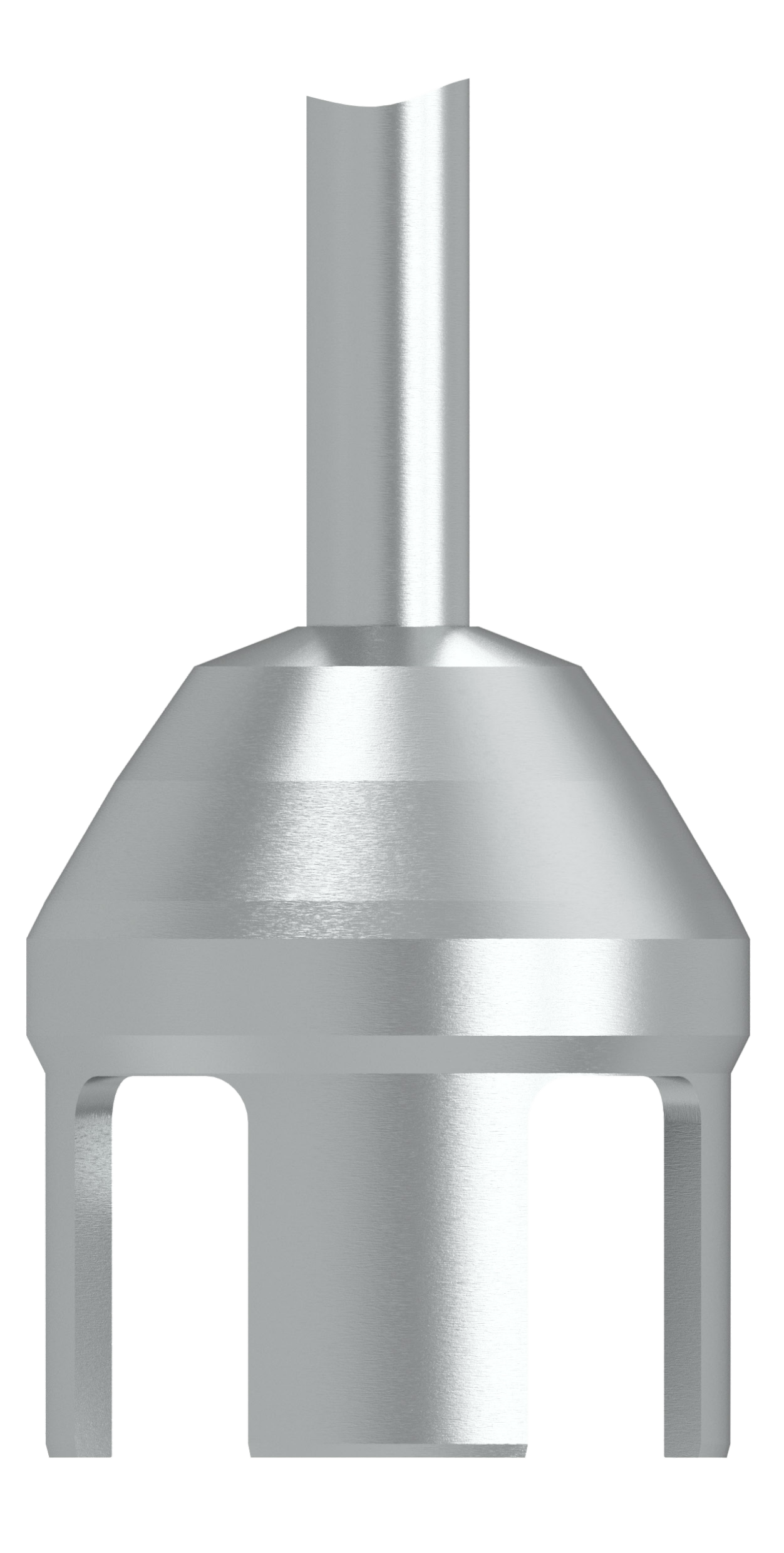

КОНСТРУКЦИЯ ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

Смешивающий			Разделительный
	Уплотнение	Металл-по-металлу		Уплотнение	Металл-по-металлу
	Характеристика регулирования	Линейная (PL)		Характеристика регулирования	Линейная (PL)
	Диапазон регулирования	30 к 1		Диапазон регулирования	30 к 1
	Класс герметичности	IV согласно IEC 60534-4		Класс герметичности	IV согласно IEC 60534-4

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

СМЕШИВАЮЩАЯ ФУНКЦИЯ

Типоразмер, DN	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
Kvs, м³/ч	4	6,3	10	16	25	40	63	100	160
Ш Седло*	25	25	25	32	38	48	65	76	96
Ход штока, мм	20						30

* Диаметр верхнего и нижнего седла соответственно. Для пересчета, Kvs = CV (US) x 0,865.

РАЗДЕЛИТЕЛЬНАЯ ФУНКЦИЯ

Типоразмер, DN	DN32	DN40	DN50	DN65	DN80	DN100
Kvs, м³/ч	16/10	25/16	40/25	63/40	100/63	160/100
Ш Седло*	32/25	38/32	48/38	65/48	76/65	96/76
Ход штока, мм	20			30

* Диаметр верхнего и нижнего седла соответственно. Для пересчета, Kvs = CV (US) x 0,865.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303

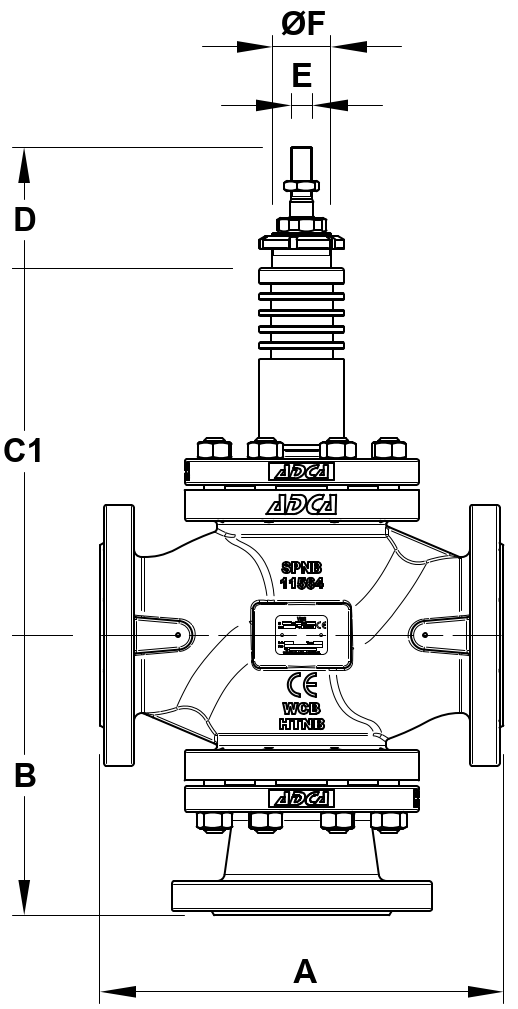

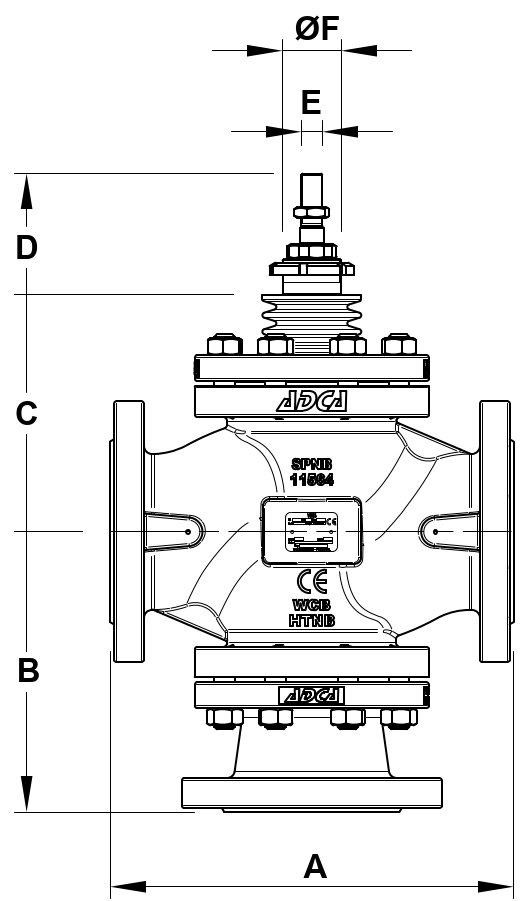

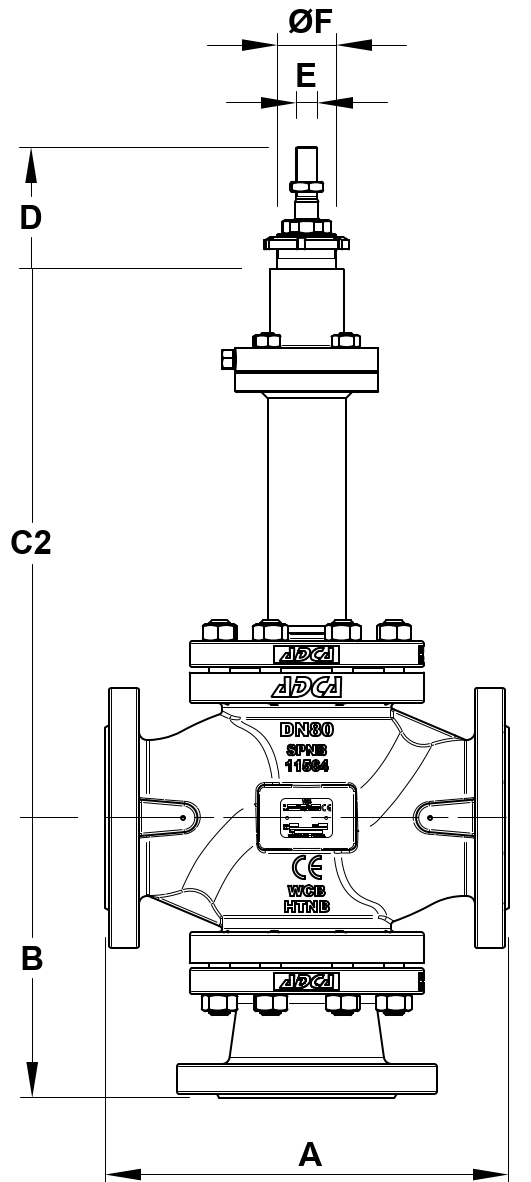

КЛАПАН С СТАНДАРТНЫМ УПЛОТНЕНИЕМ			КЛАПАН С УДЛИНЁННЫМ ШТОКОМ				КЛАПАН С СИЛЬФОННЫМ УПЛОТНЕНИЕМ

Размеры	Типоразмер, DN
Размеры	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
А	130	150	160	180	200	230	290	310	350
В	115	120	120	140	140	160	215	225	230
С	104	107	109	113	113	125	177	182	194
С1	169	169	189	193	193	204	276	282	314
С2	295	298	298	302	302	304	416	421	423
D	79						93
E	М10х1						М16х1,5
ШF	М40х1,5						М45х1,5

Примечание: фланцы PN16 DN65 стандартно поставляются с 4 отверстиями, 8 отверстий согласно EN1092-2 по запросу.

МАССА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCATROL ADCA V303 , кг

	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
Стандартная крышка	7,3	8,6	9,4	13,8	17,4	21,3	42,6	51,8	65,6
Удлиненная крышка	8	9,3	10,1	14,7	18,7	22,5	44,6	53,8	67,9
Сильфонное уплотнение	11,2	12,5	13,2	17,6	21,2	25,1	47,2	56,4	70,1
