Сегментные регулирующие клапаны

Сегментный клапан является разновидностью двухходового регулирующего клапана, однако ввиду своих больших отличий выделен в отдельное направление. Как и любая другая регулирующая арматура непрямого действия, клапаны управляются с помощью пневмо или электропривода, которые являются четвертьоборотными ввиду конструкции самого сегментного клапана.

Конструкция сегментного клапана

Сегментный клапан достаточно сильно отличается по своей конструкции, принципу действия и управлению от седельных клапанов. Основные отличия приведены ниже:

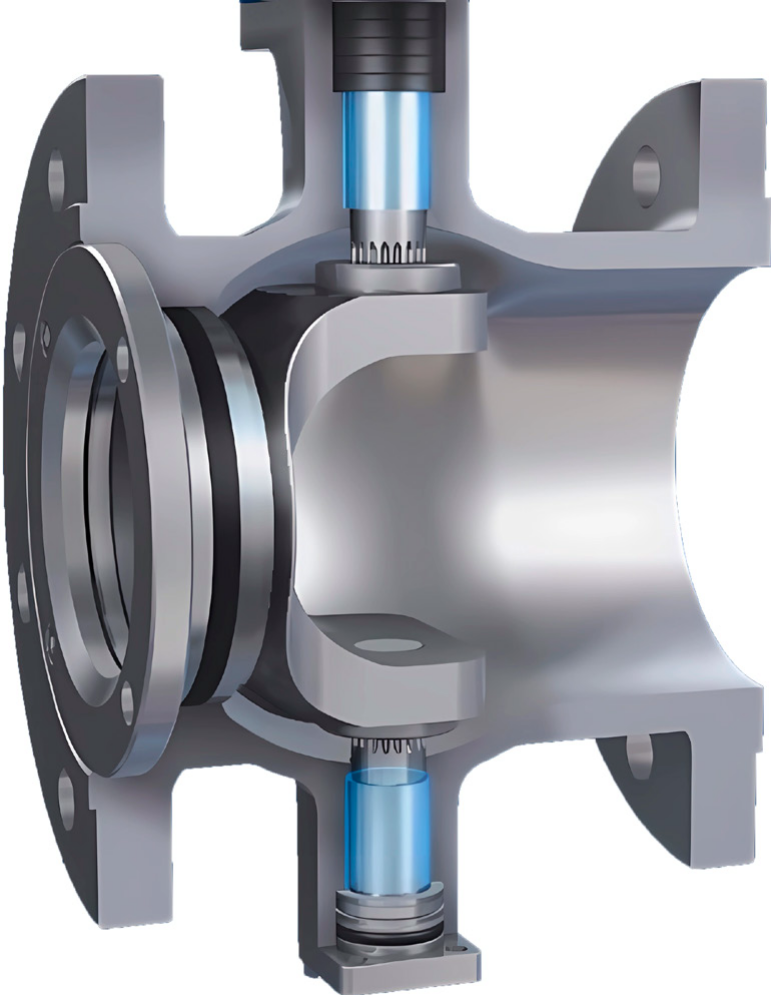

1. Корпус клапана. Сегментный клапан имеет  корпус, в котором рабочая среда движется без изменения направления относительно расположения трубопроводв – то есть по общему потоку среды. В связи с этим шумность клапанов намного ниже чем у аналогичных по диаметру седельных клапанов. Кроме того, в клапане отсутствуют застойные зоны, а также зоны кавитации – тем самым воздействие на шток клапана намного ниже. Данные клапана позволяют монтировать кожуха обогрева паром для применения на застывающих средах, таких как сера или битум. Данная конструкция позволяет применять различные материалы корпуса, сегмента и седлового уплотнения для использования на высокотемпературных или агрессивных средах, в том числе с механическим включениями.

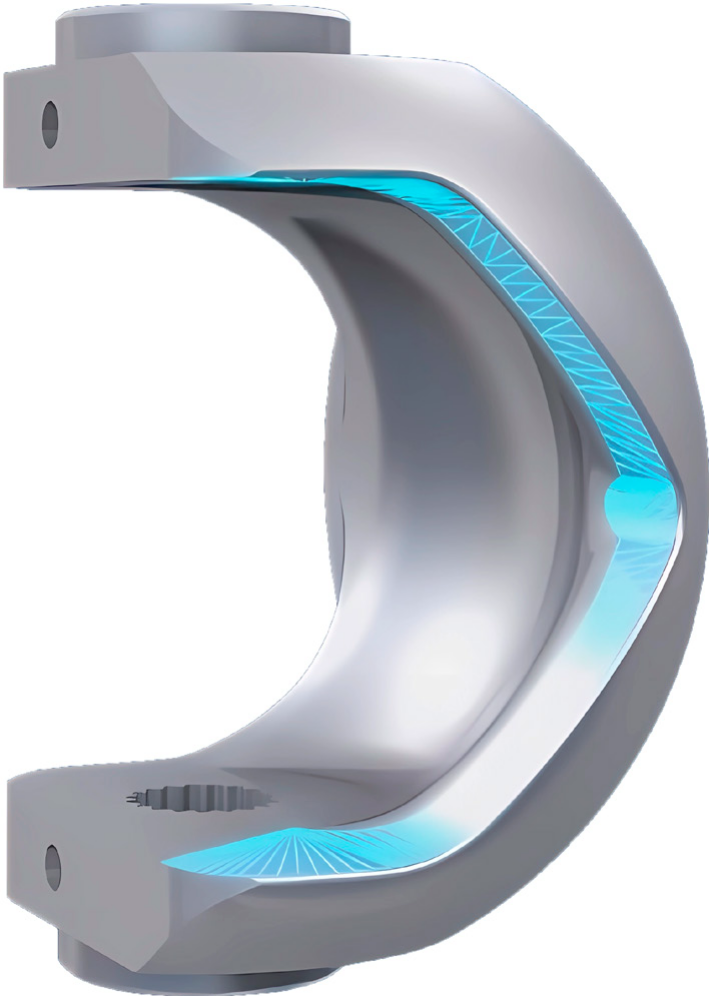

2. Рабочий элемент клапана. Сегментный клапан располагает свой запорный орган – сегмент шара или поворотную тарелку по направлению потока среды. Седло клапана расположено по потоку среды и может быть разного диаметра – тем самым изначально меняя пропускную способность. Тарелка клапана при этом перекрывает поток среды как шар в шаровом кране – при этом регулирование идет поворотом рабочего элемента в сторону от оси. Так как тарелка уходит с пути движения рабочей среды, то кавитация ниже, а пропускная способность намного выше чем у седельного клапана. Такая конструкция расположения седла и клапана позволяет добиваться того, что сегментный клапан работает с соотношением давлений на входе/выходе до 00/1, а также работать в диапазонах расхода более широких, чем седельный клапан. Седло и тарелка или сегмент могут пройти термозакалку или иметь стеллитовое покрытие для защиты от преждевременного износа, а для чистых сред возможно исполнение с классом герметичности VI –  то есть практически без протечек. При этом используются мягкие уплотнения по седлу. Характеристика регулирования - только равнопроцентная.
3. Уплотнения. Сегментный клапан имеет один сальниковый блок по штоку и набор уплотнений по седлу. Сальниковый блок на штоке отличается в зависимости от типа рабочей среды и её температуры и может быть выполнен из плетеного PTFE или графита и до уплотнений с применением различных эластомеров, удлинённого штока и защиты от протечек TA-LUFT. Уплотнение по седлу отличается в зависимости от применения и завода изготовителя – также могут быть из графита или эластомеров и обеспечивают защиту от протечек рабочей среды мимо седла.
4. Сервопривод. Сегментный клапан использует четвертьоборотные привода. В отличии от седельных клапанов, где применяются приводы с линейным движением, тут тарелка клапана поворачивается на оси. Возможность использования четвертьоборотных приводов значительно расширяет линейку приводов, дает возможность использовать пневмоприводы с двусторонним принципом действия, а так же снижает их мощность, так как крутящий момент требуется ниже. Рекомендуется применять пневмопривода серии scotch-yoke - то есть кулисного типа для плавной регулировки и снижения ударных нагрузок.  Широчайшая линейка навесного оборудования для автоматизации. При использваонии электроприводов рекомендуется использовать привода с моторами регулирующего типа с большим количествои циклов срабаотывания. Шировкая линейка автоматизации (интеллектуальные типы, различные схемы подключения), а также систем безопасности.

Как подбирать сегментный клапан.

Подбор осуществляется точно таким же способом, как и двухходовой регулирующий клапан:

1. Осуществляем выбор клапана. На основании имеющихся данных о рабочей среде, и её параметрах, перепаде давления на клапане, типе присоединения клапана и места установки определяем его пропускную способность, диаметр и модель клапана. Далее определяем необходимость дополнительный опций, таких как специальная форма фланца, обработка седла и плунжера и так далее.
2. Подбираем привод. Для этого определяем тип привода – электро или пневмо, по необходимому крутящему моменту определяем типоразмер и остальные необходимые параметры: для электропривода напряжение питания и тип управления, для пневмопривода вариант работы и давление рабочей среды.
3. Определяем дополнительные аксессуары – ручной дублер, концевые выключатели, система возврата в закрытое положение и так далее.

На сегодняшний день мы предлагаем сегментный клапан от двух заводов:

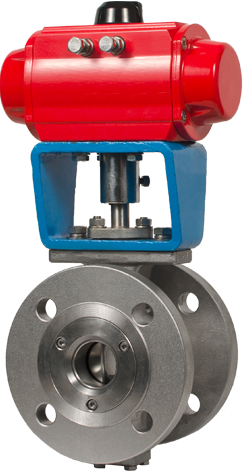

1. Торговый дом АДЛ - серия ГРАНРЕГ BV31 –  Клапана могут быть в стальной или нержавеющем корпусе для воды, пара, в том числе перегретого , а так же  для сред, где требуется паровая рубашка.

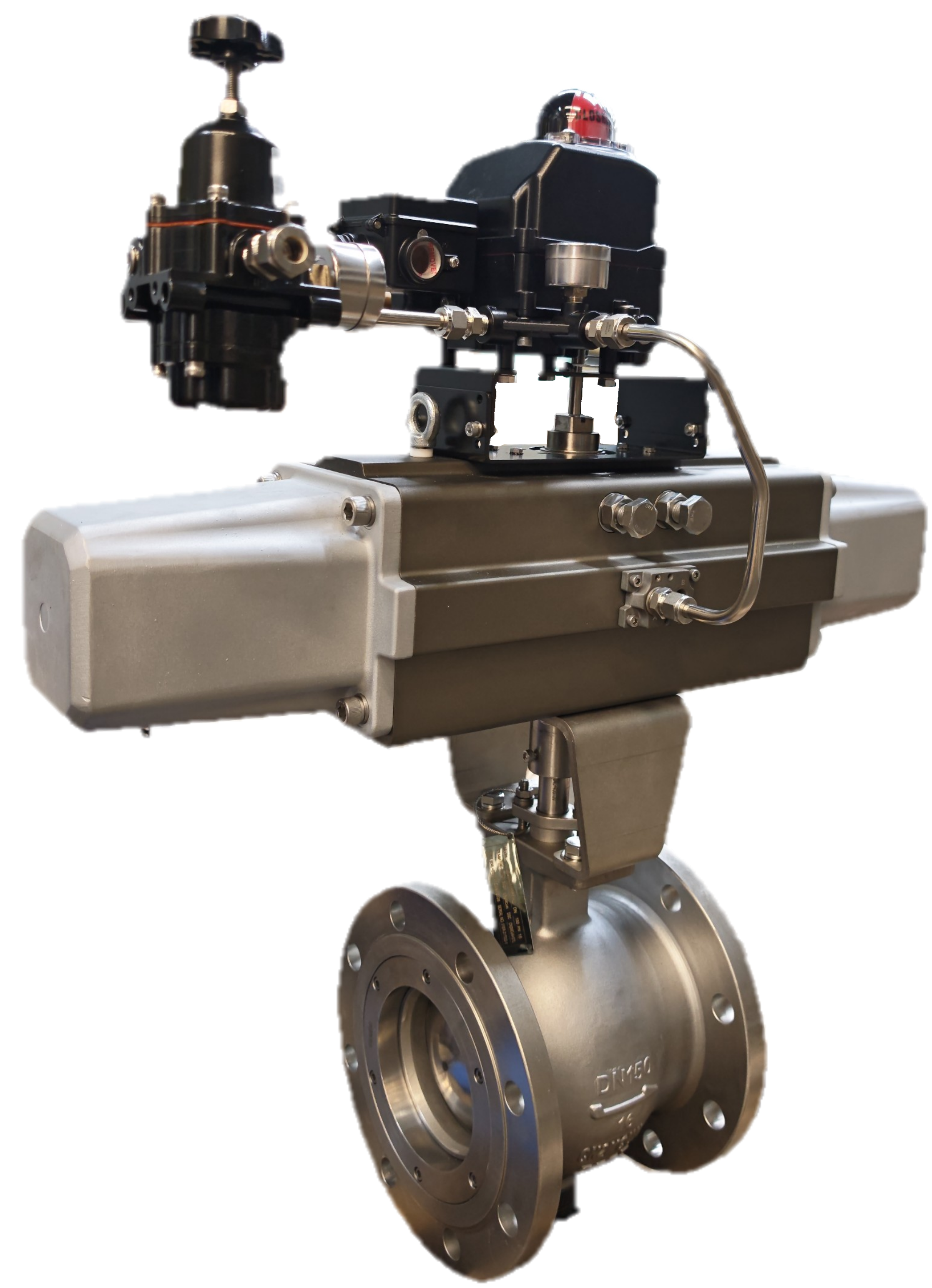

2. Камоцци Пневматика.  - Изготавливает регулирующую арматуру углеродистой и из нержавеющей стали (различные сплавы)  для сред, высокоагрессивных, в том числе абразивных. Широкая линейка автоматизации

Сборка с сервоприводом осуществляется в России на базе нашей компании или на площадке компании АДЛ. Стоимость сегментных клапанов равна или ниже аналогичных клапанов седельных от Ду100 и выше, однако при этом он обладает намного большей пропускной способностью.

Сборка клапанов на базе нашей компании позволяет крайне гибко подходить к требованиям заказчика по автоматизации и средствам управления.

В итоге можно понять, что, как и любой регулирующий клапан, сегментный клапан требует тщательного подбора. Подбор его Вы можете осуществить как самостоятельно, так и воспользовавшись нашими услугами. Заполните опросный лист и отправьте его в офис нашей компании – мы Вам подберем наиболее устраивающий Вас вариант.
