Кран регулирующий сегментный CAMOZZI CS-RV, углеродистая и нержавеющая сталь, спец сплавы, DN25...600, PN10...63, Тмакс +425°С, межфланцевый, фланцевый

ОПИСАНИЕ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

CAMOZZI CS-RV - это четвертьоборотный регулирующий сегментный кран, который совмещает в себе характеристики регулирующего клапана и шарового крана. Шаровой сегмент у клапана CAMOZZI CS-RV вырезан из шара в виде буквы V, что дает возможность использововать данный кран на больших диапазонах расходов, а так же на рабочих средах с наличием волокон (целлюлозно-бумажная промышленность), и твердых частиц. Сегментный кран может быть выполнен из различный металлов, что позволяет его использовать на агрессивных средах, на пульпе, а так же на перегретом паре с температурой до 425°С. Сегметный кран CAMOZZI CS-RV имеет только равнопроцентную характеристику регулирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

ОСОБЕННОСТИ КОНСТРУКЦИИ

Позиция	Описание
Корпус крана	Цельная конструкция корпуса позволяет избежать утечек рабочей среды, связанных с фланцевым соединением. Даже когда создается механическое напряжение в результате кривизны трубопровода, в функциональных свойствах седла клапана изменений не возникает, конструкция клапана обеспечивает его стопроцентную надежность.
Самосмазывающийся  подшипник	Верхний и нижний штоки крана закреплены в корпусе при помощи самосмазывающихся подшипников. Опорная (несущая) площадь поверхности подшипников достаточно велика, что позволяет значительно снизить нагрузку, испытываемую штоком, что понижает крутящий момент и продлевает срок службы штока.
Седло клапана	Седло клапана с твердым металлическим уплотнением отличается исключительной прочностью и высокой износостойкостью. При установке седло предварительно нагружено пружиной, что позволяет ему сохранять прекрасные уплотнительные свойства даже при низком перепаде давления. Это дает возможность избегать влияния колебаний давления в трубопроводе на уплотнительный эффект, создаваемый седлом клапана. Также может использоваться конструкция седла клапана с мягким уплотнением. В седле этого типа используется вставка из политетрафторэтилена (ПТФЭ) в седло из нержавеющей стали.

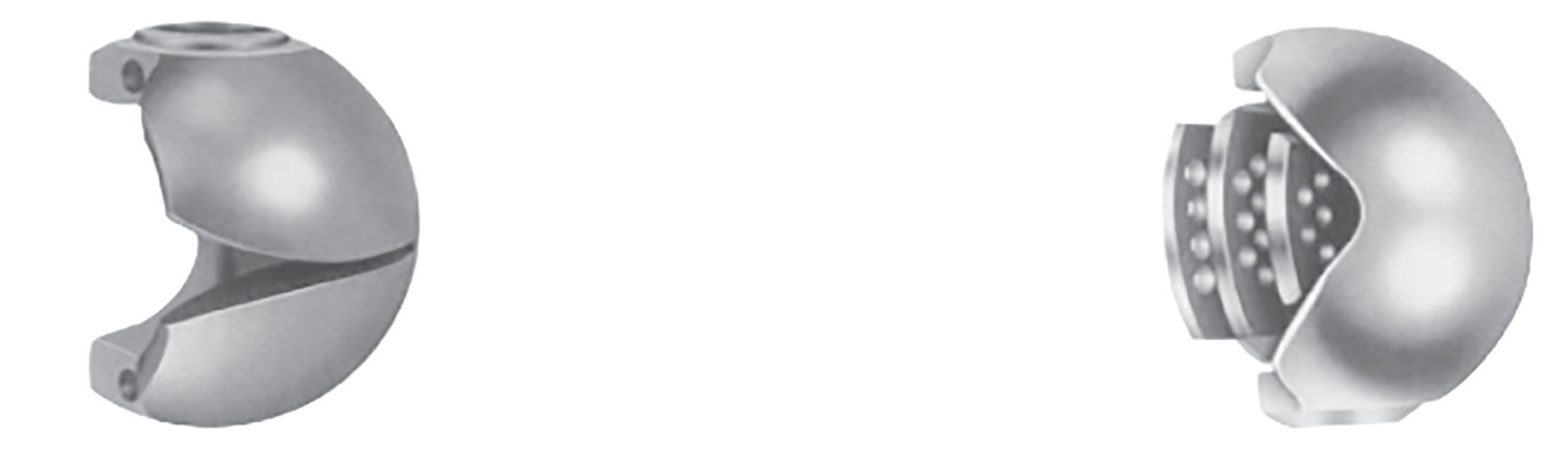

шаровой сегмент клапана	Конструкция рабочего органа с V-образным вырезом обеспечивает пропускную характеристику клапана, близкую к равнопроцентной. При этом во время движения рабочего органа между шаром и седлом клапана образуется значительное по величине усилие сдвига (срезающее усилие). Такая конструкция особенно хорошо подходит для вязких рабочих сред, содержащих волокна и твердые частицы. Возможна установка шаровых сегментов с различными  расходными характеристиками для трубопроводов с низким расходом и сердечников, понижающих уровень шума при работе клапана.
	Для клапанов с условным проходом 25 мм (Dn25) разработано несколько моделей с разной, относительно малой пропускной способностью CV, способных с высокой точностью регулировать поток жидкости с малым расходом. Такие клапаны очень хорошо подходят для использования в целлюлозно-бумажной  промышленности для регулирования расхода подачи некоторых технологических добавок и красителей или же при обогащении различных руд с целью точного дозирования реагентов.
	При использовании регулирующих клапанов в некоторых случаях имеются ограничения по максимальному уровню шума, создаваемого в процессе работы.  В частности, при работе с газообразными средами (пар или газ), а также в условиях высокого дифференциального давления в трубопроводах подачи воды и других жидких рабочих сред зачастую возникает явление кавитации, повреждающее систему трубопроводов, сокращающее срок службы  клапанов и оказывающее негативное влияние на степень точности регулирования, выполняемого ими. Использование шаровых сегментов этого типа позволяет эффективно разрешить данную проблему.
Шестиугольные пружины	Шестиугольная пружина устанавливается в корпусе крана и обеспечивает прижим седла к поверхности шара. Гибкий и прочный контакт определяет малую силу трения между ними. Таким образом, при обеспечении высоких уплотнительных свойств крана крутящий момент на валу удается поддерживать на относительно низком уровне. В то же время это придает седлу клапана свойства самоадаптации к изменениям температуры и давления рабочей  среды.
Плавная работа	Благодаря использованию в конструкции двух подшипников и пружины, нагружающей уплотнение седла, а также низкой силе трения при работе клапана, регулирующие шаровые краны с V-образным вырезом характеризуются крайне низким крутящим моментом, необходимым для управления краном. В результате обеспечивается плавная работа, к тому же для управления можно выбрать исполнительный механизм относительно небольших размеров.  Поэтому клапаны этого типа имеют не только низкую общую себестоимость, но и отличные характеристики управления.

СЕДЛОВЫЕ УПЛОТНЕНИЯ  СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

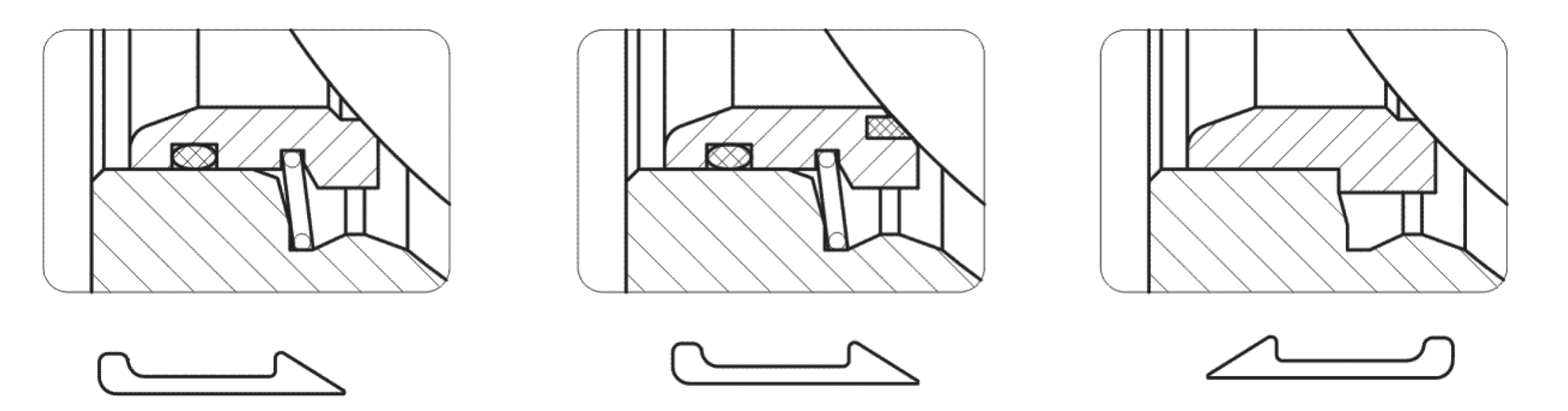

КОНСТРУКЦИЯ УПЛОТНЕНИЯ
СЕДЛО КЛАПАНА С МЕТАЛЛИЧЕСКИМ УПЛОТНЕНИЕМ	СЕДЛО КЛАПАНА С МЯГКИМ УПЛОТНЕНИЕМ	СЕДЛО КЛАПАНА С МЕТАЛЛИЧЕСКИМ  УПЛОТНЕНИЕМ ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР
Седло клапана из нержавеющей стали  с упрочняющей обработкой	Седло клапана нержавеющая сталь + ПТФЭ	Седло клапана твёрдый сплав
Температурный диапазон -29 ч 200°C / -40 ч 425°C	Температурный диапазон -40 ч 150°C	Температурный  диапазон -40 ч 425°C
Сфера применения универсальные условия применения.  Особенно хорошо подходит для регулирования расхода сред,  содержащих волокна или частицы	Сфера применения универсальные условия применения, требующие  полной отсечки и плотного закрывания	Сфера применения условия, не требующие плотного закрывания

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

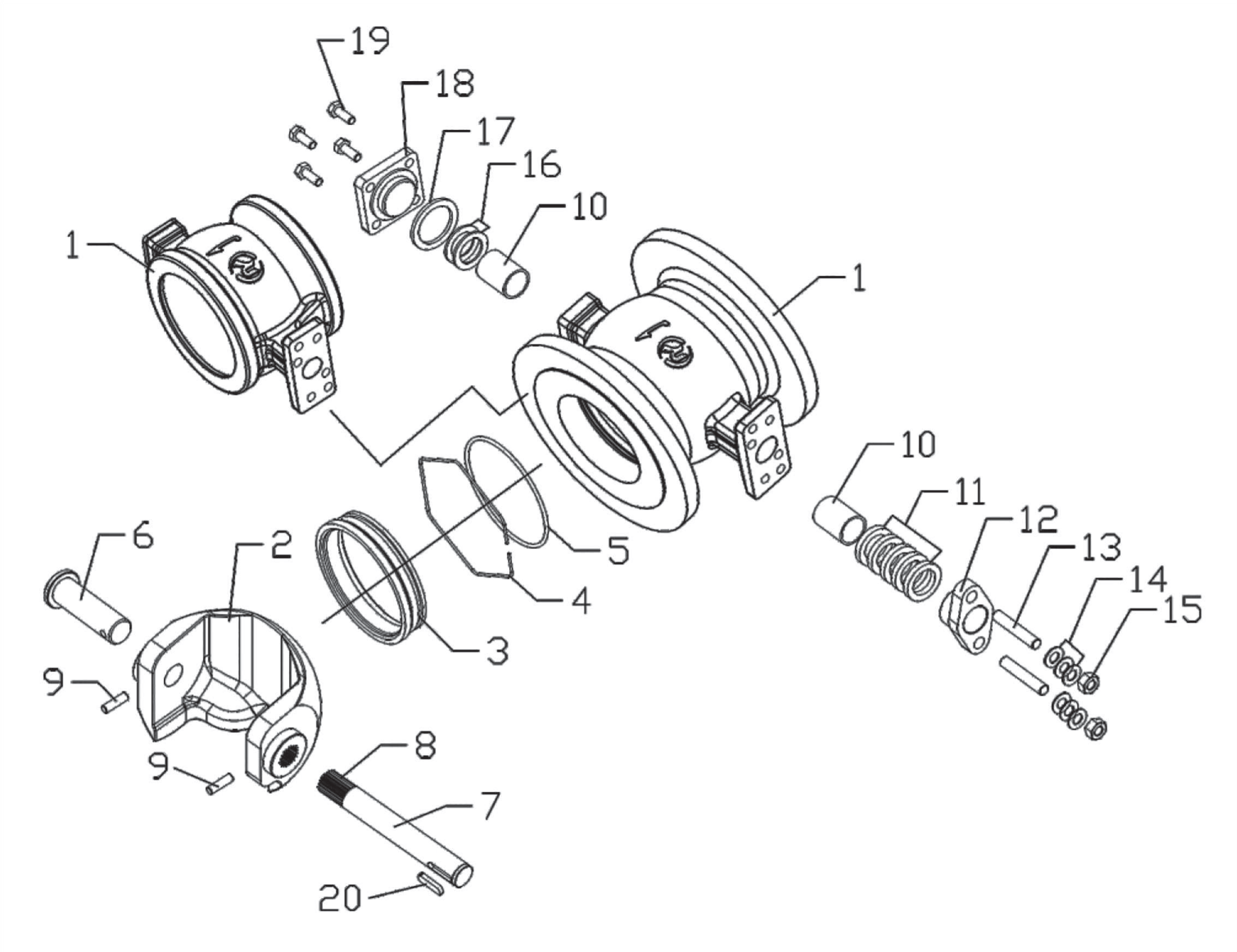

СПЕЦИФИКАЦИЯ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

Номер позиции	Название детали	Количество	Применяемый материал	Схема
1	Корпус	1	WCB, CF8M, 316Ti, 904L, Duplex*
2	Шаровой сегмент	1	CF8M, 316Ti, 904L, Duplex, дополнительно хромирование или покрытие стеллитом*
3	Седло клапана	1	PTFE, 321,316Ti, 904L, дополнительно хромирование или покрытие стеллитом
4	Шестиугольная пружина	1	17-7PH, X-750
5	Кольцевая прокладка	1	фторкаучук
6	Нижний шток клапана	1	17-4PH, SS316
7	Верхний шток клапана	1	17-4PH, SS316
8	Шлицевое соединение	1	17-4PH, SS316
9	Потайной винт	2	SS316
10	Самосмазывающийся подшипник	2	SS316 + PTFE
11	Сальник	1	PTFE, графит
12	Прижимная крышка сальника	1	CF8
13	Двухсторонняя резьбовая  шпилька	2	SS304
14	Предварительно нагруженная пружинная пластина	1	SS304
15	Гайка	2	SS304
16	Регулировочная шайба	2	PTFE
17	Металлическая спирально навитая прокладка	1	нержавеющая сталь + графитовое спирально-навитое уплотнение
18	Задняя прижимная крышка	1	CF8, CF8M
19	Болт с шестигранной головкой	4	SS304
20	Плоская шпонка	1	Ст. 45

* - специальные материалы - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА CAMOZZI CS-RV

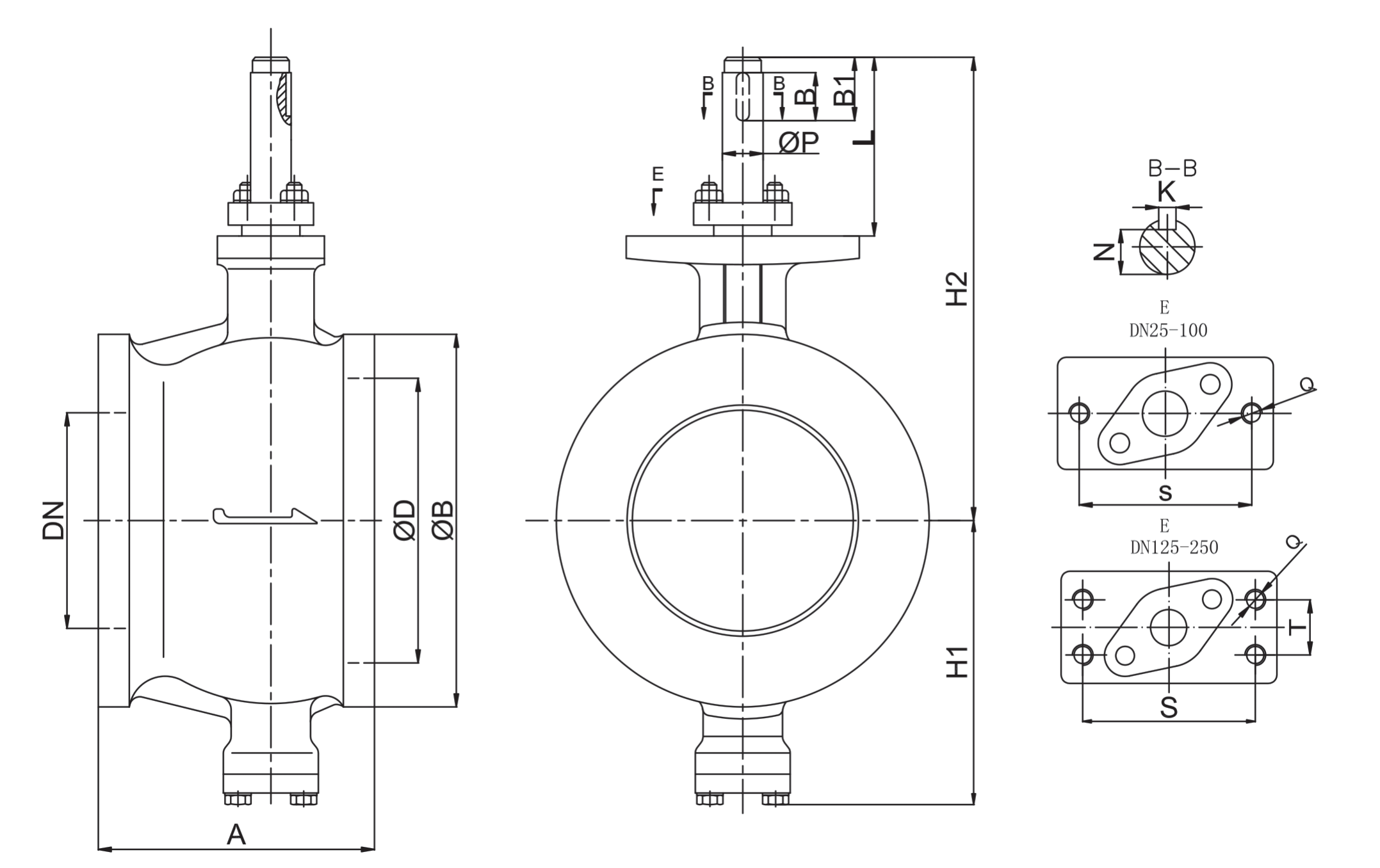

РАЗМЕРЫ И МАССА МЕЖФЛАНЦЕВОГО КРАНА PN10/16
DN	A	H1	H2	ШD	ШB	L	ШР	B1	B	K	N	S	Q	T	Масса (кг)
20/3/4”	62	75	183	33	56	108	14	40	35	5	11	65	М10	-	2.7
25/1”	62	87	185	38	68	110	16	40	35	5	13	80	М10	-	2.7
32/1-1/2”	62	87	193	44	78	112	16	40	35	5	13	80	М10	-	3
40/1-1/2”	62	87	195	52	85	110	16	40	35	5	13	80	М10	-	3.5
50/2”	75	97	198	60	100	107	16	40	35	5	13	80	М10	-	4.2
65/2-1/2”	90	112	218	75	120	108	16	40	35	5	13	80	М10	-	6
80/3”	100	112	237	94	130	122	20	40	35	6	16.5	90	М12	-	7.5
100/4”	115	133	240	118	158	109	20	40	35	6	16.5	90	М12	-	11
125/5”	129	153	270	140	184	120	25	40	35	8	21	100	М12	-	15.5
150/6”	160	178	311	167	216	133	30	45	40	10	25	110	М12	40	25
200/8”	200	200	328	210	268	123	30	45	40	10	25	110	М12	40	39
250/10”	240	243	378	267	322	138	40	55	50	12	35	110	М12	45	64

Указанные размеры соответствуют межфланцевым кранам на PN10, PN16, PN25, ANSI class 150.

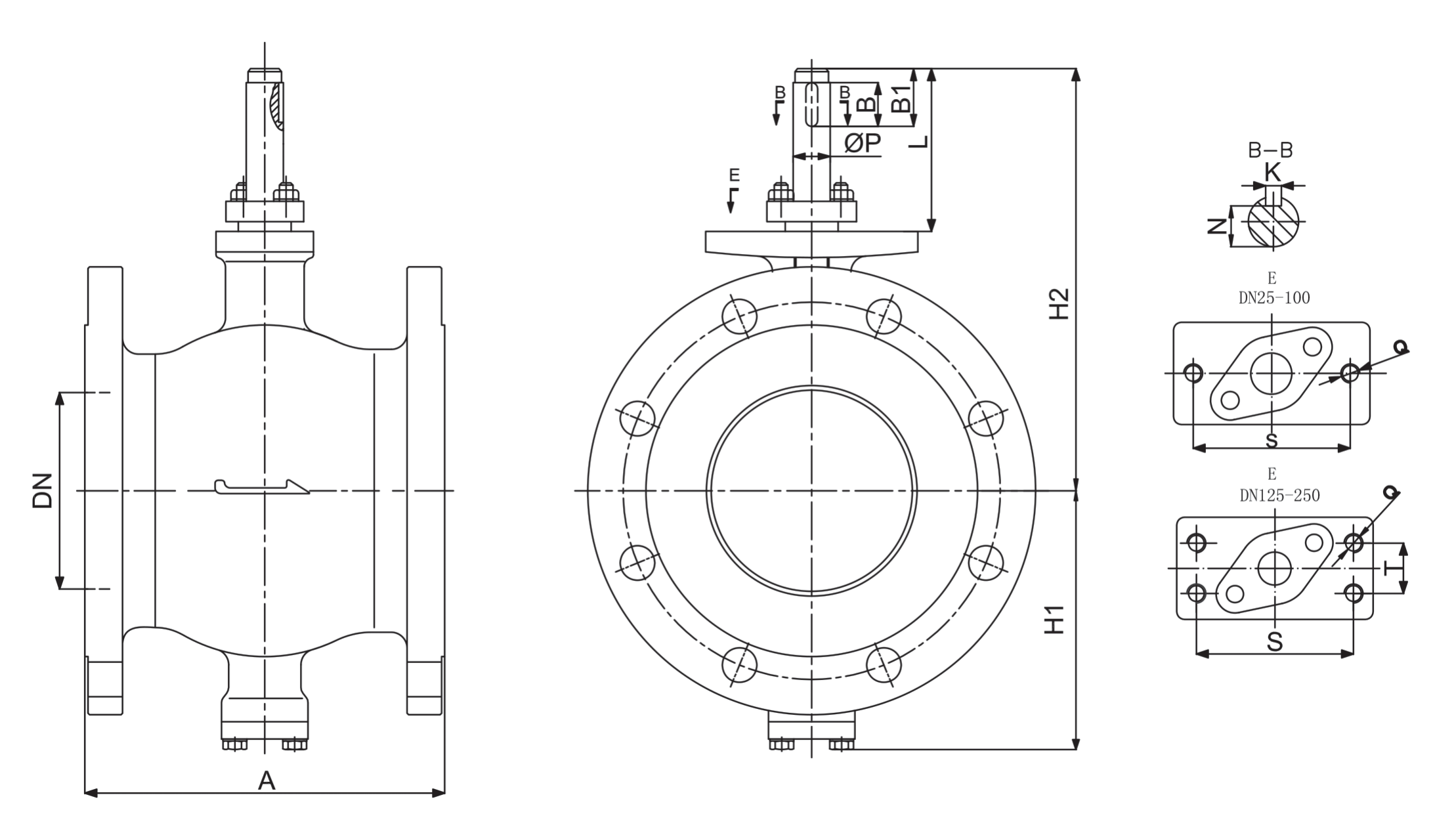

РАЗМЕРЫ И МАССА ФЛАНЦЕВОГО КРАНА PN10/16
DN	A	H1	H2	L	ШB	B1	B	K	N	S	Q	T	Масса (кг)*
25/1"	102	87	185	107	16	40	35	5	13	80	M10	-	4
32/1-1/4*	102	87	193	108	16	40	35	5	13	80	M10	-	5.5
40/1-1/2"	114	87	195	110	16	40	35	5	13	80	М10	-	6
50/2"	124	93	198	105	16	40	35	5	13	80	М10	-	7.5
65/2-1/2"	145	117	218	106	16	40	35	5	13	80	М10	-	9 5
80/3"	165	121	240	122	20	40	35	6	16.5	90	М12	-	14
100/4"	194	133	240	109	20	40	35	6	16.5	90	М12	-	21.5
125/5"	213	153	270	120	25	40	35	8	21	100	М12	-	23
150/6"	229	178	310	133	30	45	40	10	25	110	М12	40	37
200/8"	243	200	328	123	30	45	40	10	25	110	М12	40	58
250/10"	297	243	378	138	40	55	50	12	35	110	М12	45	85
300/12"	338	272	415	146	40	55	50	12	35	130	М12	45	131
350/14"	400	326	509	180	50	68	60	16	44	134	M16	64	199
400/16"	400	375	595	214	60	68	60	18	53	175	М20	70	345
450/18"	520	422	642	214	70	88	80	20	62.5	190	М20	90	510
500/20"	600	510	720	230	80	88	80	22	71	215	М20	96	607
600/24"	680	560	845	285	85	100	100	22	76	230	M30	90	720

* Масса указана без монтажного комплекта.
