Кран регулирующий сегментный ГРАНРЕГ BV31, углеродистая и нержавеющая сталь, спец сплавы, DN25...700, PN10...100, межфланцевый, фланцевый

Технические характеристики

Условный диаметр	25...700 мм
Условное давление	10...100 бар
Kvs клапана	23,2...21 500,0 м3/ч
Температура среды	-60....+450°С
Класс герметичности	IV/VI
Тип присоединения	межфланцевый, фланцевый
Тип управления	электропривод, пневмопривод, штурвал.

Применение

ГРАНРЕГ BV31 - четвертьоборотный регулирующий сегментный кран, который совмещает в себе характеристики регулирующего клапана и шарового крана. Шаровой сегмент у крана ГРАНРЕГ BV31 вырезан из шара в виде буквы V, что дает возможность использововать данный кран на кристаллизующихся средах, а так же на рабочих средах с наличием волокон (целлюлозно-бумажная промышленность), и твердых частиц. Сегментный кран может быть выполнен из различный металлов, что позволяет его использовать на агрессивных средах, на пульпе, а так же на перегретом паре с температурой до 450°С.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Кран регулирующий сегментный ГРАНРЕГ BV31, углеродистая и нержавеющая сталь, спец сплавы, DN25...700, PN10...100, Тмакс +450°С, межфланцевый, фланцевый

ОПИСАНИЕ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31

Регулирующий клапан ГРАНРЕГ BV31 - это четвертьоборотный регулирующий сегментный кран совмещает в себе характеристики регулирующего клапана и шарового крана. Шаровой сегмент у крана BV31 вырезан из шара в виде буквы V, что дает возможность использововать данный кран на кристаллизующихся средах, а так же на рабочих средах с наличием волокон (целлюлозно-бумажная промышленность), и твердых частиц. Клапан может быть выполнен из химически стойких сталей, а обработка поверхностей стеллитом или карбидом вольфрама позволяет применять на высокоабразиынх средах, а так же на пульпе. Сегметный клапан ГРАНРЕГ BV31 имеет только равнопроцентную характеристику регулирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31

Присоединение	DN 25...700 мм
Условное давление	PN 10...100 бар
Рабочая температура	–60…+450 °С
Величина Kvs	23,4 – 21 500 м³/ч
Класс герметичности	IV/VI
Характеристика регулирования	Равнопроцентная
Материальное исполнение корпуса	Углеродистая сталь, нержавеющая сталь Нержавеющие стали Аутестичные и дуплексные стали Специальные сплавы
Седловое уплотнение	PTFE/Графит Металлическое седло
Тип электропривода	СМАРТГИР QD, HELI, АРХИМЕД
Тип пневмопривода	СМАРТГИР ПП, СЕВЕР, CAMOZZI
Тип ручного штурвала	СМАРТГИР
ОПЦИИ	Различные материалы корпуса и сегмента Различные покрытия сегмента и седлового уплотнения Заниженный Kvs клапана Тип исполнения фланцев F или D по ГОСТ 33259-2015

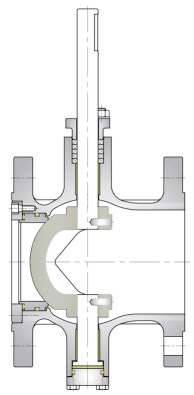

Сегментный кран в разрезе

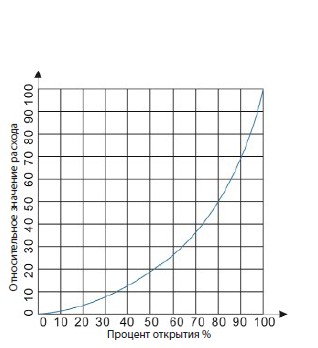

Равнопроцентная характеристика регулирования

СЕДЛОВЫЕ УПЛОТНЕНИЯ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31

PTFE седло			Схема
№	Деталь	Температура
1	Фиксатор	-40°C~160°C
2	Пружина
3	Уплотнителное кольцо
4	Корпус
5	Седло
6	Уплотнение по седлу
7	Шаровой сегмент

Стандарное металлическое седло			Схема
№	Деталь	Температура
1	Фиксатор	-40°C~120°C -60°C~200°C
2	Пружина
3	Уплотнителное кольцо
4	Корпус
5	Седло
6	Уплотнение по седлу
7	Шаровой сегмент

Высокотемпературное металлическое седло			Схема
№	Деталь	Температура
1	Фиксатор	-60°C~450°C
2	Тарельчатая пружина
3	Плунжерное кольцо
4	Графитовое кольцо
5	Металлическое седло
6	Корпус
7	Шаровой сегмент

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31 Kv, м3/ч

DN, мм	25	32	40	50	65	80	100	125	150
Kvs, м3/ч	23,2	40,4	60,2	116,1	180,6	335,4	481,6	679,4	971,8
DN, мм	200	250	300	350	400	450	500	600	700
Kvs, м3/ч	1599,6	2494	3715,2	5710,4	6880	8600	10492	14852,2	21500

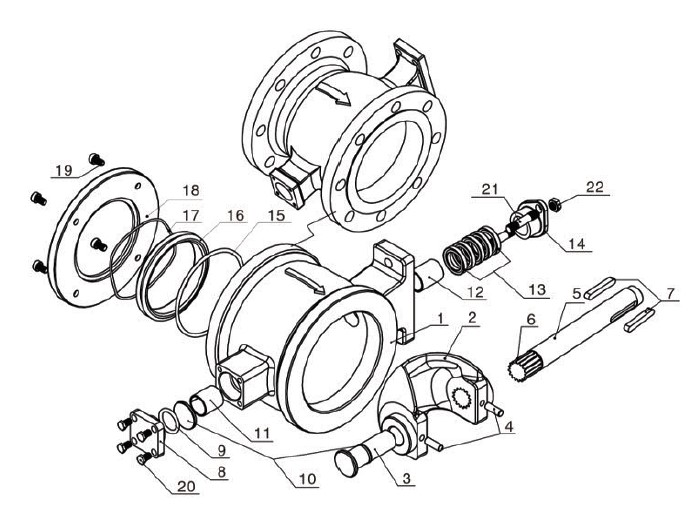

СПЕЦИФИКАЦИЯ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31

Номер позиции	Название детали	Количество	Применяемый материал	Схема
1	Корпус	1	WCB, CF8M, 316Ti, 904L, Duplex*
2	Шаровой сегмент	1	CF8M, 316Ti, 904L, Duplex, дополнительно хромирование или покрытие стеллитом*
3	Нижняя часть штока	1	17-4PH, SS316
4	Цилиндрический штифт	2	SS304, SS316
5	Верхняя часть штока	1	17-4PH, SS316
6	Шлиц	1	17-4PH, SS316
7	Плоская шпонка	2	SS304, 45
8	Глухой фланец	1	CF8, CF8M
9	Уплотнительное кольцо	1	Витон, графит
10	Прокладка	1	PTFE, графит
11	Cамосмазывающийся подшипник	1	Композитный материал
12	Самосмазывающийся подшипник	1	Композитный материал
13	Сальниковые уплотнения	1	PTFE, графит
14	Сальник	1	CF8
15	Уплотнительное кольцо	1	Витон, графит
16	Седло	1	PTFE, 321,316Ti, 904L, дополнительно хромирование или покрытие стеллитом
17	Прижимное кольцо	1	SS316
18	Фиксатор	1	Углеродистая сталь, SS304, SS316
19	Винт фиксации седла	4	A193 B7, A193 B8
20	Винт крепления нижней крышки	4	A193 B7, A193 B8
21	Шпилька	2	A193 B7, A193 B8
22	Гайка фиксации верхней крышки	2	A194 2H, A194 8

* - специальные материалы - по запросу

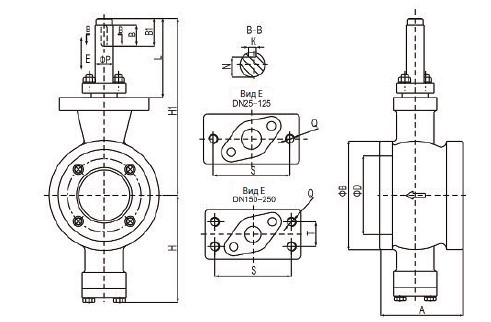

ГАБАРИТНЫЕ РАЗМЕРЫ СЕГМЕНТНОГО РЕГУЛИРУЮЩЕГО КРАНА ГРАНРЕГ BV31

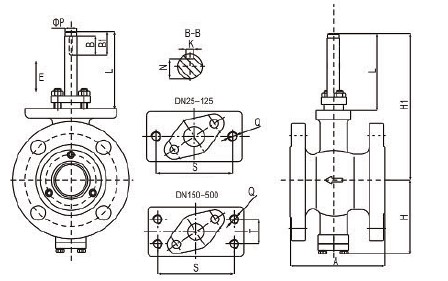

РАЗМЕРЫ И МАССА МЕЖФЛАНЦЕВОГО КРАНА PN10/16

DN	A	H1	H2	ШD	ШB	L	ШР	B1	B	K	N	S	Q	T	Масса (кг)
20/3/4”	62	75	183	33	56	108	14	40	35	5	11	65	М10	-	2.7
25/1”	62	87	185	38	68	110	16	40	35	5	13	80	М10	-	2.7
32/1-1/2”	62	87	193	44	78	112	16	40	35	5	13	80	М10	-	3
40/1-1/2”	62	87	195	52	85	110	16	40	35	5	13	80	М10	-	3.5
50/2”	75	97	198	60	100	107	16	40	35	5	13	80	М10	-	4.2
65/2-1/2”	90	112	218	75	120	108	16	40	35	5	13	80	М10	-	6
80/3”	100	112	237	94	130	122	20	40	35	6	16.5	90	М12	-	7.5
100/4”	115	133	240	118	158	109	20	40	35	6	16.5	90	М12	-	11
125/5”	129	153	270	140	184	120	25	40	35	8	21	100	М12	-	15.5
150/6”	160	178	311	167	216	133	30	45	40	10	25	110	М12	40	25
200/8”	200	200	328	210	268	123	30	45	40	10	25	110	М12	40	39
250/10”	240	243	378	267	322	138	40	55	50	12	35	110	М12	45	64

Указанные размеры соответствуют межфланцевым кранам на PN10, PN16, PN25, ANSI class 150.

РАЗМЕРЫ И МАССА ФЛАНЦЕВОГО КРАНА PN10/16

DN	A	H1	H2	L	ШB	B1	B	K	N	S	Q	T	Масса (кг)*
25/1"	102	87	185	107	16	40	35	5	13	80	M10	-	4
32/1-1/4*	102	87	193	108	16	40	35	5	13	80	M10	-	5.5
40/1-1/2"	114	87	195	110	16	40	35	5	13	80	М10	-	6
50/2"	124	93	198	105	16	40	35	5	13	80	М10	-	7.5
65/2-1/2"	145	117	218	106	16	40	35	5	13	80	М10	-	9 5
80/3"	165	121	240	122	20	40	35	6	16.5	90	М12	-	14
100/4"	194	133	240	109	20	40	35	6	16.5	90	М12	-	21.5
125/5"	213	153	270	120	25	40	35	8	21	100	М12	-	23
150/6"	229	178	310	133	30	45	40	10	25	110	М12	40	37
200/8"	243	200	328	123	30	45	40	10	25	110	М12	40	58
250/10"	297	243	378	138	40	55	50	12	35	110	М12	45	85
300/12"	338	272	415	146	40	55	50	12	35	130	М12	45	131
350/14"	400	326	509	180	50	68	60	16	44	134	M16	64	199
400/16"	400	375	595	214	60	68	60	18	53	175	М20	70	345
450/18"	520	422	642	214	70	88	80	20	62.5	190	М20	90	510
500/20"	600	510	720	230	80	88	80	22	71	215	М20	96	607
600/24"	680	560	845	285	85	100	100	22	76	230	M30	90	720

* Масса указана без монтажного комплекта.
