Регулирующий клапан ГРАНРЕГ КМ305Ф, трехходовой, ковкий чугун, DN15...500, PN16/25, Тмакс +220 °С, фланцевый

Технические характеристики

Условный диаметр	15...500 мм
Условное давление	16/25 бар
Kvs клапана	4,0...2600,0 м3/ч
Температура среды	-20....+220°С
Класс герметичности	IV
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод

Применение

ГРАНРЕГ КМ305Ф являются трехходовыми регулирующими клапанами для смешения или раздления потоков сред. Приняется для жидких и газообразных сред с рабочей температурой до 220°С. Возможно примнение на гликолевых смесях с концетрацией до 50%. Седловое уплотнение - PTFE+углеводородное волокно. Фланцевое исполнение на PN16/PN25 по ГОСТ 33259-2015. Управление - электроприводы СМАРТГИР ЭП/СМП, а так же пневмоприводы ПП.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Регулирующий клапан ГРАНРЕГ КМ305Ф, трехходовой, ковкий чугун, DN15...500, PN16/25, Тмакс +220 °С, фланцевый, смешение/разделение потоков

ОПИСАНИЕ КЛАПАНА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО ГРАНРЕГ КМ305Ф

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО ГРАНРЕГ КМ305Ф

Присоединение	DN 15...500 мм
Условное давление	PN 16/25 бар
Рабочая температура	–20…+220 °С
Величина Kvs	4–2600 м³/ч
Класс герметичности	IV
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Высокопрочный чугун
Седловое уплотнение	PTFE+углеводородное волокно
Тип электропривода	СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода	СМАРТГИР ПП
Тип ручного штурвала	СМАРТГИР РП

МАТЕРИАЛЫ КЛАПАНА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО ГРАНРЕГ КМ305Ф

Позиция	Материал
Корпус	Ковкий чугун ВЧ45 (EN-GJS-450-10)
Внутренние детали	Нержавеющая сталь
Седловое уплотнение	PTFE+углеводородное волокно

ПРОПУСКНАЯ СПОСОБНОСТЬ КЛАПАНА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО ГРАНРЕГ КМ305Ф, (м³/ч)

DN, (мм)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
Kvs, (м³/ч)	4	6,3	10	16	25	40	63	100	160	230	340	600	900	1200	1700	1900	2200	2600

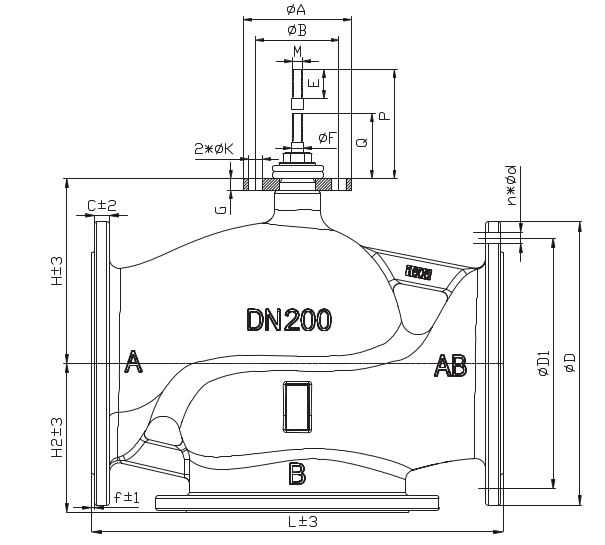

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА КЛАПАНА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО ГРАНРЕГ КМ305Ф

DN	Ход штока	C		D		D1		nx d		f	L		H	H1		H2
DN	Ход штока	PN16	PN25	PN16	PN25	PN16	PN25	PN16	PN25	f	L	PN16	PN25	PN16	PN25	PN16	PN25
DN15	20	14	14	95	95	65	65	4х14	4х14	3	130	79	157	87	87	63	63
DN20	20	14	14	105	105	75	75	4х14	4х4	3	140	83	161	92	92	68	68
DN25	20	14	14	115	115	85	85	4х14	4х14	3	165	83	161	100	100	76	76
DN32	20	16	16	140	140	100	100	4х18	4х18	3	180	87	165	114	114	88	88
DN40	20	15	15	150	150	110	110	4х18	4х18	3	200	81	160	120	120	94	94
DN50	20	16	16	165	165	125	125	4х18	4х18	3	230	109	190	137	137	107	107
DN65	20	21	21	185	185	145	145	4х18	8х18	3	290	128	209	150	150	120	120
DN80	20	21	21	200	200	160	160	8х18	8х18	3	310	126	206	177	177	147	147
DN100	40	22	22	220	235	180	190	8х18	8х22	3	350	150	229	185	185	153	-
DN125	40	22	22	250	270	210	220	8х18	8х26	3	400	175	276	207	207	174	-
DN150	40	25	25	285	300	240	250	8х22	8х26	3	480	192	292	251	251	215	-
DN200	40	23	23	340	360	295	310	12х22	12х26	3	495	258	301	216	240	180	-
DN250	40	26	26	405	425	355	370	12х26	12х30	3	622	300	367	268	268	230	-
DN300	60	28	32	460	485	410	430	12х26	16х30	3	698	330	383	295	343	255	-
DN350	80	29	34	520	555	470	490	16х26	16х33	3	787	347	-	371	371	326	-
DN400	80	29	34	580	620	525	550	16х30	16х36	3	914	371	-	404	404	358	-
DN450	80	39	39	670	670	585	600	20х30	20х36	3	914	396	-	453	453	400	-
DN500	95	34	-	730	-	650	-	20х33	-	3	914	445	-	-	-	440

МАССА, КГ

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
Масса, кг	3,3	4,1	4,8	7	8	10,7	19,5	24,4	32,9	46	66,6	73,5	127,5	189	283	505,5	567	598
