Регулирующий клапан ГРАНРЕГ КМ324Р, трехходовой, латунь, DN15...65, PN16, Тмакс +160 °С, резьбовой

Регулирующий клапан ГРАНРЕГ КМ324Р, трехходовой, латунь, DN15...65, PN16, Тмакс +160 °С, резьбовой

Технические характеристики
Условный диаметр 15...65 мм
Условное давление 16 бар
Kvs клапана 4,0...63,0 м3/ч
Температура среды -20....+160°С
Класс герметичности IV
Тип присоединения Резьбовой
Тип управления электропривод, пневмопривод
Применение

ГРАНРЕГ КМ324Р являются трехходовым регулирующим клапаном для смешения или раздления потоков сред.  Приняется для жидких и газообразных сред с рабочей температурой до 160С. Возможно примнение на гликолевых смесях с концетрацией до 45%. Клапана Гранрег КМ324Р являются универсальными и могут устанавливаться как на смешение, так и на разделение потоков. Резьбовое присоединение к трубопроводу. Управление - электроприводы СМАРТГИР ЭП/СМП, а так же пневмоприводы ПП.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Регулирующий клапан ГРАНРЕГ КМ324Р, трехходовой, латунь, DN15...65, PN16, Тмакс +160 °С, резьбовой, смешение и разделение потоков


Описание регулирующего клапана ГРАНРЕГ КМ324Р

ГРАНРЕГ КМ324Р являются трехходовым регулирующим клапаном для смешения или раздления потоков сред.  Приняется для жидких и газообразных сред с рабочей температурой до 160С. Возможно примнение на гликолевых смесях с концетрацией до 45%. Клапана Гранрег КМ324Р являются универсальными и могут устанавливаться как на смешение, так и на разделение потоков. Резьбовое присоединение к трубопроводу. Управление - электроприводы СМАРТГИР ЭП/СМП, а так же пневмоприводы ПП.



Технические характеристики  регулирующего клапана ГРАНРЕГ КМ324Р

Присоединение DN 15...65 мм
Условное давление PN 16 бар
Рабочая температура –20…+160 °С
Величина Kvs 4,0–63,0 м³/ч;
Класс герметичности IV
Характеристика регулирования Линейная
Материальное исполнение корпуса латунь
Седловое уплотнение металл по металлу
Тип электропривода СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода СМАРТГИР ПП
Тип ручного штурвала СМАРТГИР РП



Материалы регулирующего клапана ГРАНРЕГ КМ324Р

Позиция Материал
Корпус Латунь
Внутренние детали Нержавеющая сталь



Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ324Р, (м3/ч)

Присоединение G1/2 G3/4 G1 G11/4 G11/2 G2 G21/2
DN, (мм) 15 20 25 32 40 50 65
Kvs, (м3/ч) 4 6,3 8 16 25 40 63

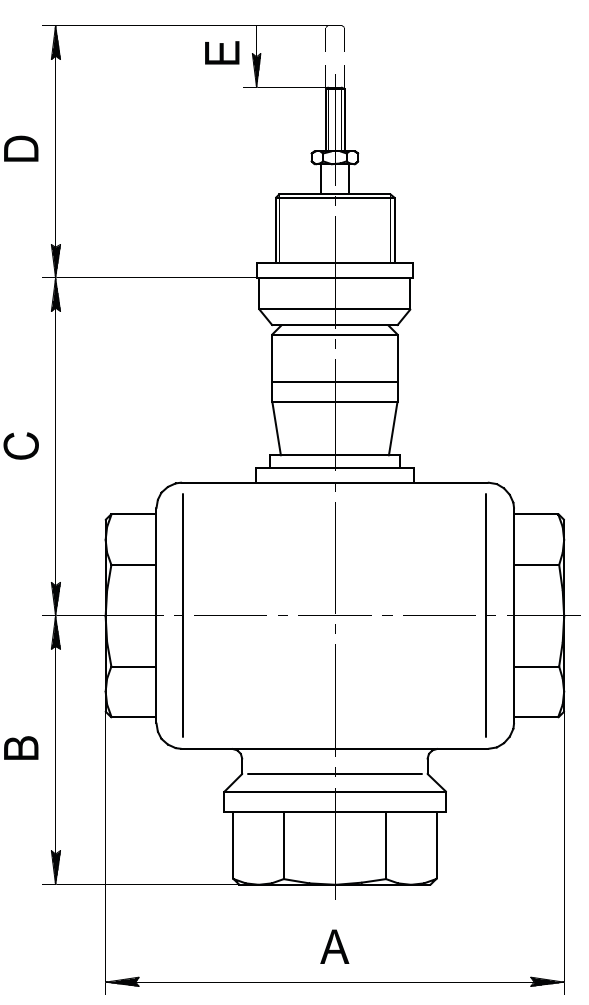

Размеры регулирующего клапана ГРАНРЕГ КМ324Р, (мм)

DN, (мм) 15 20 25 32 40 50 65 Схема
A 84 84 104 110 120 130 160
B 52 53 65 65 68 76 89
C 61 61 67 68 72 75 84
D 44 44 49 49 49 49 49
E 15 15 20 20 20 20 20



Масса регулирующего клапана ГРАНРЕГ КМ324Р, (кг)

DN, (мм) 15 20 25 32 40 50 65
Масса, (кг) 3,2 3,2 6,6 6,6 10,5 10,5 14,5
