Регулирующий клапан ADCA ADCATROL V253 трехходовой, высокопрочный чугун, DN15...150, PN16/25, Тмакс +350 °С, фланцевый

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	16/25 бар
Kvs клапана	4,0...330,0 м3/ч
Температура среды	-20....+350°С
Класс герметичности	IV
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод, штурвал.

Применение

VALSTEAM ADCA ADCATROL V253G являются трехходовыми регулирующими клапанами для смешения или раздления потоков сред. Приняется для пара, в том числе перегретого, жидких и газообразных сред с рабочей температурой до 350С. Оптимален для применения на термомасле. Возможно примнение на гликолевых смесях с концетрацией до 50% и выше. Фланцевое исполнение по DIN EN1092. Управление - электроприводы, пневмоприводы, а так же ручное управление штурвалом.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Регулирующий клапан ADCA ADCATROL V253 трехходовой, высокопрочный чугун, DN15...150, PN16/25, Тмакс +350 °С, фланцевый, смешение и разделение потоков

ОПИСАНИЕ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

ОСНОВНЫЕ СВОЙСТВА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

Простая и экономичная конструкция
Возможность применения как для смешивания, так и разделения потоков рабочей среды

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

Типоразмер, DN	15...150 мм
Номинальное давление, PN	16 / 25 бар
Рабочая температура	–20…+350 °С
Величина Kvs	4,0...330 м³/ч; - смешение потоков 4,0...250 м³/ч - разделение потоков
Рабочая среда	Насыщенный и перегретый пар, горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения	V253G – высокопрочный чугун
Присоединения	Фланцевое EN 1092-2 PN16 или PN 25. Стандартные фланцы PN16 DN65 имеют 4 отверстия. Фланцы с 8 отверстиями согласно EN 1092-2 поставляются по запросу.
Уплотнения по штоку и максимальная рабочая температура	PTFE/GR V-кольца до 220 ºC; Графит – до 350 ºC; Сильфоны из нержавеющей стали – до 350 ºC.
ОПЦИИ	Исполнения с различными вариантами уплотнений по штоку, включая сильфонное из нержавеющей стали

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

Фланцевое PN16		Фланцевое PN25
Доп. давление, бар	Tmax, °С	Доп. давление, бар	Tmax, °С
16	-10/+120	25	-10/+120
15,5	150	24,3	150
14,7	200	23	200
14,3	220	22,5	220
13,9	250	21,8	250
12,8	300	20	300
11,2	350	17,5	350

* Номинальные давления в соответствии с EN1092-2:2007

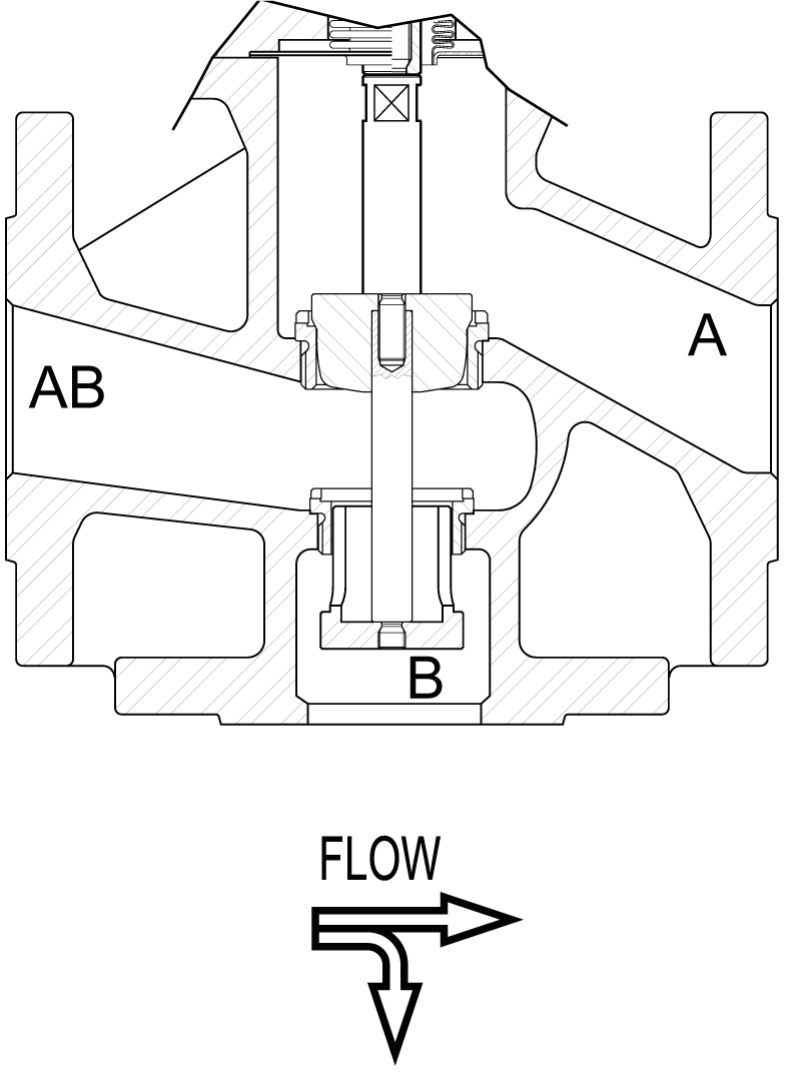

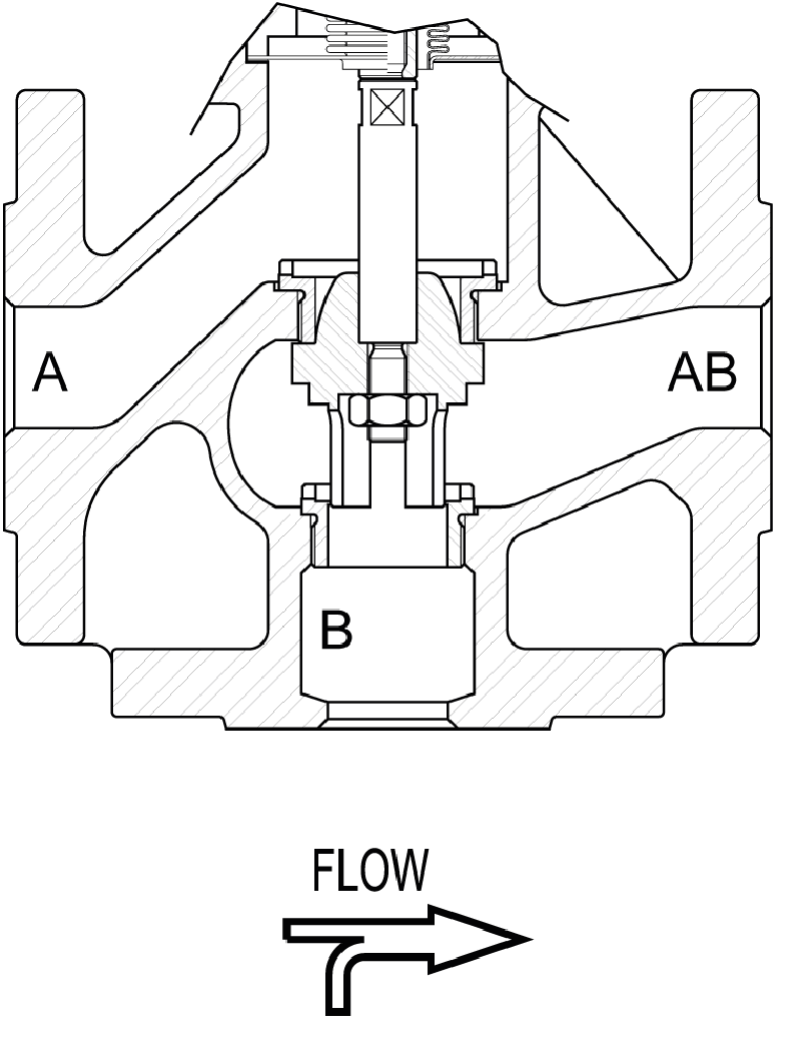

КОНСТРУКЦИЯ ПРОТОЧНОЙ ЧАСТИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

СМЕШЕНИЕ ПОТОКОВ	РАЗДЕЛЕНИЕ ПОТОКОВ

КОНСТРУКЦИЯ ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

СМЕШЕНИЕ ПОТОКОВ			РАЗДЕЛЕНИЕ ПОТОКОВ
	Уплотнение	Металл-по-металлу		Уплотнение	Металл-по-металлу
	Регулирующая характеристика:	Линейная (PL)		Регулирующая характеристика:	Линейная (PL)
	Диапазон регулирования:	30:1 – 50:1		Диапазон регулирования:	30:1
	Класс герметичности:	Класс IV согласно IEC 60534-4		Класс герметичности:	Класс IV согласно IEC 60534-4

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

СМЕШИВАЮЩАЯ ФУНКЦИЯ

Типоразмер, DN	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
Kvs, м³/ч	4	6,3	10	16	25	40	63	100	160	230	330
Ш Седло*	20/15	20/15	25/20	32/25	40/32	50/40	65/50	80/65	100/80	125/120	150/140
Ход штока, мм	20						30			35	40

* Диаметр верхнего и нижнего седла соответственно. Для пересчета, Kvs = CV (US) x 0,865.

РАЗДЕЛИТЕЛЬНАЯ ФУНКЦИЯ

Типоразмер, DN	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
Kvs, м³/ч	12	20	27	50	83	123	190	250
Ш Седло*	32/25	40/32	50/40	65/50	80/65	100/80	100/100	120/120
Ход штока, мм	20	20	20	30	30	30	35	40

* Диаметр верхнего и нижнего седла соответственно. Для пересчета, Kvs = CV (US) x 0,865.

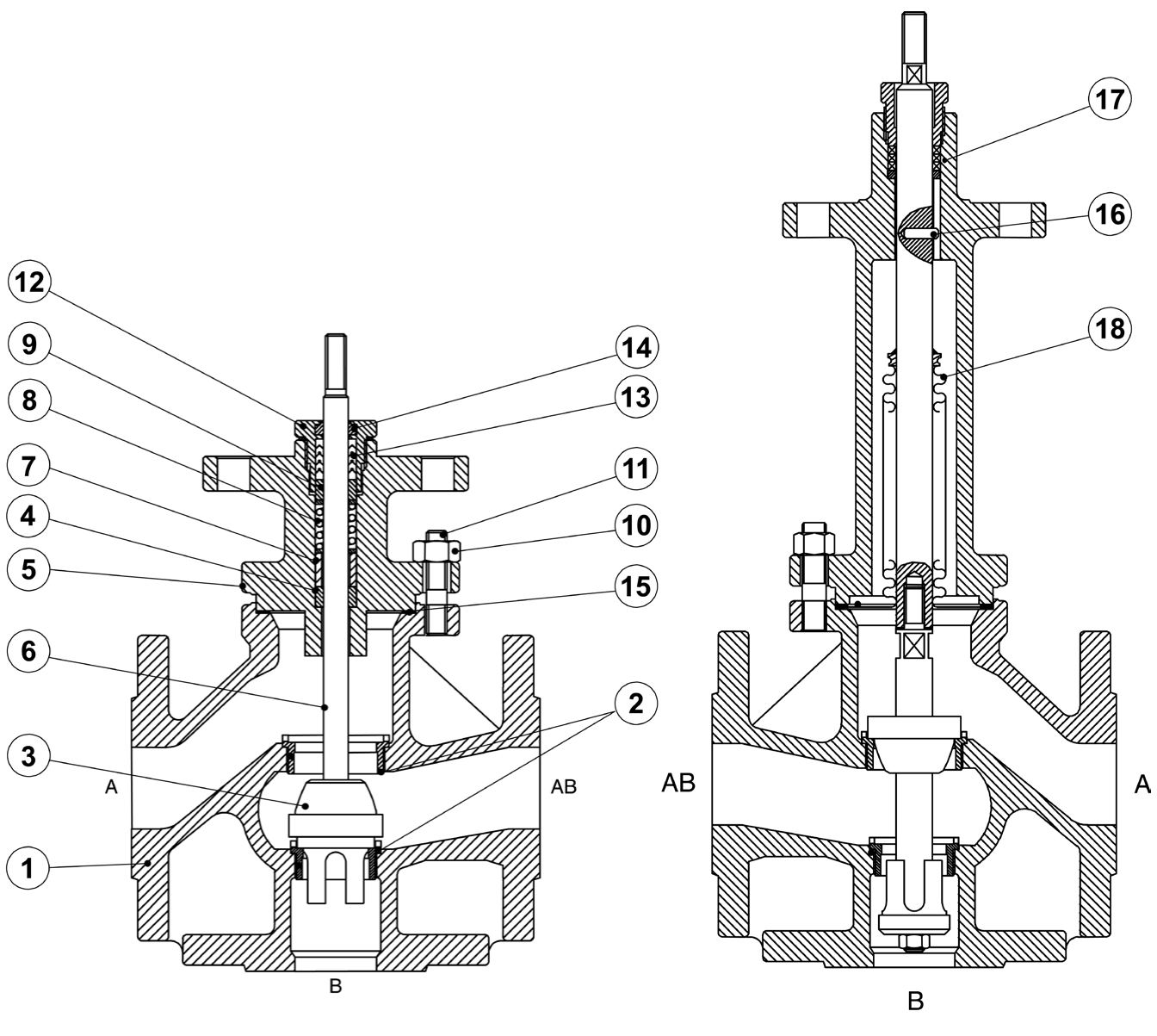

СПЕЦИФИКАЦИЯ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

№	Позиция	Материал	Схема
1	Корпус	Высокпроч. чугун GJS-400-18-LT
2	Седло*	Нерж. сталь AISI 420 / 1.4021
3	Плунжер*	Нерж. сталь AISI 420 / 1.4021
4	Нижняя направляющая штока	Графит с PTFE
5	Крышка	Высокпроч. чугун GJS-400-18-LT
6	Шток*	Нерж. сталь AISI 420 / 1.4021
7	Уплотнение*	Нерж. сталь AISI 303 / 1.4305
8	Пружина	Нерж. сталь AISI 301 / 1.4310
9	Верхняя направляющая штока	Графит с PTFE
10	Гайки	Угл.сталь C35E / 1.1181
11	Шпильки	Угл.сталь C35E / 1.1181
12	Уплотнительная гайка*	Нерж. сталь AISI 303 / 1.4305
13	Шевронный пакет*	Графит с PTFE
14	Кольцо	FPM
15	Уплотнение*	Нерж. сталь / Графит
16	Фиксирующая шпилька	Нерж. сталь А2-70
17	Дополнительный пакет уплотнений*	Нерж. сталь / Графит
18	Металлические сильфоны	Нерж. сталь AISI 316Ti / 1.4571

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G

Клапан со стандартной крышкой						Клапан с сильфонным уплотнением

Размеры	Типоразмер, DN
Размеры	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
А	130	150	160	180	200	230	290	310	350	400	480
В	65	70	75	80	90	100	120	130	150	200	210
С	143	157	151	158	163	166	209	209	217	319	334
С1	265	279	273	280	285	288	418	418	426	529	544
D	56
D1	96
E	M10
E1	M12
F	100
M	17

Примечание: фланцы PN16 DN65 стандартно поставляются с 4 отверстиями, 8 отверстий согласно EN1092-2 по запросу.

МАССА РЕГУЛИРУЮЩЕГО ТРЕХХОДОВОГО КЛАПАНА ADCA ADCATROL V253G, кг

	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
Стандартная крышка	8	9	10	12,5	14	16	32	36	51	107	130
Сильфонное уплотнение	10	11	11,5	14,5	16	19	36	40	54	95	125
