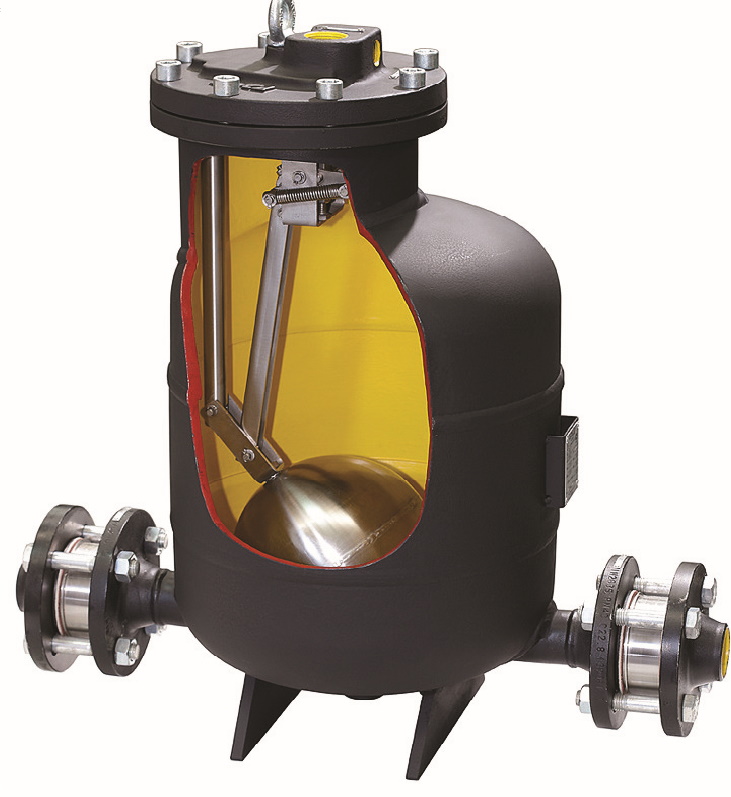

Конденсатный насос ADCAMAT POP-S(SS), механический, углеродистая и нержавеющая сталь, DN25...80, PN16, фланцевый

Технические характеристики

Условный диаметр	25...80 мм
Давление пара/воздуха	до 10 бар
Производительность	до 6080 кг/час
Объем	16...25 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	нет

Применение

Конденсатоный насос ADCAMAT POP предназначен для перекачивания конденсата, масла и других высокотемпературных жидкостей при помощи пара, воздуха или других инертных газов. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Изготавливается из углеродистой или нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатный насос ADCAMAT POP-S(SS), механический, углеродистая или нержавеющая сталь, DN25...80, PN16, Тмакс +250°С, фланцевый

Применение КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS)

Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара,сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS)

Диаметр присоединения	DN 25х25/40х40/50х50	DN 80x50	DN 100
Максимально допустимая температура	250 С
Максимальное давление перекачиваемой жидкости	1,6 МПа
Давление рабочей среды (пар,газ)	0,05-1,0 МПа
Максимальная вязкость	5 по Энглеру
Минимальная плотность	0,80 кг/дм³
Объем, перекачиваемый за цикл, л	16	25	325
Материальное исполнение	Углеродистая сталь Нержавеющая сталь		Углеродистая сталь
Тип присоединения	Фланцевое

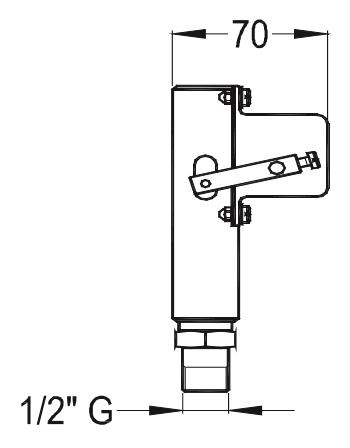

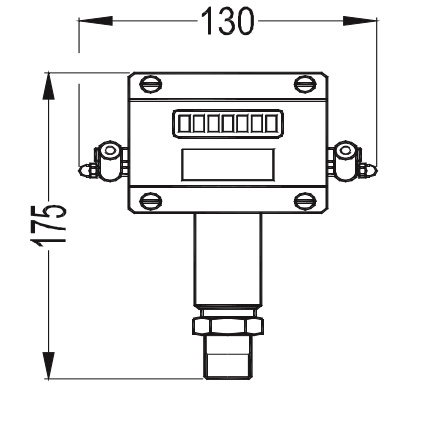

ОПЦИИ	Счетчик циклов срабатывания

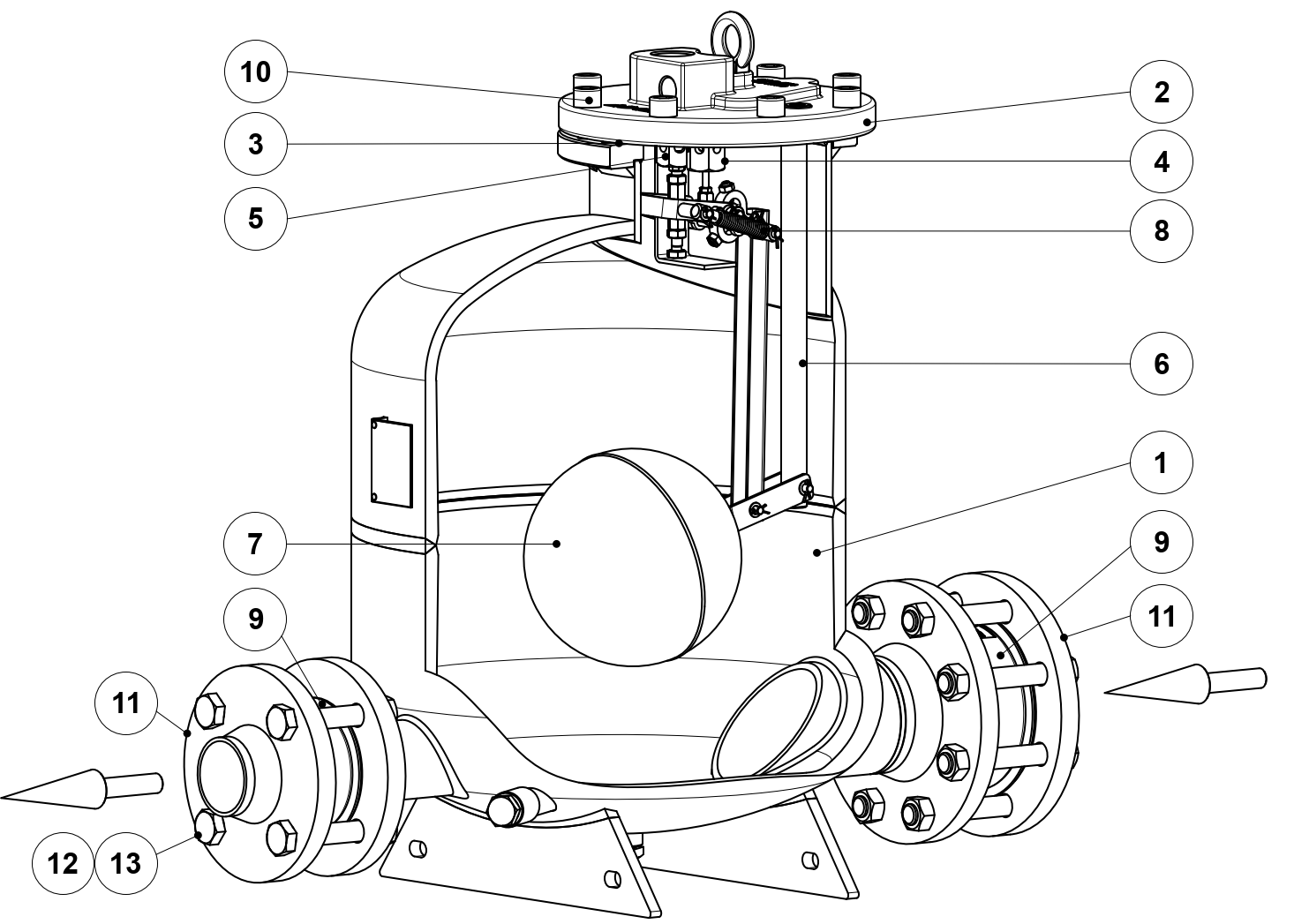

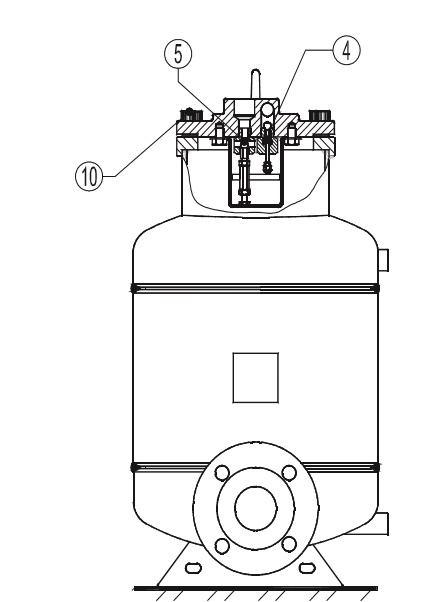

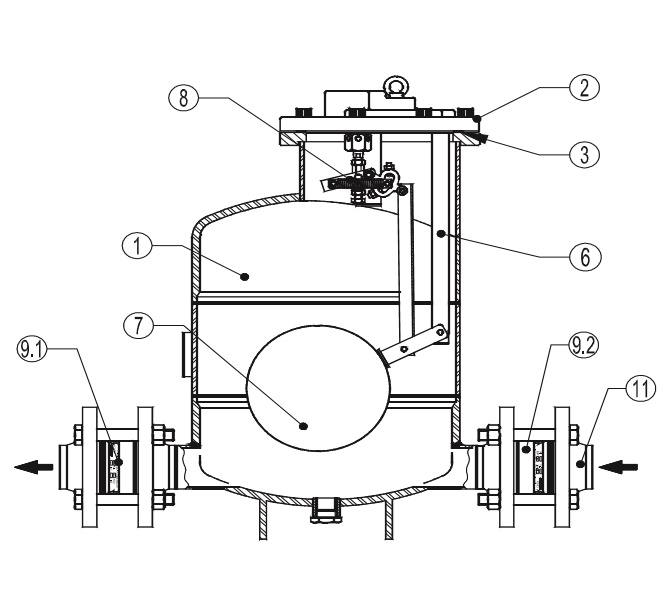

СПЕЦИФИКАЦИЯ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS)

Поз.	Наименование	Материал – POP-S	Материал – POP-SS	Схема
1	Корпус	P265GH	AISI316
2	Крышка	GJS-400–15 / 0.7040	AISI316
3	*Прокладка крышки	безасбестовая	безасбестовая
4	*впускной клапан с седлом (в сборе)	Нержавеющая сталь	Нержавеющая сталь
5	*выпускной клапан с седлом (в сборе).	Нержавеющая сталь	Нержавеющая сталь
6	Внутренний рычажный механизм	Нержавеющая сталь	Нержавеющая сталь
7	*Поплавок	Нержавеющая сталь	Нержавеющая сталь
8	*Пружины в сборе.(2шт.)	Инконель	Инконель
9.1	* обратный клапан	CF8M / 1.4408	CF8M / 1.4408
10,12,13	Болт/Гайки	Сталь 8.8	A2–70
11	**Фланцы PN16 EN 1092–1	P250GH / 1.0460	AISI316 / 1.4401

* Поставляемые запасные части.
** Приварные фланцы EN 1092–1. Резьбовые фланцы по запросу.

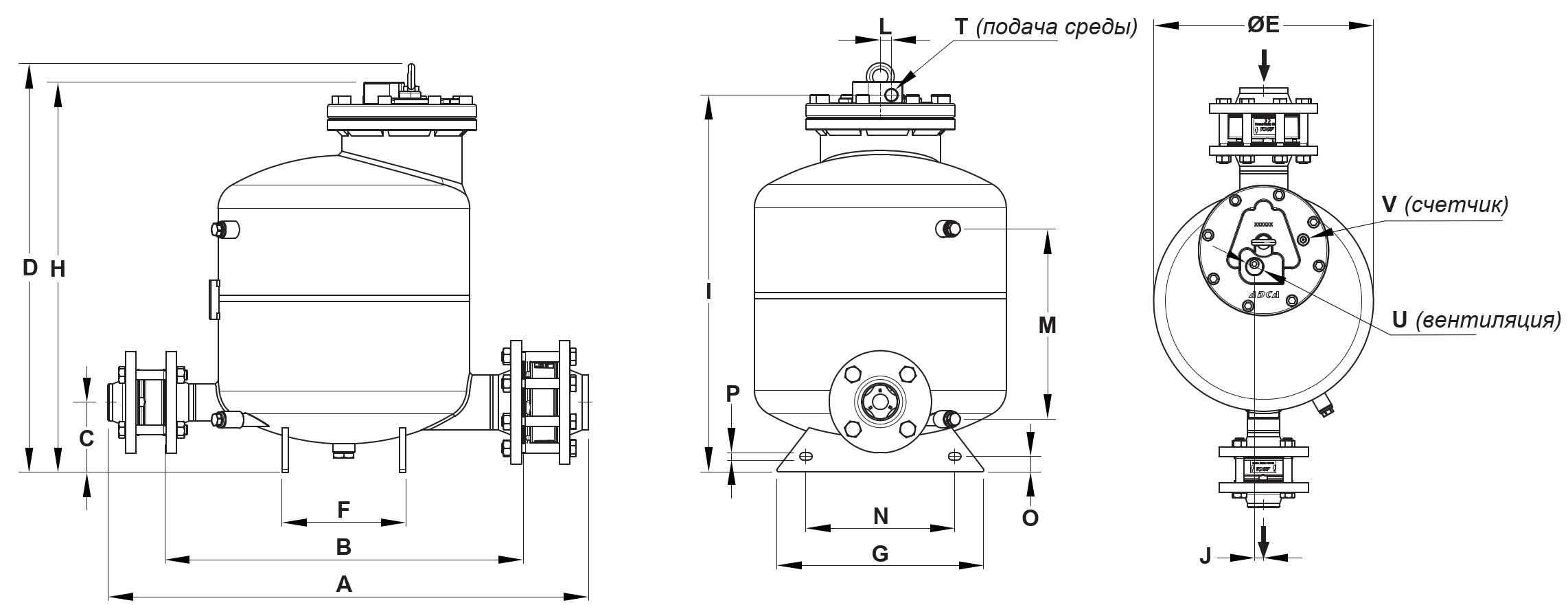

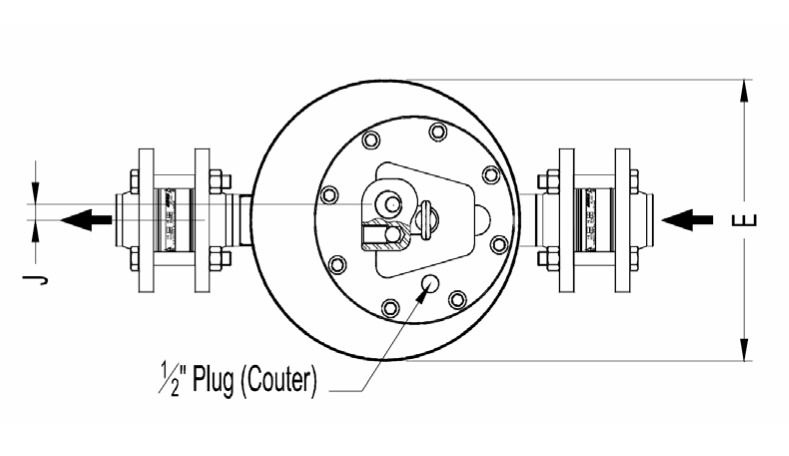

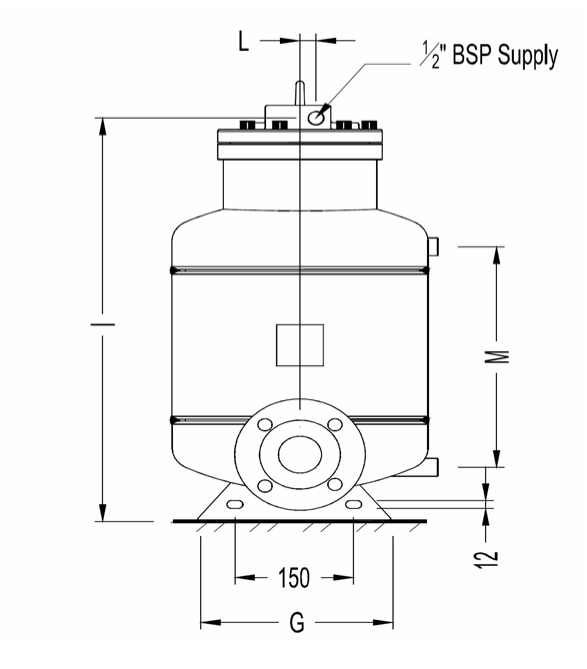

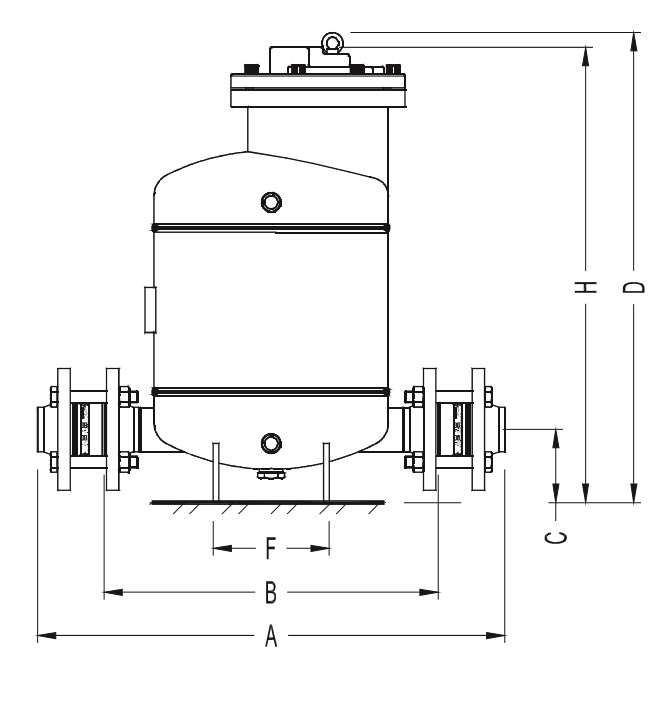

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS) (мм)

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

DN	Код для заказа^#(углеродистая сталь)	A *	B	C	D	E	F	G	H	I	J	L	M	Вес кг	Объем дм³
25	V52.47M2.55	578	444	100	640	323	160	250	617	598	17	18	327	71	31,7
40	V52.47M2.75	615	454	100	640	323	160	250	617	598	17	18	327	72,8	31,8
50	V52.47M2.85	644	460	100	640	323	160	250	617	598	17	18	327	74,5	31,9
80x50	V52.47M2.105	776	580	113	650	406	200	340	627	608	17	18	307	78,5	48,9

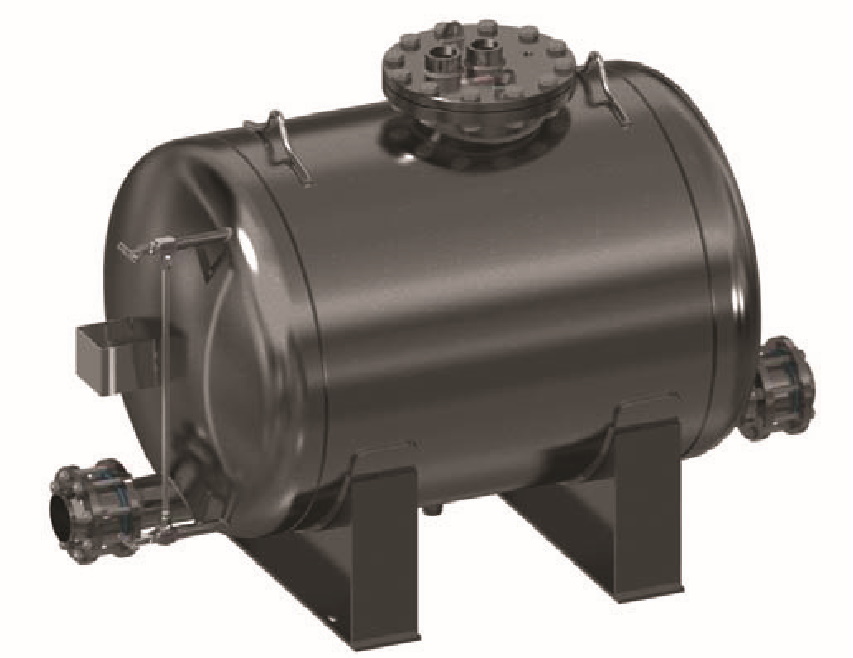

100	V52.47M2.115	1705	1473	229	1200	900	715	753	960	564			710	565	1028

* A – с приварными воротниковыми фланцами EN 1092–1

ПРОИЗВОДИТЛЕЬНОСТЬ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS) ( кг/ч)

КОРРЕКЦИЯ ПРИ ИСПОЛЬЗОВАНИИ ГАЗОВ В КАЧЕСТВЕ РАБОЧЕЙ СРЕДЫ

% ПРОТИВОДАВЛЕНИЕ ПРОТИВ РАБОЧЕЕ ДАВЛЕНИЕ (BP/MP)	10%	30%	50%	70%	90%
Корректирующий коэффициент	1,04	1,08	1,12	1,18	1,28

ВНИМАНИЕ!

Рекомендуется использовать ресивер для временного удержания жидкости и предотвращения затопления оборудования, пока насос выполняет цикл перекачки. Можно использовать трубу большого диаметра определенной длины. Рекомендуемые размеры ресивера приведены в таблице

НАСОС	DN 25 x 25	DN 40 x 40	DN 50 x 50	DN 80 x 50
Диаметр дтрубы, длинна 1 метр, мм	150	150	200	250

ТАБЛИЦА РАСХОДА КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S(SS), КГ/Ч

Управл. давление, бар	Общий объем, бар	Производительность, кг/ч Установка с высотой заполнения 300 мм
Управл. давление, бар	Общий объем, бар	DN 25 x DN 25	DN 40 x DN 40	DN 50 x DN 50	DN 80 x DN 50	DN 100 x DN 10
1	0,35	840	1490	2320	4480	13130
2		1030	1520	3160	5240	17100
3		1140	1640	3560	5640	22100
4		1180	1680	3840	5840	23800
5		1240	1740	3910	5900	24830
6		1270	1760	3940	5980	25850
8		1300	2200	3990	6030	27920
10		1310	2205	4000	6080	29800
2	1	805	1560	2550	4080	16630
3		940	1790	2990	4720	19300
4		1080	1930	3160	5080	21400
5		1110	2010	3200	5280	23050
6		1140	2090	3250	5400	24100
8		1180	2190	3280	5490	26150
10		1190	2200	3320	5560	28200
3	2	780	1495	2470	3510	13210
4		900	1690	2620	3950	15500
5		1000	1820	2830	4230	17280
6		1040	1910	2860	4740	18400
8		1100	2010	2880	4880	19900
10		1110	2060	2900	4960	21410
4	3	740	1400	2360	3480	11860
5		860	1545	2540	3640	12900
6		910	1675	2560	3720	13150
8		970	1805	2590	4050	14200
10		980	1850	2650	4110	14980
5	4	720	1335	2280	2690	11700
6		820	1480	2460	2860	12150
8		910	1675	2500	3190	13200
10		930	1760	2540	3380	13760
6	5	680	1290	2080	2520	-
8		740	1530	2180	2740	-
10		810	1630	2220	2860	-
7	6	660	1230	1880	1940	-
8		730	1370	1940	2240	-
10		820	1490	2150	2360	-
