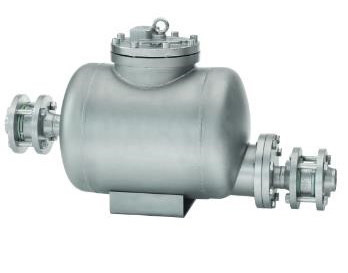

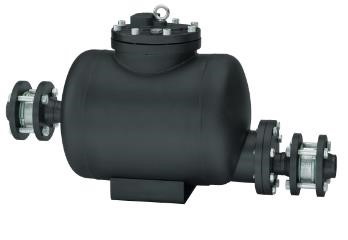

Конденсатный насос ADCA APST, с встроенным конденсатоотводчиком, углеродистая и нержавеющая сталь, DN50x50 и 80x50, PN16, фланцевый

Технические характеристики

Условный диаметр	50Х50 80Х50 мм
Давление пара/воздуха	до 10 бар
Производительность конденсатоотводчика	до 30 000 кг/час
Производительность насоса	до 4 580 кг/час
Объем	22 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	есть, поплавовый

Применение

Конденсатный насос ADCAMAT ADCA APST с конденсатоотводчиком предназначен для перекачивания конденсата, при помощи пара. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Отличается встроенным конденсатоотводчиком, который отводит конденсат при наличии давления в системе возврата конденсата.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатный насос ADCA APST, с встроенным конденсатоотводчиком, углеродистая и нержавеющая сталь, DN50x50 и 80x50, PN16, фланцевый

ОПИСАНИЕ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST

Автоматические перекачивающие конденсатоотводчики ADCAMAT APST представляют собой комбинацию поплавкового конденсатоотводчика и механического конденсатного насоса в одном устройстве. Автоматические перекачивающие конденсатоотводчики специально разработаны для ситуаций, где возможен останов и накопление конденсата, вызванного временным недостаточным перепадом давления. Автоматические перекачивающие конденсатоотводчики предотвращают затопление оборудования (например, теплообменника), риски гидроударов, коррозионный износ и нежелательные колебания температуры продукта. Типовыми применениями является установка на потребителях пара, для которых не допустимо подтопление, например, варочные котлы с паровой рубашкой, прессы-вулканизаторы, паровоздушные калориферы и т.д. При этом один перекачивающий конденсатоотводчик работает только с одним потребителем. Конденсатоотводчики могут использовать также для удаления конденсата от оборудования, находящегося под вакуумом. Не требуют электричества и не подвержены кавитации.

ПРИНЦИП РАБОТЫ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST

В ситуациях, когда давление на входе падает до величины противодавления, конденсат начинает накапливаться внутри корпуса конденсатоотводчика до его полного заполнения, в этот момент срабатывает специальный механизм, подающий внутрь конденсатоотводчика управляющую среду (пар), которая своим давлением вытесняет конденсат в конденсатную линию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST

Типоразмер, DN	DN 2"х 2", DN 3"x 2", DN 50x50 мм, DN 80x50 мм
Номинальное давление, PN	16 бар
Максимальное рабочее давление управляющей среды	10 бар
Минимальное рабочее давление управляющей среды	1 бар
Управляющая среда	Пар
Максимальная плотность	0,80 кг/л
Расход насоса за 1 цикл	22 л
Материал исполнения	ADCAMAT APSTS – углеродистая сталь ADCAMAT APSTS-HC – высокая пропускная способность, углеродистая сталь ADCAMAT APSTSS – нержавеющая сталь ADCAMAT APSTSS-HC – высокая пропускная способность, нержавеющая сталь
Присоединения	Фланцевое EN 1092–1 PN16 Фланцевое ASME B16.5 Класс 150 Внутренняя резьба ISO7 Rp (резьбовые фланцы) Специальное фланцевое по запросу
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Указатель уровня

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST

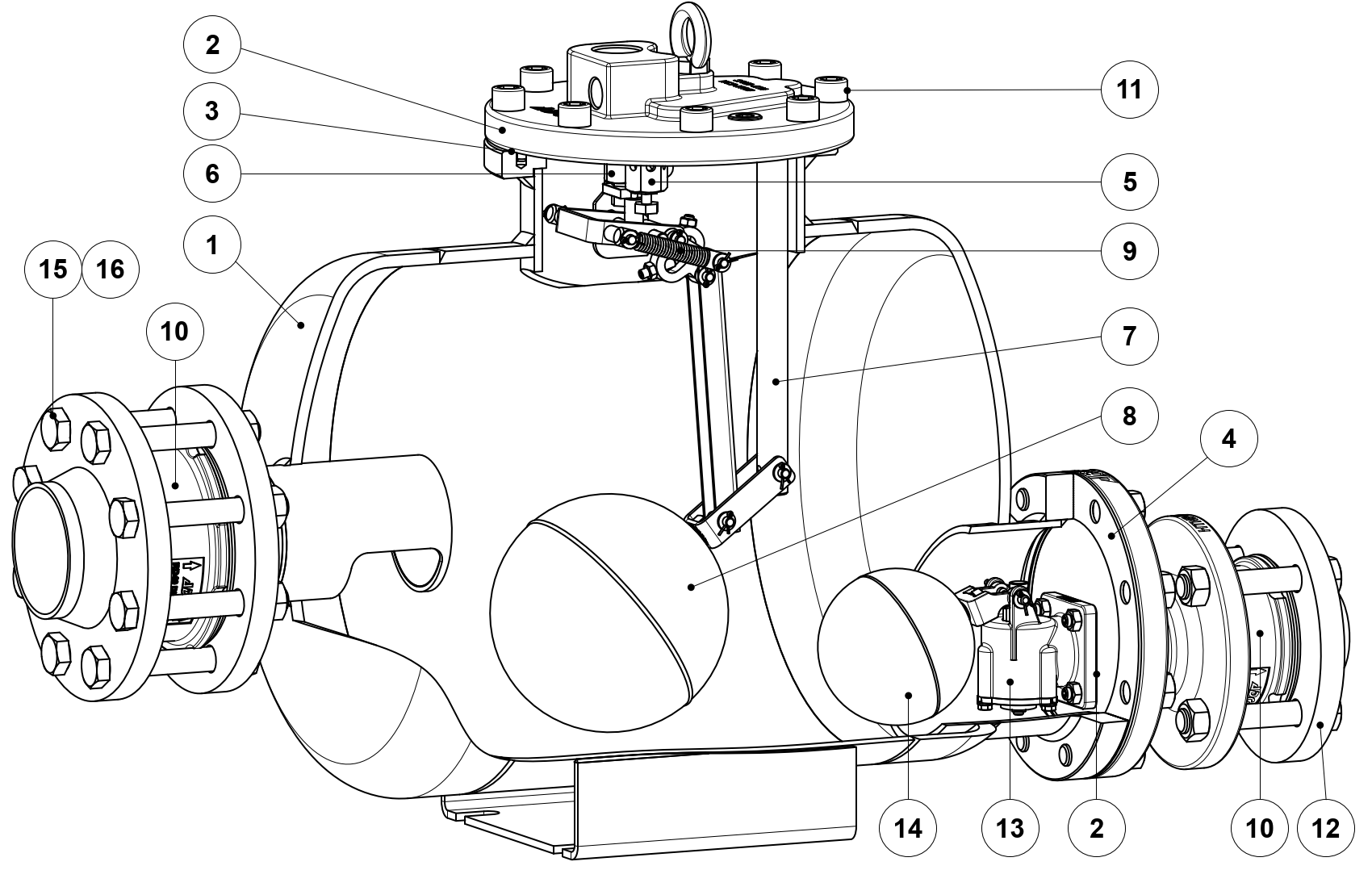

№	Наименование	Материал		Схема
1	Корпус	Угл.сталь. P265GH / 1.0425	Нерж.сталь AISI316
2	Крышка	Угл.сталь WCB/1.0619	Нерж.сталь CF8M
3	Уплотнение*	Нерж.сталь/Графит	Нерж.сталь/Графит
4	Уплотнение крышки	Нерж.сталь/Графит	Нерж.сталь/Графит
5	Впускной клапан/Седло в сборе*	Нержавеющая сталь	Нержавеющая сталь
6	Выпускной клапан/Седло в сборе*	Нержавеющая сталь	Нержавеющая сталь
7	Внутренний механизм	Нержавеющая сталь	Нержавеющая сталь
8	Поплавок*	Нержавеющая сталь	Нержавеющая сталь
9	Пружинная сборка (2 ед.)*	Инконель	Инконель
10	Обратный клапан*	A351 CF8M / 1.4408	A351 CF8M / 1.4408
11	Болт	Угл.сталь 8.8	Нерж.сталь А2-70
12	Ответный фланец	Угл.сталь	Нерж.сталь AISI316
13	Механиз конденсатоотводчика	Нержавеющая сталь	Нержавеющая сталь
14	Поплавок конденсатоовтодчика	Нержавеющая сталь	Нержавеющая сталь
15	Болт	Угл.сталь 8.8	Нерж.сталь А2-70
16	Гайка	Угл.сталь 8.8	Нерж.сталь А2-70

ПРОИЗВОДИТЕЛЬНОСТЬ В РЕЖИМЕ КОНДЕНСАТООТВОДЧИКА, кг/ч

Модель	Типоразмер	Перепад давления, бар
Модель	Типоразмер	0,1	0,3	0,5	0,7	1,0	1,5	2,0	4,5	7,0	10,0
APST	2"x2" – DN 50x50	1800	3000	3900	4450	5000	6100	7100	10000	13750	16000
APST-HC	2"x2" – DN 50x50	2400	5900	7550	9050	11000	14000	15500	22500	26500	30000
APST	3"x2" – DN 80x50	1800	3000	3900	4450	5000	6100	7100	10000	13750	16000
APST-HC	3"x2" – DN 80x50	2400	5900	7550	9050	11000	14000	15500	22500	26500	30000

ПРОИЗВОДИТЕЛЬНОСТЬ В РЕЖИМЕ НАСОСА С МИНИМАЛЬНЫЙ ПОДПОРОМ 300 мм, кг/ч*

Давление управляющей среды, бар	Общий напор, бар	DN 2"x2" DN 50x50	DN 3"x2" DN 80 х 50
1	0,35	2290	2640
2		3130	3610
3		3530	4070
4		3810	4390
6		3910	4500
8		3960	4570
10		3670	4580
2	1,0	2520	2910
3		2960	3420
4		3130	3610
6		3220	3710
8		3250	3750
10		3290	3800
3	2	2440	2810
4		2590	2990
5		2800	3220
6		2830	3270
8		2850	3290
10		2870	3300
4	3	2330	2680
5		2510	2900
6		2530	2920
8		2560	2960
10		2620	3030
5	4	2250	2600
6		2430	2810
8		2470	2860
10		2510	3010
6	5	2050	2370
8		2150	2490
10		2190	2540
7	6	1850	2140
8		1910	2210
10		2120	2450

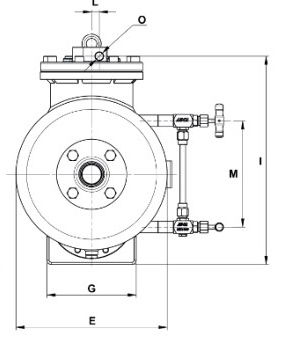

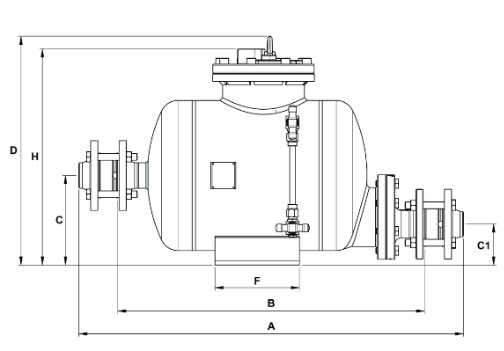

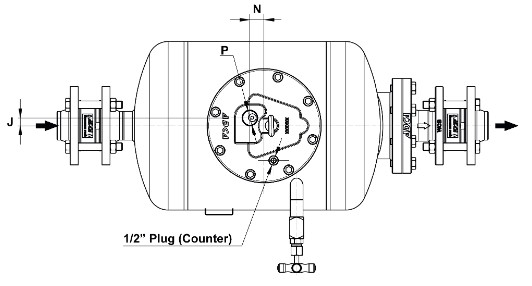

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST– PN 16

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	A*	B*	C	C1	D	E	F	G	H	I	J	L	M	N	O**	P**	Масса, кг	Объем, л
DN 50 х 50 мм	910	726	212	97	542	356	200	210	512	490	17	18	250	30	1/2"	1"	84	45
DN 80x50 мм	924	728	212	97	542	356	200	210	512	490	17	18	250	30	1/2"	1"	91	45

* Габаритные размеры могут отличаться, если запрашиваются резьбовые фланцы.

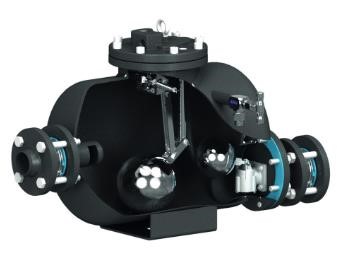

ПРИНЦИП РАБОТЫ КОНДЕНСАТНОГО НАСОСА (ПЕРЕКАЧИВАЮЩЕГО КОНДЕНСАТООТВОДЧИКА) ADCA ADCAMAT APST


	1. В первую очередь, паровой впускной клапан закрыт, а выпускной клапан открыт. Поскольку конденсат течет в корпус через впускной обратный клапан, APST может работать в замкнутом контуре одним из двух способов (как конденсатоотводчик или насос, работающий под давлением).

	2. Если давление на входе превышает противодавление, APST работает как конденсатоотводчик, непрерывно сбрасывая конденсат за счет перепада давления. В этот момент впускной клапан пара остается закрытым, а выпускной клапан - открытым.

	3. Как только, например, регулирующий клапан оборудования начнет модулировать, давление пара снизится. Более низкий перепад давления снижает способность APST разряжаться как конденсатоотводчик, вызывая повышение уровня конденсата внутри корпуса. На этом этапе может даже возникнуть вакуум.

	4. Если такая ситуация сохранится, конденсат в итоге затопит оборудование, вызывая проблемы. Однако при использовании APST, когда поплавок достигает своего наивысшего положения, срабатывает механизм мгновенного действия, закрывая выпускной клапан и открывая впускной клапан пара. Пар заменит необходимое положительное давление для откачки конденсата. На этом этапе APST работает как насос, работающий под давлением

	5. Поплавок начинает опускаться, когда уровень конденсата внутри корпуса падает и сливается в систему возврата. Когда поплавок достигает крайнего нижнего положения, механизм мгновенного действия сбрасывается.

	6. Когда клапан рабочего пара закрывается, а выпускной клапан открывается, уравнивая давление в корпусе с давлением на входе, конденсат снова пропускается в APST. Затем цикл повторяется, и при достаточном перепаде давления APST возобновляет работу как конденсатоотводчик или, иначе, как насос.
