Конденсатный насос ADCAMAT PPA-312, механический, углеродистая сталь, DN50x50 и 80x50, PN16, фланцевый

Технические характеристики

Условный диаметр	50Х50 80Х50 мм
Давление пара/воздуха	до 10 бар
Производительность	до 7 540 кг/час
Объем	45 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	нет

Применение

Конденсатный насос ADCAMAT PPA-312 предназначен для перекачивания конденсата, масла и других высокотемпературных жидкостей при помощи пара, воздуха или других инертных газов. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Отличается малой необходимой высотой заполнения

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Конденсатный насос ADCA ADCAMAT PPA-312, механический, углеродистая сталь, DN50x50 и 80x50, PN16, фланцевый

ОПИСАНИЕ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312

Насосы конденсатные механические ADCAMAT PPA312 рекомендуются для перекачивания высокотемпературных неагрессивных жидкостей, таких как конденсат, масла и другие. При определенных условиях насосы могут дренировать закрытую емкость, находящуюся под вакуумом или давлением. Насосы приводятся в действие давлением пара или сжатого воздуха или других газов, не требуют электричества, идеально подходят для работы в пожаро-, взрывоопасных зонах. Насосы просты в монтаже, надежная конструкция и принцип работы позволяют существенно снизить затраты на их обслуживание.

ПРИНЦИП РАБОТЫ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312

Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения, в свою очередь, через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе. Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний(поставляется по запросу), который может быть установлен в крышке насоса. Зная объем жидкости, помещающийся в насосе за один цикл и количество срабатываний, можно получить информацию по расходу за интересующие вас промежутки времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312

Типоразмер, DN	DN 50x50 мм, DN 80x50 мм
Номинальное давление, PN	16 бар
Максимальное рабочее давление управляющей среды	10 бар
Минимальное рабочее давление управляющей среды	1 бар
Управляющая среда	Пар или сжатый воздух
Максимальная плотность	0,80 кг/л
Расход насоса за 1 цикл	45 л
Максимальная вязкость	5^оЭнглера
Материал исполнения	Углеродистая сталь
Присоединения	Фланцевое EN 1092–1 PN16 Фланцевое ASME B16.5 Класс 150 Специальное фланцевое по запросу
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Указатель уровня

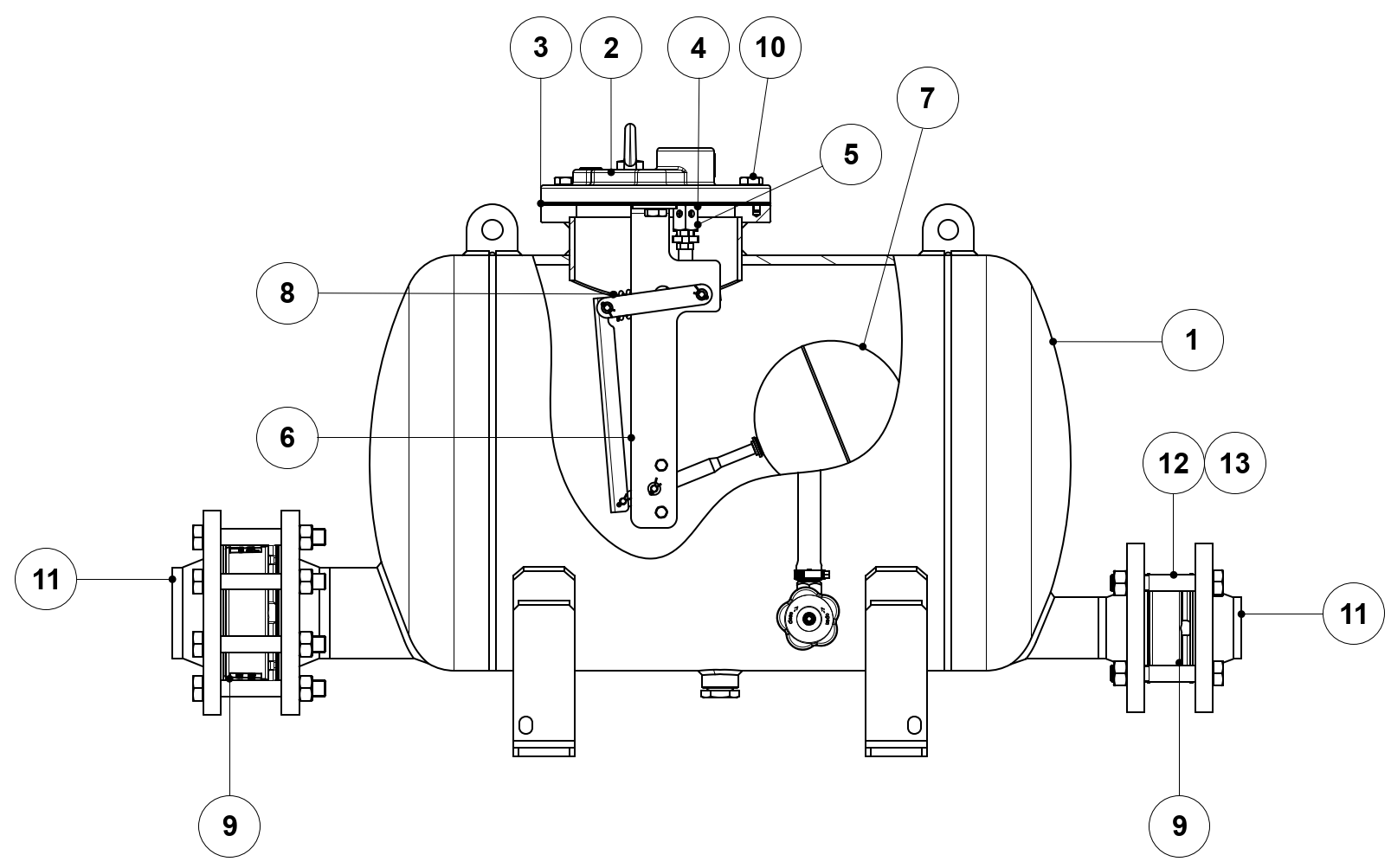

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312

№	Наименование	Материал	Схема
1	Корпус	P265GH / 1.0425; P235GH / 1.0345; S235JR / 1.0038
2	Крышка	GJS-400-15 / 0.7040
3	Уплотнение*	Без асбестовое
4	Впускной клапан/Седло в сборе*	Нержавеющая сталь
5	Выпускной клапан/Седло в сборе*	Нержавеющая сталь
6	Внутренний механизм	Нержавеющая сталь
7	Поплавок*	Нержавеющая сталь
8	Пружинная сборка (2 ед.)*	Инконель
9.1	Выпускной обратный клапан RD40*	A351 CF8M / 1.4408
9.2	Впускной обратный клапан RD40*	A351 CF8M / 1.4408
10	Болты	Сталь 8.8
11	PN 16 EN 1092-1 фланцы**	P250GH / 1.0460

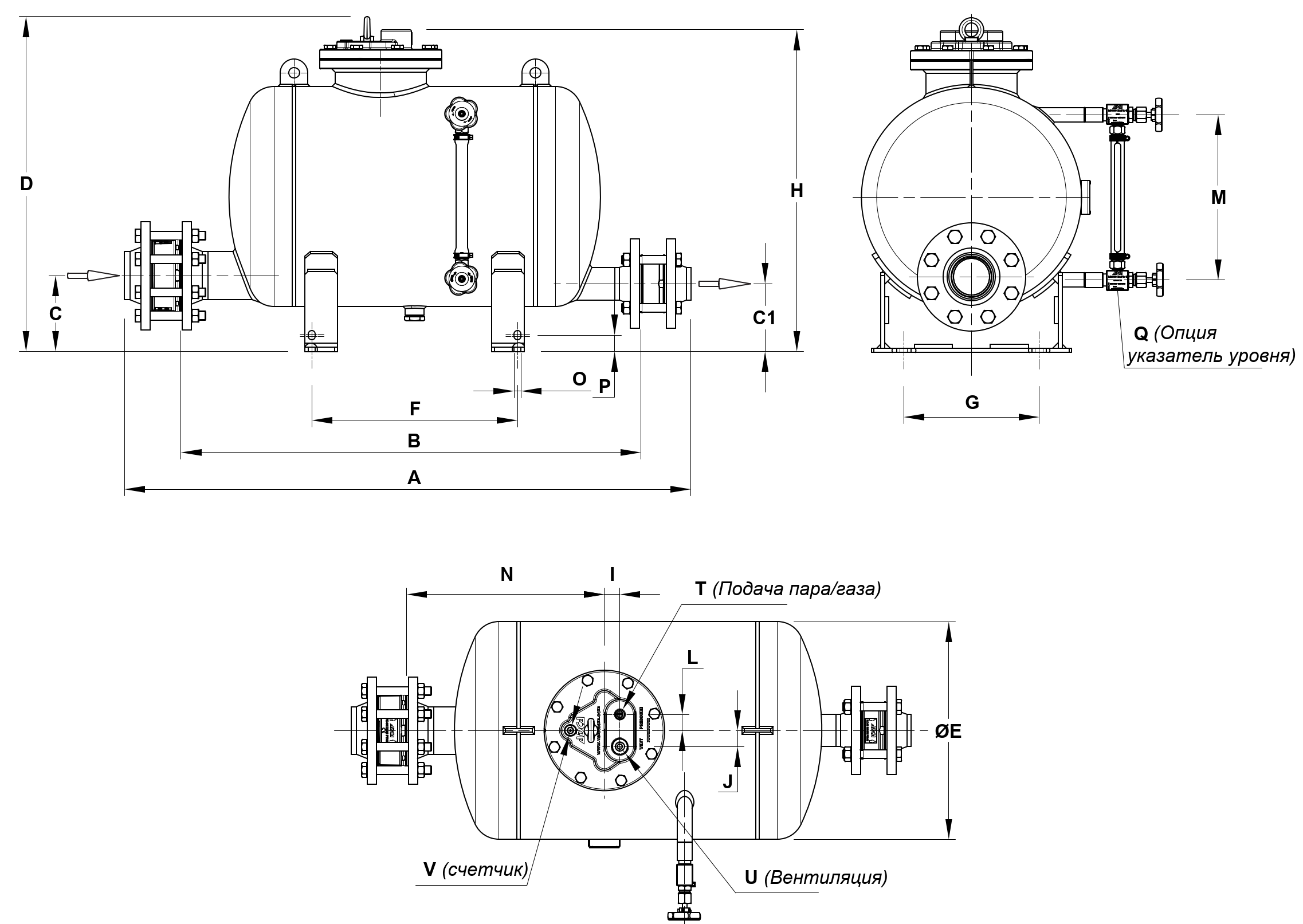

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312, ММ

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	А	B	С	С1	D	ШE	F	G	H	I	J	L	M	N	O	P	Q	T	U	V	Масса, кг	Объем, л
DN 50 х 50 мм	1020	836	125	125	619	406	380	250	595	29	30	30	305	355	13	30	1/2"	1/2"	1"	1/2"	109	75,5
DN 80x50 мм	1046	850	140	125	619	406	380	250	595	29	30	30	305	369	13	30	1/2"	1/2"	1	1/2"	113	76

ПРОИЗВОДИТЕЛЬНОСТЬ КОНДЕНСАТНОГО НАСОСА ADCA ADCAMAT PPA-312, ВЫСОТА ЗАПОЛНЕНИЯ 300 мм, кг/ч*

Давление управляющей среды, бар	Общий напор, бар	DN 50x50	DN 80x50
1	0,35	3125	4070
1,7		4625	5980
3,5		4810	6845
5		4905	6935
7		5075	7030
8,5		5250	7520
10		5280	7540
1,7	1,0	3170	4075
3,5		4350	5800
5		4880	6430
7		4950	6480
8,5		5120	6845
10		5150	6870
2,5	1,5	3120	3670
3,5		3760	4625
5		4585	5660
7		4635	5755
8,5		4680	5895
10		4695	5925
3,5	3	2580	2990
4		2990	3805
5		3440	4440
7		3810	4575
8,5		4260	4665
10		4285	4695
4,5	4	2030	2715
5		2120	2900
7		2900	3215
8,5		2985	3355
10		3000	3385

УВЕЛИЧИВАЮЩИЕ ПРОИЗВОДИТЕЛЬНОСТЬ КОЭФФИЦИЕНТЫ ДЛЯ УПРАВЛЯЮЩЕЙ СРЕДЫ, ОТЛИЧНОЙ ОТ ПАРА (ДЛЯ СЖАТОГО ВОЗДУХА ИЛИ ГАЗОВ)

Коэффициент	% отношения полного противодавления к рабочему давлению управляющей среды газа (BP/MP)
	10	30	50	70	90
	1,04	1,08	1,12	1,18	1,28

ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ ДЛЯ РАЗНОЙ ВЫСОТЫ НАПОРА (ЗАПОЛНЕНИЯ)

Типоразмер насоса, мм	Высота напора, мм
Типоразмер насоса, мм	150	300	600	900
DN 50 х 50, DN 80 x 50	0,9	1	1,08	1,20

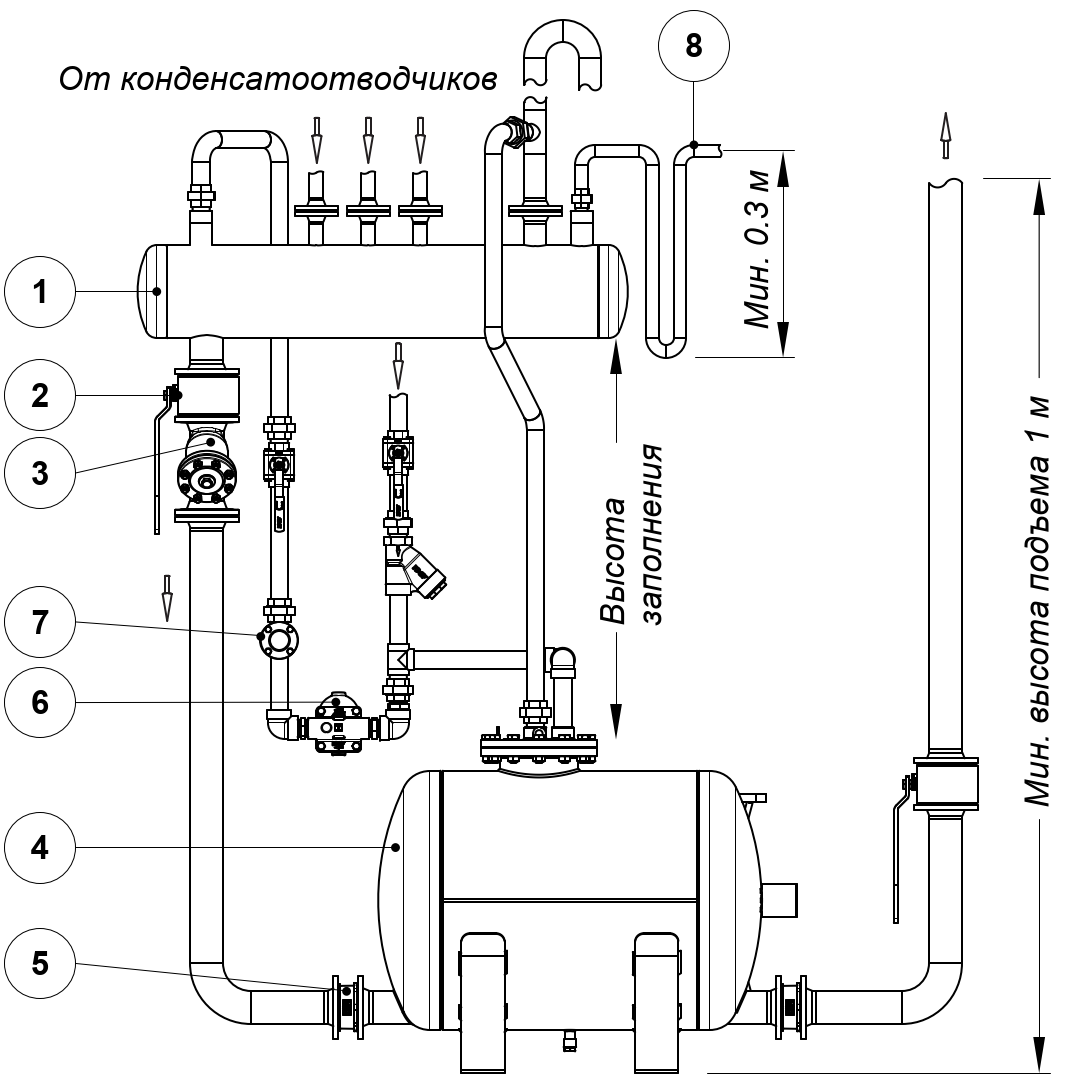

СХЕМА УСТАНОВКИ КОНДЕНСАТНОГО НАСОСА ( ПРИМЕРНАЯ)

№ Поз.	Оборудование	№ Поз.	Оборудование
1	Ресивер	5	Обратный клапан
2	Запорный клапан	6	Конденсатоотводчик
3	Фильтр	7	Смотровое стекло
4	Конденсатный насос	8	Трубка перелива
