Конденсатный насос ADCAMAT POP-S, механический, углеродистая сталь, DN100, PN16, фланцевый

Технические характеристики

Условный диаметр	100 мм
Давление пара/воздуха	до 10 бар
Производительность	до 29 800 кг/час
Объем	325 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	нет

Применение

Конденсатоный насос ADCAMAT POP предназначен для перекачивания конденсата, масла и других высокотемпературных жидкостей при помощи пара, воздуха или других инертных газов. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Изготавливается из углеродистой или нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Конденсатный насос ADCAMAT POP-S, механический, углеродистая сталь, DN100, PN16, Тмакс +250°С, фланцевый

Применение КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S

ADCAMAT POP-S предназначен для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара,сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S

Диаметр присоединения	DN 100
Максимально допустимая температура	250 С
Максимальное давление перекачиваемой жидкости	1,6 МПа
Давление рабочей среды (пар,газ)	0,05-1,0 МПа
Максимальная вязкость	5 по Энглеру
Минимальная плотность	0,80 кг/дм³
Объем, перекачиваемый за цикл, л	325
Материальное исполнение	Углеродистая сталь
Тип присоединения	Фланцевое
ОПЦИИ	Счетчик циклов срабатывания

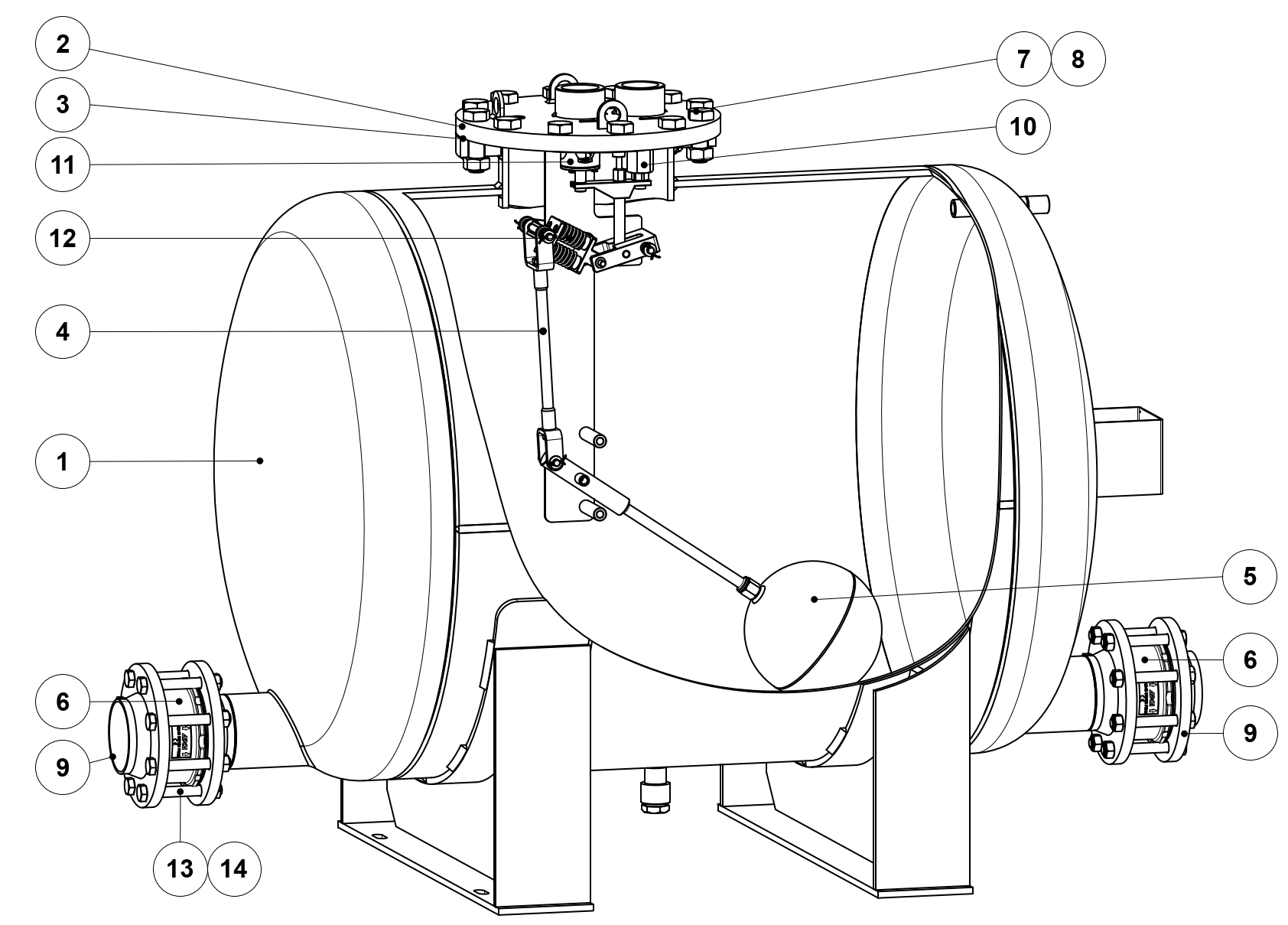

СПЕЦИФИКАЦИЯ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S

Поз.	Наименование	Материал – POP-S	Схема
1	Корпус	Угл. сталь P265GH
2	Крышка	Угл. сталь P250GH
3	*Прокладка крышки	безасбестовая
4	Внутренний рычажный механизм	Нержавеющая сталь
5	*Поплавок	Нержавеющая сталь
6	*Обратный клапан	Нержавеющая сталь
7	Болт	Сталь 8.8
8	Гайка	Сталь 8.8
9	**Ответный фланец	Угл. сталь P250GH
10	*впускной клапан с седлом (в сборе)	Нержавеющая сталь
11	*выпускной клапан с седлом (в сборе)	Нержавеющая сталь
12	*Пружины в сборе.(2шт.)	Инконель
13	Болт	Сталь 8.8
17	Гайка	Сталь 8.8

* Поставляемые запасные части.
** Приварные фланцы EN 1092–1.

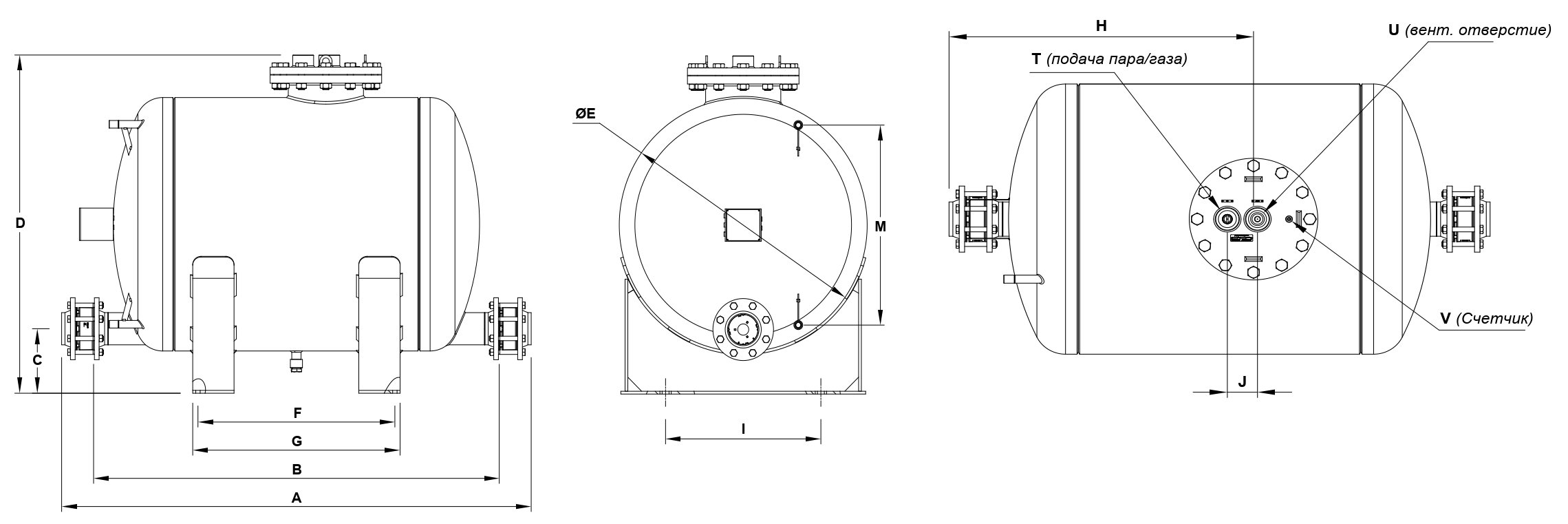

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S (мм)

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

DN	Код для заказа^#(углеродистая сталь)	A *	B	C	D	E	F	G	H	I	J	L	M	Вес кг	Объем дм³
100	V52.47M2.115	1705	1473	229	1200	900	715	753	960	564			710	565	1028

* A – с приварными воротниковыми фланцами EN 1092–1

ПРОИЗВОДИТЛЕЬНОСТЬ КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S ( кг/ч)

КОРРЕКЦИЯ ПРИ ИСПОЛЬЗОВАНИИ ГАЗОВ В КАЧЕСТВЕ РАБОЧЕЙ СРЕДЫ

% ПРОТИВОДАВЛЕНИЕ ПРОТИВ РАБОЧЕЕ ДАВЛЕНИЕ (BP/MP)	10%	30%	50%	70%	90%
Корректирующий коэффициент	1,04	1,08	1,12	1,18	1,28

ВНИМАНИЕ!

Рекомендуется использовать ресивер для временного удержания жидкости и предотвращения затопления оборудования, пока насос выполняет цикл перекачки. Можно использовать трубу большого диаметра определенной длины. Рекомендуемые размеры ресивера приведены в таблице

НАСОС	DN 100 x 100
Диаметр трубы х длинна трубы, мм	406 х 2000	640 х 1500	800 х 1500

ТАБЛИЦА РАСХОДА КОНДЕНСАТНОГО НАСОСА ADCAMAT POP-S, КГ/Ч

Управл. давление, бар	Общий объем, бар	Производительность, кг/ч Установка с высотой заполнения 600 мм
Управл. давление, бар	Общий объем, бар	DN 100 x DN 100
1	0,35	13130
2		17100
3		22100
4		23800
5		24830
6		25850
8		27920
10		29800
2	1	16630
3		19300
4		21400
5		23050
6		24100
8		26150
10		28200
3	2	13210
4		15500
5		17280
6		18400
8		19900
10		21410
4	3	11860
5		12900
6		13150
8		14200
10		14980
5	4	11700
6		12150
8		13200
10		13760
