Конденсатный насос СТИМПАМП КН, механический, углеродистая сталь, DN25...80, PN16, фланцевый

Технические характеристики

Условный диаметр	25...80 мм
Давление пара/воздуха	до 10 бар
Производительность	до 6080 кг/час
Объем	16...25 л
Тип присоединения	фланцевое
Встроенный конденсатоотводчик	нет

Применение

Конденсатный насос СТИМПАМП КН предназначен для перекачивания конденсата, масла и других высокотемпературных жидкостей при помощи пара, воздуха или других инертных газов. Основное применение - перекачивание конденсата, который поступает в насос безнапорным потоком. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатный насос СТИМПАМП КН, механический, углеродистая сталь, DN25...80, PN16, фланцевый

ПРИМЕНЕНИЕ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара, сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

ПАРАМЕТР	DN 25х25/40х40/50х50	DN 80 x 50
Максимально допустимая температура	250 °C
Максимальное давление перекачиваемой жидкости	1,6 МПа
Тип движущей (рабочей) среды	пар, воздух, инертный газ
Давление рабочей среды	0,05-1,0 МПа
Максимальная вязкость	5° по Энглеру
Минимальная плотность	0,80 кг/дм3
Объем, перекачиваемый за цикл, л	16	25
Материальное исполнение	Углеродистая сталь
Тип присоединения	Фланцевое

ПРИНЦИП ДЕЙСТВИЯ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

Перекачиваемая жидкость безнапорным потоком поступает в корпус насоса через обратный клапан. Жидкость, заполняя полость насоса, приводит в действие поплавковый механизм, который при максимальном заполнении открывает клапан подачи рабочей среды (пар, газ). Давлением рабочей среды перекачиваемая жидкость вытесняется в конденсатную линию, расположенную за насосом. Уровень жидкости в насосе снижается – поплавковый механизм закрывает подающий клапан и открывает клапан, связывающий насос с атмосферой. Жидкость снова заполняет корпус насоса, и цикл повторяется. Обратного тока жидкости не происходит благодаря двум обратным клапанам, включенным в обвязку насоса.

ЗАВИСИМОСТЬ "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

°С	МПа
120	1,6
198	1,4
250	1,3

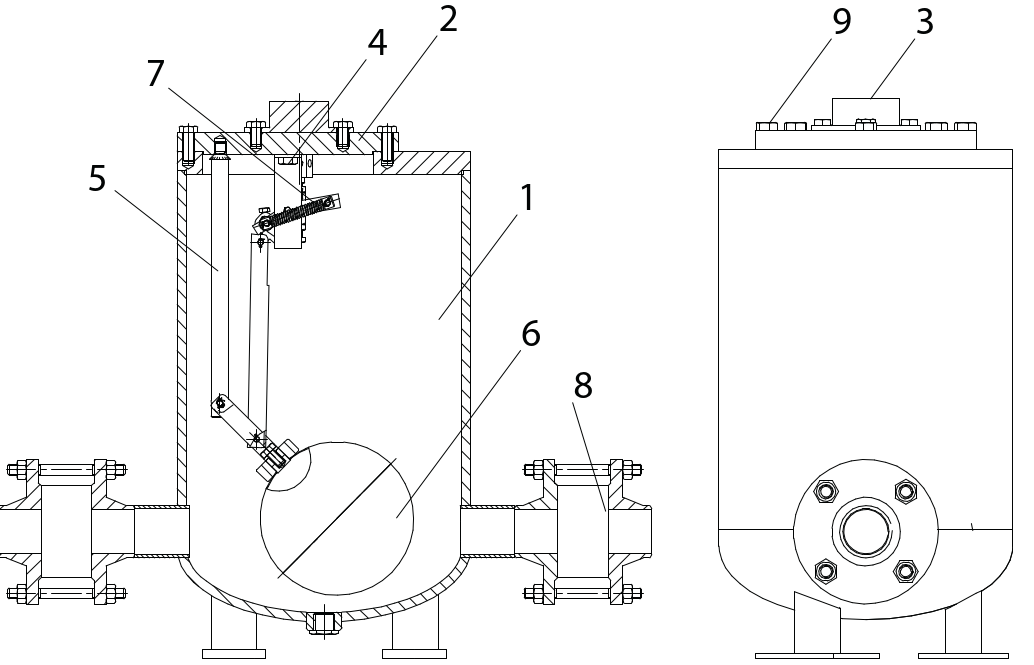

СПЕЦИФИКАЦИЯ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

№	Позиция	Материал	Схема
1	Корпус;	Углер. сталь
2	Крышка	Углер. сталь
3	Входной клап.	Нерж. сталь
4	Выходной клап.	Нерж. сталь
5	Рычажный механизм	Нерж. сталь
6	Поплавок	Нерж. сталь
7	Комплект пружин (2 шт.)	Нерж. сталь
8	Обратные клапаны (2 шт.)	Бронза
9	Болт	Сталь

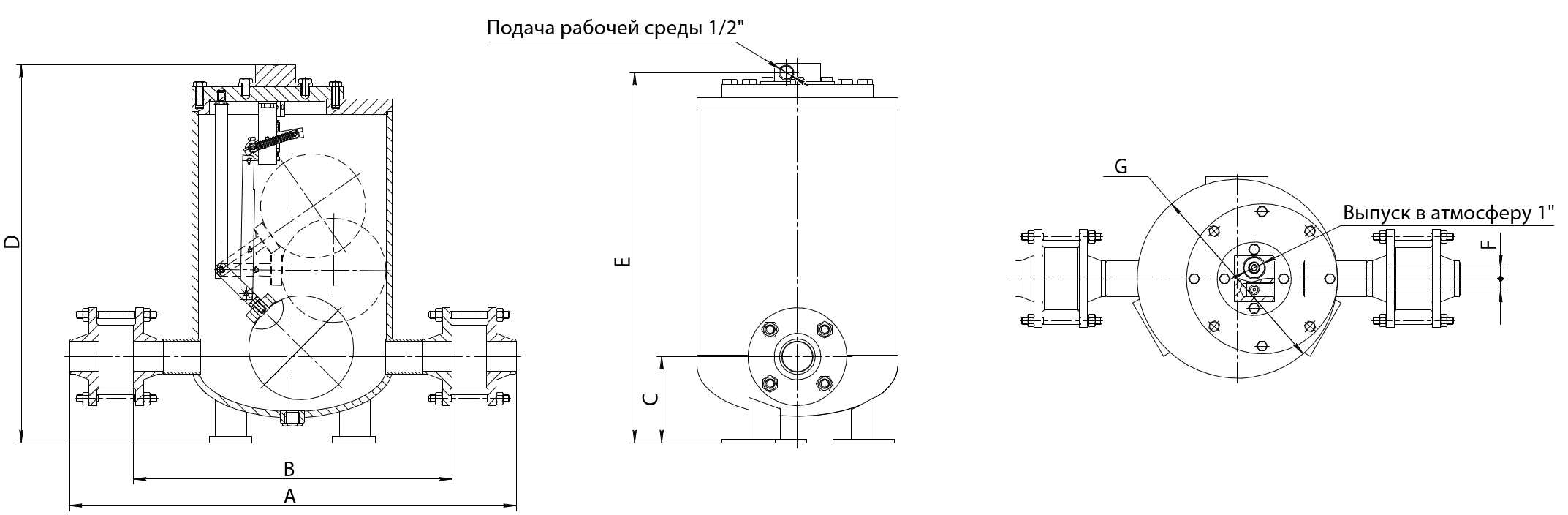

ГАБАРИТНЫЕ РАЗМЕРЫ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

DN, (мм)	Размеры, (мм)							Масса, (кг)	Объем, (м3)
DN, (мм)	A	B	C	D	E	F	G	Масса, (кг)	Объем, (м3)
25 x 25	568	444	182	626	611	18	325	75	0,06
40 x 40	608	454	182	626	611	18	325	77	0,06
50 x 50	636	460	182	626	611	18	325	79	0,06
80 х 50	770	630	200	686	671	18	325	82	0,11

ПРОИЗВОДИТЕЛЬНОСТЬ КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН, (кг/ч)

Рабочее давление, (МПа)	Общий напор (или противодавление), (МПа)	Производительность, (кг/ч)
Рабочее давление, (МПа)	Общий напор (или противодавление), (МПа)	25 x 25 мм	40 x 40 мм	50 x 50 мм	80 x 50 мм
0,1	0,035	840	1490	2320	4480
0,2		1030	1520	3160	5240
0,3		1140	1640	3560	5640
0,4		1180	1680	3840	5840
0,5		1240	1740	3910	5900
0,6		1270	1760	3040	5980
0,8		1300	2200	3090	6030
1,0		1310	2205	4000	6080
0,2	0,1	805	1560	2550	4080
0,3		940	1790	2990	4720
0,4		1080	1930	3160	5080
0,5		1110	2010	3200	5280
0,6		1140	2090	3250	5400
0,8		1180	2190	3280	5490
1,0		1190	2200	3320	5560
0,3	0,2	780	1495	2470	3510
0,4		900	1690	2620	3950
0,5		1000	1820	2830	4230
0,6		1040	1910	2860	4740
0,8		1100	2010	2880	4880
1,0		1110	2060	2900	4960
0,4	0,3	740	1400	2360	3480
0,5		860	1545	2540	3640
0,6		910	1675	2560	3720
0,8		970	1805	2590	4050
1,0		980	1850	2650	4110
0,5	0,4	720	1335	2280	2690
0,6		820	1480	2460	2860
0,8		910	1675	2500	3190
1,0		930	1760	2540	3380
0,6	0,5	680	1290	2080	2520
0,8		740	1530	2180	2740
1,0		810	1630	2220	2860
0,7	0,6	660	1230	1880	1940
0,8		730	1370	1940	2240
1,0		820	1490	2150	2360

ПРИМЕРЫ РАСЧЕТА КОНДЕНСАТНОГО НАСОСА СТИМПАМП КН

Пропускная способность насоса зависит от:

Расхода конденсата.
Давления рабочей среды (пара, сжатого воздуха или газа).
Общего напора (или противодавления), который насос должен преодолевать при выпуске, что включает:
- изменение высоты уровня жидкости;
- давление в возвратной трубе;
- падение давления на сопротивление трения;
- падение давления на других элементах.
Высота или напор заполнения (рекомендовано 0,3 м).

ПРИМЕР РАСЧЕТА

Условия:

Расход конденсата	1900 кг/ч
Высота заполнения	0,15 м
Рабочая среда	воздух
Давление среды	0,69 МПа
Вертикальный участок после насоса	6 м
Давление в трубе возврата	0,15 МПа
Падение давления на трение в трубе	пренебрежимое

Расчет:

Противодавление: 0,15 МПа + (6 м х 0,00981) = 0,209 МПа.
Насос на параметры: 0,69 МПа (давление) и 0,28 МПа
(противодавление): 2" с производительностью 2765 кг/ч.
Коррекция по высоте заполнения:
получаем коэффициент – 0,7.
Производительность: 2765 х 0,7 = 1935 кг/ч.
Коррекция по типу рабочей среды:
процент противодавления – 0,209 /0,69 = 30 %.
Коэффициент коррекции по таблице – 1,08.
Производительность – 1935 х 1,08 = 2090 кг/ч

Коррекция при работе на газах в качестве рабочей среды

Соотношение противодавление/давление, (%)	10	30	50	70	90
Коэффициент	1,04	1,08	1,12	1,18	1,28

Коррекция по высоте заполнения

Высота или напор заполнения, (м)	25 x 25 мм	40 x 40 мм	50 x 50 мм	80 x 50 мм
0,15	0,7	0,7	0,7	0,9
0,3	1,0	1,0	1,0	1,0
0,6	1,2	1,2	1,2	1,08
0,9	1,35	1,35	1,35	1,2

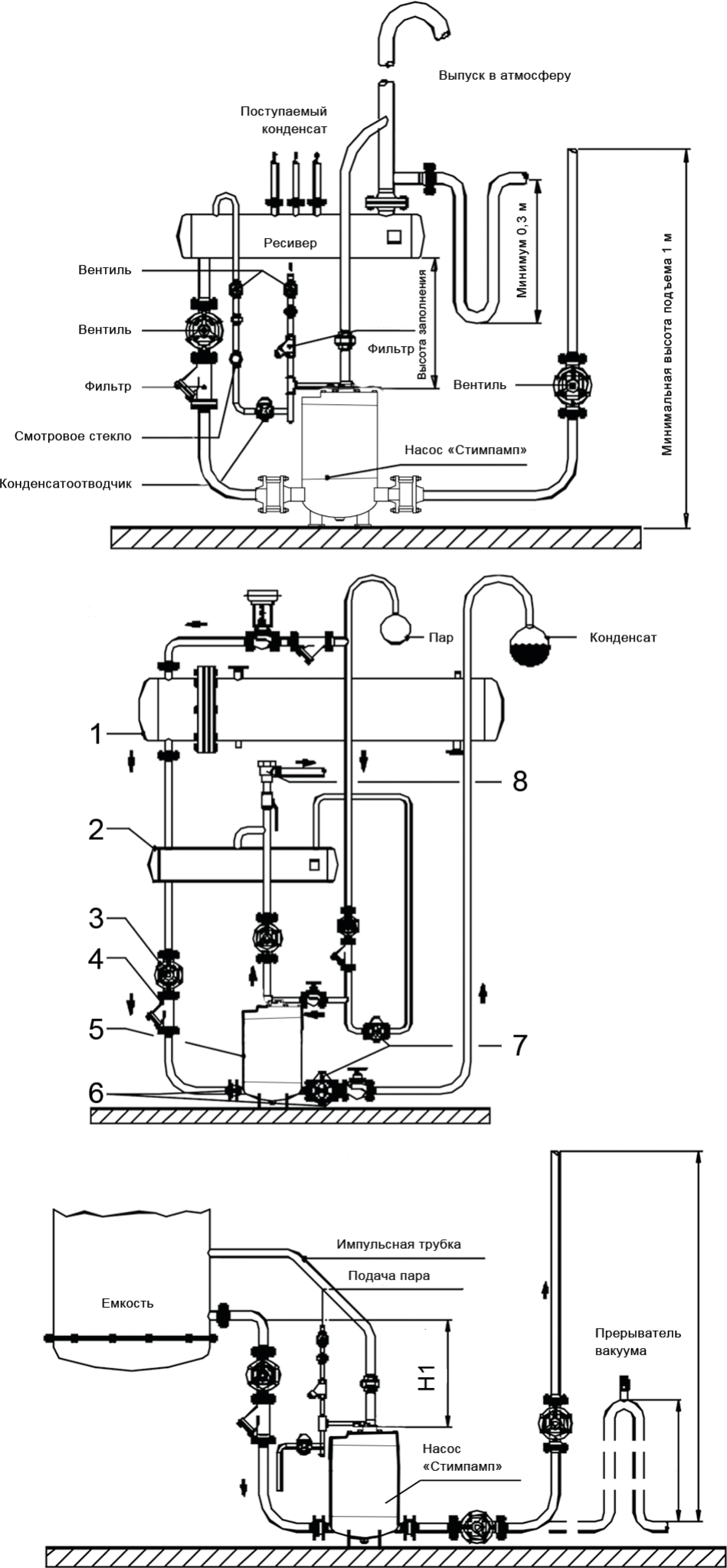

СПЕЦИФИКАЦИЯ

1	Теплообменник
2	Ресивер
3	Вентиль
4	Фильтр
5	Насос
6	Обратный клапан
7	Конденсатоотводчик
8	Воздушник

ВОЗВРАТ КОНДЕНСАТА - ОТКРЫТАЯ СИСТЕМА

Насос перекачивает горячий конденсат без возникновения кавитации.

ВНИМАНИЕ! Не допускается установка запорной арматуры на линии выпуска в атмосферу, от которой должен быть обеспечен слив в ресивер.

ВОЗВРАТ КОНДЕНСАТА - ЗАКРЫТАЯ СИСТЕМА

Данная система позволяет перекачивать конденсат из системы находящейся под давлением. Когда давления пара достаточно для перекачивания конденсата, насос не работает. В этом случае конденсатоотводчик препятствует проникновению пара в конденсатную магистраль. В том случае когда давления не достаточно, начинает работать конденсатный насос.

ВОЗВРАТ КОНДЕНСАТА ИЗ СИСТЕМЫ ПОД ВАКУУМОМ НЕ МЕНЕЕ 0,2 БАР (АБСОЛЮТНОЕ)

Размер Н1 должен быть в диапазоне от 1 до 2 м. Высота подъема (Н) должна быть не менее 1 м, в противном случае необходимо использовать сифон (Н2).
