Условный диаметр
|
15...100 мм
|
|
Условное давление
|
16 бар
|
|
Давление настройки
|
0,1...11,2 бар
|
|
Рабочая температура
|
+80°С...+200°С
|
|
Величина kvs
|
1,0...125,0 м3/ч
|
|
Тип присоединения
|
Фланцевый
|
Регулятор перепада давления КАТ33 — регулирующий клапан прямого действия, предназначенный для поддержания заданного перепада давления между двумя точками до и после клапана в системах отопления, горячего водоснабжения, а также в тепловых пунктах или системах холодоснабжения. Клапан перепада давления устанавливается как на подающем, так и на обратном трубопроводе, является нормально открытым и при повышении разности давлений клапан закрывается. Клапан предназначен для воды, пара, воздуха и других нейтральных газов.
Регулятор перепада давления КАТ33 — односедельный клапан прямого действия, предназначенный для автоматического поддержания заданного перепада давления рабочей среды между двумя точками в системах отопления, горячего водоснабжения, тепловых пунктах. Клапан устанавливается на подающем или обратном трубопроводе, при повышении разности давлений клапан закрывается.
Регулятор перепада давления КАТ33 представляет собой нормально открытый регулирующий клапан, принцип действия которого основан на уравновешивании силы пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода. При увеличении перепада давления клапан регулятора закрывается, а при снижении – открывается, поддерживая перепад давления на заданном уровне. Регулятор давления работает только при постоянном расходе среды через регулятор.

Регулятор перепада давления устанавливается на горизонтальном участке трубопровода. Разрешено устанавливать как на прямой, так и на обратный трубопровод. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсные трубки должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. В комплект поставки включены две испульсные трубки.
| Условный диаметр | DN15....100 |
| Условное давление | PN 16 бар |
| Максимальная рабочая температура |
Вода: до +150°С,
Воздух: до +80°С
|
| Входное давление | До 13 бар |
| Выходное давление (давление настройки) | 0,1...11,2 бар |
| Макс. редукционное соотношение | 10:1 |
| Величина Kvs | 1,0...125,0 м3/ч |
| Допустимая протечка по сделу | 0,1% от Kvs клапана |
| Мин. перепад давлений | не менее 0,2 бар |
| Тип присоединения | Фланцевое |
| ОПЦИИ | • При использовании клапана на пар требуется конденсатная емкость. • Возможность исполнения с заниженным коэффициентом пропускной способности. |
|
Позиция
|
Материал
|
|
Корпус клaпaнa
|
Серый чугун СЧ25
|
|
Плунжер и седло
|
Нержaвеющaя стaль 20Х13
|
|
Уплотнения
|
EPDM
|
|
Корпус приводa
|
Углеродистaя стaль Ст.20
|
|
Шток
|
Нержaвеющaя стaль 20Х13
|
|
Мембрaнa
|
EPDM+полиэстровaя ткaнь
|
|
Нaстроечный винт
|
Углеродистaя стaль Ст.20
|
|
Пружины
|
Пружиннaя стaль 60с2А
|
|
DN, (мм)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Kvs, (м3/ч) - стандартный
|
3,2
|
5,0
|
8,0
|
12,5
|
20
|
32
|
50
|
80
|
125
|
|
Kvs, (м3/ч) - заниженный
|
1,0
1,6
2,5
|
1,6
2,5
3,2
|
2,5
3,2
5,0
|
5,0
8,0
|
8,0
12,5
|
12,5
20,0
|
20,0
32,0
|
32,0
50,0
|
50,0
80,0
|
| 0,01-0,04 | 0,02-0,08 | 0,04-0,16 | 0,07-0,28 | 0,08-0,32 | 0,14-0,56 | 0,16-0,64 | 0,28-1,12 |
КОЭФФИЦИЕНТ НАЧАЛА КАВИТАЦИИ
|
DN, (мм)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Z
|
0,6
|
0,6
|
0,6
|
0,55
|
0,55
|
0,5
|
0,5
|
0,45
|
0,4
|

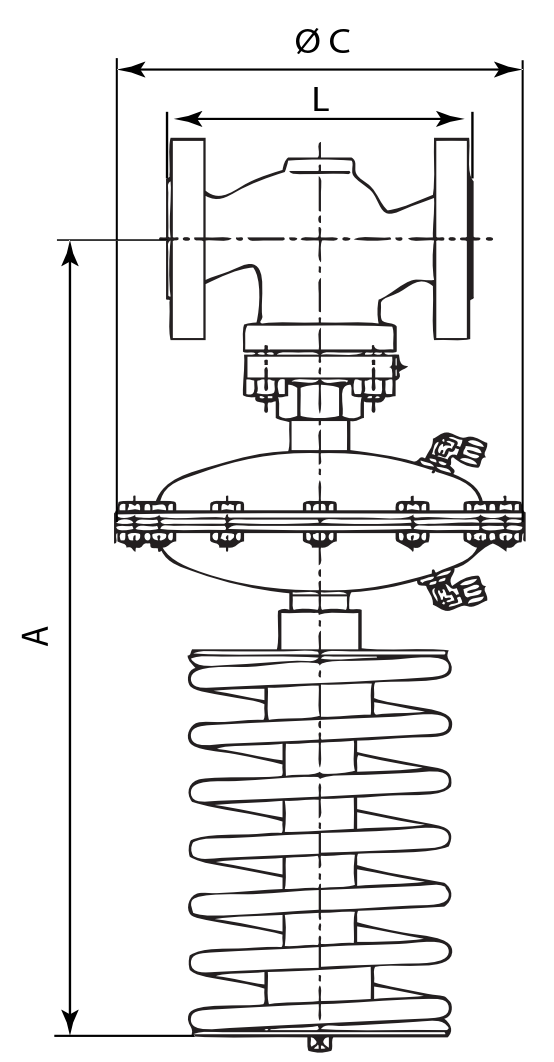

| Размер | DN | ||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 470 | 470 | 470 | 485 | 490 | 495 | 605 | 605 | 615 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| Масса клапана, (кг) | 4,0 | 5,1 | 5,6 | 8,5 | 10,6 | 14 | 23 | 29 | 44 |
| Диапазон настройки, (МПа) | С, (мм) | Масса | ||
| Привода | Настроечного винта | |||
| DN15 – 50 | DN65 – 100 | |||
| 0,01…0,04 | 285 | 5,7 | 3,2 | 3,6 |
| 0,02…0,08 | ||||
| 0,07…0,28 | 6,8 | 8,5 | ||
| 0,04 – 0,16 | 215 | 4,4 | 3,2 | 3,6 |
| 0,08…0,32 | ||||
| 0,14...0,56 | 6,8 | 8,5 | ||
| 0,16…0,64 | 150 | 2,4 | 3,2 | 3,6 |
| 0,28…1,12 | 6,8 | 8,5 | ||
Регулятор перепада давления ГРАНРЕГ КАТ33-01-32,0-01-01- 050-16-3,2-Ф/Ф редукционный клапан, стандартное исполнение, коэффициент пропускной способности Kvs 32,0, корпус из серого чугуна, прямой проходной корпус, условный диаметр клапана DN50, условное давление PN16, верхний диапазон регулирования 3,2 бар, фланцевое соединение .
