Регулятор перепала давления Гранрег КАТ63/65, на воду, жидкости и газы, DN15...300, PN16...40, фланцевый
Технические характеристики
| Условный диаметр |
15...300 мм |
| Условное давление |
16...40 бар |
| Давление настройки |
0,1...12,0бар |
| Температура среды |
до 150 °С |
| Величина Kvs |
0,25...1600,0 м3/ч |
| Тип присоединения |
Фланцевый |
Применение
Регуляторы перепада давления ГРАНРЕГ серии КАТ63 (нормально открытый) и KAT65 (нормально закрытый) являются регуляторами перепада давления прямого действия. Клапаны имеют металлическое седловое уплотнение и предназначены для воды, воздуха и негорючих газов. Устанавливаются как на подающем или обратном трубопроводе (KAT63), так и на байпасе к потребителю (KAT65).
Получить тех. описание на email
Опросный лист on-line
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Регулятор перепала давления Гранрег КАТ63/65, на воду, жидкости и газы с t до +150 °С, DN15...300, PN16...40, фланцевый
ОПИСАНИЕ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ33
Регуляторы перепада давления ГРАНРЕГ серии КАТ63 (нормально открытый) и KAT65 (нормально закрытый) являются регуляторами перепада давления прямого действия. Клапаны имеют металлическое седловое уплотнение и предназначены для воды, воздуха и негорючих газов. Устанавливаются как на подающем или обратном трубопроводе (KAT63), так и на байпасе к потребителю (KAT65).

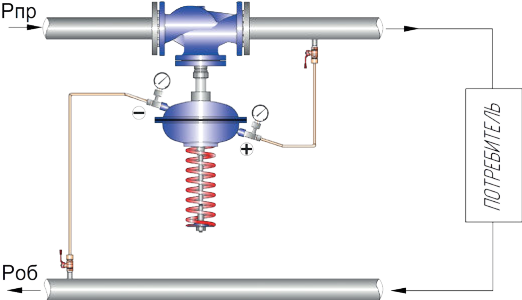

УСТАНОВКА РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
Регулятор перепада давления устанавливается на горизонтальном участке трубопровода. Разрешено устанавливать как на прямой, так и на обратный трубопровод. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсные трубки должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. В комплект поставки включены две испульсные трубки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
| Условный диаметр |
DN15....300 |
| Условное давление |
PN 16...40 бар |
| Максимальная рабочая температура |
Вода: до +150°С,
Воздух: до +80°С
|
| Входное давление |
До 30 бар |
| Выходное давление (давление настройки) |
0,1...12,0 бар |
| Макс. редукционное соотношение |
4:1 |
| Величина Kvs |
1,0...1600,0 м3/ч |
| Допустимая протечка по сделу |
0,1% от Kvs клапана |
| Мин. перепад давлений |
не менее 0,2 бар |
| Тип присоединения |
Фланцевое |

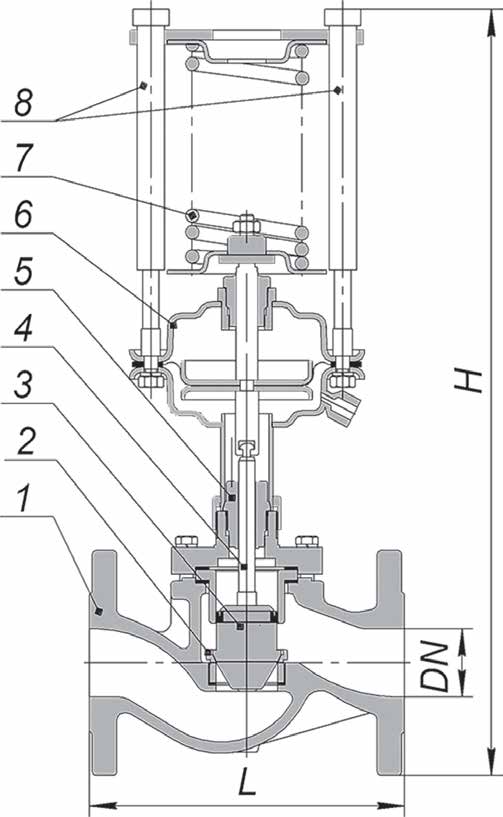

СПЕЦИФИКАЦИЯ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
|
№
|
Позиция
|
Материал
|
Схема
|
|
1
|
Корпус клапана
|
Чугун СЧ25 (GG25),
Сталь 25Л (GS-45),
Сталь 09Г2С* (9MnSi5),
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
|
|
|
2
|
Седло
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10)
|
|
3
|
Плунжер
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10),
|
|
4
|
Сальниковый узел
|
Чугун СЧ25 (GG25),
Сталь 25Л (GS-45),
Сталь 09Г2С* (9MnSi5),
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
|
|
5
|
Мембрана
|
Этилен-пропиленовый каучук EPDM
(бутадиен-нитрильный каучук NBR,
фторкаучук FPM, силиконовый каучук VMQ)*
|
|
|
Уплотнение штока**
|
Фторкаучук (FPM), Фторопласт (PTFE),
тилен-пропиленовый каучук (EPDM)
|
|
6
|
Шток
|
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
|
|
7
|
Пружина
|
Пружинная сталь
|
|
8
|
Настроечная гайка
|
Латунь ЛС59 (CuZn38Pb1)*
|
* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры
КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
| DN, (мм) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| стандартный Kvs, (м3/ч) |
4,0 |
6,3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
320 |
400 |
1250 |
1600 |
| заниженный Kvs, (м3/ч) - опция |
0,25
0,4
0,63
1,0
1,6
2,5
3,2 |
1,6
2,5
4,0 |
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0 |
4,0
6,3
10 |
10
16
20 |
12,5
16
25
32 |
25
40
50 |
25
40
63
80 |
63
100
160 |
100
125
160
200 |
160
250 |
250
320 |
500
800 |
1000
1250 |
ГАБАРИТНЫЕ РАЗМЕРЫ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| H, мм |
510 |
550 |
580 |
600 |
650 |
660 |
700 |
720 |
850 |
870 |
990 |
1100 |
1300 |
1950 |
| L, мм |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
250 |
400 |
480 |
600 |
730 |
850 |
| Масса, max, кг |
12 |
17 |
21 |
22 |
25 |
27 |
34 |
41 |
58 |
70 |
135 |
176 |
290 |
390 |
ДИАПАЗОНЫ НАСТРОЙКИ ПЕРЕПАДА ДАВЛЕНИЙ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЙ ГРАНРЕГ КАТ63/65
| 0,01-0,07 |
0,05-0,3 |
0,1-0,6 |
0,3-1,2 |
Примеры маркировки регулятора перепада давления ГРАНРЕГ КАТ63
«Гранрег» KAT63 — 01 — 40,0 — 01 — 01 — 050 — 16 — 12,0 — Ф/Ф
