Обратный клапан ABRA D12, тарельчатый, нержавеющая сталь, DN15...50, PN40, внутренняя резьба

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	40 бар
Рабочая температура	– 60…+220°С
Тип присоединения	Резьбовой
Минимальное давление открытия	0,3...0,5 бар

Применение

Обратный клапан ABRADOX ABRA D12 предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан ABRA применяется пара, жидкостей, воздуха, а также для пищевых и агрессивных сред, совместимых с материалами из которых изготовлен обратный клапан

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Обратный клапан ABRA D12, тарельчатый, нержавеющая сталь, DN15...50, PN40, внутренняя резьба

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ABRA D12

Обратный клапан ABRADOX ABRA D12 предназначен для защиты трубопровода от обратного потока рабочей среды.

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

В любых системах на следующих средах:
- вода, в т.ч. техническая, питьевая, сетевая, подпиточная, дистиллированная, в т.ч. морская вода Балтийского моря (8-11o/oo) и других аналогичных опресненных акваторий Мирового океана и т.д.
- многие солевые водные растворы
- пар (до 8 бар),
- сжатый воздух,
- нейтральные газы,
- спирты,
- антифризы в т.ч. водно-гликолевые,
- слабоагрессивные среды,
- светлые и темные нефтепродукты
- прочие среды
холодное водоснабжение (ХВС),
горячее водоснабжение (ГВС),
теплоснабжение с любым стандартным теплоносителем (включая антифризы),
паровые системы (паровые линии, паропроводы) до 200°C,
конденсатные линии,
технологическое водоснабжение,
газопроводы нейтральных и инертных газов,
водоподготовка и водозабор,
транспортировка минеральных и синтетических масел и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ABRA D12

Присоединение	DN 15...50 мм
Условное давление	PN 40 бар
Рабочая температура	–60…+250 °С
Минимальное давление открытия	0,3....0,5 бар
Тип обратного клапана	Дисковый/Тарельчатый
Класс герметичности по ГОСТ 9544-2015	В
Присоединение к трубопроводу	Внутренняя резьба

УСТАНОВКА ОБРАТНОГО КЛАПАНА ABRA D12

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть направлен на диск клапана, как показано стрелкой.

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ABRA D12

	Наименование	Материал	Схема
1	Корпус	Нержавеющая сталь. CF8M
2	Седло	PTFE
3	Диск	Нержавеющая сталь AISI 316
4	Пружина	Нержавеющая сталь AISI 316
5	Корпус	Нержавеющая сталь AISI 316

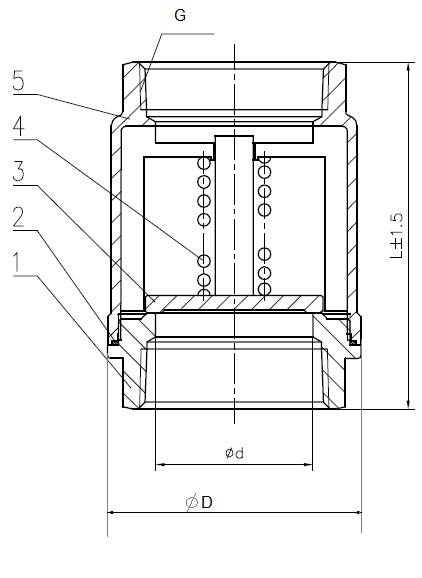

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ABRA D12

Ду / DN	15	20	25	32	40	50
Ду / DN	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Код товара	ABRA- -D12-H12W- -1000-015	ABRA- -D12-H12W- -1000-020	ABRA- -D12-H12W- -1000-025	ABRA- -D12-H12W- -1000-032	ABRA- -D12-H12W- -1000-040	ABRA- -D12-H12W- -1000-050
L-строительная длин,мм	58	63	74	86	100	110
шd, мм	15	20	24,5	31,5	40	50
шD, мм - габаритный размер	36	41	47	56	67	82
Kv, м3/час	4	8	10,3	18	24	40
Вес, кг /шт.	0,160	0,212	0,310	0,460	0,700	1,035

ДИАГРАММА ТЕМПЕРАТУРА-ДАВЛЕНИЕ ОБРАТНОГО КЛАПАНА ABRA D12

Диаграмма Давление / Температура для обратного клапана резьбового ABRA-D-12
