Обратный клапан ABRA D122, двустворчатый, чугун/нерж.сталь, DN40...1200, PN10/16, межфланцевый

Технические характеристики

Условный диаметр	40...1200 мм
Условное давление	16 бар
Рабочая температура	до 110 С
Тип присоединения	Межланцевый
Тип запорного элемента	Двустворчатый

Применение

Обратный клапан ABRA D-122 предназначен для трубопроводов, трaнспортирующих техническую горячую и холодную воду, нейтрaльные среды. Клaпaн обратный используется для зaщиты трубопроводa от обрaтного потокa рaбочей среды.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Обратный клапан ABRA-D-122-EN, двустворчатый, чугун/нерж. сталь, DN40...1200, PN10/16, межфланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА АБРАДОКС ABRA D122

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА АБРАДОКС ABRA D122

Присоединение	DN 40...1200 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+110 °С
Тип обратного клапана	Двустворчатый
Класс герметичности по по ГОСТ 9544-2015	B
Присоединение к трубопроводу	Межфланцевое по ГОСТ 33259-2015 исп В
ОПЦИЯ	корпус красного цвета для систем пожаротушения

УСТАНОВКА ОБРАТНОГО КЛАПАНА АБРАДОКС ABRA D122

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Поток среды должен быть направлен на диск клапана, как показано стрелкой. Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. При установке в вертикальном положении направление потока снизу вверх.

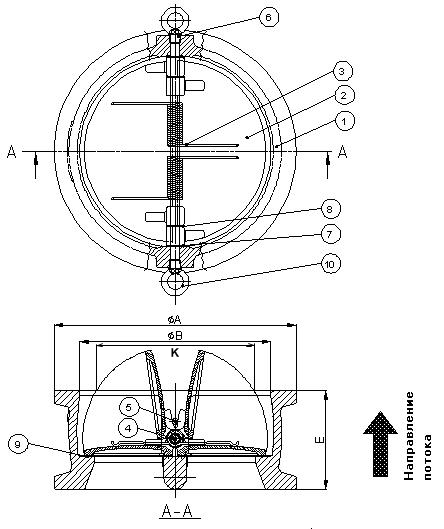

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CV16

Номер на чертеже	Наименование	Материал	Схема
1	Корпус	Чугун DIN GG25
2	Пластины (лепестки)	Нержавеющая сталь JIS SUS304 =AISI/SAE304
3	Пружина	Нержавеющая сталь JIS SUS316 = AISI316
4	Шток	Нержавеющая сталь JIS SUS304 = AISI/SAE304
5	Стопорный штифт	Нержавеющая сталь JIS SUS304 = AISI/SAE 304
6	Фиксатор	Углеродистая стальS25C примерно Сталь 25
7	Втулка	PTFE= Фторопласт 4= Ф-4
8	Втулка	PTFE= Фторопласт 4= Ф-4
9	Седло	EPDM (Этиленпропиленовый вулканизированный каучук = резина)
10	Рым-болт (болт с проушиной)	Кованная углеродистая сталь A105

ГАБАРИТНЫЕ РАЗМЕРЫ, ПАРАМЕТРЫ Kv, (м3 /ч) И МИН. ДАВЛЕНИЯ ОТКРЫТИЯ, (кПa) ОБРАТНОГО КЛАПАНА ГРАНЛОК CV16

Ду / DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Код товара	ABRA- D-122 -EN 040S	ABRA- D-122 -EN 050S	ABRA- D-122 -EN 065S	ABRA- D-122 -EN 080S	ABRA- D-122 -EN 100S	ABRA- D-122 -EN 125S	ABRA- D-122 -EN 150S	ABRA- D-122 -EN 200S	ABRA- D-122 -EN 250S	ABRA- D-122 -EN 300S	ABRA- D-122 -EN 350S	ABRA- D-122 -EN 400S	ABRA- D-122 -EN 450S	ABRA- D-122 -EN 500S	ABRA- D-122 -EN 600S	ABRA- D-122 -EN 700S	ABRA- D-122 -EN 800S	ABRA- D-122 -EN 900S	ABRA- D-122 -EN 1000S	ABRA- D-122 -EN 1200S
E-строительная длина	43	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	350
A-внешний диаметр	86	98	110	128	156	187	213	267	328	375	448	498	562	619	727	804	911	1060	1121	1375
В-внутренний диаметр	60	60	73	89	114	141	168	219	274	324	356	406	457	508	610	711	813	914	1016	1219
K-размер	34	36	55	52	85	112	142	194	237	283	324	355	450	463	558	646	740	870	907	1068
Вес, кг /шт.	1,5	1,5	2,4	3,6	5,7	7,3	9	17	26	42	55	75	97	113	165	295	408	612	635	1100
Kv, м³/ч	34	34	70	88	238	465	658	930	2043	3178	4313	6810	9080	12021	22000	36000	41000	56000	81000	117000
минимальное давление открытия м.в.ст	0,4385	0,4385	0,4284	0,3060	0,2550	0,2550	0,2550	0,1836	0,1836	0,1632	0,153	0,1326	0,1326	0,0102	0,0918	0,0714	0,0714	0,0714	0,0714	0,0714
минимальное давление открытия см.в.ст.	43,85	43,85	42,84	30,6	25,5	25,5	25,5	18,36	18,36	16,32	15,3	13,26	13,26	10,2	9,18	7,14	7,14	7,14	7,14	7,14
минимальное давление открытия мбар	43	43	42	30	30	25	25	18	18	16	15	13	13	10	9	7	7	7	7	7

РАЗРЕШЕННЫЕ ВАРИАНТЫ УСТАНОВКИ ОБРАТНОГО КЛАПАНА АБРАДОКС ABRA D122 НА ТРУБОПРОВОДЕ

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ОБРАТНОГО КЛАПАНА АБРАДОКС ABRA D122

Диаграмма Давление / Температура для </strong><strong>обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

Диаграмма определяет рабочую область для обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN в координатах Давление (в барах приборного) / Температура (° C).
