Гибкая вставка, виброкомпенсатор ABRA EJF, корд EPDM,  DN25...1200, PN10/16, Тмакс 110С, фланцевая

ОПИСАНИЕ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

Резиновые антивибрационные компенсаторы фланцевые ABRA EJF EPDM  предназначены для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Компенсаторы сделаны из жаростойкой синтетической резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину. Это создает повышенную стойкость к воздействию горячей воды и постоянную устойчивость к давлению в течение длительного периода времени. Гибкие вставки эластичные - резиновые компенсаторы антивибрационные - резьбовые предназначены для установки за и перед

• насосами,
• вентиляторами и вентиляционными установками ,
• компрессорами,
• мешалками,
• и другими устройствами создающими вибрацию или шум в системе

ПРИМЕНЕНИЕ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

Основное назначение резиновых виброкомпенсаторов это:

• снижение шума, снижение вибрации,
• компенсация продольных смещений трубопроводов
• компенсация поперечных смещений (сдвигов),
• компенсация изгибов трубопроводов,
• гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
• компенсация тепловых удлинений (сокращений) трубопроводов,
• компенсация несоответствия осей трубопроводов при монтаже

Гибкие вставки с кордом из EPDM обладают отличной химической устойчивостью к:

• воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
• стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
• стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
• техническому воздуху и т.д.
• кислотам, в том числе серной кислоте с концентрацией до 92,5%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

УСТАНОВКА ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

СПЕЦИФИКАЦИЯ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

• Корпус (1) : Жаростойкая синтетическая резина специальной композиции, превосходящая по своим качествам натуральную или хлоропреновую резину, имеющая повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение продолжительного периода времени.
• Корпус армирован (усилен): нейлоновым шинным кордом (2) и жесткими стальными проволочными кольцами (4)
• Присоединительные фланцы (фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь

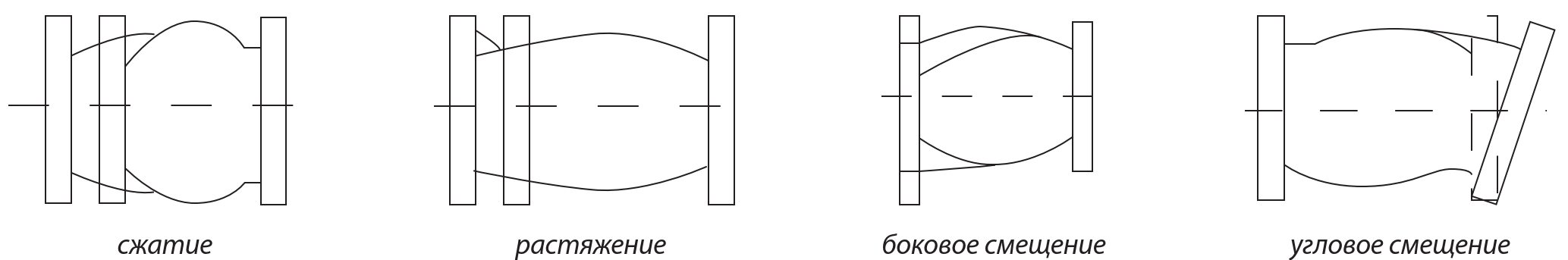

ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

ГАБАРИТНЫЕ РАЗМЕРЫ  И ДОПУСТИМЫЕ СМЕЩЕНИЯ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

ABRA EJF EPDM PN10 бар

ABRA EJF EPDM PN16 бар

ДИГРАММА ТЕМПЕРАТУРА-ДАВЛЕНИЕ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

ИНСТРУКЦИЯ ПО МОНТАЖУ ГИБКОЙ ВСТАВКИ (ВИБРОКОМПЕНСАТОРА) ABRA EJF EPDM

1. Строго необходимо соблюдать параметры, указанные в таблице выше.
2. ВНИМАНИЕ!!! При установке резиновых компенсаторов ABRA в трубопроводную систему не требуются дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.



3. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.



4. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
5. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
6. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов)  ABRA с Ду 25 до 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
7. Гибкие вставки виброкомпенсаторы могут монтироваться в любом пространственном положении
8. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов.
9. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3- 5 мм.
10. Не допускается скручивание гибкого элемента компенсатора при монтаже.
11. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
12. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
13. Не допускается повреждение компенсатора острыми краями трубы или поверхности присоединительного фланца.
14. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
15. Не допускается одновременная работа компенсатора на растяжение и сдвиг.
16. Не допускается работа вставки на растяжение при установке на входе насоса.
17. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа
