Вентиль запорный диафрагрменный ABRA M, футерованный, высокопрочный чугун, DN50...200 мм, PN16 бар, фланцевый, управление - штурвал

Технические характеристики

Условный диаметр	50...200 мм
Условное давление	16 бар
Рабочая температура	-10...+120°С
Уплотнение по штоку	мембранное
Тип присоединения	фланцевое
Тип управления	штурвал

Применение

Диафрагменный вентиль или как его еще можно назвать - мембранный клапан типа ABRA M компании АБРАДОКС применяется в качестве запорного клапана на химически агрессивных средах, а так же на средах с высокой вязкостью или с наличием абразива. Внутренняя проточная часть корпуса вентиля покрыта эластомером. Устанавливается так же на чистые среды, где не допускается касаение с окисляемыми материалами. Запорным органом выступает мембрана/диафрагма, которая расскатывается с помощью штока специальной конструкции.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
X048001	Диафрагменный вентиль ABRA-M83FB-050-NBR DN50 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +80 °C (Траб до 70 °C)	50	13320.62 ₽	уточняйте
X048002	Диафрагменный вентиль ABRA-M83FB-065-NBR DN65 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +80 °C (Траб до 70 °C)	65	17132.12 ₽	уточняйте
X048003	Диафрагменный вентиль ABRA-M83FB-080-NBR DN80 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +80 °C (Траб до 70 °C)	80	21943.85 ₽	уточняйте
X048004	Диафрагменный вентиль ABRA-M83FB-100-NBR DN100 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +80 °C (Траб до 70 °C)	100	25118.94 ₽	уточняйте
X048005	Диафрагменный вентиль ABRA-M83FB-125-NBR DN125 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +80 °C (Траб до 70 °C)	125	40068.11 ₽	уточняйте
X048006	Диафрагменный вентиль ABRA-M83FB-150-NBR DN150 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +80 °C (Траб до 70 °C)	150	54850.95 ₽	уточняйте
X048007	Диафрагменный вентиль ABRA-M83FB-200-NBR DN200 фланцы PN10 Рраб макс 3,5 бар Тмакс -10 / +80 °C (Траб до 70 °C)	200	106444.80 ₽	уточняйте
X048015	Диафрагменный вентиль ABRA-M84FB-050-VITON DN50 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +150 °C (Траб до 120 °C)	50	13320.62 ₽	уточняйте
X048016	Диафрагменный вентиль ABRA-M84FB-065-VITON DN65 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +150 °C (Траб до 120 °C)	65	17132.12 ₽	уточняйте
X048017	Диафрагменный вентиль ABRA-M84FB-080-VITON DN80 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +150 °C (Траб до 120 °C)	80	21943.85 ₽	уточняйте
X048018	Диафрагменный вентиль ABRA-M84FB-100-VITON DN100 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +150 °C (Траб до 120 °C)	100	25118.94 ₽	уточняйте
X048019	Диафрагменный вентиль ABRA-M84FB-125-VITON DN125 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +150 °C (Траб до 120 °C)	125	40068.11 ₽	уточняйте
X048020	Диафрагменный вентиль ABRA-M84FB-150-VITON DN150 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +150 °C (Траб до 120 °C)	150	54850.95 ₽	уточняйте
X048021	Диафрагменный вентиль ABRA-M84FB-200-VITON DN200 фланцы PN10 Рраб макс 3,5 бар Тмакс -10 / +150 °C (Траб до 120 °C)	200	106444.80 ₽	уточняйте
X048008	Диафрагменный вентиль ABRA-M86FB-050-EPDM DN50 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +100 °C (Траб до 95 °C)	50	13320.62 ₽	уточняйте
X048009	Диафрагменный вентиль ABRA-M86FB-065-EPDM DN65 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +100 °C (Траб до 95 °C)	65	17132.12 ₽	уточняйте
X048010	Диафрагменный вентиль ABRA-M86FB-080-EPDM DN80 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +100 °C (Траб до 95 °C)	80	21943.85 ₽	уточняйте
X048011	Диафрагменный вентиль ABRA-M86FB-100-EPDM DN100 фланцы PN10/16 Рраб макс 10 бар Тмакс -10 / +100 °C (Траб до 95 °C)	100	25118.94 ₽	уточняйте
X048012	Диафрагменный вентиль ABRA-M86FB-125-EPDM DN125 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +100 °C (Траб до 95 °C)	125	40068.11 ₽	уточняйте
X048013	Диафрагменный вентиль ABRA-M86FB-150-EPDM DN150 фланцы PN10/16 Рраб макс 6 бар Тмакс -10 / +100 °C (Траб до 95 °C)	150	54850.95 ₽	уточняйте
X048014	Диафрагменный вентиль ABRA-M86FB-200-EPDM DN200 фланцы PN10 Рраб макс 3,5 бар Тмакс -10 / +100 °C (Траб до 95 °C)	200	106444.80 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вентиль запорный диафрагрменный ABRA M, футерованный, высокопрочный чугун, DN50...200 мм, PN16 бар, фланцевый, управление - штурвал

ОПИСАНИЕ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Диафрагменный вентиль или как его еще можно назвать - мембранный клапан типа ABRA M - применяется в качестве запорного клапана на химически агрессивных средах, а так же на средах с высокой вязкостью или с наличием абразива. Внутренняя проточная часть корпуса вентиля покрыта эластомером. Устанавливается так же на чистые среды, где не допускается касаение с окисляемыми материалами. Запорным органом выступает мембрана/диафрагма, которая расскатывается с помощью штока специальной конструкции. Модель имеет фланцевое исполнение, управление осуществляется штурвалом. В конструкции применяются различные эластомеры и мембраны - EPDM, NBR, VITON. Корпус имеет проходную конструкцию проточной части. Мембраны/дифрагмы - являются изнашиваемыми частями клапанов и могут быть заменены по мере износа.

УСТАНОВКА МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

ABRA M устанавливается на горизонтальном или вертикальном трубопроводе. Направление потока должно совпадать со стрелкой на корпусе. На горизонтальном участке необходимо устанавливать с расположением штурвала вверх. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности мембраны и эластомеров, что может повлечь нарушение герметичности вентиля. Следует знать, что частицы окалины всегда имеют более высокую твердость, чем эластомеры и мемьрана запороного вентиля, выполненная из резины, поэтому попадание окалины на поверхность всегда будет вызывать повреждение последних. Фланцевое присоединение соответствует стандарту DIN2501 (DIN2633 на PN 1,6 МПа) / EN1092-1 и позволяет использовать ответные фланцы российского производства по ГОСТ 33259-2015. Управление вентилем осуществляется вручную с помощью штурвала. Направление потока должно совпадать со стрелкой на корпусе — это важно учитывать при монтаже.

КЛАСС ГЕРМЕТИЧНОСТИ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

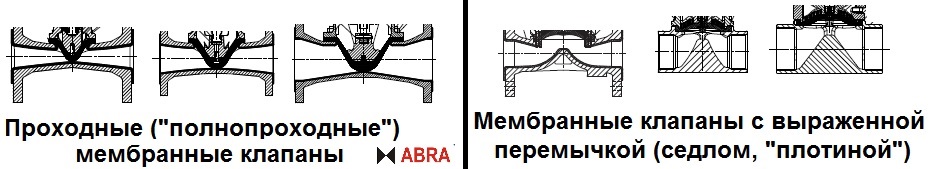

ABRA M имеет эластичную мембрану в качестве запорного органа. Для данного типа арматуры с мембранным седлом норма утечки соответствует классу А по ГОСТ 9544-2015.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Параметр	Значение
Номинальный диаметр DN	50...200 мм
Номинальное давление PN	16 бар (1,6 МПа)
Присоединение	Фланцевое
Уплотнение штока	Мембрана
Материал эластомеров проточной части	NBR ABRA-M83FB EPDM ABRA-M86FB FKM, FPM, VITON ABRA-M84FB
Материал мембраны/диафрагмы	NBR ABRA-M83FB EPDM ABRA-M86FB FKM, FPM, VITON ABRA-M84FB
Управление	Штурвал
Tмин	−10 °C
Tмакс	NBR ABRA-M83FB : -10 / +80 °C (Траб до 70 °C) EPDM ABRA-M86FB : -10 / +100 °C (Траб до 95 °C) FKM, FPM, VITON ABRA-M84FB : -10 / +150 °C (Траб до 120 °C)
Kvs	120...2 600 м³/ч

КОНСТРУКЦИЯ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Вентиль ABRA M относится к запорной арматуре с мембранным запорным органом. Конструкция включает:

Корпус из высокопорчного чугуна — обеспечивает конструкционную прочность и не соприкасается с рабой средой;
Эластомер проточной части — Обеспечивает работу клапан с химически агрессивными, а так же пульпированными средами;
Мембрана — Образует затвор из эластомера, перекрывающий поток рабочей среды;
Шток — Передает усилие от штурвала к мембране;
Штурвал — Ручной орган управления, обеспечивает перекрытие потока рабочей среды.

СПЕЦИФИКАЦИЯ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

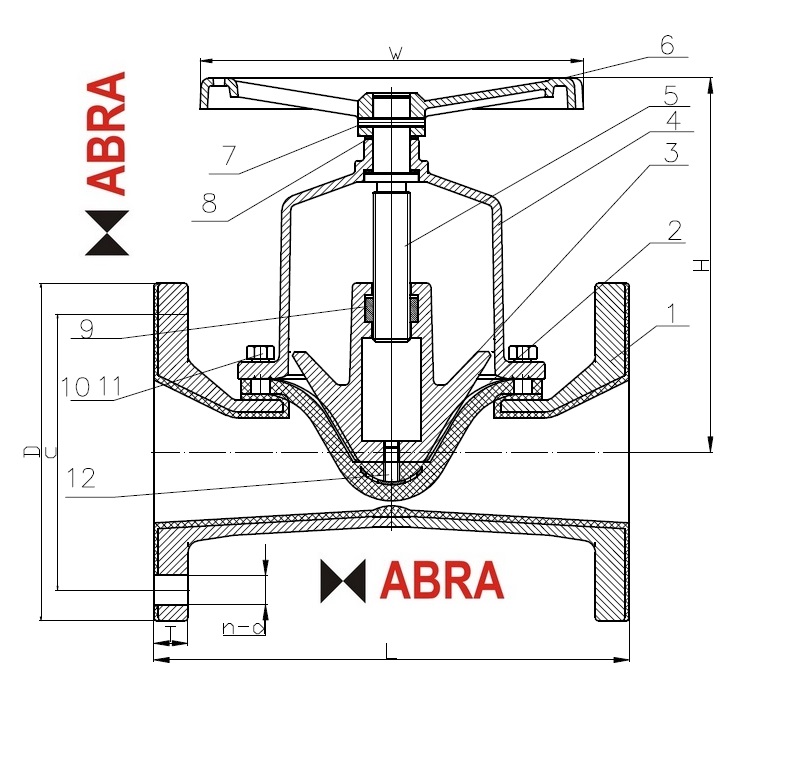

Номер на чертеже	Наименование	Материал	Схема
1,4	Корпус, крышка	Чугун DIN GGG50
2	Мембрана (диафрагма)	EPDM / NBR /VITON
3	Грибок прижимной	Чугун DIN GGG50 - DI
5	Шток	Нержавеющая сталь SS 420 / AISI 420
6	Штурвал	Чугун DIN GGG50
7	Штифт	Углеродистая сталь GB700-88 Q235 / WCB
8	Шайба	Латунь HMn-58-2-2
9	Ведущая гайка клина	Латунь HMn-58-2-2
10	Болты	углеродистая сталь GB700-88 Q235
11	Крепежный винт мембраны	Углеродистая сталь WCB

ГАРАБРИТНЫЕ РАЗМЕРЫ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Наименование:	DN	PN	Pраб.max, бар	L, мм	D, мм	H, мм	W, мм	T, мм	C,мм	n-∅d, мм	Kvs, м3/час***	Вес, кг*	Число оборотов Откр/Закр****	Ходовая резьба штока
ABRA-M8(X)FB-050(ХХХХ)	50	10/16	10 бар	230	165	160	200	22	125	4-∅19	120	10,5	13	Tr18x4
ABRA-M8(X)FB-065(ХХХХ)	65	10/16	10 бар	290	185	191	200	22	145	4-∅19	180	14,5	16	Tr18x4
ABRA-M8(X)FB-080(ХХХХ)	80	10/16	10 бар	310	200	224	250	23	160	8-∅19	360	20	16	Tr24x5
ABRA-M8(X)FB-100(ХХХХ)	100	10/16	10 бар	350	220	244	250	23	180	8-∅19	540	25	20	Tr24x5
ABRA-M8(X)FB-120(ХХХХ)	125	10/16	6 бар	400	250	273	320	23	210	8-∅23	900	37	25	Tr26x5
ABRA-M8(X)FB-150(ХХХХ)	150	10/16	6 бар	480	285	380	320	23	240	8-∅23	1600	56	25	Tr36x6
ABRA-M8(X)FB-200(ХХХХ)	200	10	3,5 бар	600	340	413	400	24	295	8-∅23	2600	81	32	Tr36x6

* +/-15% - допуск на отливки в ПГФ

** Материал футеровки / мембраны (диафрагмы)

*** Kvs - это Kv для полностью открытого клапана, разумный расход по воде 0,1-0,3 от Kv во избежание кавитации

**** +/- 1 оборот

МОНТАЖ И ЭКСПЛУАТАЦИЯ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

К монтажу и эксплуатации изделия допускаются лица, изучившие устройство изделия, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности. При монтаже, эксплуатации и демонтаже необходимо соблюдать также специфические правила техники безопасности, установленные на данном объекте.
До начала монтажа необходимо произвести осмотр изделия.
При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
К монтажу, эксплуатации и обслуживанию мембранных клапанов ABRA допускается персонал, прошедший соответствующее обучение по устройству задвижек, правилам техники безопасности, требованиям настоящего технического описания, и имеющий навыки работы с запорной арматурой.
Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт, в том числе замену мембраны клапана ABRA, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности.

Для обеспечения безопасной работы клапана категорически запрещается:

использовать мембранные клапаны (диафрагменные вентили) ABRA на рабочие параметры, превышающие указанные в данном техническом описании;
эксплуатация мембранных клапанов (диафрагменных вентилей) ABRA при отсутствии эксплуатационной документации;
производить опрессовку трубопровода давлением выше рабочего при закрытом затворе (мембране) мембранного клапана ABRA;
разбирать мембранный клапан (диафрагменный вентиль) ABRA, находящийся под давлением;
рекомендуется устанавливать фильтр механической очистки по направлению потока среды до мембранного клапана ABRA по возможности, данный пункт не применим к использованию на вязкие среды, среды с абразивами, пульпы, шламы и т.п.

УСЛОВИЯ МОТНАЖА МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Для удобства обслуживания и осмотра, а также для обеспечения наилучшего промывания грязи из под мембраны (диафрамы) при закрытии - следует устанавливать клапаны со штувалом ABRA в следующих рабочих положениях:

- вертикальном - на горизонтальных и наклонных трубах - (при положении маховика сверху),
- горизонтальном - на вертикальных трубах

Перед установкой трубопровод тщательно промыть для удаления загрязнений и посторонних предметов;
При подъемах / опусканиях закрепить клапан за корпус стропальными приспособлениями, исключающими срыв или кантование и не снимать их до полного закрепления на трубопроводе. Во избежание травм, неисправностей оборудования, падений, ударов и прочих повреждений запрещается поднимать трубопроводную арматуру за штурвал, привод или редуктор.
На месте установки клапана должны быть предусмотрены проходы и пространство, достаточные для безопасного монтажа и будущего технического обслуживания.
Не допускается использовать клапаны ABRA на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности клапана и присоединительных фланцев
При установке данного типа клапанов (вентилей) прокладки не используются. При необходимости, при многолетнем использовании, по мере пластификации резины можно использовать мягкие резиновые кольцевые прокладки.
Затяжку крепежных болтов необходимо осуществлять равномерно. Фланцевые соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест». При снижении фиксирующей нагрузки во фланцевом соединении в результате релаксации в прокладке или крепеже или в случаях, когда технологический процесс является выражено циклическим по температуре или давлению, может понадобиться дополнительная подтяжка соединения через некоторое время после начала эксплуатации или, в особо сложных случаях, комплектация крепежа мощными тарельчатыми пружинными шайбами.
После запуска системы убедитесь в отсутствии протечек в местах присоединения
Не забудьте проверить клапаны на наличие утечек после нескольких часов работы

УСЛОВИЯ ЭКСПЛУАТАЦИИ МЕМБРАННОГО/ДИАФРАГМЕННОГО ВЕНТИЛЯ ABRA M

Во время эксплуатации следует производить периодические осмотры и технические освидетельствования в сроки, установленные правилами и нормами организации эксплуатирующей трубопровод.

Периодически осматривайте клапаны на предмет протечки среды.
Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру. Принимайте во внимание возможность наличия опасной среды даже в задвижке без давления.
Не удаляйте с изделия ярлык с маркировкой и/или шильдик с серийным или технологическим номером.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

Условия транспортировки и хранения .

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков, озона и прямых солнечных лучей
При транспортировке корпус изделия должен быть защищен от повреждений.

Показатели надежности:

Расчетный срок эксплуатации клапан ABRA - не менее 3 лет, или 250 срабатываний на чистой воде - диафрагма подлежит замене по мере износа, но не реже 1 раза в 3 года. Редуктор привода или ручной маховик имеют ресурс на полный срок службы задвижки без обслуживания.

по долговечности:

средний срок службы корпусных деталей - не менее 30 лет;
средний срок службы внутренних деталей и комплектующих изделий, в том числе резино-технических деталей - не менее 3 лет;
наработка на отказ узла уплотнения - не менее 250 циклов;

по безотказности:

вероятность безотказной работы задвижек при срабатывании 25 циклов за 3 года - не менее 0,995;
доверительная вероятность для расчета нижней доверительной границы вероятности безотказной работы - 0,95;

ВНИМАНИЕ!

Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции. Гарантия никогда не распространяется на абразивный износ.
