Воздухоотводчик автоматический ADCA AE16SS, постоянного действия, нержавеющая сталь, DN15...20, PN16, внутренняя резьба

Технические характеристики

Условный диаметр	15...20 мм
Условное давление	16 бар
Рабочее давление	до 12 бар
Рабочая температура	0... 180°С
Принцип действия	постоянный
Тип присоединения	резьбовое

Применение

VALSTEAM ADCA AE16SS является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из жидкостных систем в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик ADCA AE16SS выполнен полностьью из нержавеющей стали, а уплотнения EPDM/FPM позволяют его использовать в системах с температурой рабочей среды до 130/180°С. Опционально возможно установить обратный клапан для отключения фукнции впуска воздуха при дренаже.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Воздухоотводчик автоматический ADCA AE16SS, постоянного действия, нержавеющая сталь, DN15-20, PN16, внутренняя резьба

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

ADCA AE16SS является воздухоотводчиком из нержавеющей стали постоянного действия и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха. Этого можно избежать установкой обратного клапана. Некоторые типы воздухоотводчиков могут быть оборудованы встроенными обратными клапанами. Строго вертикальная установка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

Диаметр клапана	1/2"-3/4" (15....20мм)
Номинальное давление	16 бар
Максимальное входное давление	12,0 бар ( для сред с плотностью не меньше 750 кг/м3)
Рабочая температура среды	– 20°C до + 130°C
Пропускная способность	до 25,5 Нм3/ч
Тип действия воздухоотводчика	постоянного действия
Присоединения	Вход - Внутренняя резьба 1/2" или 3/4" Выход внутренняя резьба 1/2"
ОПЦИИ	Уплотнение VITON для среды с рабочей температурой до 180°С Встроенный обратный клапан

СПЕЦИФИКАЦИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

п/п №	МАТЕРИАЛ	Схема
1	CF8M / 1.4408корпус
2	CF8M / 1.4408крышка
3	Резина NBR* уплотнение
4	AISI 316 / 1.4401* седло
5	VITON / EPDM* клапан
6,8	AISI 304 / 1.4301* рычаг
7	AISI 304 / 1.4301* поплавок

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

Резьбовой PN16	Температура
Давление	Температура
16 бар	100 °C
14,5 бар	150 °C
13,4 бар	200 °C
12,7 бар	250 °C

Максимальное рабочее давление 14 бар
Макс. рабочая температура (мягкое седло EPDM) – 130 °C
Макс. рабочая температура (мягкое седло VITON) – 180 °C

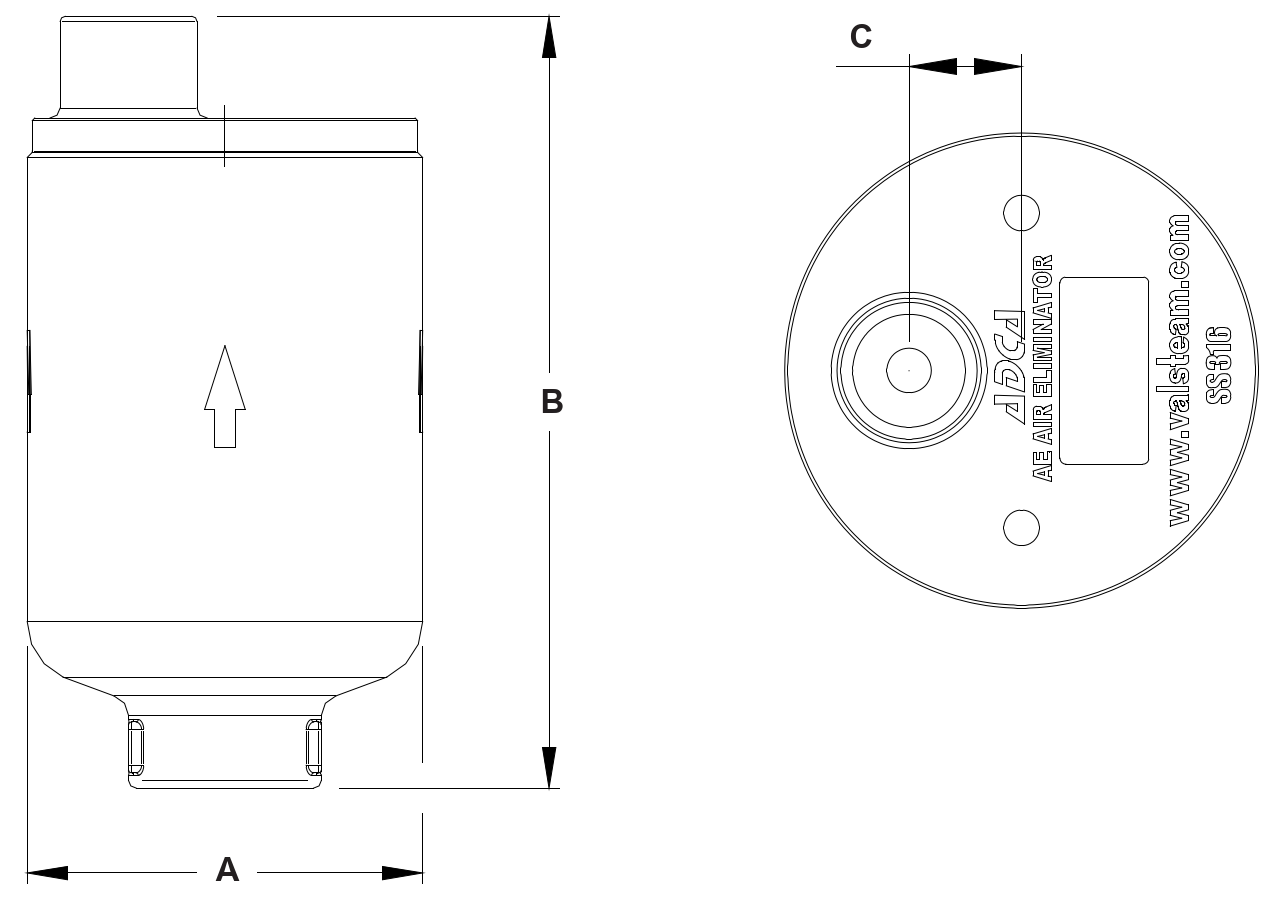

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS

DN	A	B	C	Масса, кг
1/2"	78	152	19	1,5
3/4"	78	152	19	1,5

ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE16SS, НЛ/МИН

ТИП	DN	Перепад давления (бар)
ТИП	DN	0,5	1	2	3	4	5	6	7	8	10	12
AE16SS	1/2 "–3/4 "	45	65	95	125	165	185	225	263	290	365	425

Пропускная способность приведена при атмосферном давлении 1 бар и температуре 20 °C.
При температуре воздуха более 15 °C, должен быть введен коэффициент запаса, вычисляемый по формуле 288/(273+Т), где Т – температура отводимого воздуха, С

Пример заказа: ADCA AE16SS-020 – воздухоотводчик из нержавеющей стали поплавковый Ду 20 мм, внутренняя резьба

Примечание! При необходимости установки воздухо- отводчика на давление до 40 бар, или на температуру до 350С - обратитесь в офис компании Академия Тепла
