Воздухоотводчик автоматический ADCA AE30SS, постоянного действия, нержавеющая сталь, DN15-20, PN40, внутренняя резьба

Технические характеристики

Условный диаметр	15...20 мм
Условное давление	40 бар
Рабочее давление	до 30 бар
Рабочая температура	0... 300°С
Принцип действия	постоянный
Тип присоединения	резьбовое

Применение

VALSTEAM ADCA AE30SS является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из жидкостных систем в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик ADCA AE30SS выполнен полностью из нержавеющей стали, способен отводить воздух в системах с давлением до 30 бар, а металлическое седло позволяет его использовать в системах с температурой рабочей среды до 300°С.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Воздухоотводчик автоматический ADCA AE30SS, постоянного действия, нержавеющая сталь, DN15-20, PN40, Тмакс 300°С, внутренняя резьба

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

ADCA AE30SS является воздухоотводчиком из нержавеющей стали постоянного действия и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха. Этого можно избежать установкой обратного клапана. Некоторые типы воздухоотводчиков могут быть оборудованы встроенными обратными клапанами. Строго вертикальная установка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

Диаметр клапана	1/2"-3/4" (15....20мм)
Номинальное давление	40бар
Максимальное входное давление	30,0 бар ( для сред с плотностью не меньше 750 кг/м3)
Рабочая температура среды	– 20°C до + 300°C
Пропускная способность	до 22,38 Нм3/ч
Тип действия воздухоотводчика	постоянного действия
Присоединения	Вход - Внутренняя резьба 1/2" или 3/4" Выход внутренняя резьба 1/2"
ОПЦИИ	Уплотнение VITON для среды с рабочей температурой до 180°С Встроенный обратный клапан

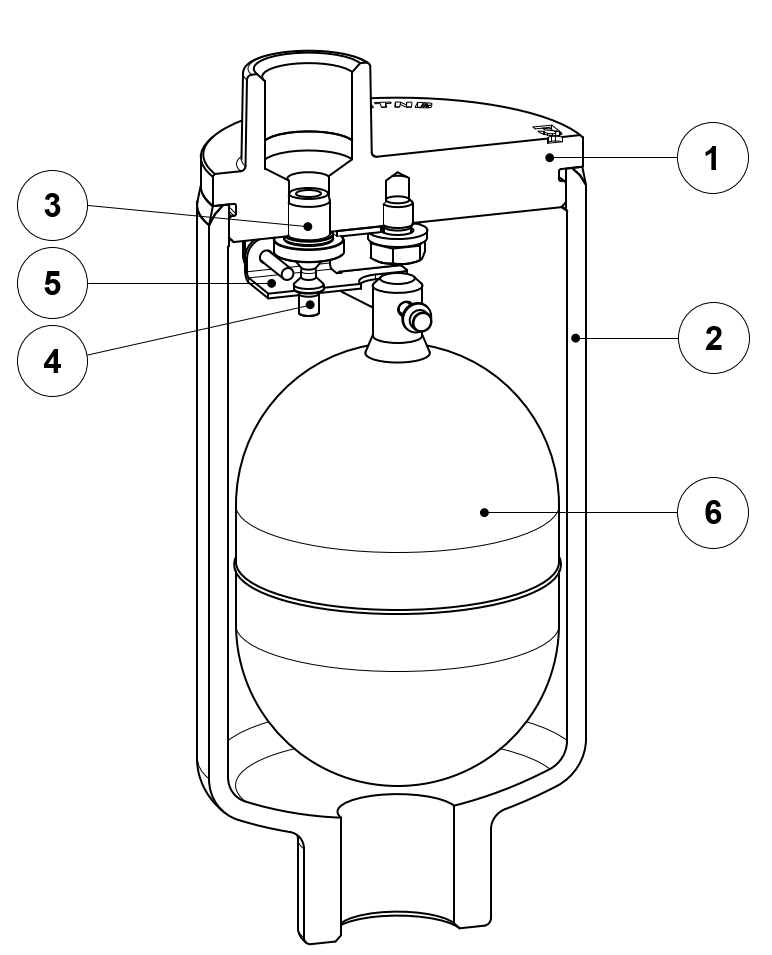

СПЕЦИФИКАЦИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

№	Наименование	Материалы	Схема
1	Корпус	AISI316 / 1.4401
2	Крышка	AISI316 / 1.4401
3	Седло	AISI316 / 1.4401
4	Клапан	AISI316 / 1.4401
5	Рычаг	AISI304 / 1.4301*
6	Поплавок	AISI316 / 1.4401

* - Исполнение из нерж стали AISI316/1.4401 как опция

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

Резьба PN40	Исп. Темп.
Допустимое давление	Исп. Темп.
40 бар	100°С
33,7 бар	200°С
31,8 бар	250°С
29,7 бар	300°С

PMO – Мaкс.рaбочее дaвл. 30 бaр
TMO – Мaкс. Рaбоч. Темперaт. 300 °C

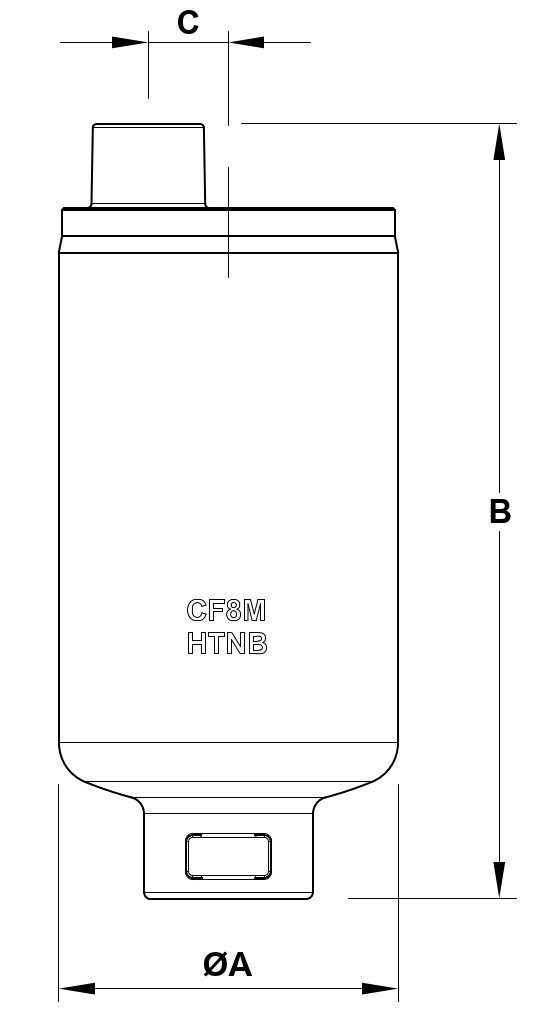

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS

Код для заказа#	DN	шA	B	C	Масса, кг
V5.77V4.31	1/2"	80.5	187	19	2.0
V5.77V4.41	3/4"	80.5	187	19	2.0

ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ADCA AE30SS, НЛ/МИН

Тип	DN	Перепад давления (бар)
Тип	DN	0,5	1	2	3	4	5	6	7	8	9	10	12	15	18	20	22	25	30
AE30SS	1/2" - 3/4"	31	46	72	96	120	144	168	192	215	241	265	313	385	457	505	553	626	746

Пропускнaя способность при aтмосферном дaвлении 1 бaр 20 °C

В случaе когдa темперaтурa отличaется свыше 15 °C, пропускнaя способность должнa быть откорректировaнa посредством умножения нa 288/(273 + T), где Т – реaльнaя темперaтурa в грaдусaх Цельсия.
