| Условный диаметр | 40-50 мм |
| Условное давление | 16 бар |
| Рабочий перепад | до 14,0 бар |
| Отвод по конденсату | до 2990 кг/час |
| Тип конденсатоотводчика | для воздуха и газов |
| Тип присоединения* | резьба, фланец |

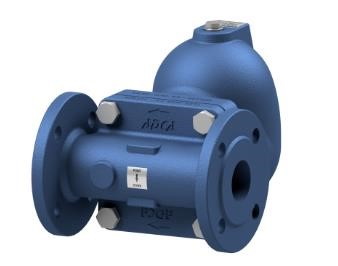

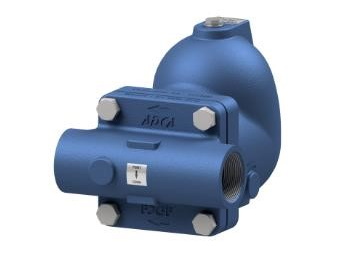

Автоматический конденсатоотводчик для сжатого воздуха и газов Valsteam ADCA FA25.3 - это поплавковый конденсатоотводчик, предназначенный для отвода конденсата из линий сжатого воздуха и других газов. ADCA FA25.3 отличается компактными размерами, имеет малый вес. ВНИМАНИЕ!! При установке обязателен монтаж импульсной трубки для предотвращения образования воздушных пробок и запираний поплавка конденсатоотводчика. В качестве опции устанваливается ручной клапан для ручного сброса конденсата. .
ОПИСАНИЕ КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA25.3
Конденсатоотводчики поплавковые ADCA FA35.3 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА КОНДЕНСАТООТВОДЧИКА ДЛЯ СЖАТОГО ВОЗДУХА И ГАЗОВ ADCA FA25.3

| Типоразмер, DN | 11/2" - 2"; DN 40 - 50 мм |
| Номинальное давление, PN | 16 бар |
| Максимальный перепад давления, ΔP | FA25.3–4,5 – ΔP 4,5 бар FA25.3–10 – ΔP 10 бар FA25.3–14 – ΔP 14 бар |
| Максимальная температура | 250°С |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Углеродистая сталь |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтально или вертикально |

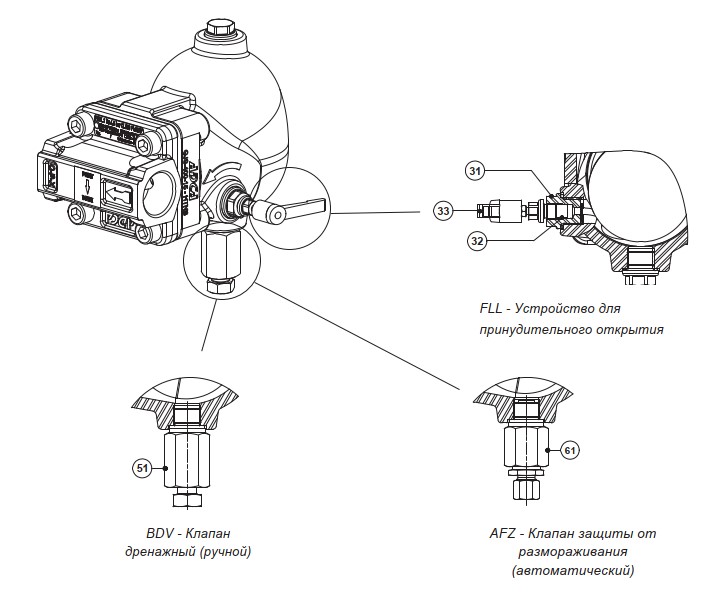

| ОПЦИИ | Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) |
| Модель | Типоразмер | Перепад давления, бар | ||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | ||
| FA25.3–4,5 | 11/2" -2"; DN 40 - 50 мм | 995 | 1450 | 1710 | 2000 | 2990 | - | - | - | - |
| FA25.3–10 | 505 | 720 | 850 | 1010 | 1600 | 1890 | 2300 | - | - | |
| FA25.3–14 | 370 | 520 | 610 | 735 | 1150 | 1430 | 1620 | 1750 | 1980 | |

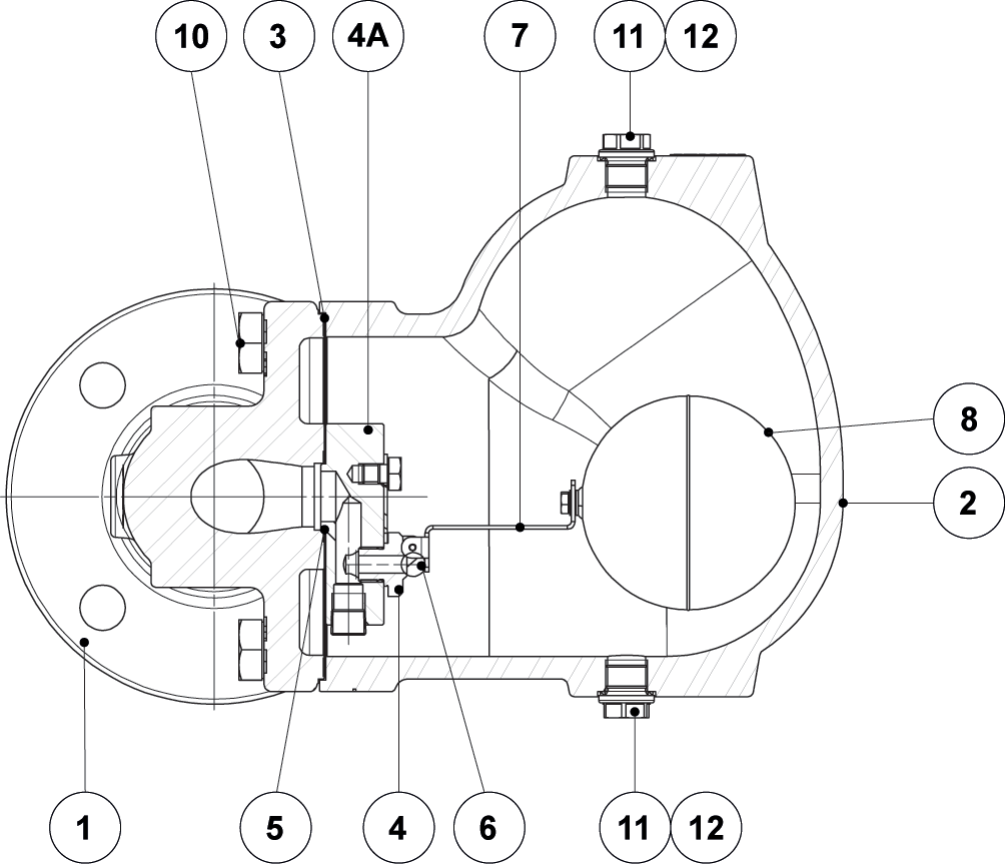

| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | GJS-400-15 / 0.7040 | ![]() |
| 2 | Крышка | GJS-400-15 / 0.7040 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Заглушка | Нержавеющая сталь | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 31 | Клапан для ручного сброса воздуха | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 32 | Прокладка | Графит | |
| 33 | Рукоятка | Пластик | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 |
*- доступные к заказу запасные части; ** - не применимо к NPT версии
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |

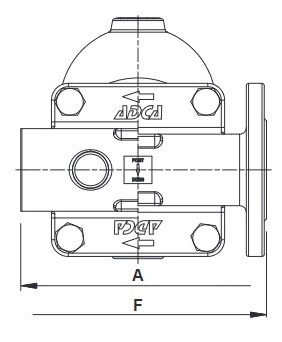

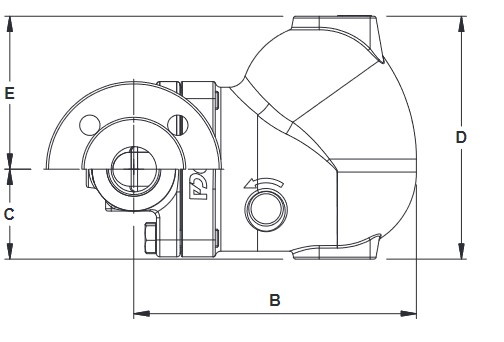

| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | |||||||||||
![]() ![]() ![]() |
|||||||||||
| Типоразмер, DN | Резьбовое присоединение | PN16 | Класс 150 | ||||||||
| A | B | C | D | E | H* | Масса, кг | F | Масса, кг | F | Масса, кг | |
| 1 1/2" – DN 40 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 19 | 230 | 21,7 | 230 | 20,4 |
| 2" – DN 50 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 18,4 | 230 | 23,6 | 230 | 21,7 |

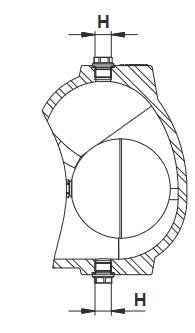

* * В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
