Перепускной клапан ADCA PS46, сильфонный, на пар, жидкости и газы, DN15...100, PN16...40, фланцевый
Технические характеристики
| Условный диаметр |
25...100 мм |
| Условное давление |
16...40 бар |
| Давление настройки |
0,1...18,0 бар |
| Температура среды |
до 80/250 °С |
| Величина Kvs |
4,8...129,5 м3/ч |
| Тип присоединения |
Фланцевый |
Применение
Перепускные клапаны ADCA PS46 это регуляторы давления «до себя» прямого действия с сильфонным уплотнением штока. Клапан предназначен для поддержания давления "до себя" и воздуха с t° до +150 °С. Гранрег КАТ62 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре присоединения.
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Клапан перепускной (клапан поддержания давления) ADCA PS46, стальной, DN 15-100 мм, PN 16 - 40 бар, Тмакс 250°C(пар), 90°C(жидкости и газы)
ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
Перепускные клапаны ADCA PS46 это регуляторы давления «до себя» прямого действия с сильфонным уплотнением штока. Клапан предназначен для поддержания давления "до себя" и воздуха с t° до +150 °С. Гранрег КАТ62 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре присоединения. В конструкции применен
специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшение трения при перемещении штока. Надежная конструкция. Заменяемый привод (мембрана)
ПРИНЦИП ДЕЙСТВИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
Поддержание давления достигается дросселированием потока в седле клапана. Сигнал входного давления через импульсную трубку воздействует на мембрану или поршень, открывая клапан. Заданное значение давления на входе определяется степенью затяжки пружины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
| Условный диаметр |
DN15....100 |
| Условное давление |
PN 16...40 бар |
| Максимальная рабочая температура |
до +250°С |
| Входное давление (давление настройки) |
0,2...18,0 бар |
| Исполнения клапана |
PS46S и PS46ST или N – PN16 углеродистая сталь
PS46S и PS46ST или N – PN40 углеродистая сталь
PS46i и PS46iT или N – PN40 нержавеющая сталь
Индекс T: мягкое седло тефлон
Индекс N: мягкое седло нитрил
|
| Допустимая протечка по сделу |
0,1% от Kvs клапана |
| Тип присоединения |
PS46S PN16 фланцевый PN16 по EN 1092–2
PS46S/i фланцевый PN40 по EN 1092–1 |
| ОПЦИИ |
Мягкое седло |
СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46 (Корпус - углеродистая сталь)
|
|
№ п/п
|
Наименование
|
Материал
|

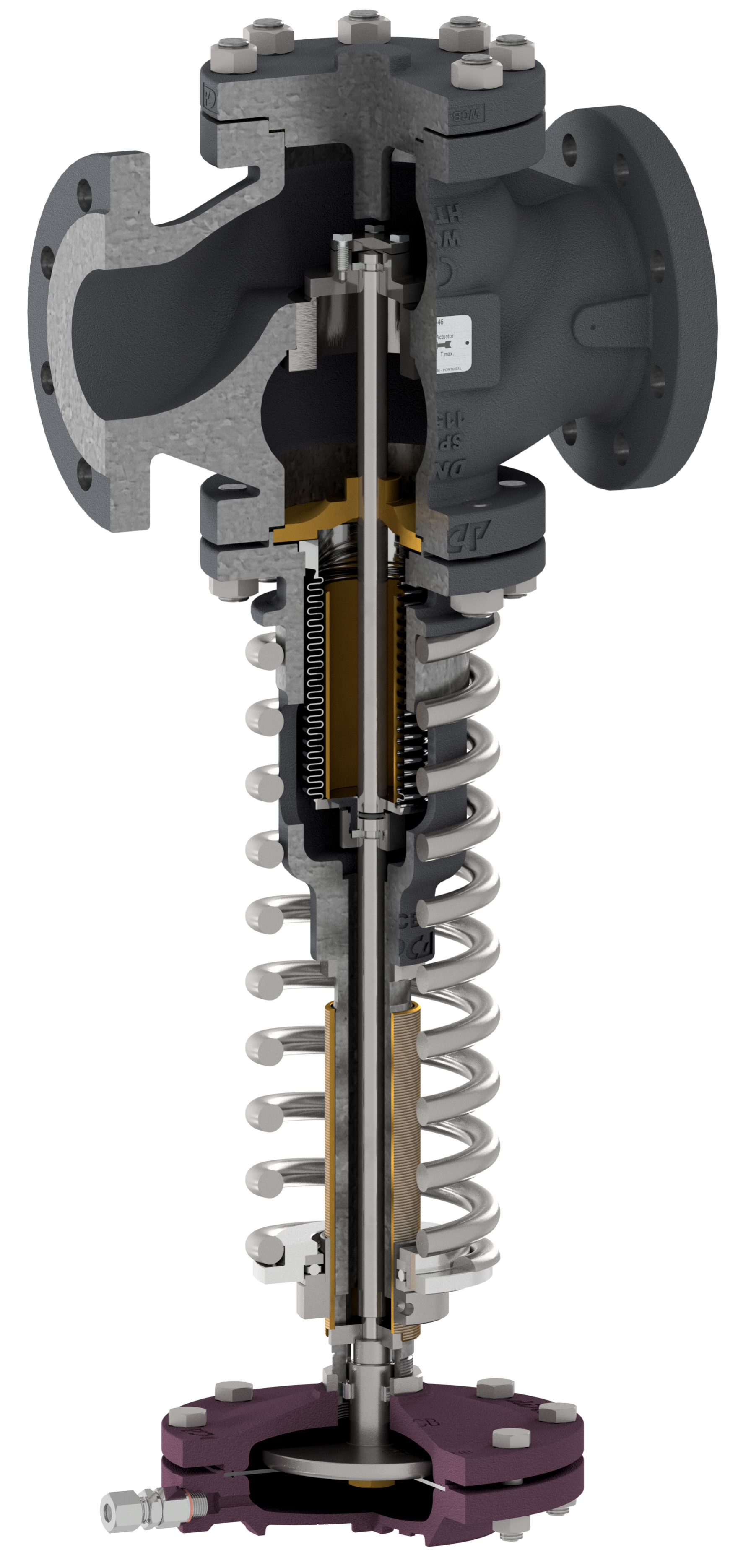

Схема
|
|
|
1
|
Корпус PS45S
|
A 216 WCB / 1.0619
|
|
|
|
2
|
Крышка PS45S
|
GJS-400–15 / 0.7040
|
|
|
3
|
Седло
|
Нерж.сталь
|
|
|
4
|
*Диск
|
Нерж.сталь
|
|
|
4
|
*Седловое уплотнение
|
AISI304/1.4301; NBR (PTFE/GR, др)
|
|
|
5
|
Направляющая
|
AISI 304 / 1.4301
|
|
|
6
|
*Сильфон
|
AISI 316 Ti / 1.4571
|
|
*
|
7
|
*Корпус мембраны PS45G/S
|
GJL-250 / 0.6025
|
|
*
|
7
|
*Корпус мембраны PS45I
|
CF8M / 1.4408
|
|
|
8
|
Шток
|
AISI 304 / 1.4301
|
|
|
9
|
Пружина
|
Пружинная сталь
|
|
|
10
|
*Импульсная трубка PS45G,PS45S
|
Медь
|
|
|
10
|
*Импульсная трубка PS45I
|
AISI 316 / 1.4401
|
|
|
11
|
*Емкость a) PS45S
|
S235JRG2 / 1.0038
|
*Поставляемый ремнабор (под заказ).
a) не требуется при установке воду или сжатый воздух
УСЛОВНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46 Kvs м3/ч
| DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
| 4,8 |
6,9 |
9,1 |
11,8 |
14,4 |
26,5 |
51,5 |
79,5 |
129,5 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46, мм
| Клапан |
Привод |
| DN |
A |
B |
масса, кг |
ТИП |
C |
масса, кг |
| 15 |
130 |
440 |
10,4 |
A1A/A1iA |
172 |
5,8 |
| 20 |
150 |
440 |
10,4 |
A11A/A11iA |
172 |
5,8 |
| 25 |
160 |
440 |
12,3 |
A2A/A2iA |
220 |
10,2 |
| 32 |
180 |
445 |
15,2 |
A21A/A21iA |
220 |
10,2 |
| 40 |
200 |
445 |
18,6 |
A3A/A3iA |
282 |
12,6 |
| 50 |
230 |
540 |
24,6 |
A4A/A4iA |
340 |
18,3 |
| 65 |
290 |
540 |
41,1 |
P55/P55i |
84 |
2,7 |
| 80 |
310 |
610 |
55,1 |
|
|
|
| 100 |
350 |
650 |
69,8 |
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
| Модель |
PS456S (T/N)/16 |
PS46S/i |
PS46ST/i |
PS45SN*/i |
| Номинальное давление |
PN16 |
PN40 |
PN40 |
PN40 |
| Макс. давление на входе** |
13 бар |
13 бар |
13 бар |
13 бар |
| Макс. давление на выходе |
13 бар |
13 бар |
13 бар |
13 бар |
| Мин.давление на входе |
0,15 бар |
0,15 бар |
0,15 бар |
0,15 бар |
| Макс.рабочая температура |
200°C |
250°C |
220°C |
90°C |
| Макс.отношение давления Рвх/Рвых |
25:1 |
25:1 |
25:1 |
25:1 |
| Макс.изменение нагрузки |
10:1 |
10:1 |
10:1 |
10:1 |
| Макс.давление гидравлического теста |
24 бар |
25 бар |
25 бар |
25 бар |
| Макс.давление гидравлического теста корпуса |
24 бар |
60 бар |
60 бар |
60 бар |
*Другие материалы уплотнения седла по запросу
**с мембранным приводом. С поршенвым или сильфонным приводом – по запросу
ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
| SIZE |
|
A4A |
A3A |
A2A |
A21A |
A1A |
A11A |
P55 |
| |
A4Ai |
A3Ai |
A2Ai |
A21Ai |
A1Ai |
A11Ai |
P55i |
| DN 15 |
Давление настройки |
0,2 to 0,45 |
0,45 to 0,9 |
0,75 to 1,6 |
1,6 to 3,2 |
2,4 to 5 |
3,5 to 7 |
4,5 to 10 |
9 to 18 |
| Пружина клапана |
66 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| DN 20 |
Давление настройки |
0,2 to 0,45 |
0,45 to 0,9 |
0,75 to 1,6 |
1,6 to 3,2 |
2,4 to 5 |
3,5 to 7 |
4,5 to 10 |
9 to 18 |
| Пружина клапана |
66 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| DN 25 |
Давление настройки |
0,2 to 0,45 |
0,45 to 0,9 |
0,75 to 1,6 |
1,6 to 3,2 |
2,4 to 5 |
3,5 to 7 |
4,5 to 10 |
9 to 8 |
| Пружина клапана |
66 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| DN 32 |
Давление настройки |
0,2 to 0,45 |
0,45 to 0,9 |
0,75 to 1,5 |
1,5 to 3 |
2,1 to 4,5 |
3 to 6,5 |
4,5 to 9 |
8 to 16 |
| Пружина клапана |
66 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| DN 40 |
Давление настройки |
0,2 to 0,45 |
0,45 to 0,9 |
0,75 to 1,5 |
1,5 to 3 |
2,1 to 4,5 |
3 to 6,5 |
4,5 to 9 |
8 to 16 |
| Пружина клапана |
66 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| DN 50 |
Давление настройки |
0,2 to 0,4 |
0,3 to 0,9 |
0,5 to 1,5 |
1 to 3,2 |
1,4 to 4,8 |
2,5 to 7 |
3 to 10 |
8 to 18 |
| Пружина клапана |
67 |
61 |
61 |
61 |
61 |
61 |
61 |
61 |
| DN 65 |
Давление настройки |
0,2 to 0,4 |
0,3 to 0,9 |
0,5 to 1,5 |
1 to 3,2 |
1,4 to 4,8 |
2,5 to 7 |
3 to 10 |
8 to 18 |
| Пружина клапана |
67 |
61 |
61 |
61 |
61 |
61 |
61 |
61 |
| DN 80 |
Давление настройки |
0,2 to 0,4 |
0,3 to 0,9 |
0,4 to 1,4 |
0,6 to 3 |
0,8 to 4,2 |
2 to 6 |
3 to 8 |
6 to 16 |
| Пружина клапана |
68 |
62 |
62 |
62 |
62 |
62 |
62 |
62 |
| DN 100 |
Давление настройки |
0,2 to 0,4 |
0,3 to 0,9 |
0,4 to 1,4 |
0,6 to 3 |
0,8 to 4,2 |
2 to 6 |
3 to 8 |
6 to 18 |
| Пружина клапана |
69 |
63 |
63 |
63 |
63 |
63 |
63 |
63 |
УСТАНОВКА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ADCA PS46
Перепускной клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 10-15хDN клапана, рекомендуемый прямой участок после клапана - 2-5хDN клапана. При установке на воду с температурой до 100°С возможно расположение пружинного блока вверх. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух в нижнюю или боковую часть трубопровода при установке на воду. ADCA PS46 предназначен, прежде всего, для пара, сжатого воздуха и инертных газов. Он имеет ограниченное применение для нейтральных жидкостей, которые могут производить вибрации и гидравлические удары. При использовании при температуре более 100 °C необходима защита мембраны от перегрева, используя конденсатную ёмкость.
При температуре рабочей среды менее 100°C: нейтральные газы – клапан готов к эксплуатации. Жидкости – привод должен полностью заполнен жидкостью. Для этого надо открыть дренажное отверстие (12) и пролить привод до полного отсутствия воздушных пробок. Клапан должен быть установлен в вертикальном положении приводом вверх или вниз.
При температуре рабочей среды более 100°C: пролейте конденсатную емкость (11), используя воронку (14) до полного отсутствия воздушных пробок из дренажного отверстия (12) и полностью заполните конденсатную емкость. Клапан готов эксплуатации. Клапан должен быть установлен вертикально приводом вниз. Давление на входе настраивается ключом (13). При затягивании пружины, давление на входе увеличивается. При ослаблении напряжения пружины давление на входе уменьшается.
| |
|
 |
 |
| |
|
 |
| 1 |
Перепускной клапан |
ADCA PS46 |
| 1A |
Конденсатная ёмкость |
POT |
| 2 |
Сепаратор |
ADCA S 25 |
| 3 |
Конденсатоотводчик |
ADCA FLT series |
| 4 |
Стекло смотровое |
ADCA SW 12 |
| 5 |
Фильтр сетчатый |
ADCA IS 16 |
| 6 |
Фильтр сетчатый |
ADCA IS16F |
| 7 |
Клапан запорный |
ADCA GV32B |
| 8 |
Клапан обратный |
ADCA RT |
| 9 |
Клапан запорный |
ADCA VF16 |
| 9A |
Клапан запорный |
ADCA VF16 |
| 11 |
Трубка под манометр |
ADCA GSC-40 |
| 12 |
Клапан под манометр |
ADCA GC-400 |
| 13 |
Манометр |
ADCA MAN-100 |
| 14 |
Манометр |
ADCA MAN-100 |
|
Примечание:
PN условное давление и материалы выбираются в соответствии с рабочим давлением.
*Импульсную трубку рекомендуется подключать минимум за 1 метр до клапана. Специальные исполнения могут быть произведены по вашему запросу.
