Обратный клапан ADCA RT25, тарельчатый, нержавеющая сталь, DN8...50, PN25, внутренняя резьба

Технические характеристики

Условный диаметр	8...50 мм
Условное давление	25 бар
Рабочая температура	– 60…+220°С
Тип присоединения	Резьбовой
Тип запорного элемента	Тарельчатый

Применение

Обратный клапан ADCA RT25, выполненных из нержавеющей стали, предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан ADCA RT25 применяется пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Обратный клапан VALSTEAM ADCA RT25, тарельчатый, нержавеющая сталь, DN8...50, PN25, Тмакс 250°С, внутренняя резьба

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ADCA RT25

ГРАНЛОК CVS25 - это обратный клапан из нержавеющей стали с диском в виде запорного элемента и предназначен для защиты трубопровода от обратного потока рабочей среды. Обратный клапан ГРАНЛОК CVS25 применяется пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ADCA RT25

Присоединение	DN 8...50 мм
Условное давление	PN 25 бар
Рабочая температура	–60…+220 °С
Минимальное давление открытия	23...25 мбар
Тип обратного клапана	Дисковый/Тарельчатый
Класс герметичности по ГОСТ 9544-2015	В - мет. седло, А - мягкое седло
Присоединение к трубопроводу	Внутренняя резьба
ОПЦИИ	Седловое уплотнение из EPDM/NBR/FPM/PTFE

УСТАНОВКА ОБРАТНОГО КЛАПАНА ADCA RT25

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть направлен на диск клапана, как показано стрелкой.

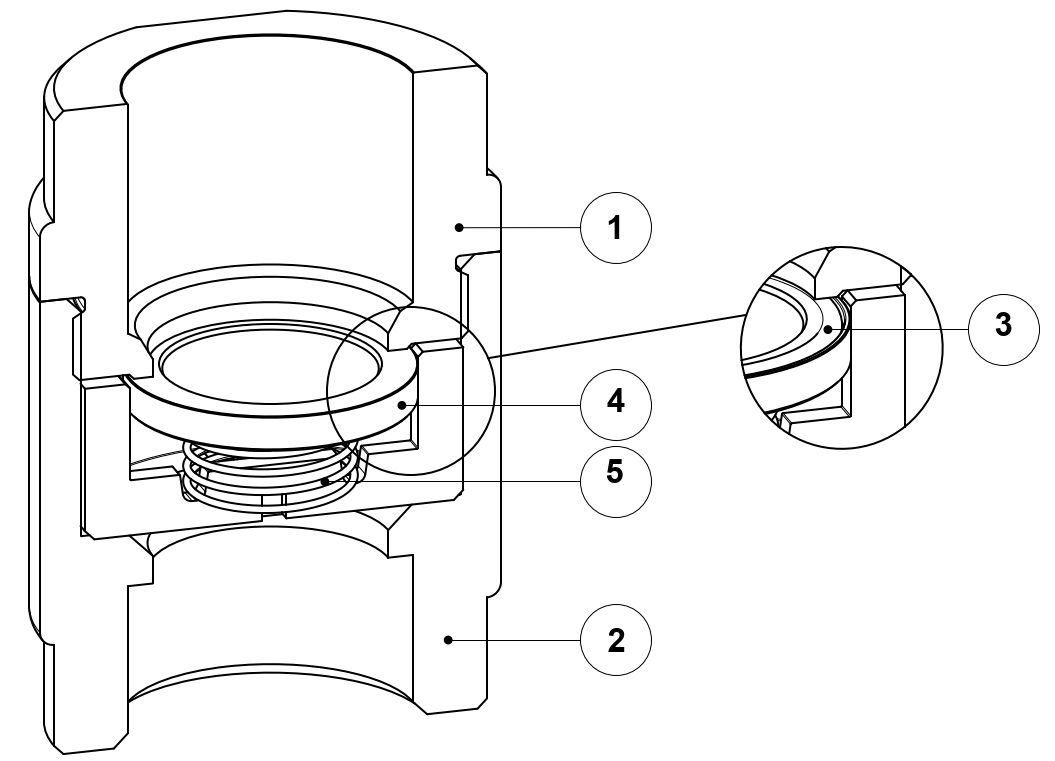

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ADCA RT25

Позиция	Материал	Схема
1. Корпус	Нерж. сталь AISI 316
2. Крышка	Нерж. сталь AISI 316
3. Уплотнение диска* (ОПЦИЯ)	EPDM; NBR; FPM; PTFE
4. Диск*	Нерж. сталь AISI 316
5. Пружина*	Нерж. сталь AISI 316

* - Доступные под заказ запасные части

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ADCA RT25

Dn, (мм)	Размеры, (мм)			Масса, (кг)	Схема
Dn, (мм)	A	B	SW	Масса, (кг)	Схема
10	55	40	27	0,3
15	55	40	27	0,3
20	60	45	32	0,38
25	70	50	41	0,54
32	61	65	50	0,68
40	72	80	55	0,96
50	72	80	70	1,13

МАКСИМАЛЬНЫЕ ТЕМПЕРАТУРЫ РАБОЧЕЙ СРЕДЫ ДЛЯ ОБРАТНОГО КЛАПАНА ADCA RT25

Материал уплотнения	МЕТАЛЛИЧЕСКОЕ СЕДЛО	EPDM	NBR	FPM	PTFE
Максимальная рабочая температура, °С	220	130	95	180	180

МИНИМАЛЬНОЕ ДАВЛЕНИЕ ОТКРЫТИЯ ОБРАТНОГО КЛАПАНА ADCA RT25

Диаметр	Направление потока
Диаметр	Снизу вверх	Горизонтально	Сверху вниз	Снизу вверх без пружины
1/4"	25	23	21	2
3/8"	25	23	21	2
1/2"	25	23	21	2
3/4"	25	23	21	2
1"	25	23	21	2
11/4"	25	24	21	3
11/2"	28	25	21	4
2"	29	25	21	4

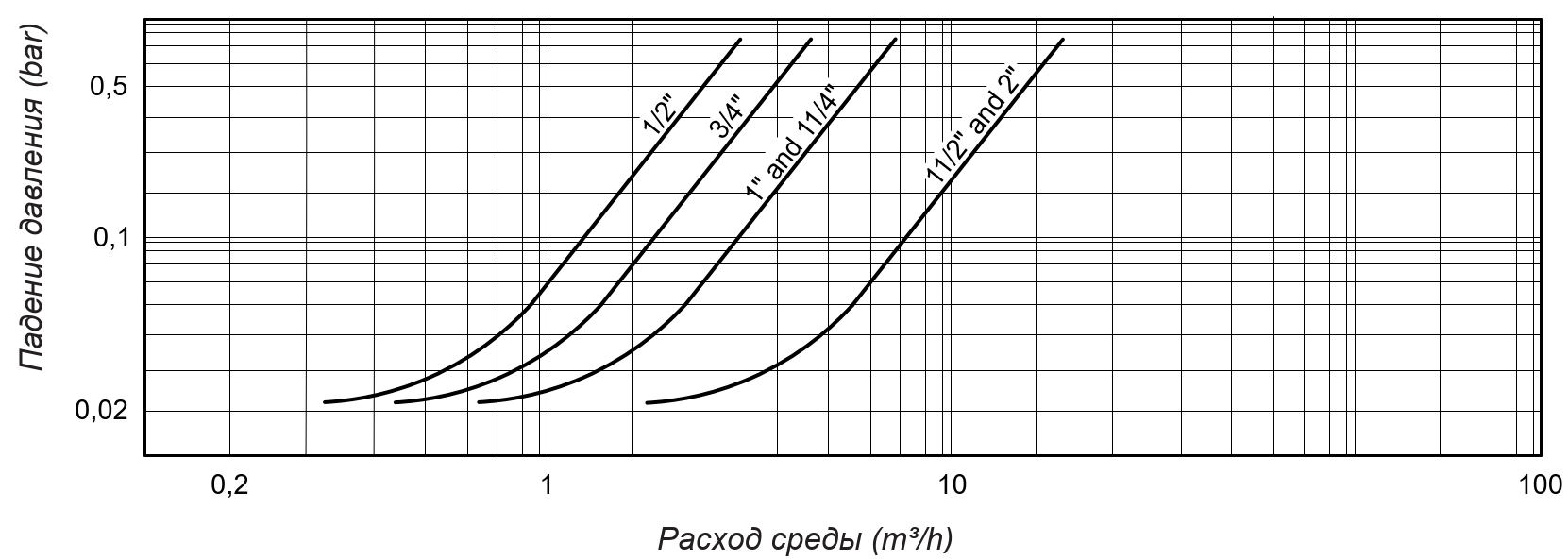

ПАДЕНИЕ ДАВЛЕНИЯ ДЛЯ ОБРАТНОГО КЛАПАНА ADCA RT25
