Сепаратор пара и сжатого воздуха ADCA S25/SS, нержавеющая сталь, DN15...300, PN63, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	16/40 бар
Рабочая температура	до 300°С
Тип присоединения	фланцевое, сварное
Исполнение	горизонтальное

Применение

Valsteam ADCA S25/SS - это сепаратор пара и сжатого воздуха центробежного типа. Сепаратор ADCA S25/SS применяется для удаления как выделевшегося, так и растворённого в паре или сжатом воздухе конденсата. Оптимальная работа на скоростях потока среды 20-40 м/с. Стандартное исполнение сепаратора ADCA S25/SS- горизонтальный вход и выход, фланцевое соединение. При работе обязательна установка конденсатоотводчика для дренажной линии сепаратора.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Сепаратор пара и сжатого воздуха ADCA S25/SS, нержавеющая сталь, DN15...300, PN16/40, Тмакс +300°С, фланцевый, резьбовой

ОПИСАНИЕ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ADCA S25/SS

ADCA S25/SS центробежный сепaрaтор из нержавеющей стали, удaляющий влaгу из пaровых трубопроводов, a тaкже из систем сжaтого воздухa. Пaр или сжaтый воздух проходя через сепaрaтор под действием центробежных сил, теряет чaстицы влaги, которые отделяясь от основного потокa удaляются через дренaжное отверстие в нижней чaсти сепaрaторa. Для aвтомaтического удaления отделившегося конденсaтa нa выходе из сепaрaторa необходимо устaновить aвтомaтический конденсaтоотводчик.

ОСНОВНЫЕ СВОЙСТВА СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ADCA S25/SS

Высокая пропускная способность и диапазон диаметров исполнения
Установка вне или в помещениях
Высокая степень удаления конденсата из рабочей среды по сравнению с обычным дренажным стаканом сбора конденсата
Горизонтальные и угловые исполнения
Выполнен из нержавеющей стали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ADCA S25/SS

Типоразмер, DN	DN 15 - 300 мм
Номинальное давление, PN	16/40 бар
Максимальная температура	300°С
Рабочая среда	Насыщенный пар, сжатый воздух и другие газы, совместимые с материалами конструкции
Материал исполнения	Нержавеющая сталь ASTM A312 TP 316L/ASTM A182; AISI 316/316L
Присоединения	Фланцевое EN 1092
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Фланцевое присоединие линии дренажа конденсата Выходной патрубок, направленный вниз

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ **

Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C	Парам.	Давл., бар	Темп. °C
PN16	16	50	ANSI Cl.150 lbs	16	50	PN25 ANSI CL.300lbs	25	50	PN40 ANSI CL.300lbs	40	50
	14	100		14	100		23	100		37	100
	13 *	195		13 *	195		20 *	216		31 *	239
	12	250		-	-		17	300		27	300

*PMO-Макс.рабочее давление для насыщенного пара. Мин.рабочая температура.: -10 °C. Тип исполнения: AD-Merkblatt

** Параметры в соответствии с EN1092:2007.

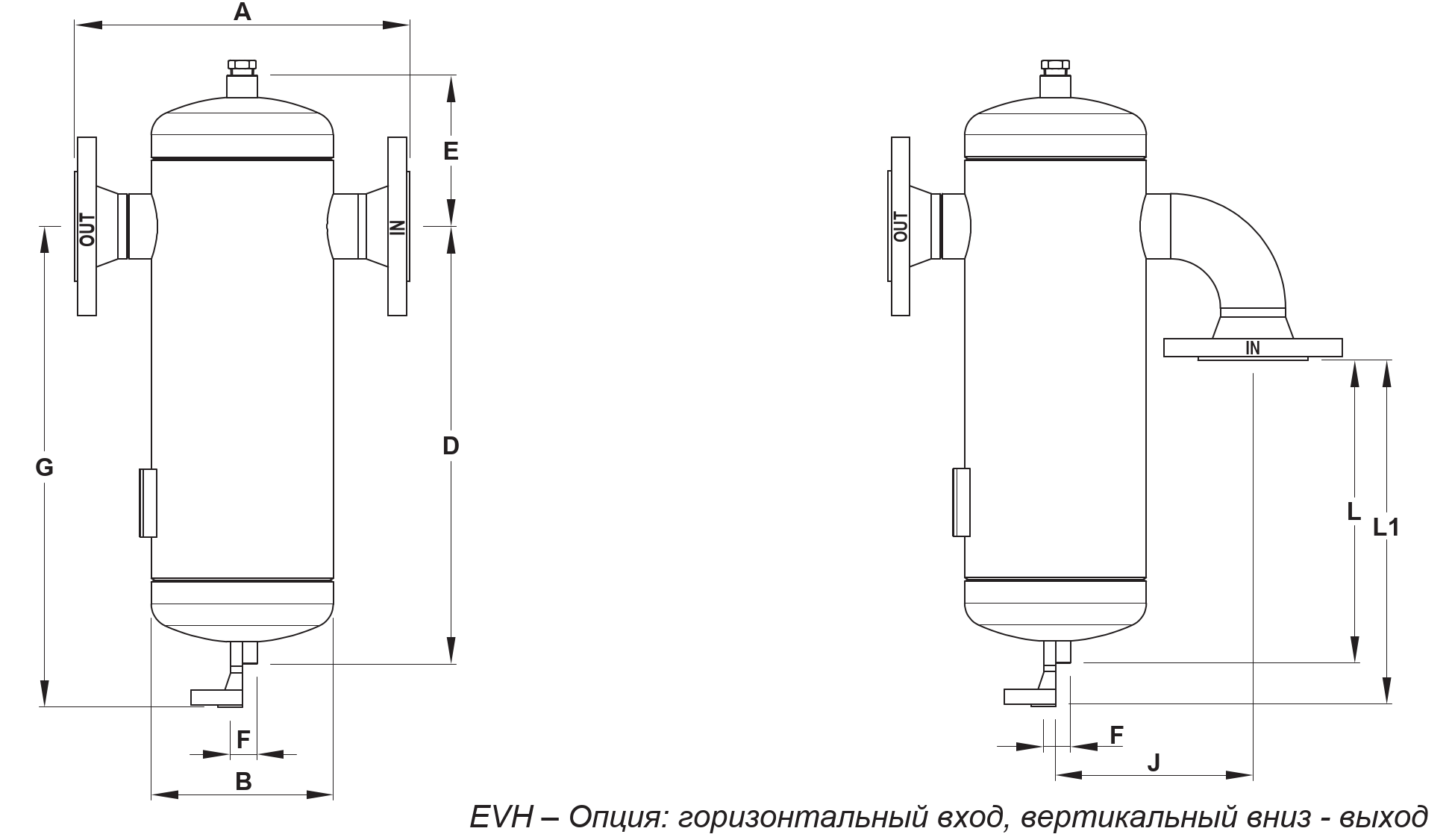

ГАБАРИТНЫЕ РАЗМЕРЫ СЕПАРАТОРА ПАРА И СЖАТОГО ВОЗДУХА ADCA S25/SS

DN, мм	Фланцевое, PN16									Объем, л	Масса, кг
DN, мм	A	B	D	E	F **	G	J	L	L1	Объем, л	Масса, кг
DN 15	230	114	205	95	1/2"	245	115	144	184	2	5,4
DN 20	230	114	205	95	1/2"	245	115	136	176	2,5	5,8
DN 25	230	114	220	120	1/2"	260	135	142	182	3	6,8
DN 32	260	140	305	130	1/2"	345	155	194	234	5	11,4
DN 40	260	140	345	130	1/2"	385	165	243	283	5,7	12,6
DN 50	310	168	405	140	1/2"	445	190	281	321	10,5	18,4
DN 65 (4 отв)	380	219	430	160	3/4"	470	240	275	315	18,5	29,8
DN 80	400	219	482	168	3/4"	522	260	306	346	25	33,6
DN 100	470	273	548	207	3/4"	588	330	326	366	35,4	49,7
DN 125	535	324	652	241	1"	688	403	380	426	62	76
DN 150	565	356	712	292	1"	758	457	428	474	75	104
DN 200	605	406	902	312	1"	948	545	485	531	140	168,5
DN 250	720	508	1165	425	11/2"	1210	671	714	779	280	318
DN 300	860	610	1197	553	11/2"	1262	800	662	727	452	463

DN, мм	PN40									Объем, л	Масса, кг
DN, мм	A	B	D	E	F **	G	J	L	L1	Объем, л	Масса, кг
DN 15	230	114	210	105	1/2"	250	115	144	184	2	6,6
DN 20	230	114	210	105	1/2"	250	115	136	176	2,5	7,4
DN 25	230	114	220	120	1/2"	260	135	142	182	3	8,5
DN 32	260	140	305	130	1/2"	345	155	194	234	5	13
DN 40	260	140	345	130	1/2"	385	165	243	283	5,7	16
DN 50	310	168	395	150	1/2"	435	190	281	321	10,5	24
DN 65	394	219	415	175	3/4"	455	240	268	308	18,5	39
DN 80	410	219	470	180	3/4"	510	260	298	338	25	44
DN 100	490	273	530	225	3/4"	570	330	313	353	35,4	75
DN 125	561	324	627	262	1"	668	403	367	379	50	114
DN 150	605	356	712	292	1"	754	457	408	427	75	131
DN 200	650	406	852	362	1"	898	545	459	478	140	264
DN 250	810	508	1165	425	11/2"	1235	671	679	736	280	454
DN 300	946	610	1325	580	11/2"	1390	800	625	695	489	735
