Конденсатоотводчик поплавковый ADCA FLT22, углерод. или нерж.сталь, DN40-50, PN40, dP 4,5...21бар, фланцевый, резьбовой

Технические характеристики

Условный диаметр	40-50 мм
Условное давление	40 бар
Рабочий перепад	до 4,5...21,0 бар
Отвод по конденсату	до 22 500 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец, резьба

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT22 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT22 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT22, углерод. или нерж.сталь, DN40-50, PN40, dP 4,5...21бар, фланцевый, резьбовой

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT22

FLT22 поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установке на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании,сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT22

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузки и перепада давления.

ПРИМЕНЕНИЕ	Насыщенный и перегретый пар
ИСПОЛНЕНИЯ	FLT 22S – Углеродистая сталь FLT22SS – Нержавеющая сталь
ТИПОРАЗМЕРЫ	DN 11/2"–2"; DN 40 – DN 50
МАКС. ПЕРЕПАД ДАВЛЕНИЯ	FLT22S-4,5 ΔP 4,5 бар FLT22S-10 ΔP 10 бар FLT22S-14 ΔP 14 бар FLT22S-21 ΔP 21 бар
ПРИСОЕДИНЕНИЕ	Внутренняя резьба Фланцы по EN 1092-1 PN 40 или ANSI.
УСТАНОВКА	По умолчанию на горизонтальном трубопроводе справа налево (R-L) Под заказ возможна поставка: направление слева направо (L-R) или вертикально сверху вниз (V).

PMO – Макс.рабочее давление 21 бар; TMO – Макс. Рабочая температура 250 °C * В соотв. с EN1092–1:2007; ** В соотв. с EN1759–1:2004

Параметры PN25 или ниже, в зав-ти от типа присоединения. Резьбовое присоединение PN25.

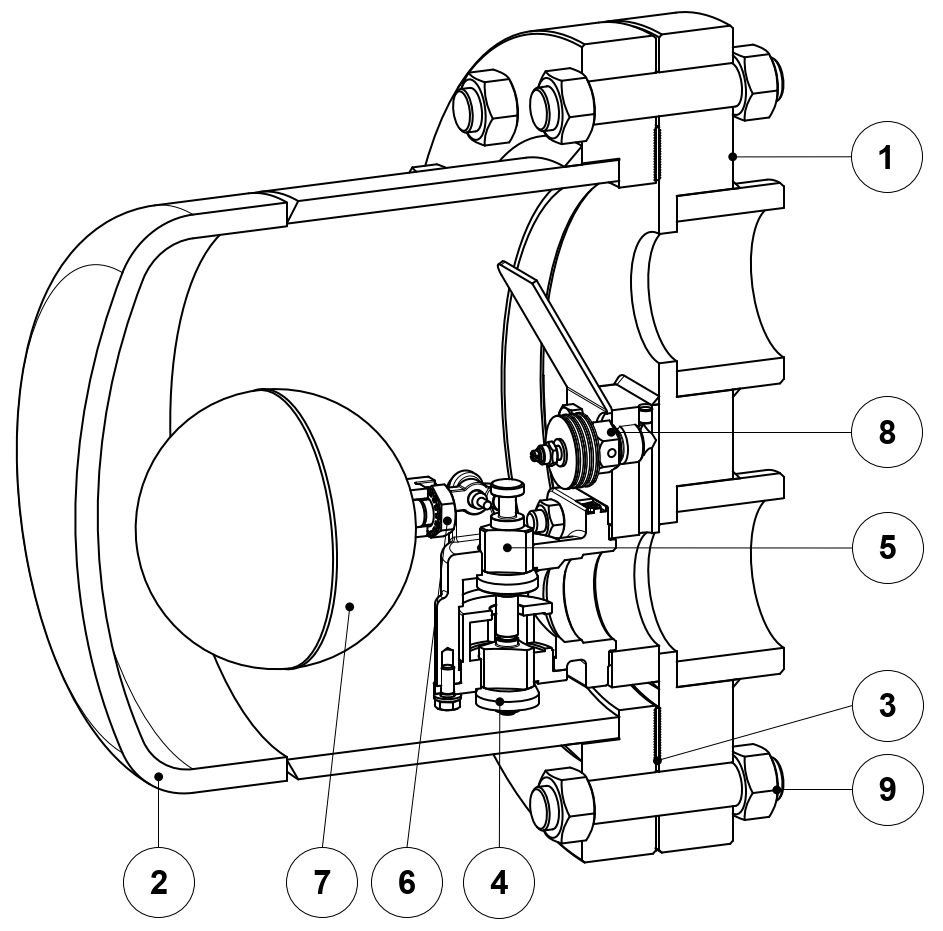

МАТЕРИАЛЫ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT22,

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	МАТЕРИАЛ	СХЕМА
№	НАИМЕНОВАНИЕ	FLT22S (УГЛ.СТАЛЬ)	FLT22SS (НЕРЖ.СТАЛЬ)
1	Корпус	P250GH / 1.0460; P235GH / 1.0305; 3355J2G3 / 1.0570; 3235JRG2/1.0038	AI3I316 / 1.4401; AI3I304 / 1.4301
2	Крышка	P235GH / 1.0305; P265GH / 1.0425; 3355J2G3 / 1.0570	AI3I316 / 1.4401; AI3I304 / 1.4301
3	*Прокладка	Графит	Графит
4	*Седло	CЕ8 / 1.4308	CЕ8 / 1.4308
5	*Диск	AI3I420 / 1.4021	AI3I420 / 1.4021
6	*Рычаг	AI3I304 / 1.4301	AI3I304 / 1.4301
7	*Поплавок	AI3I304 / 1.4301	AI3I304 / 1.4301
8	*Воздушный клапан	Нерж.сталь (Биметалл)	Нерж.Сталь (Биметалл)
9	Болт	Сталь 8.8	Нерж.сталь A2–70

*Поставляемые комплектующие в качестве ЗИП.

РАСХОД ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT22, (кг/ч)

ТИП	DN	Перепад давления, (бар)
ТИП	DN	0,5	0,7	1	1,5	2	4,5	7	10	12	14	16	21
FLT22S-4,5	40-11/2"	2400	2800	3400	3900	4500	7300
FLT22S-10	40-11/2"	1500	1750	2000	2600	3000	4000	5400	6200
FLT22S-14	40-11/2"	950	1100	1300	1600	1800	2600	3250	3900	4210	4950
FLT22S-21	40-11/2"	950	1100	1300	1600	1800	2600	3250	3900	4210	4950	5000	5600
FLT22S-4,5	50-2"	7550	9050	11000	14000	15500	22500
FLT22S-10	50-2"	3900	4450	5000	6100	7100	10000	13750	16000
FLT22S-14	50-2"	1900	2300	2700	3100	3600	5000	6900	8100	9000	9800
FLT22S-21	50-2"	1900	2300	2700	3100	3600	5000	6900	8100	9000	9800	10000	12050

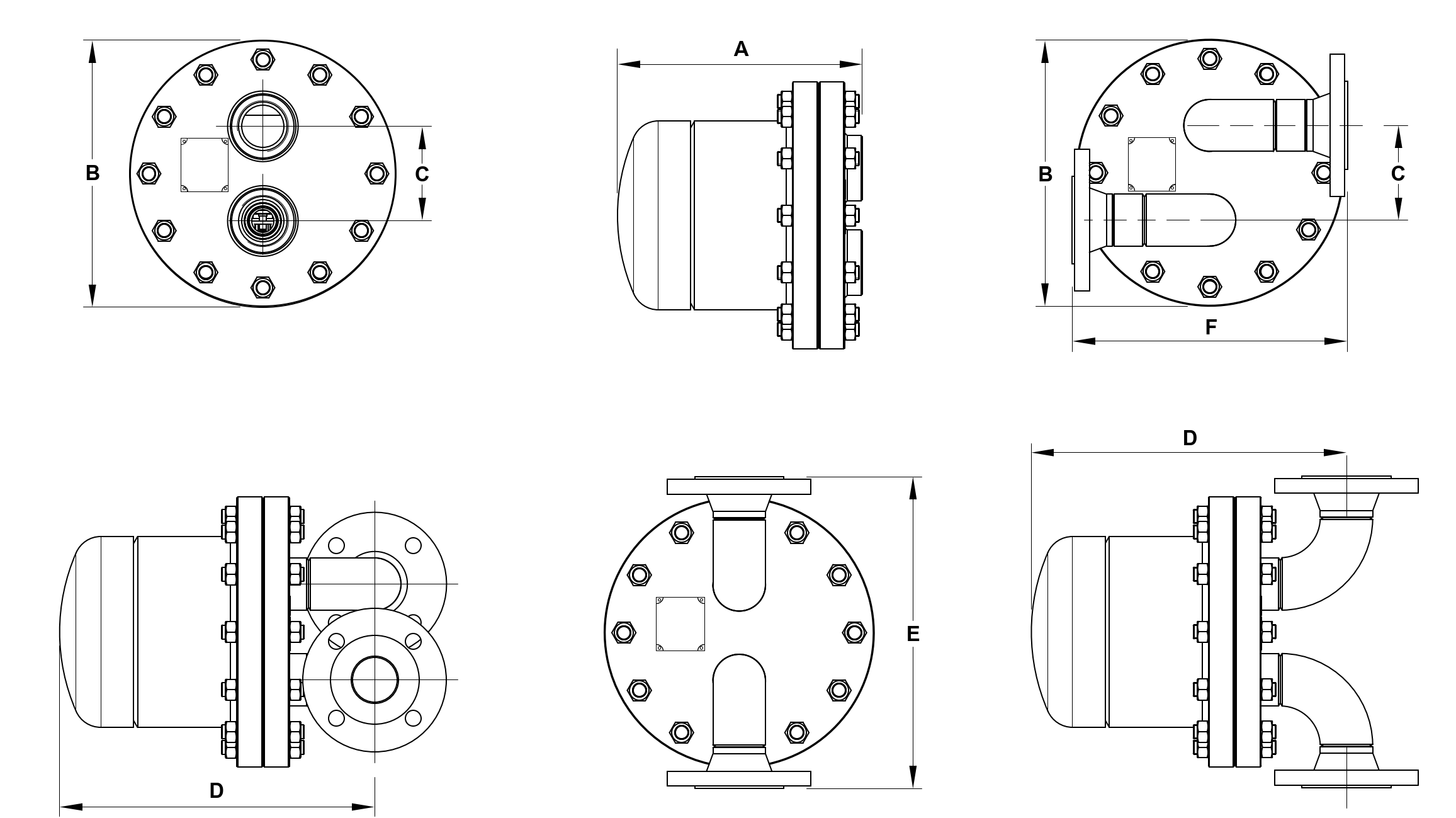

ГАБАРИТНЫЕ РАЗМЕРЫ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT22, (мм)

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ КОНСТРУКЦИЯ

Резьба (р/р)					Фланцы (ф/ф) EN 1092–1				Фланцы ANSI B16.5 Cl.150 lbs				Фланцы B16.5 Cl.300 lbs
DN	A	B	C	Масса, кг	D	E	F	Масса, кг	D	E	F	Масса, кг	D	E	F	Масса, кг
40–11/2"	290	310	110	41	355	320	320	43	355	320	320	47	355	320	320	50
50–2"	290	310	110	42	355	360	320	45	355	390	350	50	355	403	365	52
