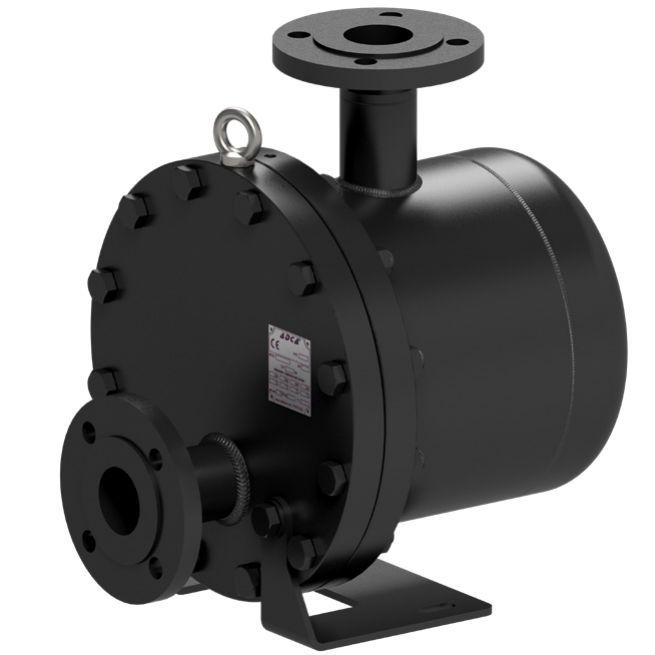

Конденсатоотводчик поплавковый ADCA FLT50/FLT65, стальной, DN50-65, PN16, dP 12бар, фланцевый

Технические характеристики

Условный диаметр	50-65 мм
Условное давление	16 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 50 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT50/FLT65 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT50/FLT65 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Угловая конструкция. Опционально возможно установить на конденсатоотводчик защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT50/FLT65, стальной, DN50-65, PN16, dP 12бар, Тмакс 300°С, фланцевый

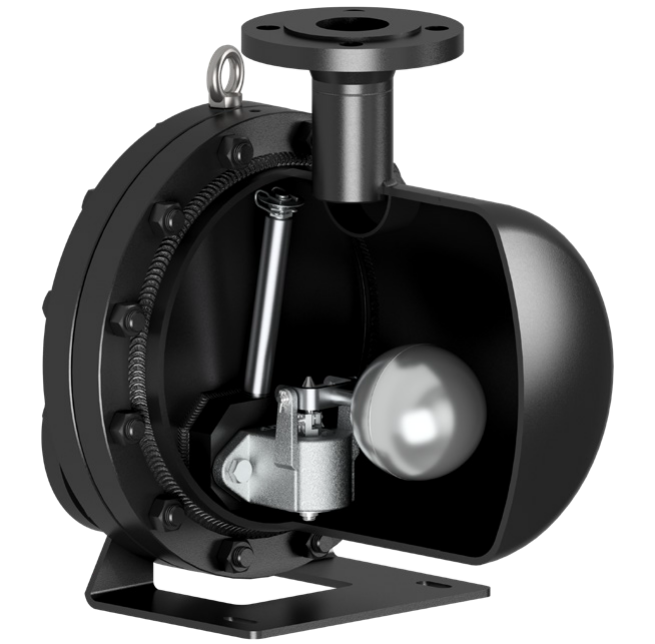

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50 И FLT65

FLT50S / 65S конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50 И FLT65

Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления.

Типоразмер, DN	DN 50/65 мм – DN 65/100 мм
Номинальное давление, PN	16 бар
Максимальный перепад давления, ΔP	FLT50-12 – ΔP 12 бар FLT65-12 – ΔP 12 бар
Рабочая среда	Насыщенный и перегретый пар
Присоединения	Фланцевое EN 1092–2 PN 40
Монтаж на трубопроводе	Горизонтально с вертикальным входом и горизонтальным выходом
ОПЦИИ	Дополнительные устройства для дренажа: BDV – Клапан дренажный AFZ – Клапан защиты от размораживания автоматический

Максимальное рабочее давление 12 бар Максимальная рабочая температура 250 °C

* В соответствии с EN1092–1:2007

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50 И FLT65

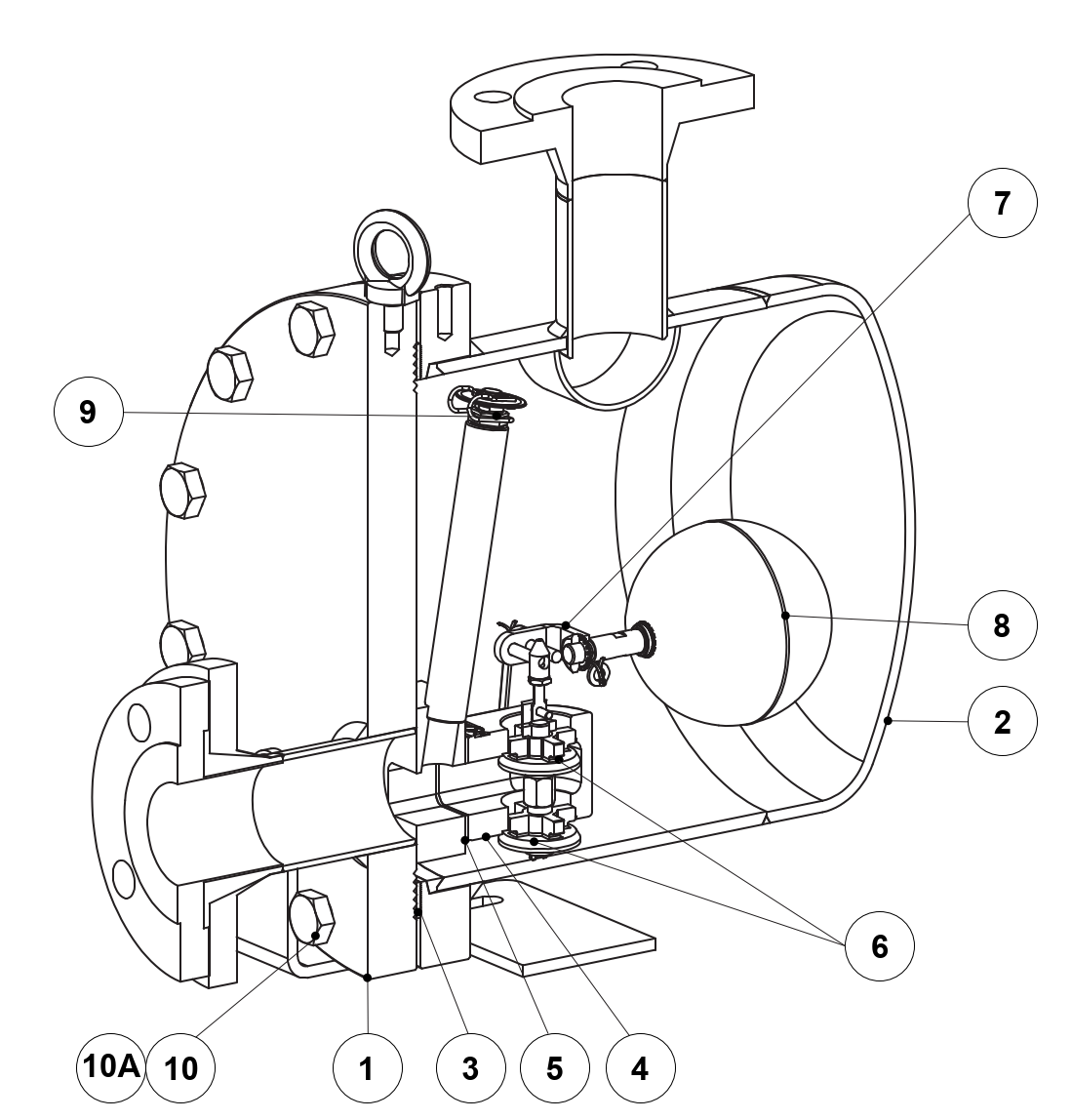

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ	СХЕМА
1	корпус	Углеродистая сталь P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	крышка	Углеродистая сталь P235GH / 1.0305; P265GH / 1.0425; S355J2G3 / 1.0570
3	*прокладка	графит
4	*седло	Нерж сталь CF8 / 1.4308
5	*прокладка	графит
6	*клапан	Нерж сталь AISI420 / 1.4021; CF8M / 1.4408
7	*рычаг	Нерж сталь AISI316 / 1.4401; AISI304 / 1.4301
8	*поплавок	Нерж сталь AISI304 / 1.4301
9	*термостатический клапан	Нерж сталь (биметалл)
10/10А	болт	сталь 8.8

* - доступные для заказа запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50 И FLT65, кг/ч

ТИП	DN	ПЕРЕПАД ДАВЛЕНИЯ, бар
ТИП	DN	0,5	1	1,5	2	2,5	3	3,5	4	5	6	7	8	10	12
FLT50–12	50–65	11300	12500	13500	15000	16000	17500	18500	20000	20500	21500	22000	22500	23000	23500
FLT65–12	65–100	24500	29000	31000	34000	37000	38000	39500	42000	43500	45500	47000	48000	49500	50000

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50/FLT65

Установка на горизонтальном трубопроводе с верхней подачей конденсата

ГАБАРИТНЫЕ РАЗМЕРЫ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT50 И FLT65, мм

УГЛОВАЯ КОНСТРУКЦИЯ

ТИП	DN	A	B	C	D	E	F	G	Масса, кг
FLT 50	50–65 (2"–21/2")	430	350	263	475	145	273	290	70
FLT 65	65–100 (21/2"–4")	480	440	270	570	176	355	360	110
