Стекло смотровое АДЛ СС04, двустороннее, углеродистая сталь, DN15...25, PN16, резьбовое

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	16 бар
Температура макс	250°С
Видимость	двустороннее
Тип присоединения	Резьбовое

Применение

Смотровое стекло АДЛ СС04 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Двустороннее стекло АДЛ СС04 позволяет наиболее оптимально наблюдать за проходящим потоком среды. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Стекло смотровое АДЛ СС04, двустороннее, углеродистая сталь, DN15...25, PN16, Тмакс +250°С, резьбовое

ПРИМЕНЕНИЕ СМОТРОВОГО СТЕКЛА АДЛ СС04

Смотровое стекло АДЛ СС01 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Сварной корпус. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности:пищевой, химической, нефтегазовой, фармацевтической и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА АДЛ СС04

Условный диаметр	15 ... 200 мм
Условное давление	16 / 40 бар
Максимально допустимая температура	250 °С
Тип смотрового стекла	двустороннее
Тип присоединения	Резьбовое
Установка	горизонтальная или вертикальная, не менее 1 м за конденсатоотводчиком

СПЕЦИФИКАЦИЯ СМОТРОВОГО СТЕКЛА АДЛ СС04

№	Позиция	CC04.03
1	Корпус	Углеродистая сталь Ст 20
2	Крышка	Углеродистая сталь Ст 20
3	Уплотнение	Графит армированный
4	Стекло	Боросиликатное стекло

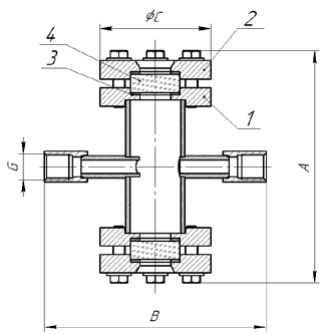

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА АДЛ СС04, (мм)

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

DN	Артикул (угл. сталь)	А	В	С	G	Масса, кг
15	GZ02A699320	188	180	90	1/2"	3,5
20	GZ02A693231	218	190	110	3/4"	4,9
25	GZ02A693232	218	200	110	1"	5,1

ПРИМЕР ЗАКАЗА СМОТРОВОГО СТЕКЛА АДЛ СС04

СС04.03.25.16 Р/Р Смотровое стекло двустороннее, DN 25, PN 1,6 МПа, углеродистая сталь, присоединение резьбовое.
