Регулирующий клапан ГРАНРЕГ КМ127Ф, двухходовой, углеродистая сталь, DN15...100, PN40, Тмакс +300 °С, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	40 бар
Kvs клапана	0,1...136 м3/ч
Температура среды	-20....+300°С
Класс герметичности	IV
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод, штурвал

Применение

ГРАНРЕГ КМ127Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом. ГРАНРЕГ КМ127Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +300 °С. Клапаны КМ127Ф с рабочей температурой до 300 °С имеют металлическое седловое уплотнение, что обеспечивает клапану класс герметичности IV. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ125Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FN02I608588	ГРАНРЕГ КМ127Ф - 015 - 4,0 / СМП0,7 - 220В Клапан регулирующий Ду15 Ру40 ф\ф dP = 33,6bar, tmax = 300oC	15	38196.74 ₽	уточняйте
FN02I608589	ГРАНРЕГ КМ127Ф - 020 - 5,0 / СМП0,7 - 220В Клапан регулирующий Ду20 Ру40 ф\ф dP = 16bar, tmax = 300oC	20	40366.57 ₽	уточняйте
FN02I731863	ГРАНРЕГ КМ127Ф - 020 - 5,0 / СМП1,6 - 220В Клапан регулирующий Ду20, Ру40, ф\ф ΔРmax=31 бар tmax = 300oC	20	42638.73 ₽	уточняйте
FN02I608590	ГРАНРЕГ КМ127Ф - 025 - 9,0 / СМП0,7 - 220В Клапан регулирующий Ду25 Ру40 ф\ф dP = 12,5bar, tmax = 300oC	25	39240.82 ₽	уточняйте
FN02I611318	ГРАНРЕГ КМ127Ф - 025 - 9,0 / СМП2,7 - 220В Клапан регулирующий Ду25 Ру40 ф\ф ΔРmax=40 бар tmax = 300oC	25	46250.18 ₽	уточняйте
FN02I608591	ГРАНРЕГ КМ127Ф - 032 - 15,0 / СМП0,7 - 220В Клапан регулирующий Ду32 Ру40 ф\ф dP = 7,4bar, tmax = 300oC	32	40634.23 ₽	уточняйте
FN02I608592	ГРАНРЕГ КМ127Ф - 032 - 15,0 / СМП2,7 - 220В Клапан регулирующий Ду32 Ру40 ф\ф dP = 28,8bar, tmax = 300oC	32	48728.99 ₽	уточняйте
FN02I608593	ГРАНРЕГ КМ127Ф - 040 - 22,0 / СМП2,7 - 220В Клапан регулирующий Ду40 Ру40 ф\ф dP = 19bar, tmax = 300oC	40	51662.43 ₽	уточняйте
FN02I639580	ГРАНРЕГ КМ127Ф - 040 - 22,0 / СМП4 - 220В Клапан регулирующий Ду40 Ру40 ф\ф dP = 22bar, tmax = 300oC	40	77452.32 ₽	уточняйте
FN02I608594	ГРАНРЕГ КМ127Ф - 050 - 40,0 / СМП2,7 - 220В Клапан регулирующий Ду50 Ру40 ф\ф dP = 12,3bar, tmax = 300oC	50	53317.60 ₽	уточняйте
FN02I628966	ГРАНРЕГ КМ127Ф - 050 - 40,0 / СМП4 - 220В Клапан регулирующий Ду50, Ру40, ф\ф ΔРmax=15 бар tmax = 300oC	50	80905.34 ₽	уточняйте
FN02I628971	ГРАНРЕГ КМ127Ф - 065 - 63,0 / СМП10 - 220В Клапан регулирующий Ду65, Ру40, ф\ф ΔРmax=23 бар tmax = 300oC	65	147065.73 ₽	уточняйте
FN02I628967	ГРАНРЕГ КМ127Ф - 065 - 63,0 / СМП4 - 220В Клапан регулирующий Ду65, Ру40, ф\ф ΔРmax=14 бар tmax = 300oC	65	86791.90 ₽	уточняйте
FN02I628969	ГРАНРЕГ КМ127Ф - 065 - 63,0 / СМП7 - 220В Клапан регулирующий Ду65, Ру40, ф\ф ΔРmax=24,8 бар tmax = 300oC	65	119632.48 ₽	уточняйте
FN02I628980	ГРАНРЕГ КМ127Ф - 080 - 90,0 / СМП10 - 220В Клапан регулирующий Ду80, Ру40, ф\ф ΔРmax=15 бар tmax = 300oC	80	155184.11 ₽	уточняйте
FN02I659038	ГРАНРЕГ КМ127Ф - 080 - 90,0 / СМП4 - 220В Клапан регулирующий Ду80, Ру40, ф\ф ΔРmax=5 бар tmax = 300oC	80	92223.84 ₽	уточняйте
FN02I628975	ГРАНРЕГ КМ127Ф - 080 - 90,0 / СМП7 - 220В Клапан регулирующий Ду80, Ру40, ф\ф ΔРmax=18 бар tmax = 300oC	80	124445.45 ₽	уточняйте
FN02I628985	ГРАНРЕГ КМ127Ф - 100 - 136,0 / СМП10 - 220В Клапан регулирующий Ду100, Ру40, ф\ф ΔРmax=13 бар tmax = 300oC	100	158685.35 ₽	уточняйте
FN02I628981	ГРАНРЕГ КМ127Ф - 100 - 136,0 / СМП7 - 220В Клапан регулирующий Ду100, Ру40, ф\ф ΔРmax=7,5 бар tmax = 300oC	100	133269.40 ₽	уточняйте
FN02I629375	ГРАНРЕГ КМ127Ф - 015 - 4,0 / СМП0,7A - 220В Клапан регулирующий Ду15 Ру40 ф\ф ΔРmax=38 бар tmax = 300oC	15	51395.76 ₽	уточняйте
FN02I629376	ГРАНРЕГ КМ127Ф - 020 - 5,0 / СМП0,7A - 220В Клапан регулирующий Ду20, Ру40, ф\ф dP = 16 bar, Tmax = 300C	20	50986.39 ₽	уточняйте
FN02I739462	ГРАНРЕГ КМ127Ф - 020 - 5,0 / СМП2,7A - 220В Клапан регулирующий Ду20, Ру40, ф\ф dP = 40 bar, Tmax = 300C	20	57808.79 ₽	уточняйте
FN02I629377	ГРАНРЕГ КМ127Ф - 025 - 9,0 / СМП0,7A - 220В Клапан регулирующий Ду25, Ру40, ф\ф dP = 16bar, Tmax = 300C	25	52439.83 ₽	уточняйте
FN02I629379	ГРАНРЕГ КМ127Ф - 025 - 9,0 / СМП2,7A - 220В Клапан регулирующий Ду25, Ру40, ф\ф dP = 40bar, Tmax = 300C	25	65577.83 ₽	уточняйте
FN02I629380	ГРАНРЕГ КМ127Ф - 032 - 15,0 / СМП0,7A - 220В Клапан регулирующий Ду32, Ру40, ф\ф dP = 12bar, Tmax = 300C	32	53833.24 ₽	уточняйте
FN02I629381	ГРАНРЕГ КМ127Ф - 032 - 15,0 / СМП2,7A - 220В Клапан регулирующий Ду32, Ру40, ф\ф dP = 30bar, Tmax = 300C	32	66433.95 ₽	уточняйте
FN02I718620	ГРАНРЕГ КМ127Ф - 032 - 15,0 / СМП4 A - 220В Клапан регулирующий Ду32, Ру40, ф\ф dP = 40bar, Tmax = 300C	32	92926.45 ₽	уточняйте
FN02I629382	ГРАНРЕГ КМ127Ф - 040 - 22,0 / СМП2,7A - 220В Клапан регулирующий Ду40, Ру40, ф\ф dP = 9,9 bar, Tmax = 300C	40	68885.21 ₽	уточняйте
FN02I629383	ГРАНРЕГ КМ127Ф - 040 - 22,0 / СМП4A - 220В Клапан регулирующий Ду40, Ру40, ф\ф dP = 21bar, Tmax = 300C	40	99726.21 ₽	уточняйте
FN02I629384	ГРАНРЕГ КМ127Ф - 050 - 40,0 / СМП2,7A - 220В Клапан регулирующий Ду50, Ру40, ф\ф dP = 5,8bar, Tmax = 300C	50	71022.56 ₽	уточняйте
FN02I628988	ГРАНРЕГ КМ127Ф - 050 - 40,0 / СМП4A - 220В Клапан регулирующий Ду50, Ру40, ф\ф dP = 18,5bar, Tmax = 300C	50	101864.54 ₽	уточняйте
FN02I628989	ГРАНРЕГ КМ127Ф - 050 - 40,0 / СМП7A - 220В Клапан регулирующий Ду50, Ру40, ф\ф dP = 40bar, Tmax = 300C	50	137568.70 ₽	уточняйте
FN02I628992	ГРАНРЕГ КМ127Ф - 065 - 63,0 / СМП4A - 220В Клапан регулирующий Ду65, Ру40, ф\ф dP = 14bar, Tmax = 300C	65	109066.78 ₽	уточняйте
FN02I628994	ГРАНРЕГ КМ127Ф - 065 - 63,0 / СМП7A - 220В Клапан регулирующий Ду65, Ру40, ф\ф dP = 40bar, Tmax = 300C	65	144770.93 ₽	уточняйте
FN02I629003	ГРАНРЕГ КМ127Ф - 080 - 90,0 / СМП10A - 220В Клапан регулирующий Ду80, Ру40, ф\ф dP = 24bar, Tmax = 300C	80	201892.85 ₽	уточняйте
FN02I628998	ГРАНРЕГ КМ127Ф - 080 - 90,0 / СМП7A - 220В Клапан регулирующий Ду80, Ру40, ф\ф dP = 18bar, Tmax = 300C	80	148432.57 ₽	уточняйте
FN02I629009	ГРАНРЕГ КМ127Ф - 100 - 136,0 / СМП10A - 220В Клапан регулирующий Ду100, Ру40, ф\ф dP = 13bar, Tmax = 300C	100	209087.22 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Регулирующий клапан ГРАНРЕГ КМ127Ф, двухходовой, углеродистая сталь, DN15...100, PN40, Тмакс +250 °С, фланцевый, с электроприводом, пневмоприводом или штурвалом.

Описание регулирующего клапана ГРАНРЕГ КМ127Ф

Технические характеристики регулирующего клапана ГРАНРЕГ КМ127Ф

Присоединение	DN 15...100 мм
Условное давление	PN 40 бар
Рабочая температура	–40…+300 °С
Величина Kvs	0,1–136 м³/ч
Класс герметичности	IV
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Углеродистая сталь GS-C25
Седловое уплотнение	PTFE/Графит
Тип электропривода	СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода	СМАРТГИР ПП
Тип ручного привода	СМАРТГИР РП
ОПЦИИ	Заниженный Kvs клапана Равнопроцентная характеристика регулирования Тип исполнения фланцев F или D по ГОСТ 33259-2015

Материалы регулирующего клапана ГРАНРЕГ КМ127Ф

Позиция	Материал
Корпус	Сталь GS-C25
Внутренние детали	Нержавеющая сталь AISI304
Седловое уплотнение	Метал/метал

Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ127Ф, (м³/ч)

DN	15	20	25	32	40	50	65	80	100
Kvs (м³/ч)	4,0	5,0	9,0	15,0	22,0	40,0	63,0	90,0	136,0
Заниженный Kvs (м³/ч)	0,1	0,1	0,1	0,1	0,1	0,1	15	22	40
	0,6	0,6	0,6	0,6	0,6	0,6	22	40	63
	1,6	1,6	1,6	1,6	1,6	1,6	40	63	90
	2,5	2,5	2,5	2,5	2,5	2,5
		4,0	4,0	4,0	4,0	4,0
			5,0	5,0	5,0	5,0
				9,0	9,0	9,0
					15,0	15,0
						22,0

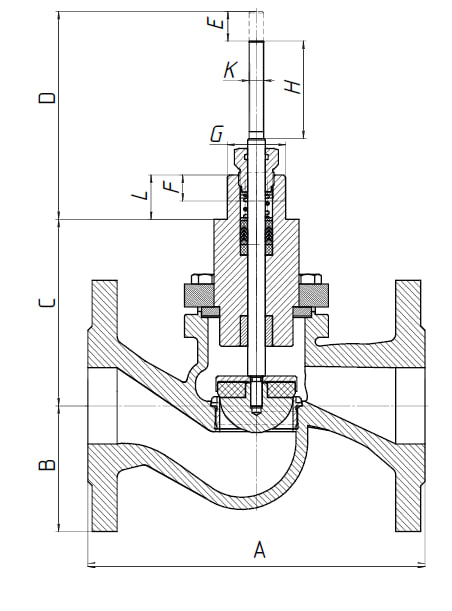

Масса(кг), Размеры, (мм) регулирующего клапана ГРАНРЕГ КМ127Ф

DN (мм)	15	20	25	32	40	50	65	80	100	Схема
A	130	150	160	180	200	230	290	310	350
B	47,5	52,5	57,5	70	67,5	82,5	92,5	100	110
C	80	85	85	92,5	100	122,5	157	159	166
D	142	140	138	136,5	121	137	106,5	117	122,5
E	20	20	20	20	20	20	30	30	30
F	17	17	17	17	17	17	17	17	17
G	M40	M40	M40	M40	M40	M40	M45	M45	M45
H	65	65	65	65	60	60	60	60	60
K	M10	M10	M10	M10	M10	M10	M10	M10	M10
L	27	27	27	27	29	29	29	27	29
вес, кг	3	4	5	7	9	12	17	23	36
