ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
Редукционные клапаны БАРРЕС РП 3.11К это регуляторы давления «после себя» прямого действия с поршневым приводом. Регуляторы давления «после себя» (редукционные клапаны) предназначены для автоматического поддержания постоянного давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Редукционные клапаны БАРРЕС предназначены для работы с жидкими и газообразными средами в широком диапазоне давлений - до 250 бар и давлением настройки до 100 бар. Возможны исполнения на насыщенный пар.
Редукционные клапаны БАРРЕС - это клапана от компании Манкенберг, Германия с полной локализацией производства на територрии России.
ВНИМАНИЕ! Каждый клапан изготавливается индивидуально по заказу клиента. Клапан подбирается исключительно на основании опросного листа. Возможны исполнения, не указанные в техническом описании.
УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана с ограничением по средам и гарантии. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух и на пар и в нижнюю или боковую часть трубопровода при установке на воду.
Если рабочая среда относится к группе 1 по ТРТС 032/2013 (окисляющие, воспламеняющиеся, горючие, токсичные среды и их смеси), то необходимо обеспечить их безопасный отвод в случае разрушения функциональных деталей регулятора. Для этого в конструкции регулятора предусмотрено присоединение на корпусе. Линия отвода утечки не должна быть под давлением и создавать сопротивление потоку (линия обеспечивается заказчиком).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
| Условный диаметр |
DN15....50 |
| Условное давление |
PN 16....250 бар |
| Максимальная рабочая температура |
Жидкости, пар и газы: до +250°С
|
| Входное давление |
До 250 бар |
| Выходное давление (давление настройки) |
1,2...100 бар |
| Макс. редукционное соотношение |
2...95 : 1 |
| Допустимая протечка по сделу |
III...V класс по ГОСТ 9544-2015 |
| Тип присоединения |
Фланцевое, резьбовое, под приварку, Tri-Clamp |
| ОПЦИИ |
Полировка для работы на чистом паре
Другие опции по солгасованию с производителем.
|
СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
|
Позиция
|
Материал
|
|
Корпус клaпaнa
|
Углеродистая сталь, Нержавеющая сталь*
|
|
Плунжер и седло
|
Нержавеющая сталь*
|
|
Уплотнения*
|
Нержавеющая сталь -50 .. +200°С
Твердосплавный материал -50 .. +200 °С
PEEK -50 .. +250°С
PTFE -50 .. +200°С
NBR -50 .. +80 °С
EPDM -40 .. +130 °С
FKM -30 .. +150 °С
FFKM -10 .. +250°С
FEPM -10 .. +200°С
|
* - Индивидуальное исполнение каждого клапана под требования заказчика
КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| PN 16...160 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
| PN 16...250 |
0,1
0,4
1,0
2,0
|
0,1
0,4
1,0
2,0
|
0,1
0,4
1,0
2,0
|
0,1
0,4
1,0
2,0
|
0,1
0,4
1,0
2,0
|
0,1
0,4
1,0
2,0
|

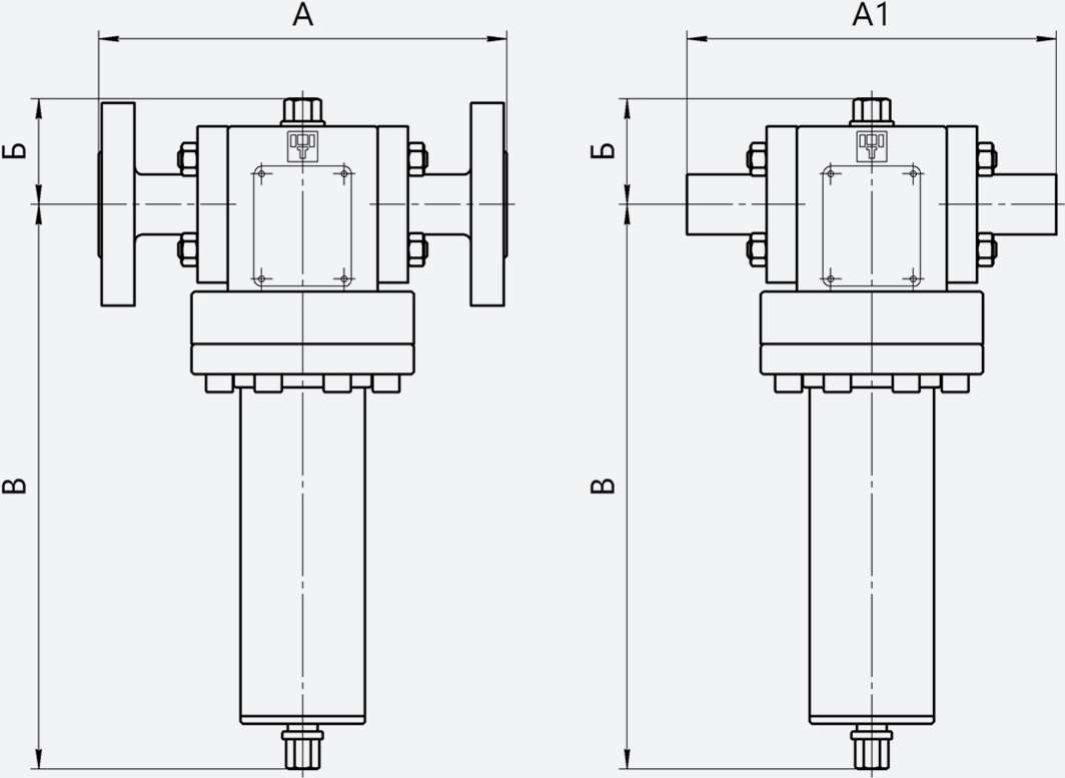

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
 |
| Размер |
DN |
|
|
|
|
|
| |
15 |
20 |
25 |
32 |
40 |
50 |
| А |
272 |
272 |
272 |
325 |
325 |
325 |
| А1 |
230 |
230 |
230 |
290 |
290 |
290 |
| Б |
89 |
89 |
89 |
105 |
105 |
105 |
| В |
478 |
478 |
478 |
570 |
570 |
570 |
| Масса |
18 |
20 |
23 |
28 |
32 |
35 |
| * Размеры указаны оценочно для типов присоединений Фланец по ГОСТ 33259-2015 форма B и Резьба трубная внутренняя по ГОСТ 6357-73 |

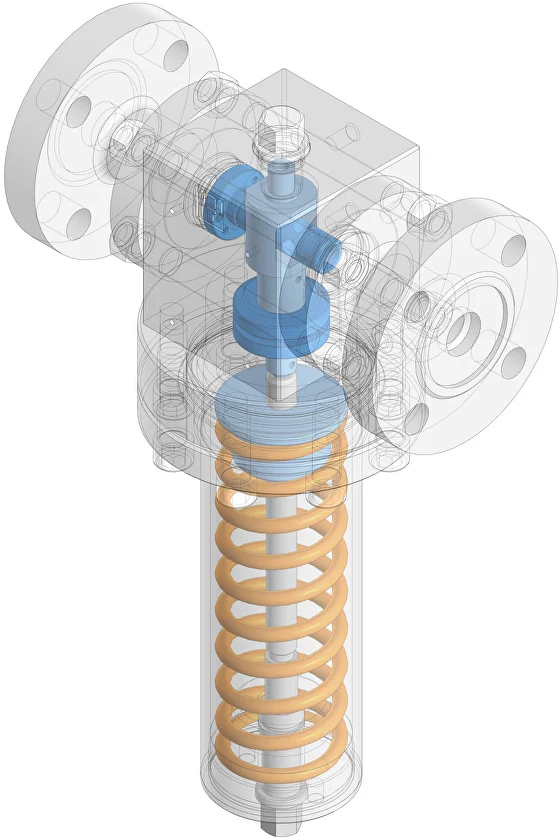

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ РЕДУКЦИОННОГО КЛАПАНА БАРРЕС РП 3.11К
| |
|
 |
-
1. Гибкая конфигурация
Независимый выбор номинального диаметра, пропускной способности, номинального давления и других характеристик
-
2. Разные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Различные материалы деталей проточной части и уплотнений
-
3. Разные присоединения
Присоединение к трубопроводу по фланцам, резьбе, сварке по ГОСТ, ASME, EN, другим стандартам или чертежам заказчика
-
4. Высокая точность
Модуль управления обеспечивает точное и стабильное положение штока даже при переменном потоке и больших перепадах давления
-
5. Шток в опорах
Две направляющие штока обеспечивают высокую жёсткость затвора, устойчивое и надёжное регулирование даже при высоких давлениях и скорости потока
-
6. Заменяемый затвор
Детали проточной части могут быть заменены по мере естественного износа без необходимости замены корпуса и модуля управления
-
7. Без внешней линии
Управляющее давление передаётся внутри клапана, поэтому внешняя управляющая линия не требуется, но доступна опционально
-
8. Линия утечки
Присоединение линии отвода утечки позволяет безопасно отвести рабочую среду в случае износа деталей арматуры или другой утечки
|
