Блочный ИТП - ГРАНБТП: Модуль одноступенчатой системы ГВС

ОПИСАНИЕ МОДУЛЯ ОДНОСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

БИТП – это комплекс систем учёта тепла, отопления и ГВС, объединённых в единую конструкцию и смонтированных  в одном или нескольких блоках вне помещений заказчика, а затем установленных и подключенных по «месту». Системой, отвечающей за горячее водоснабжение называется модуль подачи ГВС.  Модуль ГВС  состоит из запорной и регулирующей арматуры по линии нагрева воды ХВС, а так же запорной арматуры и насосного блока на линии подачи ХВС. Такой модуль может быть как с одноступенчатой системой нагрева, так и двуступенчатой. Рассмотрим вариант одноступенчатой системы нагрева.

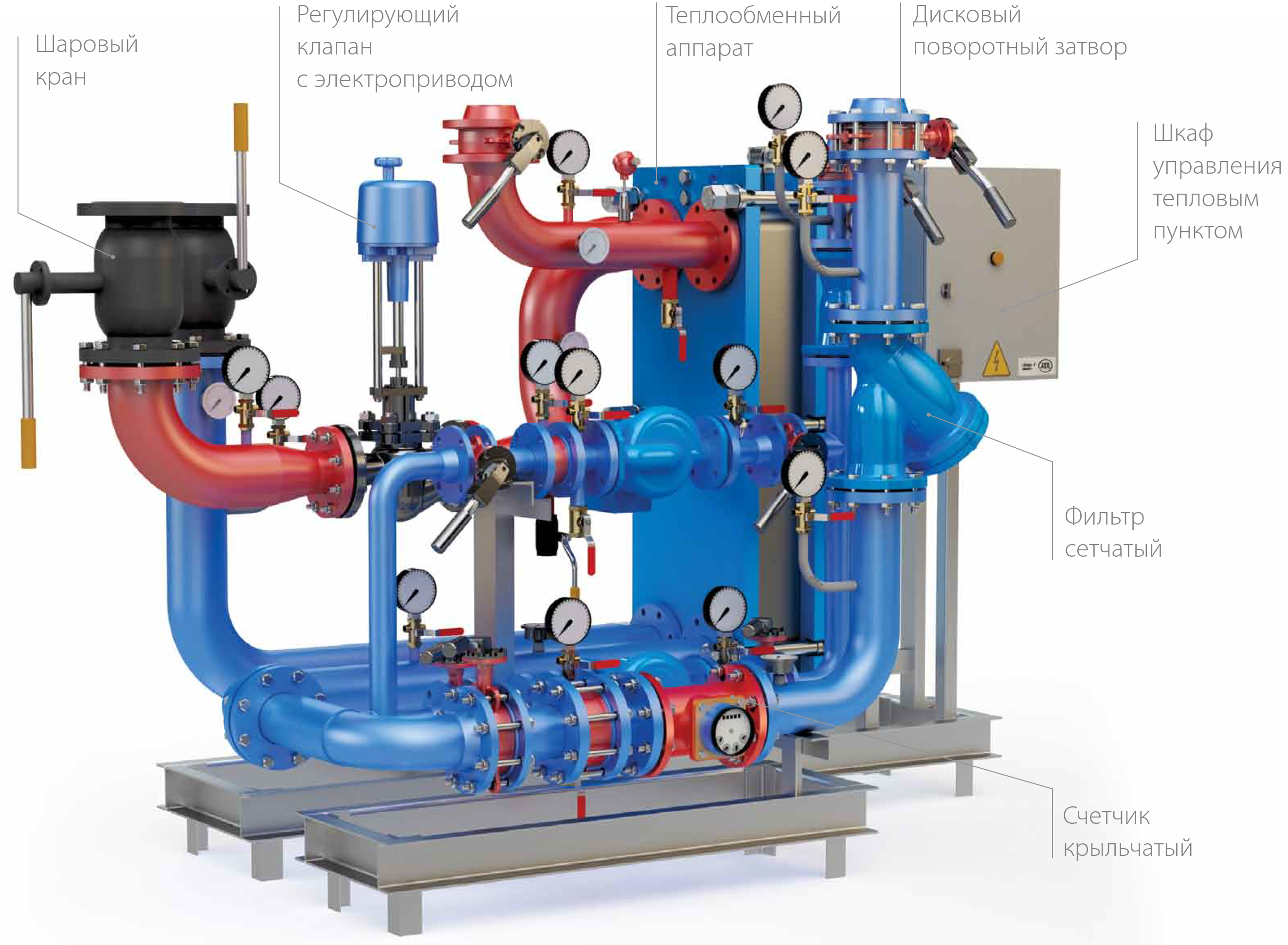

КОНСТРУКТИВНАЯ СХЕМА МОДУЛЯ ОДНОСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

Линия нагрева ГВС в блочном тепловом пункте по сути идентична такой же линии на блоке независимой системы отопления в БИТП и отличается только размерами – потребление ГВС в разы меньше чем требуется на нагрев системы отопления. То есть это шаровые краны, например Бивал, клапаны регулирующие с электроприводом –  либо двухходовой или трехходовой регулирующий клапан с работой от контроллера по температуре воды ГВС на выходе с теплообменника. Так же устанавливается КИП ( манометры и термометры), а так же краны на слив и воздухоотводчики. Теплообменный аппарат в данном блоке ИТП рассчитывается исходя из потребностей по ГВС и чаще всего применяется паянный из-за малых габаритов не высокой цены.

Линия подачи ГВС в блоке БИТП несколько отличается от линий внутреннего отопления в соответствующем блоке – кроме отсутствия резервирования по насосу и расширительного бака, добавляется линия подпитки от ХВС – горячее водоснабжение является открытой системой с циркуляцией, а поэтому требует подпитки. Кроме того, так как это ГВС – то накладываются определенные ограничения по типу применяемого оборудования -  насосы, их гидравлическая часть, должны быть выполнены либо из бронзы, либо из нержавеющей стали, трубопроводная арматура с разрешением на применение на данных средах. Это либо затворы с диском из нержавеющей стали, например Гранвэл, шаровые краны из нержавеющей стали, латуни или чугуна, обратные клапана так же из бронзы или нержавеющей стали. Так же не стоит забывать про фильтра. Отдельно стоит отметить линию подпитки от ГВС – если давление выше, то рекомендуется установить редукционный клапан – такой как ГРАНРЕГ КАТ или GOETZE.

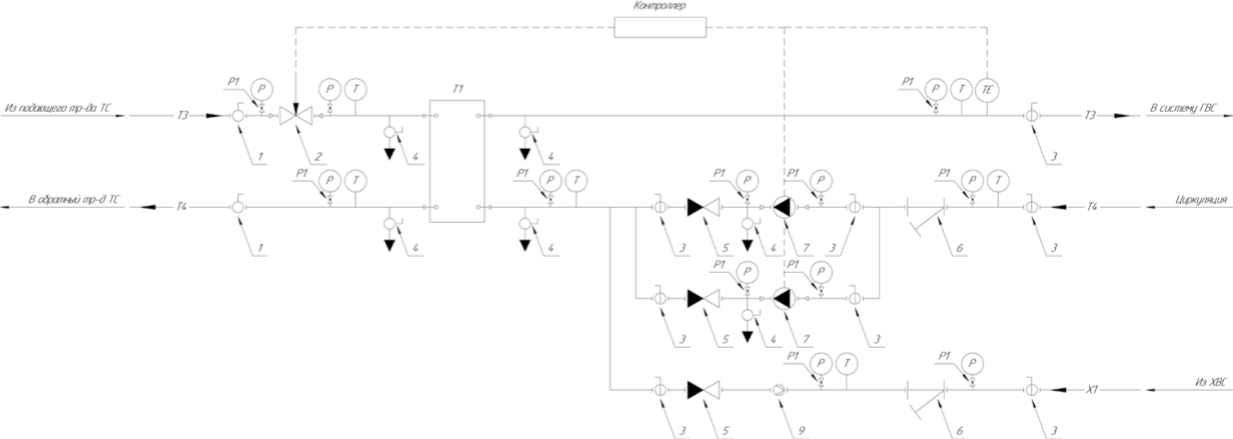

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ ОДНОСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

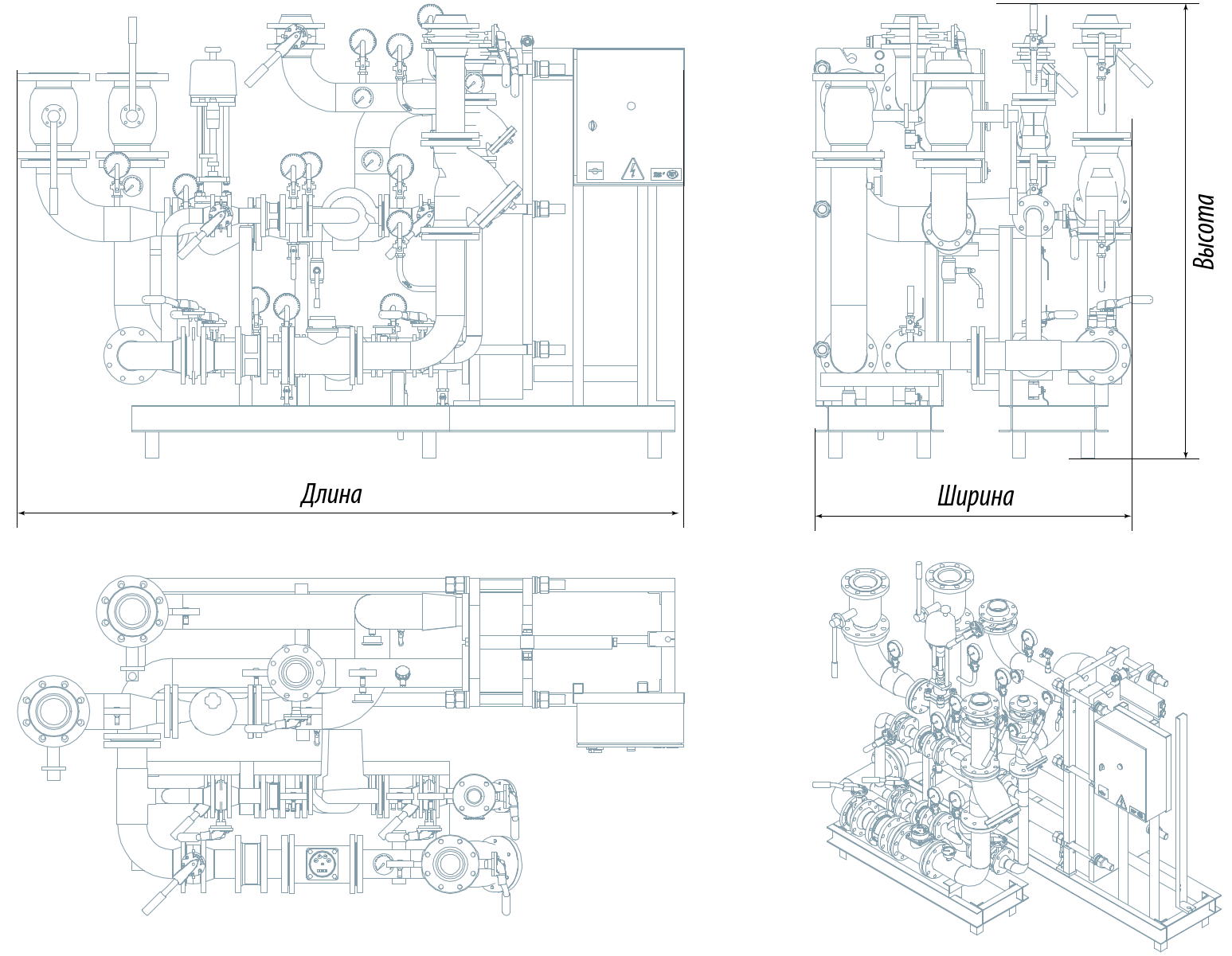

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ ОДНОСТУПЕНЧАТОЙ СИСТЕМЫ ГВС (стандартное исполнение)

РАСЧЕТ БИТП

Как и любой другой модуль блочного ИТП – модуль ГВС рассчитывается по индивидуальным требованиям клиента. Поэтому просим Вас заполнить опросный лист и отправить его в наш адрес. Сотрудники компании Академия Тепла подготовят Вам оптимальное предложение.
