Блочный ИТП - ГРАНБТП: Модуль двухступенчатой системы ГВС

ОПИСАНИЕ МОДУЛЯ ДВУХСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

Блочный ИТП – это модульная система комплексного обеспечения жилых и промышленных зданий отоплением и ГВС, собранных на единой раме по техническому заданию от заказчика. Мы уже рассмотрели модули зависимой и независимой системы отопления, а так же модуль ввода и учёта тепла и одноступенчатой системы ГВС. В данном разделе рассмотрим модуль двуступенчатой системы ГВС. В отличии от модуля одноступенчатой системы ГВС, БТИП с модулей на двух ступенях отличается наличием дополнительной системы подогрева ХВС для нужд ГВС. Это означает что, либо используется второй теплообменный аппарат, либо трехходовой теплообменник.  При этом для подогрева ХВС используется рабочая среда из обратной ветки теплосети – для максимального его использования.

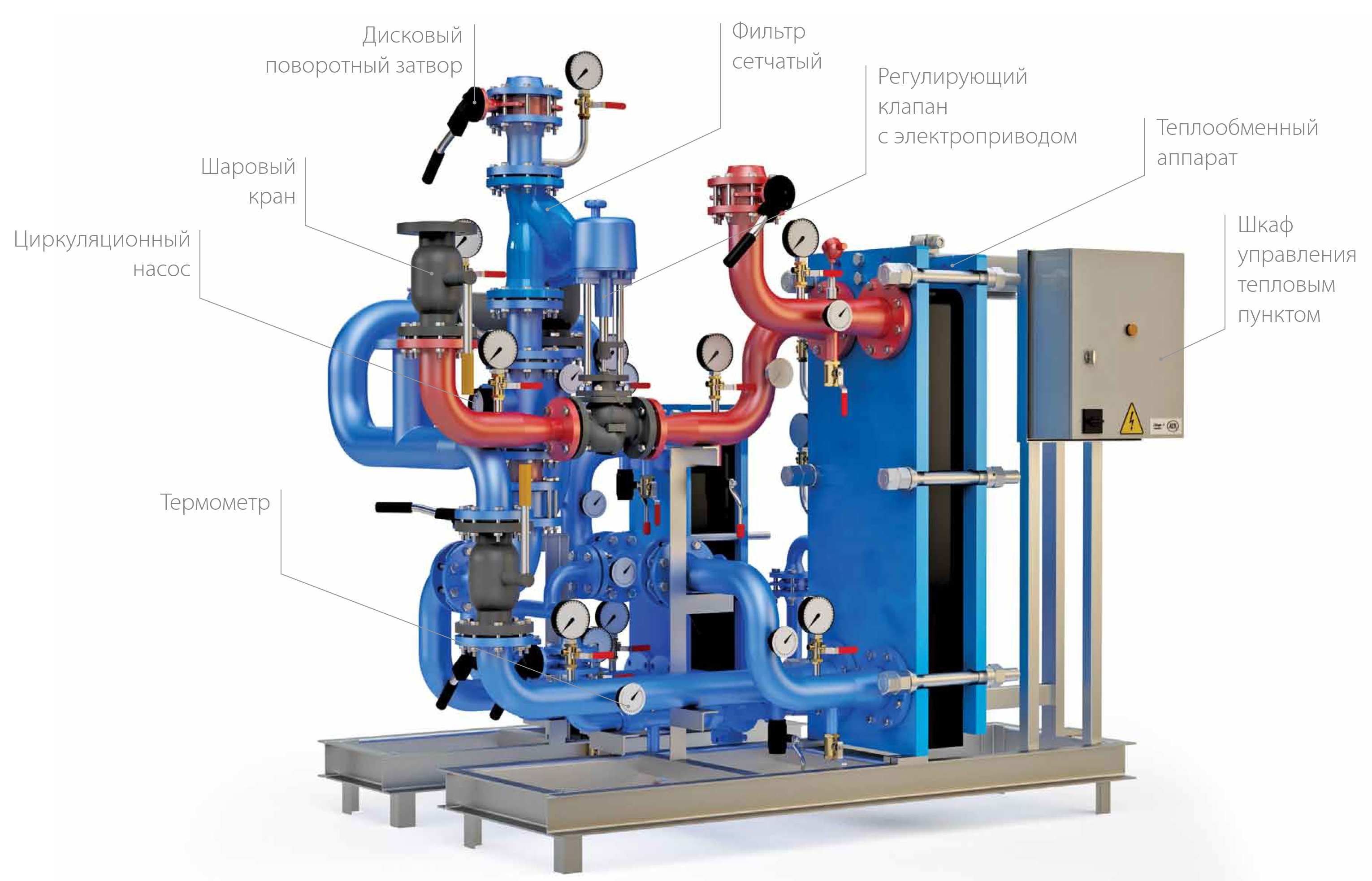

КОНСТРУКТИВНАЯ СХЕМА МОДУЛЯ ДВУХСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

Система с двумя теплообменными аппаратами актуальна, когда параметры возврата воды в теплосеть по температуре выше, чем минимально возможной. Обвязка данного теплообменника проста и в ней не используется регулирующая арматура – только запорная в виде шаровых кранов по линии подачи теплоносителя и дисковых поворотных затворов на линии ГВС. Так же устанавливается фильтр и обратный клапан на подаче ХВС.

При этом схема обвязки основного теплообменного аппарата в банном модуле БИТП осталась такой же, как в одноступенчатом блоке ГВС – уменьшилась только его мощность, так как вода подается уже подогретой. В остальном вся схема остается без изменений – шаровые краны Бивал на входе и выходе со стороны теплоносителя, воздухоотводчики и дренажные шаровые краны (иногда используются латунные), а так же регулирующий клапан с электроприводом. Со стороны ГВС – это поворотные затворы, фильтра, обратные клапана, а так же насосный блок и предохранительный клапан

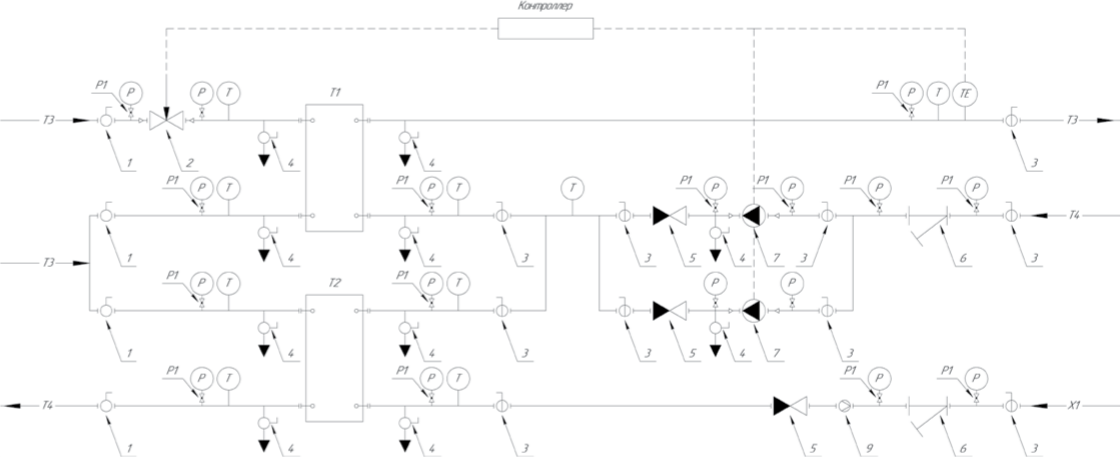

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ ДВУХСТУПЕНЧАТОЙ СИСТЕМЫ ГВС

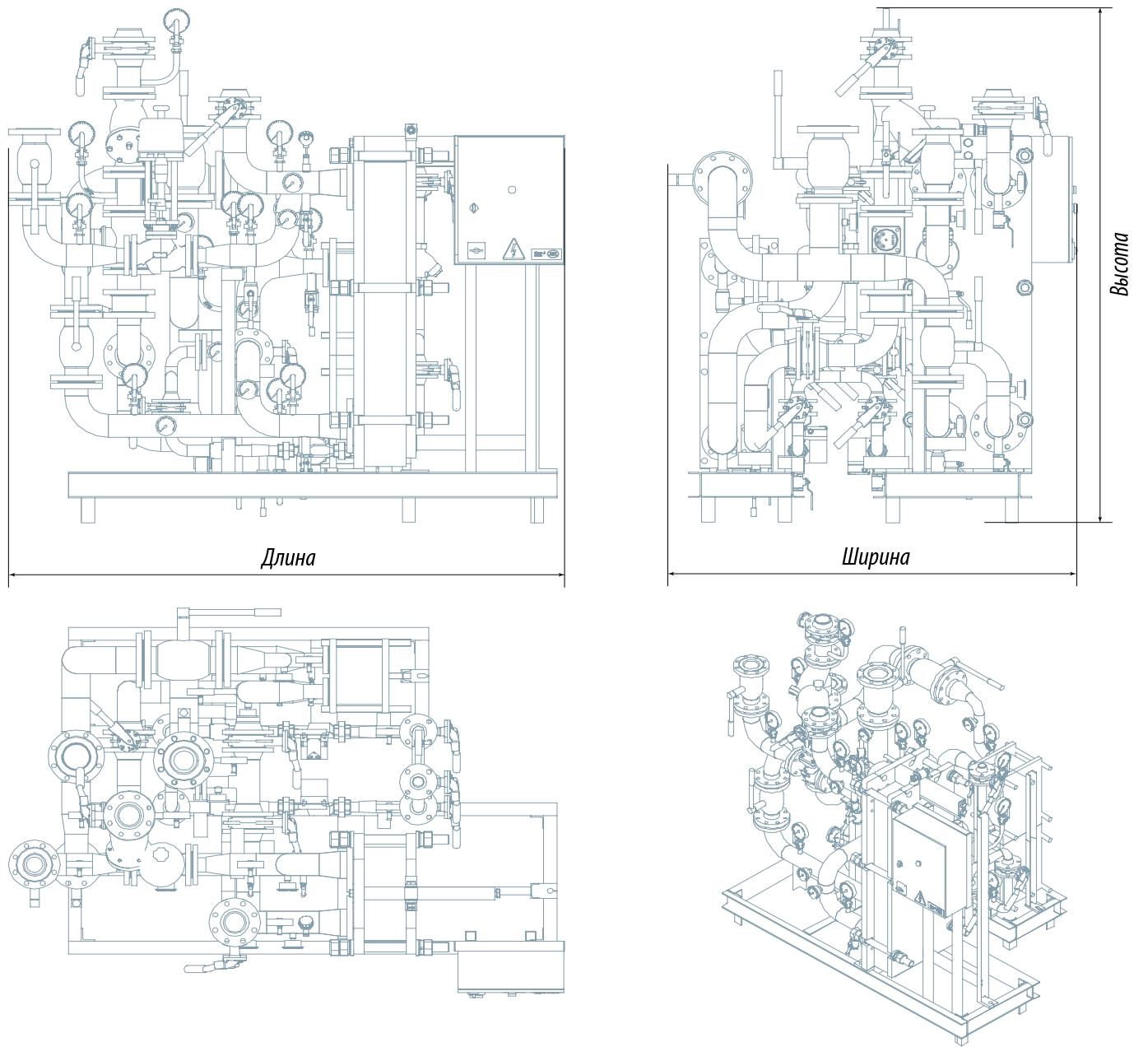

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ ДВУХСТУПЕНЧАТОЙ СИСТЕМЫ ГВС (стандартное исполнение)

РАСЧЕТ БИТП

Блочный ИТП, вне зависимости от состава и количества модулей  подбирается под каждый отдельный случай, потому как потребление воды на ГВС, а так же расход на системы отопления уникально для каждого проекта. Поэтому данный блок подбирается в составе БИТП на основании заполненного опросного листа, который Вы всегда можете скачать на нашем сайте из раздела Документация.
