Блочный ИТП - ГРАНБТП. Модуль ввода и учёта тепла

Технические характеристики

Тип модуля	узел ввода и учета тепла
Условное давление	16/25 бар
Рабочая температура	0....+180С

Применение

Модуль ввода и учёта тепла - это первичный модуль блочного индивидуального теплового пункта ГранБТП. Предназначен модуль для учёта тепловой энергии, которую потребитель забрал от теплоносителя для своих нужд. Обычно данный модуль комплектуется регулятром перепада давления для необходимости поддержания заданного давления в обратной ветке теплосети.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

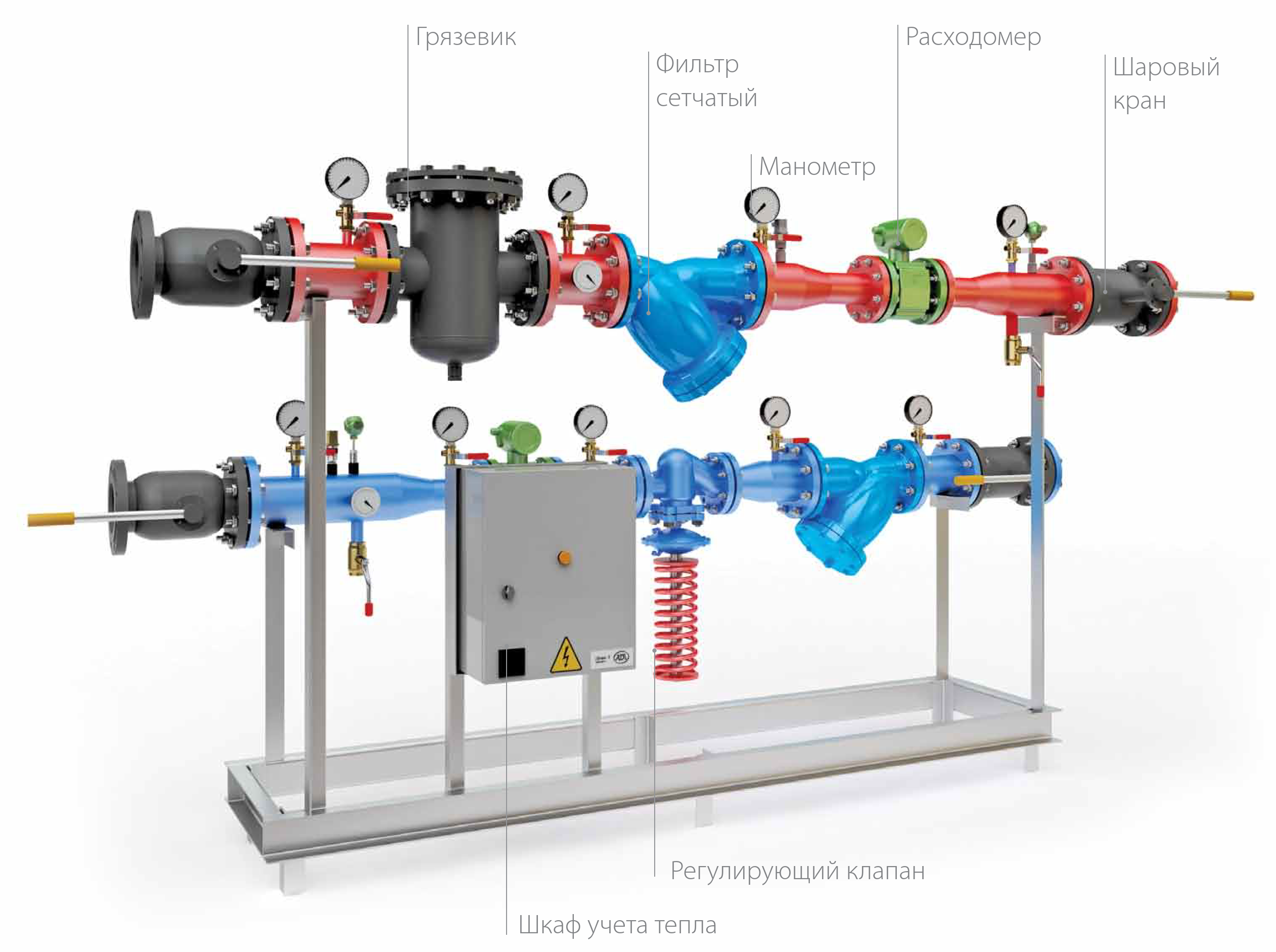

Модуль ввода и учёта тепла блочного индивидуального теплового пункта ГРАНБТП.

ОПИСАНИЕ МОДУЛЯ ВВОДА И УЧЁТА ТЕПЛА ГРАНБТП

Блочный ИТП это комплекс различных модулей, которые устанавливаются и собираются в единую конструкцию. Какие модули необходимо определяет сам заказчик, а наполнение определяет предприятие изготовитель ИТП.

Самый первый блок с БИТП – это узел ввода и учёта тепла. Его основное назначение – это учёт тепловой энергии, которую потребитель забрал от теплоносителя на свои нужны.

Кроме того, данный блок БИТП обычно комплектуется еще регуляторами перепада давления для поддержания заданных параметров по давлению в обратной ветке теплосети.

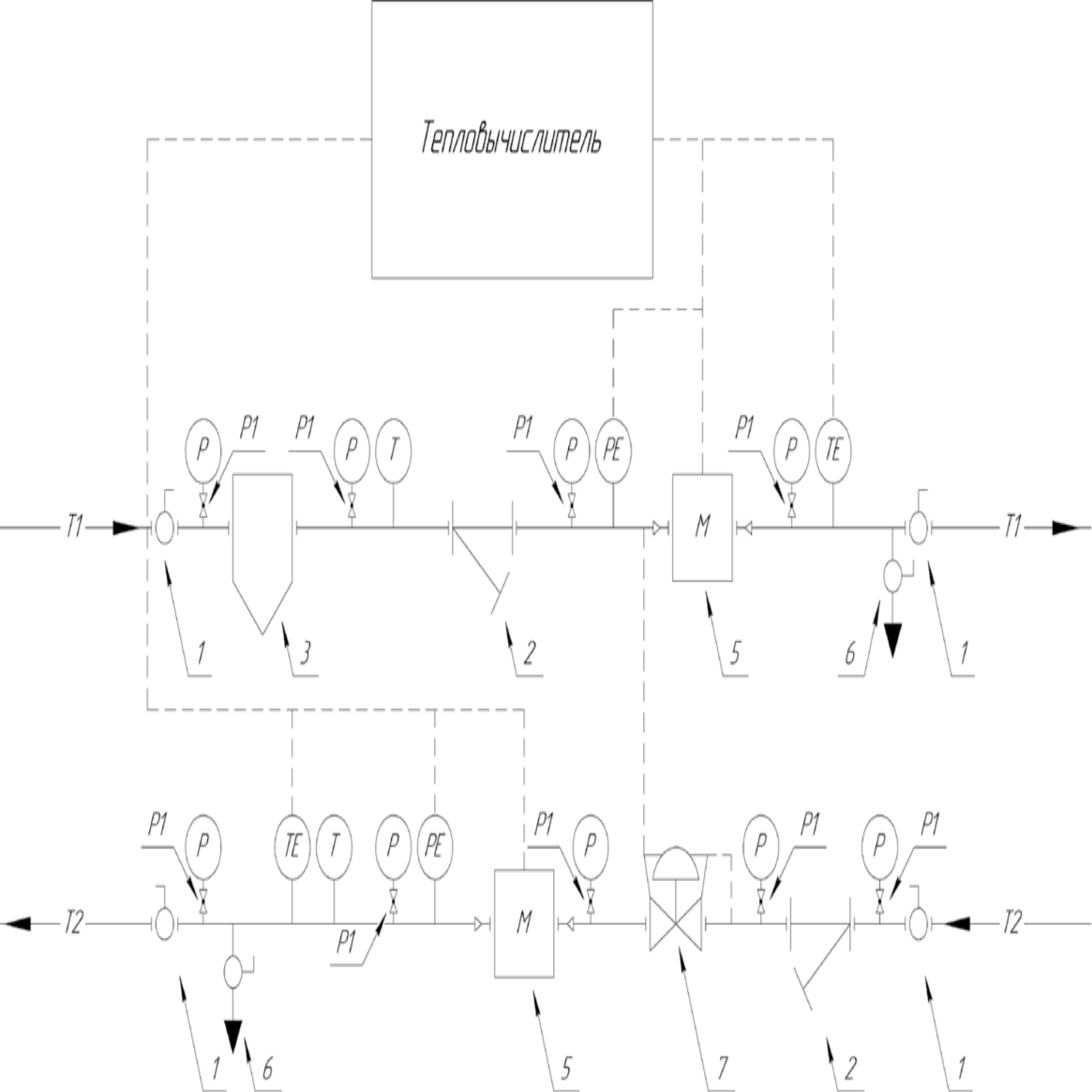

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ ВВОДА И УЧЁТА ТЕПЛА ГРАНБТП

Экспликация оборудования
1	Шаровый кран	Р	Манометр
2	Фильтр сетчатый с магнитной вставкой	Р1	Кран под манометр
3	Грязевик абонентский	Т	Термометр
4	Шкаф учета тепловой энергии	ТЕ	Датчик температуры
5	Электромагнитный расходомер	РЕ	Датчик давления
6	Шаровый кран сливной	SE	Счетчик крыльчатый
7	Регулятор перепада давления

КОНСТРУКТИВНАЯ СХЕМА МОДУЛЯ ВВОДА И УЧЁТА ТЕПЛА ГРАНБТП

Сам модуль ввода и учёта тепла конструктивно достаточно прост – он состоит из

запорной арматуры как на подаче, так и обратке, в основном – это стальные шаровые краны, по два – на каждую линию. Так же модуль в своём составе имеет фильтра на каждой линии и КИП – термометры и манометры, установленные через кран и импульсную трубку. В состав модуля обязательно входит система учёта тепла — это преобразователи расхода, вычислители количества теплоты, блоки управления и расчета, а также требуемые датчики давления и температуры. И. как уже указывал выше – модуль комплектуется регулятором перепада давления.

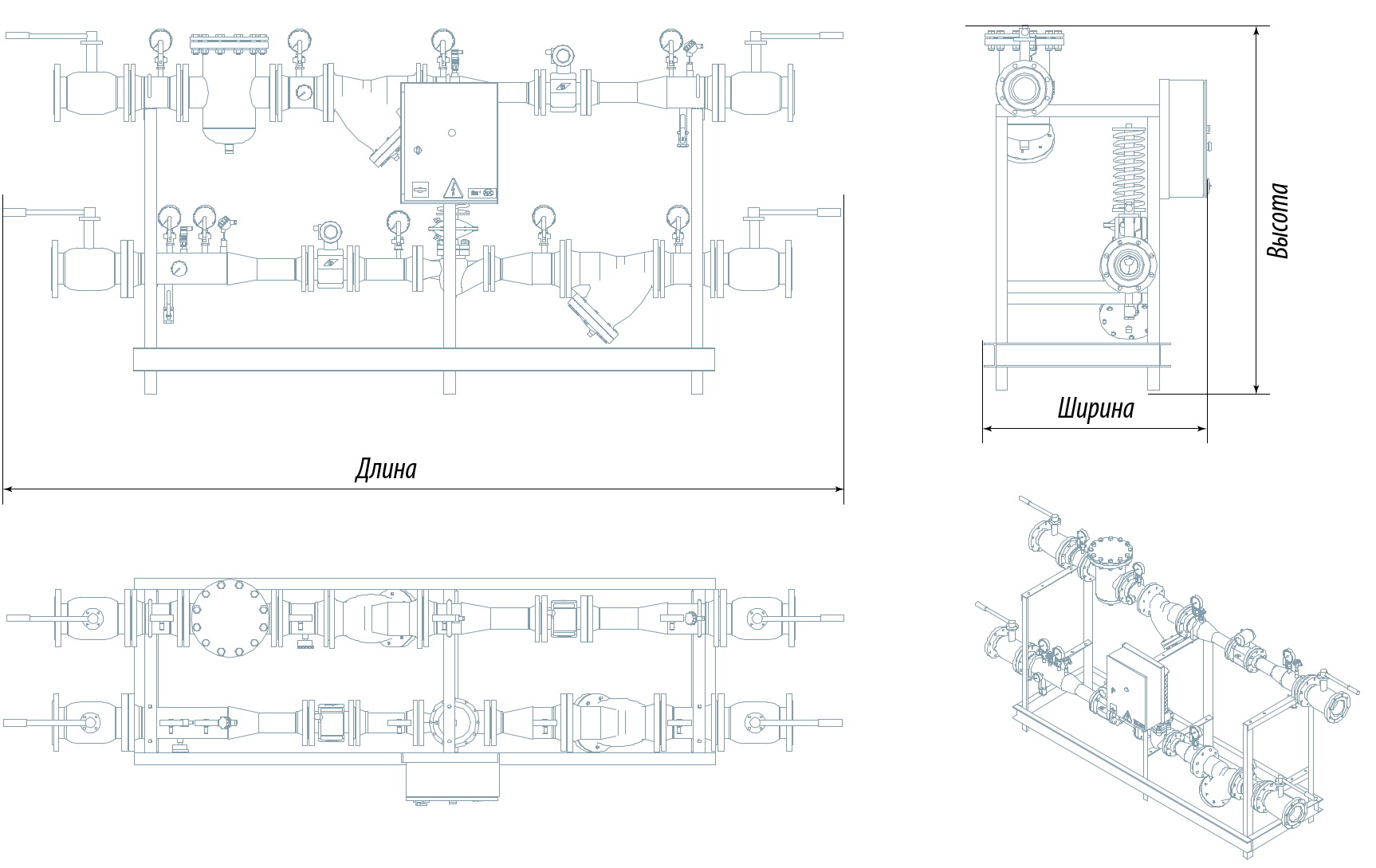

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ ВВОДА И УЧЁТА ТЕПЛА ГРАНБТП (стандартное исполнение)

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Габаритные размеры, мм			Масса, кг
Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Длина	Ширина	Высота	Масса, кг
«Гранбтп»_0,100-УУТ	60–140	32	2050	500	1600	195
«Гранбтп»_0,180-УУТ	140–200	40	2190	500	1600	200
«Гранбтп»_0,280-УУТ	200–350	50	2250	530	1650	220
«Гранбтп»_0,400-УУТ	350–580	65	2470	600	1750	250
«Гранбтп»_0,700-УУТ	580–870	80	2750	650	1800	300
«Гранбтп»_1,100-УУТ	870–1330	100	2965	700	1850	350
«Гранбтп»_1,650-УУТ	1330–2090	125	3175	800	1900	400

ПОДБОР МОДУЛЯ ВВОДА И УЧЁТА ТЕПЛА ГРАНБТП

Все комплектующие для модуля подбираются из учета расхода теплоносителя и параметров по давлению – как на входе, так и на выходе. Расчеты производятся заводом производителем БИТП.

Для подбора данного модуля или всего Блочного ИТП в целом рекомендуем Вам заполнить опросный лист и отправить его в офис компании.
