Блочные индивидуальные тепловые пункты
/
Модуль независимой системы отопления
/
Блочный ИТП. Модуль независимой системы отопления

Блочный ИТП. Модуль независимой системы отопления

Технические характеристики
Условное давление 16...25 бар
Рабочая температура 0...150С
Проектирование по ТЗ



Применение

ГРАНБТП: - модуль независимой системы отопления, это второй блок в ИТП после модуля ввода и учета тепла является модуль системы отопления, который может быть построен как по зависимой, так и по независимой схеме. Блочный ИТП с независимой системой отопления использует теплообменник – вода из центральной теплосети не подается в систему отопления здания, а идет на теплообменник, который в свою очередь нагревает внутреннюю систему отопления. Это позволяет более гибче подходить к распределению тепла, не ориентируясь на теплосеть, использовать в многоквартирных домах индивидуальные счетчики учёта тепла, а так же использовать в качестве теплоносителя гликолевые смеси.

Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Блочный ИТП - ГРАНБТП: модуль независимой системы отопления



ОПИСАНИЕ МОДУЛЯ МОДУЛЯ НЕЗАВИСИМОЙ СИСТЕМЫ ОТОПЛЕНИЯ

Блочный ИТП является модульной конструкцией, где каждый модуль это готовый элемент для подключения к работе по обеспечению теплом или ГВС как промышленных зданий, так и многоквартирных домов.

Первым блоком является модуль ввода и учёта тепла, который производит учёт потребляемой энергии.

Вторым блоком обычно является блок системы отопления. Он бывает как зависимый, так и не зависимый – это очень влияет как на конструкцию самого блока, так и на его исполнение. На данный момент во всех вновь строящихся домах применяется независимая система отопления. Основное отличие в том, что вода из центральной теплосети не подается в систему отопления здания, а идет на теплообменник, который в свою очередь нагревает внутреннюю систему отопления. Это позволяет более гибче подходить к распределению тепла, не ориентируясь на теплосеть, использовать в многоквартирных домах индивидуальные счетчики учёта тепла, а так же использовать в качестве теплоносителя гликолевые смеси.

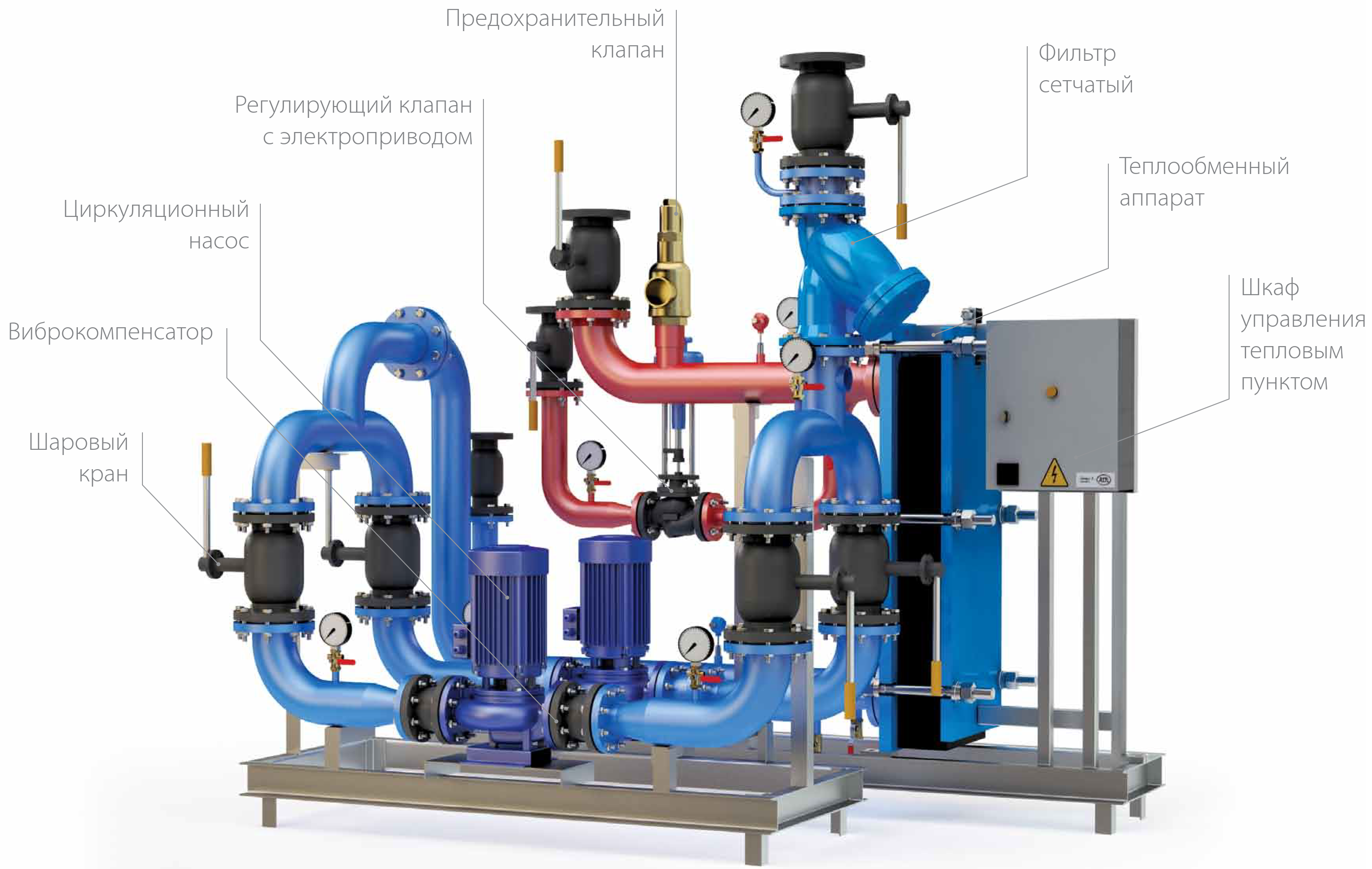

КОНСТРУКТИВНАЯ СХЕМА МОДУЛЯ НЕЗАВИСИМОЙ СИСТЕМЫ ОТОПЛЕНИЯ

БИТП с независимой системой отопления конструктивно выстраивается вокруг теплообменного аппарата.

На стороне подачи от теплосети устанавливаются шаровые краны в качестве запорной арматуры, Регулирующие клапана с электроприводом для управления расходом теплоносителя – как двух ходовые, так и трехходовые, а так же манометры и термометры. Для обслуживания теплообменника устанавливаются спускные клапана, а для заполнения системы и выпуска воздуха – автоматические воздухоотводчики. Регулирующий клапан устанавливается вместе с датчиками температуры, вместе с которыми он завязан на блок управления Блочным ИТП, который обязательно должен быть с погодозависимым регулированием.

На стороне подключения теплообменного аппарата к системе отопления так же устанавливаются шаровые краны в качестве запорной и спускной арматуры, а в некоторых случаях применяются и поворотные затворы, для уменьшения стоимости. На ветку из системы отопления на теплообменник устанавливаются фильтра, а также насосы – либо циркуляционные насосы, либо консольные, но обязательно с частотным регулированием – иначе идея независимой системы отопления теряет свой смысл. Возможно так же применение обычных насосов с отдельно установленным шкафом управления насосами с встроенным преобразователем. Кроме стандартного набора оборудования КИП, на данную ветку так же устанавливаются линии подпитки из теплосети или ХВС – в зависимости от проекта. Также не стоит забывать, что данная система является закрытой, а значит в ней обязательно должны присутствовать системы компенсации расширения – либо расширительные баки, либо автоматические установки поддержания давления – в зависимости от объема системы, и в обязательном порядке – предохранительный клапан.

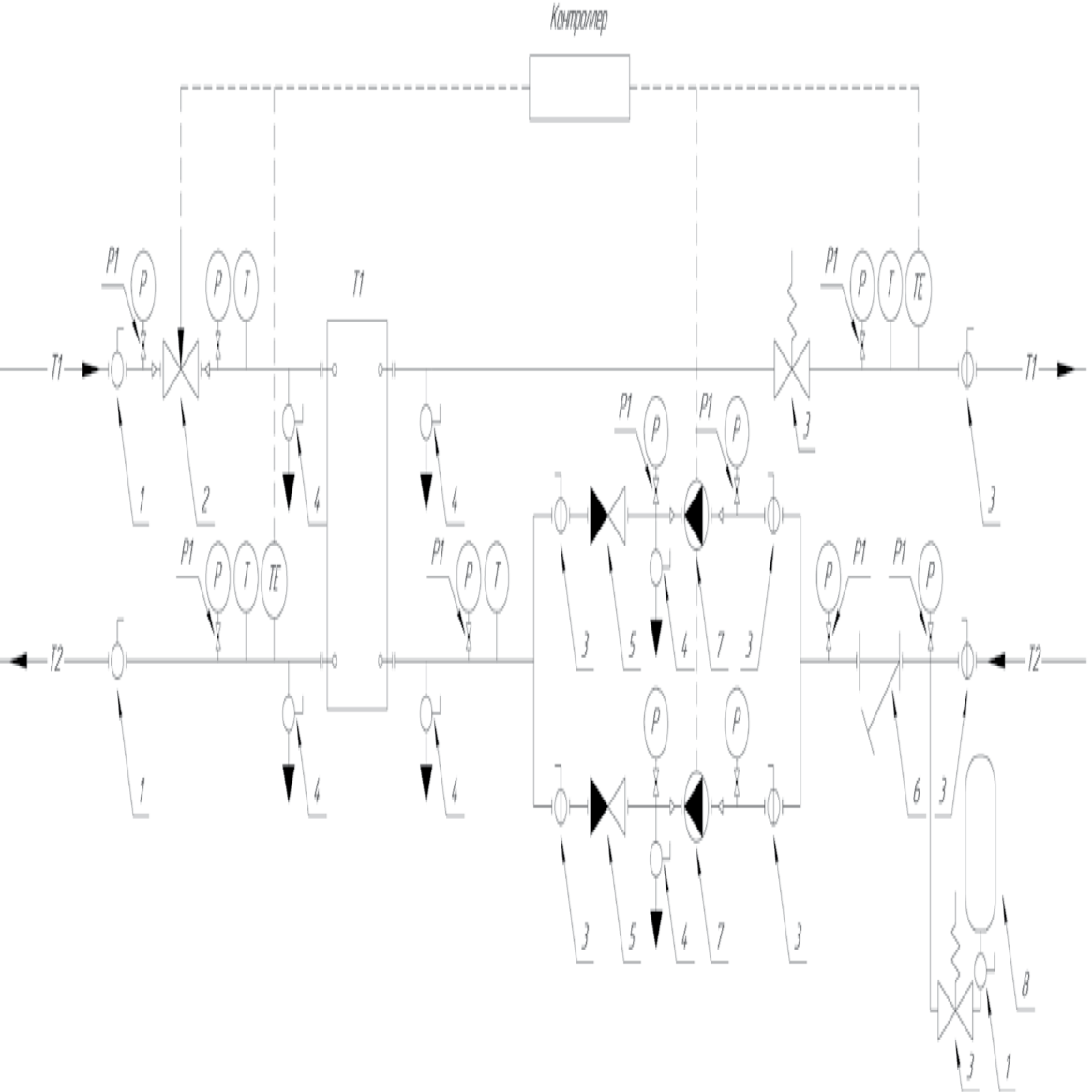

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ НЕЗАВИСИМОЙ СИСТЕМЫ ОТОПЛЕНИЯ

1 Шаровый кран Т1 Теплообменник
2 Регулирующий клапан с электроприводом Р Манометр
3 Дисковый поворотный затвор Р1 Кран под манометр
4 Шаровый кран сливной Т Термометр
5 Обратный клапан ТЕ Датчик температуры
6 Фильтр сетчатый с магнитной вставкой РЕ Датчик давления
7 Насос циркуляционный РS Реле давления
8 Расширительный бак ΔРS Реле перепада давления
9 Предохранительный клапан

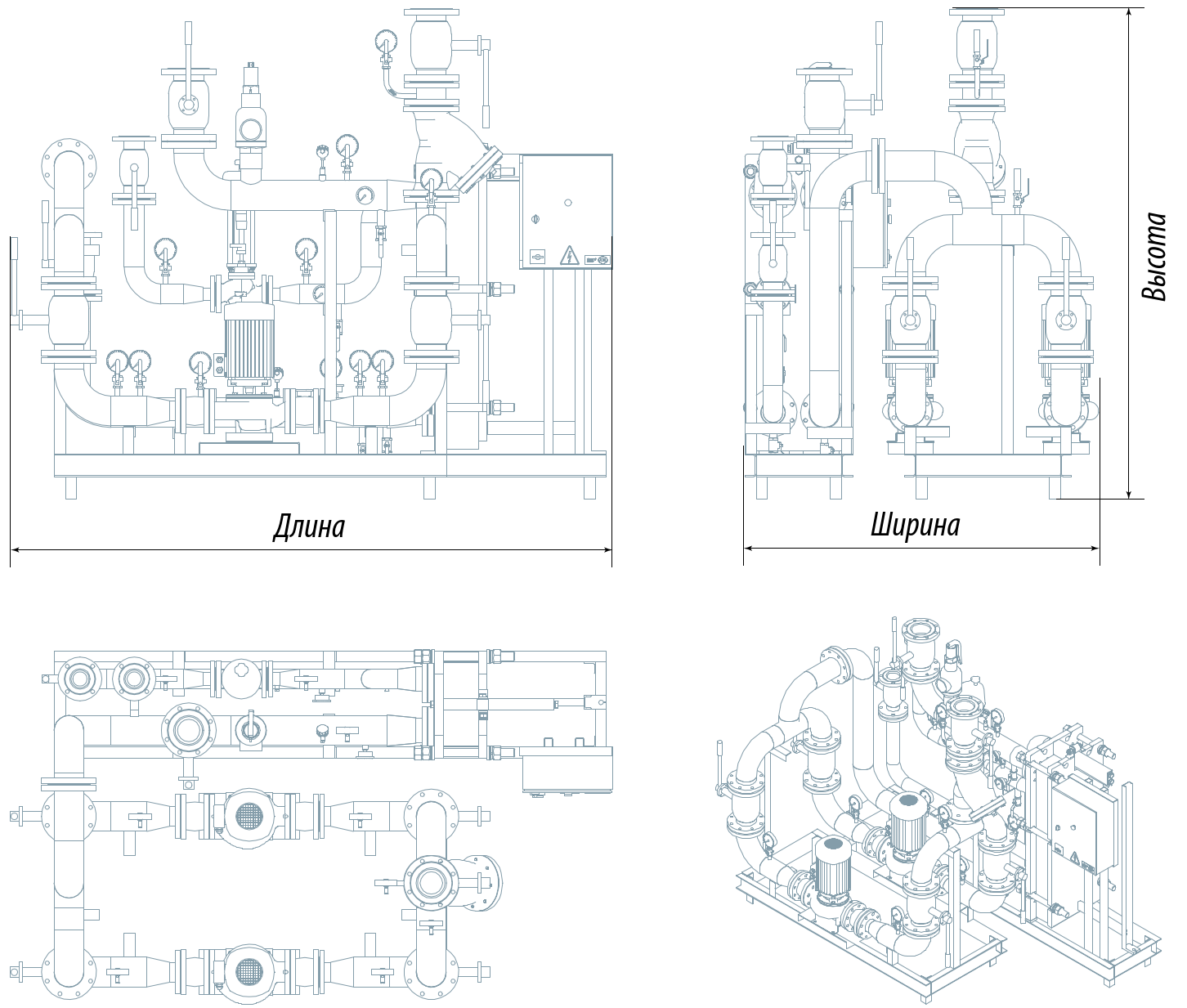

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ НЕЗАВИСИМОЙ СИСТЕМЫ ОТОПЛЕНИЯ ГРАНБТП (стандартное исполнение)

Маркировка БТП Диапазон
тепловых
нагрузок,
кВт
Dy1
греющая
сторона,
мм
Dy2
нагреваемая
сторона,
мм
Габаритные размеры, мм Масса,
кг
Длина Ширина Высота
«Гранбтп»_0,100-Он-ТО1-ЦН2 64–130 25 40 1860 950 1450 450
«Гранбтп»_0,160-Он-ТО1-ЦН2 130–200 32 50 2030 980 1460 460
«Гранбтп»_0,270-Он-ТО1-ЦН2 200–320 40 65 2190 1130 1630 650
«Гранбтп»_0,400-Он-ТО1-ЦН2 320–510 50 80 2360 1310 1790 830
«Гранбтп»_0,700-Он-ТО1-ЦН2 510–810 65 100 2520 1460 1960 1020
«Гранбтп»_1,100-Он-ТО1-ЦН2 810–1280 80 125 2690 1580 2200 1200



Расчет

Блочный ИТП всегда подбирается индивидуально под проект – так как каждый случай индивидуальный. В зависимости от объекта меняются как параметры теплоносителя, так и внутренней системы. Поэтому подбор всегда осуществляется на основании опросного листа. Вы всегда можете его скачать из радела Документация или обраться за помощью в офис нашей компании как по электронной почте, так и по телефонам
