| Тип модуля | узел зависимой системы отопления |
| Условное давление | 16/25 бар |
| Рабочая температура | 0....+150°С |
| Проектирование | Строго по ТЗ |
ГРАНБТП: - модуль зависимой системы отопления, это второй блок в ИТП после модуля ввода и учета тепла является модуль системы отопления, который может быть построен как по зависимой, так и по независимой схеме. Блочный ИТП с зависимой системой отопления не использует теплообменник – так как в системе отопления помещения используется вода из теплосети. Однако её использование более рациональное. Здесь линия прямой и обратной подачи связаны между собой байпасом, на который устанавливается запорная арматура с обратным клапаном.

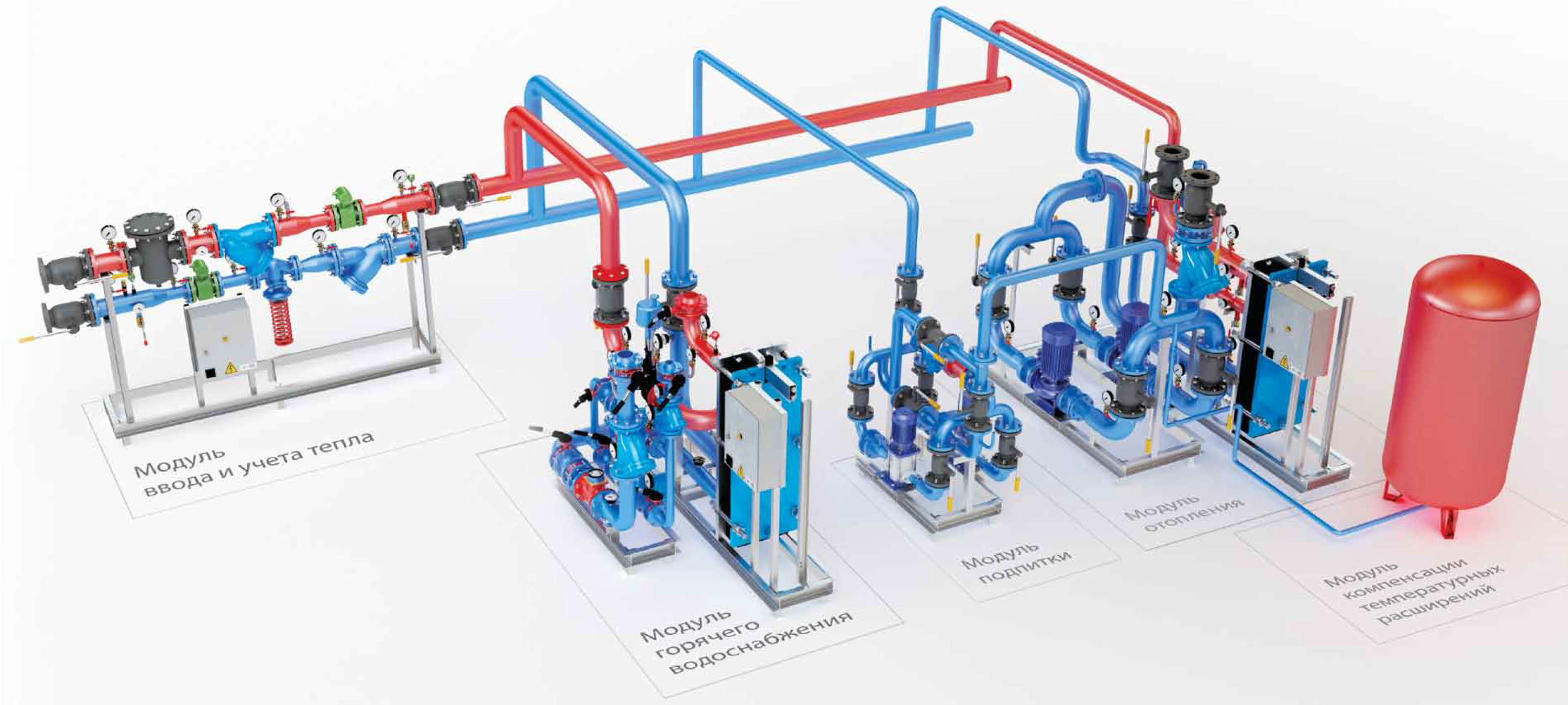

Блочный ИТП – это комплекс из нескольких связанных между собой модулей, обеспечивающим теплоснабжение здания, а так же подачу ГВС на нужды потребителей. Вторым блоком после модуля ввода и учета тепла является модуль системы отопления. Данный модуль может быть построен как по зависимой, так и независимой схеме. Если независимую схему мы рассмотрели, то сейчас поговорим о блоке с зависимой схеме.

Блочный ИТП с зависимой системой отопления не использует теплообменник – так как в системе отопления помещения используется вода из теплосети. Однако её использован

ие более рациональное. Здесь линия прямой и обратной подачи связаны между собой байпасом, на который устанавливается запорная арматура с обратным клапаном.

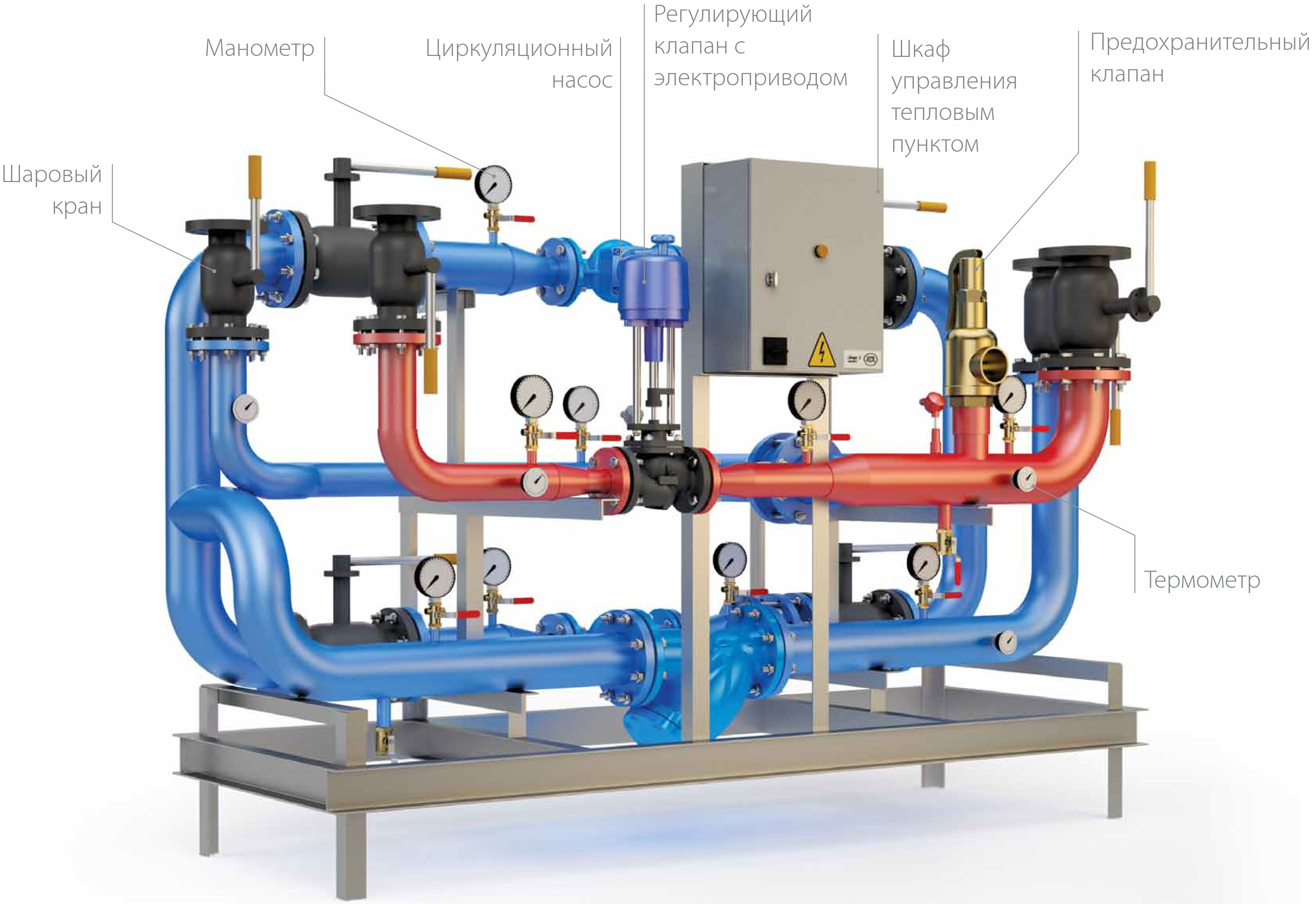

На линии подачи теплоносителя устанавливается так же запорная арматура – тут применяются стальные шаровые краны Бивал, обратный клапан для предотвращения протока боды с байпаса, а так же регулирующий клапан с электроприводом. Это может быть, как двухходовой клапан, так и трехходовой регулирующий клапан с присоединением к линии байпаса. В такой схеме клапан устанавливается с функцией смешения потоков – при установке клапана на обратном трубопроводе – регулирующий клапан с функцией разделения потока.
На обратном трубопроводе данного блока БИТП кроме шаровых кранов или дисковых затворов устанавливается насос подкачки – либо циркуляционный насос с мокрым ротором, либо консольный. Такие насосы настоятельно рекомендуется использовать с частотным регулированием, либо установленном на самом насосе, либо в составе шкафа управления насосами. В некоторых случаях используется схема с установкой насоса на линии байпаса, либо с резервированием насосов.
Также каждый модуль Блочного ИТП оборудован КИПом – манометрами и термометрами.

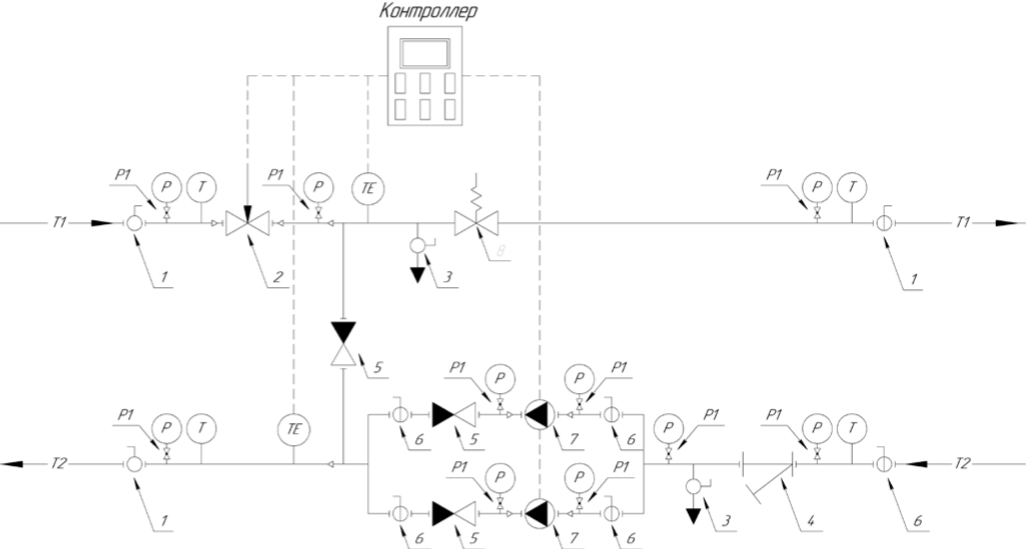

| 1 | Шаровый кран | 8 | Предохранительный клапан |
|---|---|---|---|
| 2 | Регулирующий клапан с электроприводом | Р | Манометр |
| 3 | Шаровый кран сливной | Р1 | Кран под манометр |
| 4 | Фильтр сетчатый с магнитной вставкой | Т | Термометр |
| 5 | Обратный клапан | ТЕ | Датчик температуры |
| 6 | Дисковый поворотный затвор | РS | Реле давления |
| 7 | Насос циркуляционный | ΔРS | Реле перепада давления |

| Маркировка БТП | Диапазон тепловых нагрузок, кВт |
Dy1 греющая сторона, мм |
Dy2 нагреваемая сторона, мм |

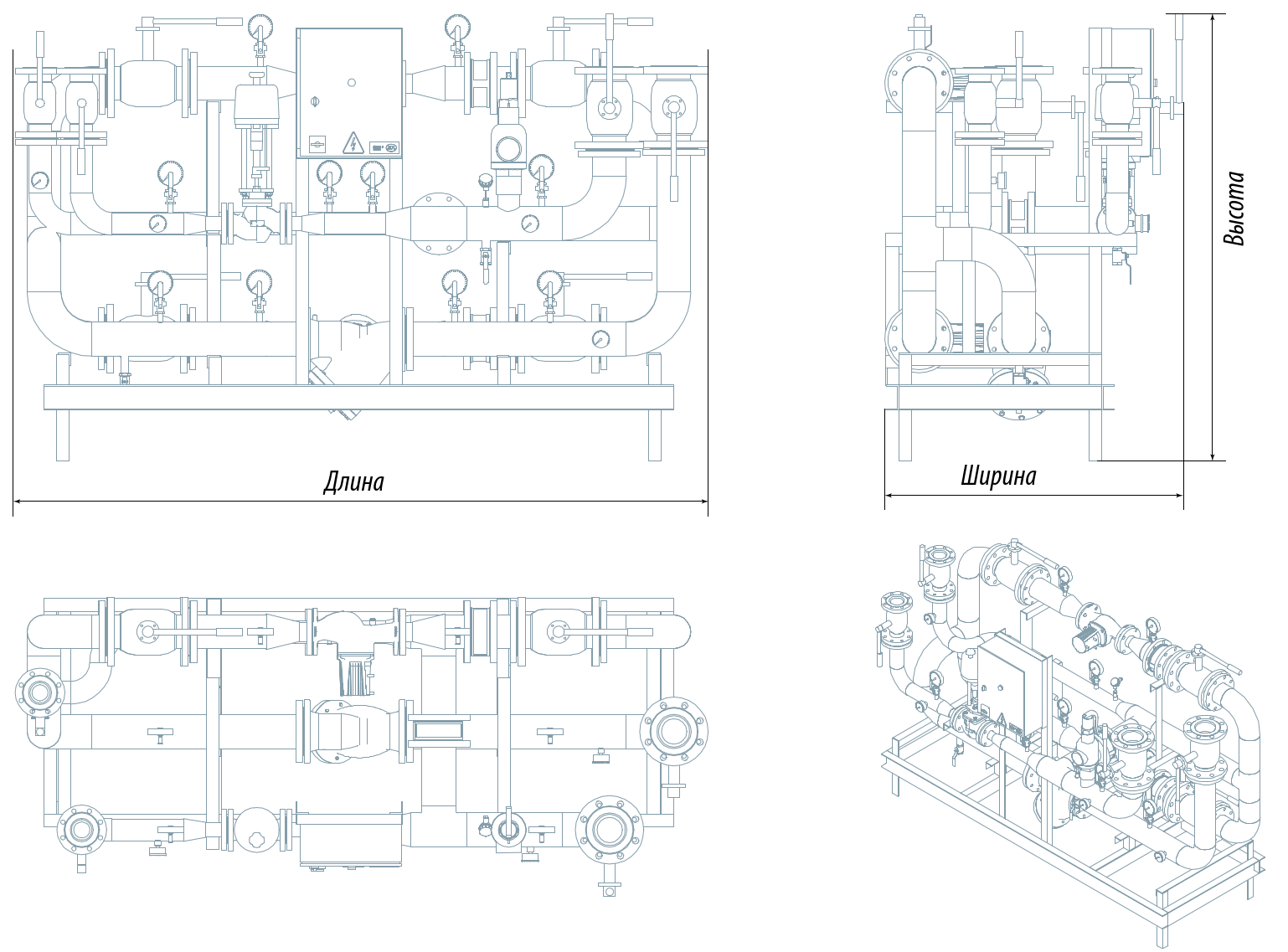

Габаритные размеры, мм | Масса, кг |
||
| Длина | Ширина | Высота | |||||
| «Гранбтп»_0,100-Оз-ЦН2 | 64–130 | 25 | 40 | 1880 | 700 | 1320 | 320 |
| «Гранбтп»_0,160-Оз-ЦН2 | 130–200 | 32 | 50 | 2080 | 750 | 1410 | 360 |
| «Гранбтп»_0,270-Оз-ЦН2 | 200–320 | 40 | 65 | 2290 | 850 | 1500 | 450 |
| «Гранбтп»_0,400-Оз-ЦН2 | 320–510 | 50 | 80 | 2505 | 950 | 1580 | 620 |
| «Гранбтп»_0,700-Оз-ЦН2 | 510–810 | 65 | 100 | 2620 | 1000 | 1660 | 815 |
| «Гранбтп»_1,100-Оз-ЦН2 | 810–1280 | 80 | 125 | 2730 | 1170 | 1760 | 1010 |
Расчет модуля и БИТП
Каждый модуль индивидуального теплового пункта рассчитывается под параметры и дополнительные требования клиента – например системы дренажа или дополнительная теплоизоляция, а так же габариты всего модуля. Поэтому каждый раз требуется наиболее точно и полно заполнить опросный лист и выслать его в офис нашей компании.
