Фильтр сетчатый АДЛ IS40, косой, углеродистая сталь, DN15...400, PN40, Тмакс 400°С, фланцевый, со сливной пробкой

Технические характеристики

Условный диаметр	15...400 мм
Условное давление	40 бар
Рабочая температура	до 400 °С
размер ячейки	0,6 мм*
Тип присоединения	Фланцевое

* - сетка с ячейкой 0,2...4,0 мм доступна по запросу

Применение

Фильтр IS40 применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологическогооборудования от попадания механический включений. Макисимальный размер механических частиц, проходящих через фильтр регулируется размером ячейки фильтра. Для промывки сетки без демонтажа фильтра возможно использовать сливную пробку.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Фильтр сетчатый АДЛ IS40, косой, углеродистая сталь, DN15...400, PN40, Тмакс 400°С, фланцевый, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS40

Фильтр IS40 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм. Возможна установка магнитной вставки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS40

Присоединение	DN 15..400 мм
Условное давление	PN 40 бар
Рабочая температура	–40…+400 °С
Тип фильтра	Косой, У-образный
Размер ячейки сетки фильтра	DN15...80 сетка с ячейкой 0,6 мм; DN100...150 сетка с ячейкой 1 мм; DN200...400 сетка с ячейкой 2мм.
Наличие магнитной вставки	возможно к установке
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	сетка в диапазоне 0,2...4,0 мм с шагом в 0,1 мм магнитная вставка

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS40

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS40

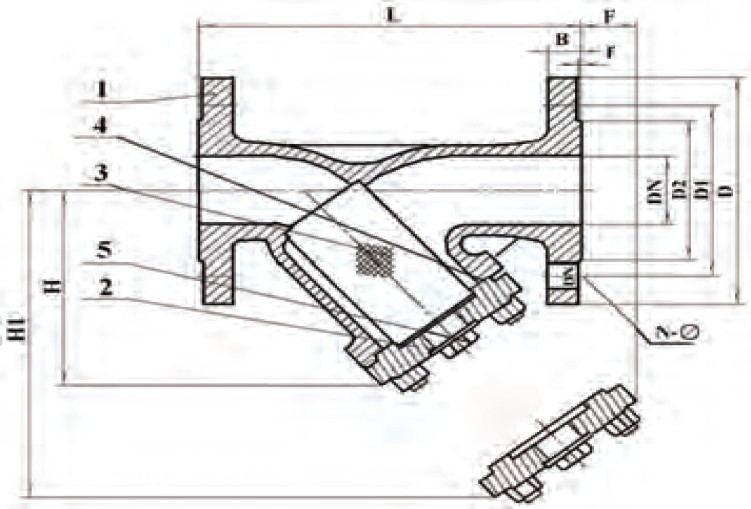

Позиция	Материал	Схема
1. Корпус	Сталь GS-C25
2. Крышка	Сталь GS-C25
3. Сетка	Нерж.сталь AISI 304
4. Прокладка	Графит
5. Пробка	Сталь

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS40

Артикул	DN	L	H	D	D1	D2	B	f	N∅	Kv, (м³/ч)	Масса, (кг)
BM04A102750	15	130	70	95	65	45	16	2	4∅14	5,95	3
BM04A102752	20	150	90	105	75	58	18	2	4∅14	9,35	4
BM04A102754	25	160	105	115	85	68	18	2	4∅14	15,30	5
BM04A102755	32	180	118	140	100	78	18	2	4∅18	22,10	6
BM04A102756	40	200	135	150	110	88	18	3	4∅18	31,45	8
BM04A102757	50	230	140	165	125	102	20	3	4∅18	51,00	11
BM04A102758	65	290	160	185	145	122	22	3	8∅18	85,00	15
BM04A102759	80	310	190	200	160	138	24	3	8∅18	127,50	20
BM04A102760	100	350	230	235	190	162	24	3	8∅22	195,50	33
BM04A102761	125	400	260	270	220	188	26	3	8∅26	280,50	48
BM04A102762	150	480	305	300	250	218	28	3	8∅26	340,00	75
BM04A102763	200	600	385	375	320	285	34	3	12∅30	552,50	200
BM04A102764	250	730	540	450	385	345	38	3	12∅33	1020,00	230
BM04A102765	300	850	615	515	450	410	42	4	16∅33	1615,00	380
BM04A102766	350	980	675	580	510	465	46	4	16∅36	2193,00	527
BM04A102767	400	1100	780	660	585	535	50	4	16∅39	2843,25	775

Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на PN 4,0 МПа) / EN1092-1. Возможно использование ответных фланцев российского производства согласно ГОСТ 12821-80 на PN 4,0 МПа.

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ФИЛЬТРА СЕТЧАТОГО IS40

Температура, °С	Даление, бар
-20	40
150	40
200	35
300	28
400	21

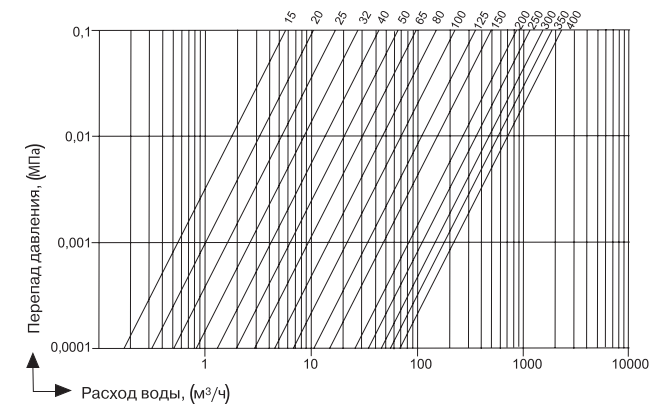

ДИАГРАММА ПЕРЕПАДА ДАВЛЕНИЯ ФИЛЬТРА СЕТЧАТОГО IS40
