| Условный диаметр | 25...600 мм |
| Условное давление | 10 бар |
| Рабочая температура | до +120°С |
| Тип присоединения | Резьба/cварное/фланцы |
| Скорость потока | 2–4 м/с |
Сепаратор воздуха «Гранэйр» применяется для удаления воздуха в трубопроводах замкнутых системах теплоснабжения и холодоснабжения. Сепаратор необходимо установить в самом горячем месте трубопровода системы. В системе отопления такая точка - на выходе из котла, а в системе охлаждения — перед чиллером. Именно в этих точках установки будет самое оптимальное место, где высвобождаются микропузырьки воздуха из рабочей среды системы.
Конструкция сепаратора уменьшает скорость потока среды, что обеспечивает высокую эффективность выделения воздуха. Если в корпусе сепаратора находится сетка с кольцами Палля, то обеспечивается удаление не только выделенного, но и растворённоего в воде воздуха, а также микропузырьков размером до 20 мкм с помощью автоматического воздухоотводчика.
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Сепаратор воздуха «Гранэйр» применяется для удаления воздуха в трубопроводах замкнутых системах теплоснабжения и холодоснабжения. Сепаратор необходимо установить в самом горячем месте трубопровода системы. В системе отопления такая точка - на выходе из котла, а в системе охлаждения — перед чиллером. Именно в этих точках установки будет самое оптимальное место, где высвобождаются микропузырьки воздуха из рабочей среды системы.
ПРИМЕНЕНИЕ СЕПАРАТОРА ВОЗДУХА ГРАНЭЙР ТИП В
Конструкция сепаратора уменьшает скорость потока среды, что обеспечивает высокую эффективность выделения воздуха. Если в корпусе сепаратора находится сетка с кольцами Палля, то обеспечивается удаление не только выделенного, но и растворённоего в воде воздуха, а также микропузырьков размером до 20 мкм с помощью автоматического воздухоотводчика.
Используется для полного выведения воздуха из замкнутых систем отопления и охлаждения. Принцип его работы базируется на центробежном принципе. Благодаря тангенциально расположенным патрубкам сепаратора вода в нем закручивается. Более тяжелая фракция (вода) прижимается силами инерции к стенкам сепаратора, а более легкая (воздух) собирается внутри. В верхней части сепаратора установлен автоматический поплавковый воздухоотводчик, в нижней части – сливной кран (сливная пробка).
Метод подбора используется как для систем отопления, так и для систем охлаждения. Эффективность работы сепаратора зависит от скорости движения потока жидкости в системе. Лучшая скорость жидкости для сепаратора — 2–4 м/с, установленного в оптимальном месте системы (наивысшая температура, наименьшее давление).
| Присоединение | DN 25..600 мм |
| Условное давление | PN 10 бар |
| Рабочая температура | –10…+120 °С |
| Тип сепаратора | Циклонный |
| Скорость потока среды | 2...4 м/с |
| Присоединение к трубопроводу | внутренняя резьба, фланцевое, под приварку |

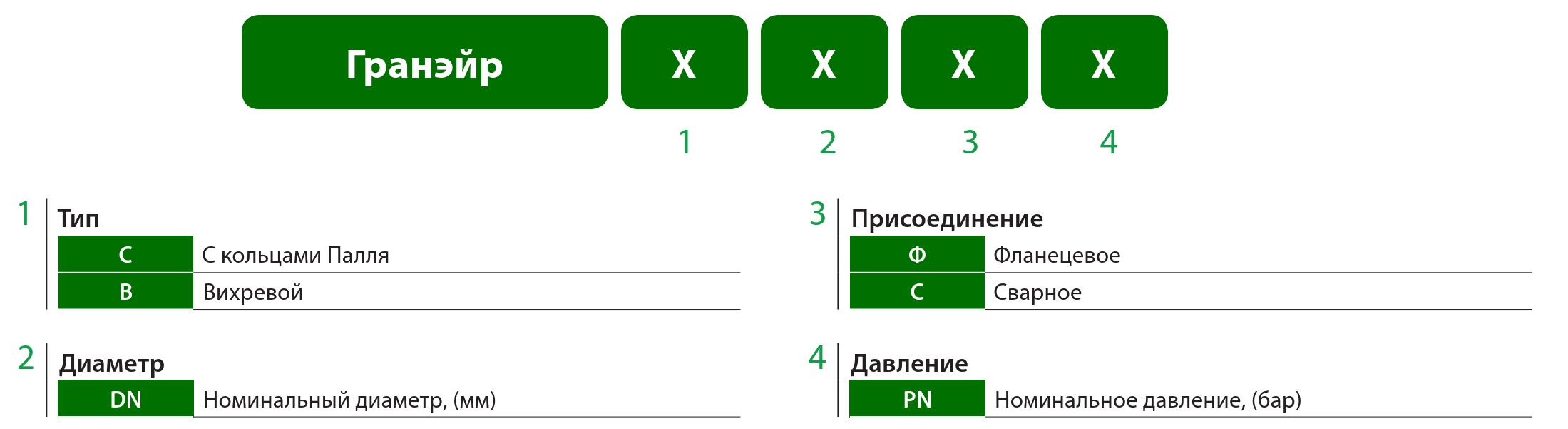

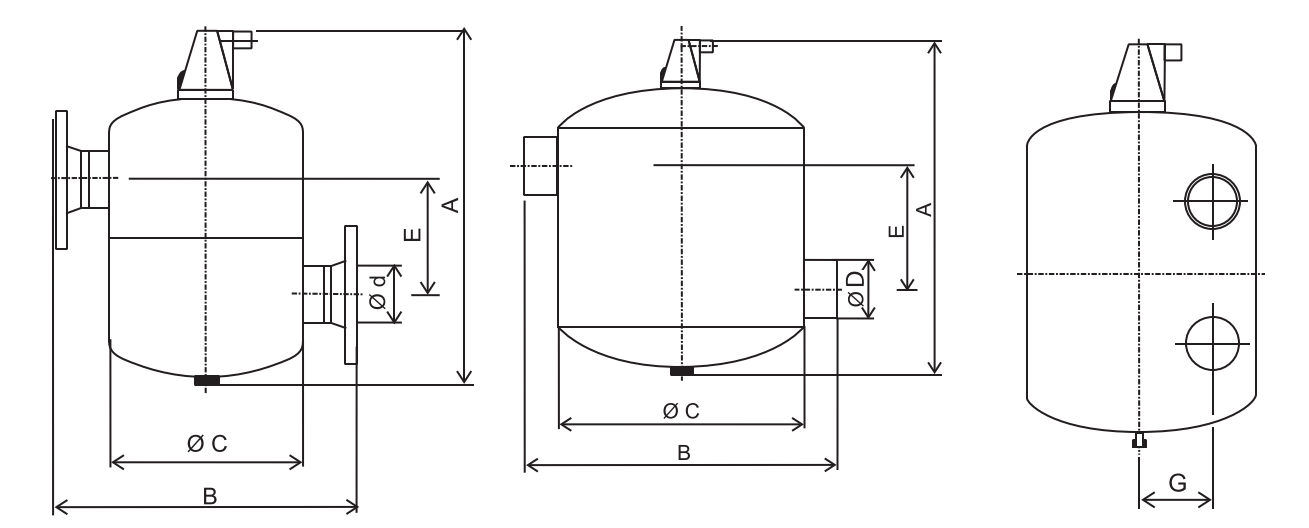

МАРКИРОВКА СЕПАРАТОРА ВОЗДУХА ГРАНЭЙР ТИП В


|
DN
|
А
|
В
|
ШС
|
ШD
|
E
|
G
|
|
25
|
275
|
252
|
114
|
33,7
|
57
|
30
|
|
32
|
275
|
262
|
114
|
42,4
|
57
|
25
|
|
40
|
285
|
290
|
133
|
48,3
|
58
|
32
|
|
50
|
305
|
310
|
133
|
60,3
|
58
|
25
|
|
65
|
562
|
400
|
219
|
76,1
|
155
|
60
|
|
80
|
570
|
400
|
219
|
88,9
|
155
|
55
|
|
100
|
793
|
570
|
450
|
114,3
|
192
|
160
|
|
125
|
793
|
570
|
450
|
139,7
|
186
|
148
|
|
150
|
892
|
570
|
450
|
168,3
|
234
|
130
|
|
200
|
1275
|
780
|
630
|
219,1
|
335
|
190
|
|
250
|
1621
|
1040
|
820
|
273,0
|
463
|
252
|
|
300
|
1741
|
1170
|
820
|
323,9
|
507
|
217
|
|
350
|
2420
|
1300
|
1020
|
355,6
|
566
|
300
|
|
400
|
3009
|
1560
|
1220
|
406,4
|
698
|
375
|
|
500
|
3328
|
1950
|
1500
|
508,0
|
872
|
460
|
|
600
|
3916
|
2340
|
1800
|
610,0
|
1046
|
560
|
|
DN
|
А
|
В
|
ШС
|
Шd
|
E
|
G
|
|
65
|
562
|
487
|
219
|
70,3
|
155
|
60
|
|
80
|
570
|
487
|
219
|
82,5
|
155
|
55
|
|
100
|
793
|
674
|
450
|
107,1
|
212
|
160
|
|
125
|
793
|
674
|
450
|
131,7
|
192
|
148
|
|
150
|
892
|
674
|
450
|
159,3
|
234
|
130
|
|
200
|
1275
|
904
|
650
|
206,5
|
335
|
190
|
|
250
|
1621
|
1180
|
800
|
257,0
|
463
|
252
|
|
300
|
1741
|
1326
|
850
|
306,3
|
507
|
217
|
|
350
|
2420
|
1464
|
1000
|
335,6
|
566
|
300
|
|
400
|
3009
|
1730
|
1200
|
384,4
|
698
|
375
|
|
500
|
3328
|
2130
|
1500
|
476,0
|
872
|
460
|
|
600
|
3916
|
2190
|
1800
|
578,0
|
1046
|
560
|
|
DN
|
А
|
В
|
Ш С
|
Шd
|
E
|
|
25
|
275
|
284
|
114
|
G 1”
|
176
|
|
32
|
275
|
297
|
114
|
G 1 1/4”
|
176
|
|
40
|
285
|
332
|
133
|
G 1 1/2”
|
180
|
|
50
|
305
|
352
|
133
|
G 2”
|
192
|
Присутствующий в замкнутой системе воздух вызывает следующие нежелательные последствия:
Сепараторы — важнейший элемент в отопительных сис- темах, предназначенный для предотвращения образо- вания в них воздушных пробок, благодаря оперативному автоматическому удалению воздушных скоплений.
Основные пути проникновения воздуха в систему
Чтобы избежать проблем, вызванных присутствием воз- духа, необходимо проанализировать пути его проникно- вения в систему.Воздух, находящийся в системе отопления и охлаждения, состоит из:
Работа сепараторов воздуха основана на применении закона Генри. С помощью этого закона оценивается количество растворенного в воде воздуха (см. диа- грамму далее):

Закон Генри
Работа сепараторов воздуха основана на применении закона Генри. С помощью этого закона оценивается ко- личество растворенного в воде воздуха (см. диаграмму). Данная диаграмма показывает, что количество раство- ренного в воде воздуха зависит от температуры и давле- ния. Растворенный в воде воздух высвобождается при по- вышении температуры и при понижении давления.

Место установки сепаратора
В соответствии с законом Генри в одних областях воздух будет выделяться из воды, а в других — растворяться в ней. Наибольшее влияние на растворимость воздуха оказывает давление.
Большое количество воздуха (самые большие пузырьки) выделяется в местах с малым давлением (верхняя часть системы), что является наилучшим местом для установки сепаратора воздуха.
Внутри радиатора охлаждения температура воды уменьшается. Это значит, что после него часть пузырь- ков воздуха снова перейдет в растворенное состояние. Следовательно, устанавливать сепаратор воздуха пред- почтительно перед радиатором охлаждения.
Для предотвращения повреждения насоса пузырьками воздуха (из-за кавитации) сепаратор воздуха устанавли- вается перед насосом.
После прохождения воды через сепаратор воздуха она становится обезвоздушенной. При дальнейшем прохож- дении воды по системе давление повышается, и вода становится ненасыщенной (способна растворять боль- ше воздуха в соответствии с законом Генри). Это значит, что вода будет поглощать воздух, находящийся в разных местах системы.
Перед сепаратором воздуха давление снова уменьшает- ся, что приводит к выделению из воды ранее растворен- ного в ней воздуха в виде микропузырьков, которые будут отведены сепаратором. Данный процесс непрерывно продолжается до тех пор, пока весь воздух не будет вы- веден из системы.
При понижении температуры и повышении давления про- исходит обратный процесс — растворение пузырьков воздуха в воде. Он происходит, например, в системах отопления. В котле теплоноситель нагревается до высо- кой температуры, поэтому именно в нем из содержащей воздух воды будет высвобождаться наибольшее количество воздуха в виде мельчайших пузырьков. Если их не- замедлительно не отвести, то они растворятся в других местах системы, где температура меньше.
Если удалить микропузырьки сразу за котлом, то на вы- ходе сепаратора получим обезвоздушенную воду, кото- рая будет поглощать воздух в разных местах системы. Процесс продолжается постоянно до полного выведения воздуха из системы.
Также для наиболее эффективного отвода воздуха из си- стемы сепаратор воздуха устанавливают за смешиваю- щим клапаном.
В высоких зданиях на высоте более 30 м рекомендуется устанавливать сепараторы воздуха на каждом этаже.
