Задвижка клиновая АДЛ ГРАНАР KR12 с электроприводом Смартгир AZ, обрезиненный клин, чугунная, DN40...800, PN16, фланцевая

Технические характеристики

Условный диаметр	40...800мм
Условное давление	10/16 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	Редуктор, электропривод

Применение

Клиновые задвижки ГРАНАР KR12 применяются для трубопроводов, трaнспортирующих холодную, горячую воду и нейтрaльные среды. Конструкция зaдвижки позволяет использовaть ее в системaх кaнaлизaции. Герметичность закрытия обеспечивается обрезиненным клином, который создает надежное перекрытие потока. ВНИМАНИЕ! Закрытие задвижки на "сухую" не гарантирует герметичносе перекрытие - только при наличии рабочей среды. Наличие на корпусе ГРАНАР KR12 ISO-фланца позволяет устанавливать редуктор, съемное удлинение штока или электропривод Смартгир.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Задвижка клиновая АДЛ ГРАНАР KR12 с обрезиненным клином, чугунная, DN40...800, PN16, фланцевая, управление - электропривод Смартгир AZ

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR12 С ЭЛЕКТРОПРИВОДОМ СМАРТГИР AZ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR12 С ЭЛЕКТРОПРИВОДОМ СМАРТГИР AZ

Присоединение	DN 40...800 мм
Условное давление	PN 10/16 бар
Рабочая температура	–10…+85 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	СМАРТГИР AZ, РЕДУКТОР

СПЕЦИФИКАЦИЯ КЛИНОВОЙ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR12 С ЭЛЕКТРОПРИВОДОМ СМАРТГИР AZ

1	Корпус	Высокопрочный чугун GGG40
2	Клин	GGG40/EPDM
3	Гайка штока	Бронза
4	Шток	Нержавеющая сталь 20Х13
5	Крышка	GGG40
6	Уплотнительное кольцо штока 1	EPDM
7	Уплотнение штока	Нейлон
8	Уплотненное кольцо	EPDM
9	Уплотнительное кольцо штока 2	EPDM
10	Втулка	Нейлон
11	Фланец под привод	GGG40
12	Пыльник	Нейлон
13	Болт	Сталь
14	Прокладка крышки	EPDM

ПАРАМЕТРЫ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR12 С ЭЛЕКТРОПРИВОДОМ СМАРТГИР AZ

DN	ISO-фланец	Привод	Мощность, (Вт)	Iном, (А)	t (откр./закр.), сек	Масса, (кг)
40	F10	AZ10	250	1,3	23	40
50	F10	AZ10	250	1,3	23	41
65	F10	AZ10	250	1,3	30	45
80	F10	AZ10	250	1,3	33	48
100	F10	AZ10	250	1,3	43	51
125	F14	AZ20	550	2,5	53	67
150	F10	AZ10	250	1,3	63	69
200	F14	AZ20	550	2,5	70	98
250	F14	AZ30	750	3,2	86	141
300	F14	AZ30	750	3,2	86	196
350	F16	AZ45	1100	4,4	110	268
400	F16	AZ45	1100	4,4	127	315
450	F16	AZ60	1500	5,7	95	408
500	F25	AZ90	2200	9,1	105	605
600	F25	AZ90	2200	9,1	127	845
700	F25	AZ90	2200	9,1	149	1215
800	F25	AZ120	3000	11,3	152	1518

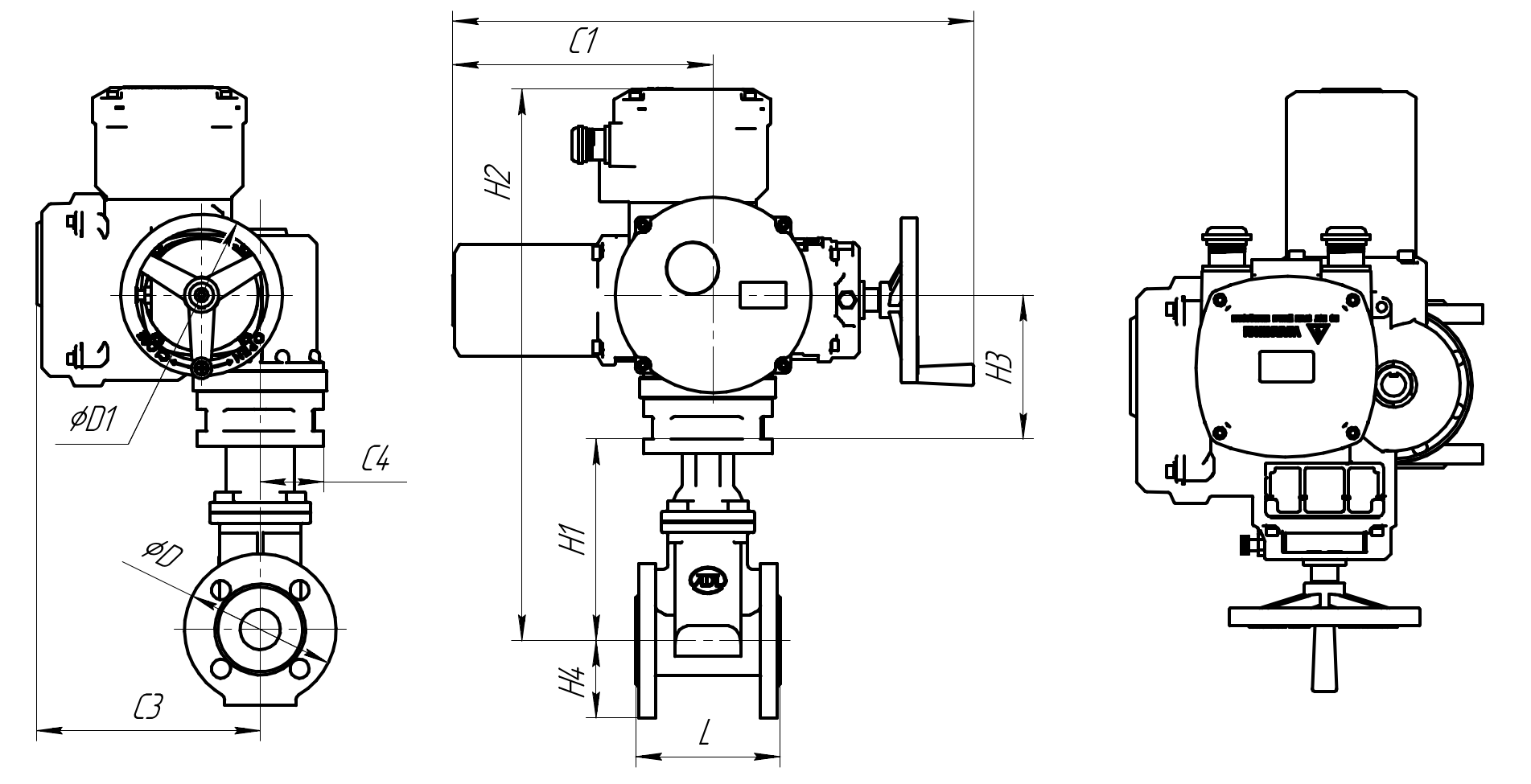

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR12 С ЭЛЕКТРОПРИВОДОМ СМАРТГИР AZ
