Обратный клапан ГРАНЛОК CVS 40, тарельчатый, нержавеющая сталь, DN15...300, PN40, Тмакс 300°C, межфланцевый

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	40 бар
Рабочая температура	до 300 °С
Тип присоединения	Межланцевый
Тип запорного элемента	Тарельчатый

Применение

Обратный клапан ГРАНЛОК CVS40 предназначен для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред. Клaпaн обратный используется для зaщиты трубопроводa от обрaтного потокa рaбочей среды. Монтаж обратного клапана ГРАНЛОК CVS40. между фланцев осуществляется с помошью шпилек. Обратный клапан также применяется для системы пожаротушения, исполнение корпуса в красном цвете.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DF03B604451	ГРАНЛОК® Обратный клапан CVS40.04.015.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN015 PN40 Tmax=300oC( L стр.=17 мм )	15	981.48 ₽	уточняйте
DF03B604452	ГРАНЛОК® Обратный клапан CVS40.04.020.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN020 PN40 Tmax=300oC ( L стр.=20 мм )	20	1169.72 ₽	уточняйте
DF03B604453	ГРАНЛОК® Обратный клапан CVS40.04.025.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN025 PN40 Tmax=300oC( L стр.=22 мм )	25	1505.94 ₽	уточняйте
DF03B604454	ГРАНЛОК® Обратный клапан CVS40.04.032.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN032 PN40 Tmax=300oC( L стр.=28 мм )	32	1962.96 ₽	уточняйте
DF03B604455	ГРАНЛОК® Обратный клапан CVS40.04.040.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN040 PN40 Tmax=300oC ( L стр.=32 мм )	40	2788.41 ₽	уточняйте
DF03B604458	ГРАНЛОК® Обратный клапан CVS40.04.050.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN050 PN40 Tmax=300°C ( L стр.=40 мм )	50	4385.95 ₽	уточняйте
DF03B604459	ГРАНЛОК® Обратный клапан CVS40.04.065.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN065 PN40 Tmax=300oC ( L стр.=46 мм )	65	6796.86 ₽	уточняйте
DF03B604460	ГРАНЛОК® Обратный клапан CVS40.04.080.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN080 PN40 Tmax=300oC ( L стр.=50 мм )	80	9597.35 ₽	уточняйте
DF03B604461	ГРАНЛОК® Обратный клапан CVS40.04.100.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN100 PN40 Tmax=300oC ( L стр.=60 мм )	100	13905.79 ₽	уточняйте
DF03B604462	обратный клапан CVS40-125	125	32301.21 ₽	уточняйте
DF03B604463	обратный клапан CVS40-150	150	50009.09 ₽	уточняйте
DF03B604464	обратный клапан CVS40-200	200	76533.16 ₽	уточняйте
DF03B604465	ГРАНЛОК® Обратный клапан CVS40.04.250.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN250 PN40 Tmax=300oC ( L стр.=145 мм )	250	136614.74 ₽	уточняйте
DF03B604466	ГРАНЛОК® Обратный клапан CVS40.04.300.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN300 PN40 Tmax=300oC ( L стр.=160 мм )	300	243668.36 ₽	уточняйте
DF03B726541	ГРАНЛОК® Обратный клапан CVS40.04.125.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN125 PN40 Tmax=300oC ( L стр.=78 мм )	125	32301.21 ₽	уточняйте
DF03B716941	ГРАНЛОК® Обратный клапан CVS40.04.150.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN150 PN40 Tmax=300oC ( L стр.=95 мм )	150	50009.09 ₽	уточняйте
DF03B716942	ГРАНЛОК® Обратный клапан CVS40.04.200.40.М/Ф, из нерж.стали AISI 304 (08Х18Н10) DN200 PN40 Tmax=300oC ( L стр.=107 мм )	200	76533.16 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан ГРАНЛОК CVS 40, тарельчатый, нержавеющая сталь, DN15...300, PN40, Тмакс 300°C, межфланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

Присоединение	DN 15...300 мм
Условное давление	PN 40 бар
Рабочая температура	–60…+300 °С
Тип обратного клапана	Дисковый/Тарельчатый
Класс герметичности по ГОСТ 9544-2015	D - мет. уплотнение, А -уплотнение EPDM/PTFE
Присоединение к трубопроводу	Межфланцевое по ГОСТ 33259-2015 исп В
ОПЦИИ	Окрас корпуса в красный цвет для сисьтем пожаротушения Уплотнение EPDM или PTFE

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Поток среды должен быть направлен на диск клапана, как показано стрелкой. Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. При установке в вертикальном положении направление потока снизу вверх.

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

1	Корпус	Нерж. сталь 08Х18Н10 (304)
2	Диск	Нерж. сталь 08Х18Н10 (304)
3	Крепление	Нерж. сталь 08Х18Н10 (304)
4	Пружина	Нерж. сталь 08Х18Н10 (304)

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

№	DN	d	∅D	L	Масса, (кг)	Чертеж
1	15	15	43	16	0,1
2	25	25	63	22	0,28
3	32	30	75	28	0,52
4	40	38	80	32	0,7
5	50	47	95	40	1,1
6	65	62	115	46	1,58
7	80	77	131	50	1,78
8	100	96	150	60	3,3
9	125	118	192	90	6,86
10	150	141	209	106	12
11	200	190	285	120	17,42
12	250	225	317	145	35
13	300	280	398	160	43,45

ПАРАМЕТРЫ Kv, (м3 /ч) И МИН. ДАВЛЕНИЯ ОТКРЫТИЯ, (кПa) ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

DN	Kvs, (м³/ч)	давление открытия в мбар. (взависимости от установки)

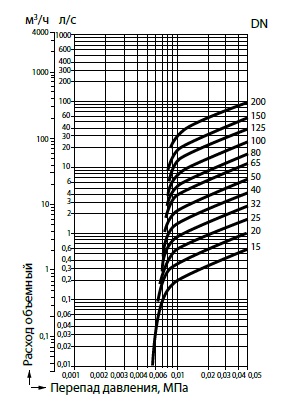

DN	Kvs, (м³/ч)	горизонтально	с низу в верх	с верху в низ	Диаграмма перепада давления

15	4,4	22,5	25	20
25	10,8	22,5	25	20
32	17	23,5	27	20
40	26	24,5	28	20
50	43	24,5	29	20
65	60	25	30	20
80	80	25,5	31	20
100	113	26,5	33	20
125	183	22	30	10
150	258	22	30	10
200	410	22	30	10
250	698	22	30	10
300	732	22	30	10

ПРИМЕР ЗАКАЗА ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS40

CVS40.04.015.40.М/Ф (CVS40, корпус из нержавеющей стали, DN 15, PN 4,0 МПа, межфланцевое присоединение).
