Обратный клапан ГРАНЛОК RD16, подъемный, чугунный, DN15...200, PN16, фланцевый

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16 бар
Рабочая температура	до 300 °С
Тип присоединения	Фланцевый
Тип запорного элемента	Подъемный

Применение

Обратный клапан ГРАНЛОК RD16 применяется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, насыщенный пар, нейтральные среды. Подпружиненная конструкция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Обратный клапан ГРАНЛОК RD16, подъемный, чугунный, DN15...200, PN16, Тмакс 300°C, фланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

Присоединение	DN 15...200 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+300 °С
Минимальное давление открытия	0,05-0,1 бар
Тип обратного клапана	Подъемный, подпружиненный
Класс герметичности по ГОСТ 9544-2015	D - мет. уплотнение
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

Клапан может устанавливаться в горизонтальном положении с вертикальным раположением крышкы обратного клапана. Поток среды должен быть направлен на диск клапана, как показано стрелкой. Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев.

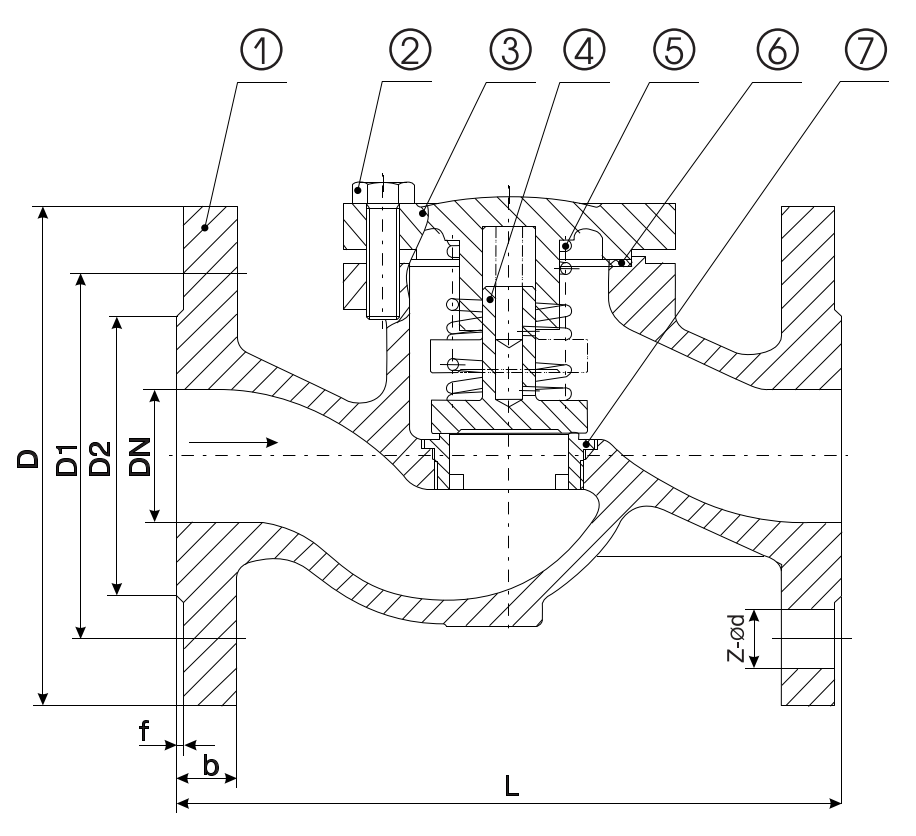

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

Позиция	Материал
1. Корпус	Чугун GG25
2. Болт	Сталь
3. Крышка	Чугун GG25
4. Диск	Нержав. сталь Х20Cr13
5. Пружина	Пружинная сталь
6. Прокладка	Графит
7. Седло	Нержав. сталь Х20Cr13

044

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

Ду, (мм)	L, (мм)	D, (мм)	D1, (мм)	D2, (мм)	b-f	Z-∅d	Kv, (м3/ч)	Масса, (кг)
15	130	95	65	46	14-2	4х∅14	5,7	3,1
20	150	105	75	56	16-2	4х∅14	7,8	3,9
25	160	115	85	65	16-2	4х∅14	11,8	5,1
32	180	140	100	76	18-2	4х∅19	17,9	8,5
40	200	150	110	84	18-2	4х∅19	27,5	9
50	230	165	125	99	20-2	4х∅19	48	12,5
65	290	185	145	118	20-2	4х∅19	77,6	18,6
80	310	200	160	132	22-2	8х∅19	109	27,3
100	350	220	180	156	24-2	8х∅19	168	35
125	400	250	210	184	26-2	8х∅19	251	54,9
150	480	285	240	211	26-2	8х∅23	389	70
200	600	340	295	266	30-2	12х∅23	664	111,6

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD16

Температура °С	Давление, бар
-10	16
120	16
150	14,4
180	13,4
200	12,8
230	11,8
250	11,2
300	9,6
