Обратный клапан ГРАНЛОК RD30, поворотный, чугунный, ГРАНЛОК RD30, DN50...200, PN16, Тмакс 300С, фланцевый

Технические характеристики

Условный диаметр	50...200 мм
Условное давление	16 бар
Рабочая температура	до 300 С
Тип присоединения	Фланцевый
Тип запорного элемента	Поворотный

Применение

ГРАНЛОК RD30 - Обратный клапан поворотного типа, применяется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды. Обладает большой пропускной способностью.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Обратный клапан ГРАНЛОК RD30, поворотный, чугунный, DN15...200, PN16, Тмакс 300°C, фланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Обратный клапан ГРАНЛОК RD30 применяется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, насыщенный пар, нейтральные среды. Подпружиненная конструкция. Принцип действия: под действием рабочей среды створка клапана открывается, пропуская поток в прямом направлении. Когда поток рабочей среды идет в обратном направлении, сила тяжести и поток закрывают створку клапана, что предотвращает прохождение обратного потока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Присоединение	DN 15...200 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+300 °С
Минимальное давление открытия	0,05-0,1 бар
Тип обратного клапана	Поворотный
Класс герметичности по ГОСТ 9544-2015	D - мет. уплотнение
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Позиция	Материал	Схема
1. Корпус	Чугун GG25
2. Седло	Нержав. сталь Х20Cr13
3. Уплотнительное кольцо	Нержав. сталь Х20Cr13
4. Диск	Чугун GG25
5. Шайба	Сталь
6. Болт	Сталь
7. Шарнир	Чугун
8. Прокладка	Графит
9. Крышка	Чугун GG25
10. Болт	Сталь

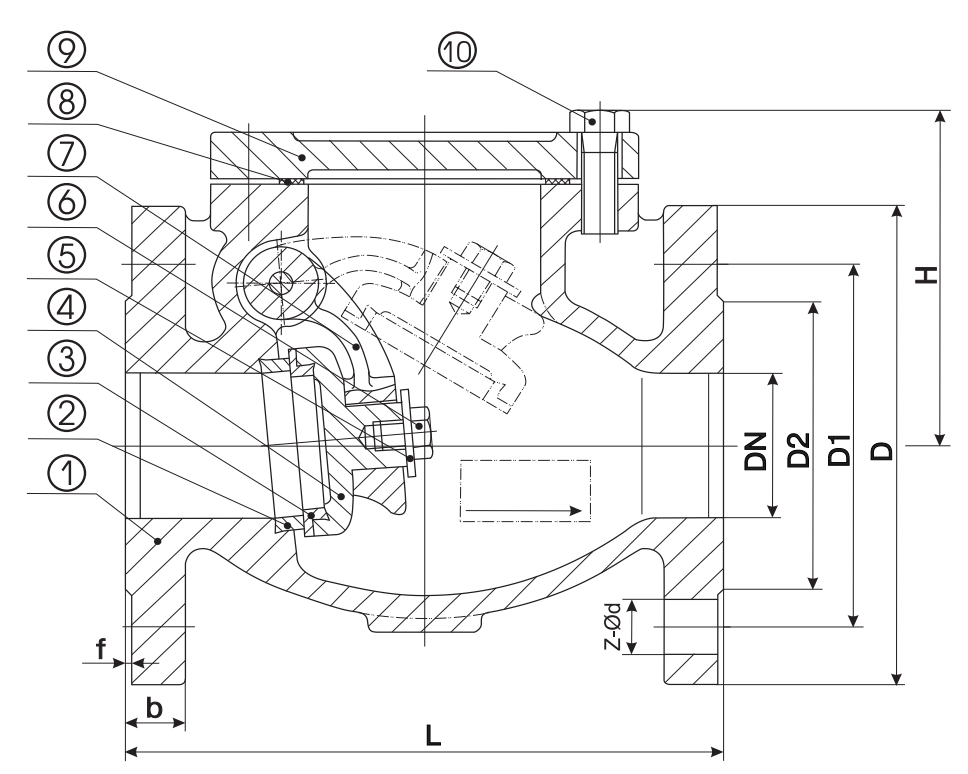

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Ду, (мм)	L, (мм)	D, (мм)	D1, (мм)	D2, (мм)	b-f	Z-∅d	H, (мм)	Kv, (м3/ч)	Масса, (кг)
50	200	165	125	99	20-2	4-∅19	115	82	13,0
65	240	185	145	118	20-2	4-∅19	130	130	17,40
80	260	200	160	132	22-2	8-∅19	147	220	24,40
100	300	220	180	156	24-2	8-∅19	166	310	33,20
125	350	250	210	184	26-2	8-∅19	188	440	52,00
150	400	285	240	211	26-2	8-∅23	217	640	75,20
200	500	340	295	265	30-2	12-∅23	275	1100	117,0

Фланцевое присоединение согласно стандарту DIN2501 (DIN2633 на PN16) / EN1092-2. Возможно использование ответных фланцев российского производства согласно ГОСТ 12820-80, 12821-80 на Ру16 бар.

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD30

Температура, °С	Давление, бар
-10	16
120	16
150	14,4
180	13,4
200	12,8
230	11,8
250	11,2
300	9,6
