Обратный клапан ГРАНЛОК RD50, подъемный, стальной, DN15...400, PN40, Тмакс 400С, фланцевый

Технические характеристики

Условный диаметр	15...400 мм
Условное давление	40 бар
Рабочая температура	до 400 °С
Тип присоединения	Фланцевый
Тип запорного элемента	Подъемный

Применение

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DF01A102753	ГРАНЛОК® Обратный клапан RD50.03.015.40.Ф/Ф, из угл.стали, DN015 PN40 Tmax=400oC	15	6846.99 ₽	уточняйте
DF01A102768	ГРАНЛОК® Обратный клапан RD50.03.020.40.Ф/Ф, из угл.стали, DN020 PN40 Tmax=400oC	20	8091.81 ₽	уточняйте
DF01A102769	ГРАНЛОК® Обратный клапан RD50.03.025.40.Ф/Ф, из угл.стали, DN025 PN40 Tmax=400oC	25	8662.56 ₽	уточняйте
DF01A102770	ГРАНЛОК® Обратный клапан RD50.03.032.40.Ф/Ф, из угл.стали, DN032 PN40 Tmax=400oC	32	10365.94 ₽	уточняйте
DF01A102771	ГРАНЛОК® Обратный клапан RD50.03.040.40.Ф/Ф, из угл.стали, DN040 PN40 Tmax=400oC	40	13113.40 ₽	уточняйте
DF01A102772	ГРАНЛОК® Обратный клапан RD50.03.050.40.Ф/Ф, из угл.стали, DN050 PN40 Tmax=400oC	50	17272.97 ₽	уточняйте
DF01A102773	ГРАНЛОК® Обратный клапан RD50.03.065.40.Ф/Ф, из угл.стали, DN065 PN40 Tmax=400oC	65	24053.04 ₽	уточняйте
DF01A102774	ГРАНЛОК® Обратный клапан RD50.03.080.40.Ф/Ф, из угл.стали, DN080 PN40 Tmax=400oC	80	29689.66 ₽	уточняйте
DF01A102775	ГРАНЛОК® Обратный клапан RD50.03.100.40.Ф/Ф, из угл.стали, DN100 PN40 Tmax=400oC	100	42794.21 ₽	уточняйте
DF01A102776	ГРАНЛОК® Обратный клапан RD50.03.125.40.Ф/Ф, из угл.стали, DN125 PN40 Tmax=400oC	125	65194.05 ₽	уточняйте
DF01A102777	ГРАНЛОК® Обратный клапан RD50.03.150.40.Ф/Ф, из угл.стали, DN150 PN40 Tmax=400oC	150	94579.65 ₽	уточняйте
DF01A102778	ГРАНЛОК® Обратный клапан RD50.03.200.40.Ф/Ф, из угл.стали, DN200 PN40 Tmax=400oC	200	156972.12 ₽	уточняйте
DF01A102779	ГРАНЛОК® Обратный клапан RD50.03.250.40.Ф/Ф, из угл.стали, DN250 PN40 Tmax=400oC	250	290775.86 ₽	уточняйте
DF01A102780	ГРАНЛОК® Обратный клапан RD50.03.300.40.Ф/Ф, из угл.стали, DN300 PN40 Tmax=400oC	300	392401.27 ₽	уточняйте
DF01A374056	ГРАНЛОК® Обратный клапан RD50.03.350.40.Ф/Ф, из угл.стали, DN350 PN40 Tmax=400oC	350	590041.08 ₽	уточняйте
DF01A406127	ГРАНЛОК® Обратный клапан RD50.03.400.40.Ф/Ф, из угл.стали, DN400 PN40 Tmax=400oC	400	898971.61 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан ГРАНЛОК RD50, подъемный, углеродистая сталь, DN15...400, PN40, Тмакс 400°C, фланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

ГРАНЛОК RD50 -это обратный клапан подъемного типа с подпружиенным седлом, применяется для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар насыщенный и перегретый, нейтральные среды, а так же термомасло. Принцип действия: под действием рабочей среды диск клапана поднимается, пропуская поток в прямом направлении. Когда поток рабочей среды идет в обратном направлении, пружина и поток закрывают диск клапана, что предотвращает прохождение обратного потока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

Присоединение	DN 15...400 мм
Условное давление	PN 16 бар
Рабочая температура	–30…+400 °С
Тип обратного клапана	Подъемный, подпружиненный
Класс герметичности по ГОСТ 9544-2015	А - мет. уплотнение
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане.

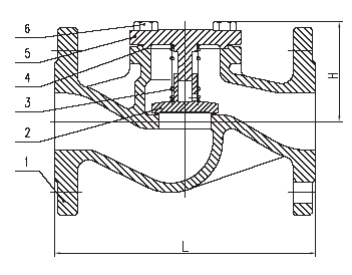

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

Позиция	Материал	Схема
1. Корпус	Сталь GS-C25
2. Диск	Нерж. сталь SS316
3. Пружина	Нержавеющая сталь
4. Прокладка	Графит
5. Крышка	Сталь GS-C25
6. Болты	Сталь

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

Ду, (мм)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L, (мм)	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H, (мм)	70	70	80	80	85	95	11	130	155	165	215	285	325	365	545	630
Kv	5,7	7,8	11,8	17,9	27,5	48,0	77,6	109	168	251	389	664	1017	1446	2060	2690
Масса, (кг)	3,8	4,9	5,9	7,1	10,4	12,3	22,7	28,5	40	64	90	170	240	370	510	860

Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на Pу 40) / EN1092-1.
Возможно использование ответных фланцев российского производства согласно ГОСТ 12821-80 на Ру 40.

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК RD50

Температура, °С	Давление, бар
-20	40
150	40
200	35
300	28
400	21
