Шиберная задвижка (затвор) ГРАНОКС ЕВ, двустороннего действия, ковкий чугун, DN50...600, Ру10, межфланцевый

Технические характеристики

Условный диаметр	50...600 мм
Условное давление	10/16 бар
Рабочая температура	-20…+80°С
Направление потока среды	двустороннее
Присоединение	межфланцевое
Управление	штурвал, редуктор

Применение

ГРАНОКС ЕВ - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса. Шиберные задвижки ГРАНОКС используются в на средах, в которых могут присутствовать механические и волокнистые включения: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической и многих других отраслях промышленности. Управление осуществляется как с помощью штурвала, так и редуктором. Возможно исполнение под установку электропривода. ГРАНОКС ЕВ - это шиберный затвор двунаправленного дейсвтия, что подразумевает возможность подачи среды в оба направления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
LX11D758805	Шиберный затвор ГРАНОКС ® EB-DN050-PN10-01-02-H/W(N),DN50,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	50	13404.48 ₽	уточняйте
LX11D758823	Шиберный затвор ГРАНОКС ® EB-DN050-PN10-01-03-H/W(N),DN50,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	50	13404.48 ₽	уточняйте
LX11D758806	Шиберный затвор ГРАНОКС ® EB-DN065-PN10-01-02-H/W(N),DN65,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	65	14950.68 ₽	уточняйте
LX11D758824	Шиберный затвор ГРАНОКС ® EB-DN065-PN10-01-03-H/W(N),DN65,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	65	14950.68 ₽	уточняйте
LX11D758808	Шиберный затвор ГРАНОКС ® EB-DN080-PN10-01-02-H/W(N),DN80,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	80	16349.92 ₽	уточняйте
LX11D758825	Шиберный затвор ГРАНОКС ® EB-DN080-PN10-01-03-H/W(N),DN80,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	80	16349.92 ₽	уточняйте
LX11D758810	Шиберный затвор ГРАНОКС ® EB-DN100-PN10-01-02-H/W(N),DN100,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	100	18934.98 ₽	уточняйте
LX11D758827	Шиберный затвор ГРАНОКС ® EB-DN100-PN10-01-03-H/W(N),DN100,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	100	18934.98 ₽	уточняйте
LX11D758813	Шиберный затвор ГРАНОКС ® EB-DN125-PN10-01-02-H/W(N),DN125,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	125	21939.82 ₽	уточняйте
LX11D758829	Шиберный затвор ГРАНОКС ® EB-DN125-PN10-01-03-H/W(N),DN125,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	125	21939.82 ₽	уточняйте
LX11D758814	Шиберный затвор ГРАНОКС ® EB-DN150-PN10-01-02-H/W(N),DN150,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	150	29513.81 ₽	уточняйте
LX11D758830	Шиберный затвор ГРАНОКС ® EB-DN150-PN10-01-03-H/W(N),DN150,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	150	29513.81 ₽	уточняйте
LX11D758815	Шиберный затвор ГРАНОКС ® EB-DN200-PN10-01-02-H/W(N),DN200,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	200	37348.52 ₽	уточняйте
LX11D758832	Шиберный затвор ГРАНОКС ® EB-DN200-PN10-01-03-H/W(N),DN200,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	200	37348.52 ₽	уточняйте
LX11D758816	Шиберный затвор ГРАНОКС ® EB-DN250-PN10-01-02-H/W(N),DN250,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	250	57103.92 ₽	уточняйте
LX11D758836	Шиберный затвор ГРАНОКС ® EB-DN250-PN10-01-03-H/W(N),DN250,PN10, Pраб=10бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	250	57103.92 ₽	уточняйте
LX11D758817	Шиберный затвор ГРАНОКС ® EB-DN300-PN10-01-02-H/W(N),DN300,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	300	76579.47 ₽	уточняйте
LX11D758838	Шиберный затвор ГРАНОКС ® EB-DN300-PN10-01-03-H/W(N),DN300,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	300	76579.47 ₽	уточняйте
LX11D758818	Шиберный затвор ГРАНОКС ® EB-DN350-PN10-01-02-H/W(N),DN350,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	350	104410.17 ₽	уточняйте
LX11D758840	Шиберный затвор ГРАНОКС ® EB-DN350-PN10-01-03-H/W(N),DN350,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	350	104410.17 ₽	уточняйте
LX11D758819	Шиберный затвор ГРАНОКС ® EB-DN400-PN10-01-02-H/W(N),DN400,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	400	130377.57 ₽	уточняйте
LX11D758842	Шиберный затвор ГРАНОКС ® EB-DN400-PN10-01-03-H/W(N),DN400,PN10, Pраб=6бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	400	130377.57 ₽	уточняйте
LX11D758820	Шиберный затвор ГРАНОКС ® EB-DN500-PN10-01-02-R(N),DN500,PN10, Pраб=4бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	500	302652.69 ₽	уточняйте
LX11D758844	Шиберный затвор ГРАНОКС ® EB-DN500-PN10-01-03-R(N),DN500,PN10, Pраб=4бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	500	302652.69 ₽	уточняйте
LX11D758821	Шиберный затвор ГРАНОКС ® EB-DN600-PN10-01-02-R(N),DN600,PN10, Pраб=4бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение EPDM	600	452695.06 ₽	уточняйте
LX11D758845	Шиберный затвор ГРАНОКС ® EB-DN600-PN10-01-03-R(N),DN600,PN10, Pраб=4бар,штурвал,невыдв.шток,корпус ВЧ40,нож AISI304,уплотнение NBR	600	452695.06 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шиберная задвижка (затвор) ГРАНОКС ЕВ, двустороннего действия, ковкий чугун, DN50...600, Ру10, межфланцевый, штурвал, редуктор

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

Корпус межфланцевый, цельнолитой корпус выполнен из высокопрочного чугуна с эпоксидным покрытием, нанесенным электростатическим способом, имеет толщину не менее 250 мкм. Стандартное фланцевое присоединение PN 1,0 МПа.

Седловое уплотнение - U-образная замкнутая конструкция седлового уплотнения позволяет обеспечить надежное перекрытие потока при любом направлении. Дополнительное армирование седлового уплотнения позволяет повысить эксплуатационные характеристики.

Нож - Выполненный из коррозионно-стойкой стали тщательно отполированный нож имеет высокую антикоррозионную стойкость и предотвращает защемление и повреждение седлового уплотнения. Направляющая пластина из PTFE обеспечивает правильное позиционирование ножа в корпусе при его закрытии. Плавное, без заедания, движение ножа обеспечивается наличием шайб из антифрикционного материала.

Уплотнение по корпусу - это Трехкомпонентное (на диаметрах Ду500 и Ду600 четырехкомпонентное) уплотнение PTFE и EPDM/NBR обеспечивает высокий уровень герметичности данного узла.

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

Присоединение	DN 50...600 мм
Условное давление	PN 10 бар
Рабочая температура	–10…+80 °С
Рабочее давление	DN50...250 - 10,0бар DN300...400 - 6,0бар DN500...600 - 4,0бар
Направление потока среды	Двустороннее
Класс герметичности	А
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Высокопрочный чугун GGG40
Седловое уплотнение	EPDM, NBR
Тип электропривода (Опция)	СМАРТГИР AZ
Тип пневмопривода (Опция)	СМАРТГИР ПП

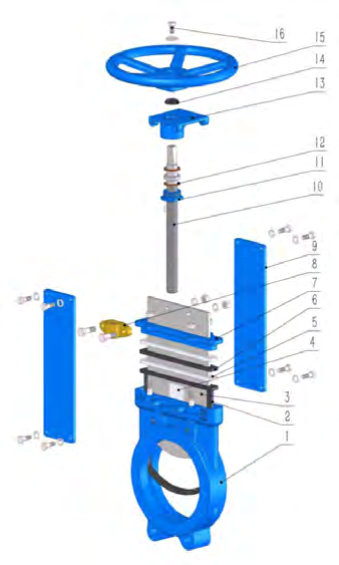

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

№	Позиция	Материал	Схема
1	Корпус	Высокопрочный чугун GGG40
2	Седло	EPDM / NBR
3	Нож	Нержавеющая сталь SS304
4	Направляющая пластина	PTFE
5	Уплотнение корпуса	PTFE
6	Уплотнение*	EPDM / NBR
7	Крышка сальника	Высокопрочный чугун GGG40
8	Гайка штока	Латунь ZCuZn40Pb2
9	Бугель	Углеродистая сталь Q235
10	Шток	Нержавеющая сталь SS420
11	Втулка	Высокопрочный чугун GGG40
12	Опорная шайба	Бронза CuPb5Sn5Zn5
13	Крышка бугеля	Высокопрочный чугун GGG40
14	Пылезащитное уплотнение*	EPDM / NBR
15	Штурвал	Высокопрочный чугун GGG40
16	Болты, шайбы и т.д.	Нержавеющая сталь A4

* - в зависимости от седлового уплотнения

МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

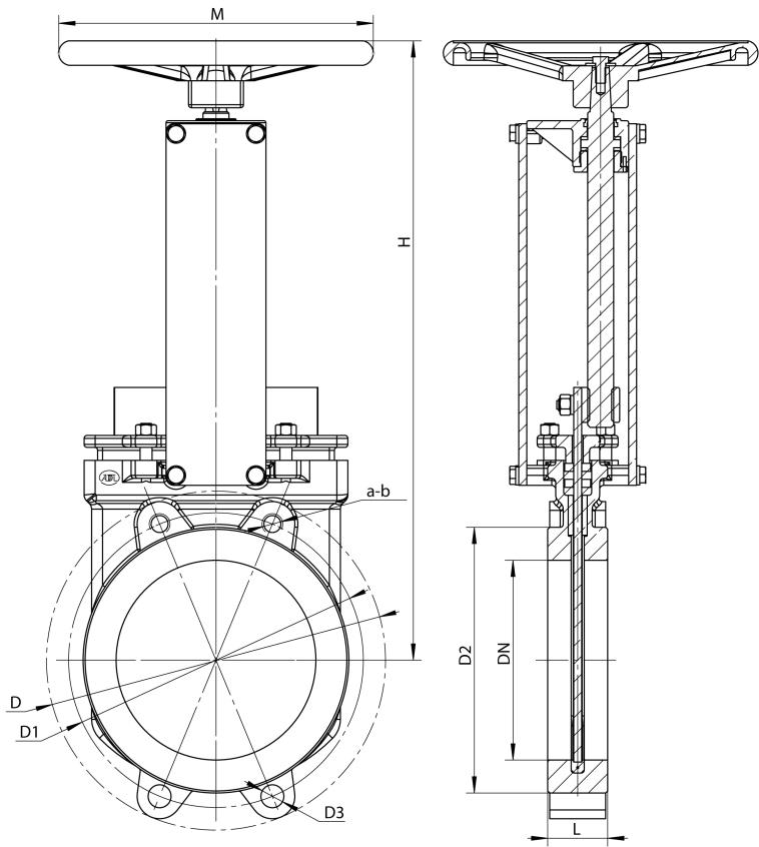

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

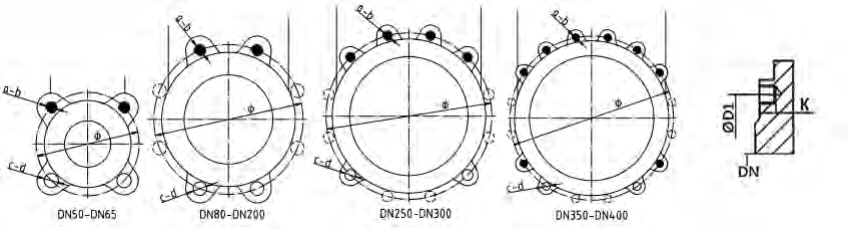

DN	L	D	D1	D2	D3	H	a-b	K	НО*	СО*	M	Масса, (кг)
50	43	165	125	99	19	350	4ЧМ16	12	2	2	200	8,2
65	46	185	145	118	19	375	4ЧМ16	12	2	2	200	9,3
80	46	200	160	132	19	400	8ЧМ16	12	2	6	260	10,5
100	52	220	180	156	19	435	8ЧМ16	12	2	6	260	12,9
125	56	250	210	184	19	505	8ЧМ16	12	2	6	260	18,8
150	56	285	240	211	23	555	8ЧМ20	12	2	6	315	23,6
200	60	340	295	266	23	620	8ЧМ20	14	2	6	315	33
250	68	395	350	319	23	718	12ЧМ20	16	4	8	375	47,1
300	78	445	400	370	23	835	16ЧМ20	16	4	8	400	73,8
350	78	505	460	429	23	920	16ЧМ20	16	8	8	400	99,3
400	102	565	515	480	28	1000	16ЧМ24	20	8	8	460	137,5

*НО - несковозные отверстия *СО - сквозные отверстия

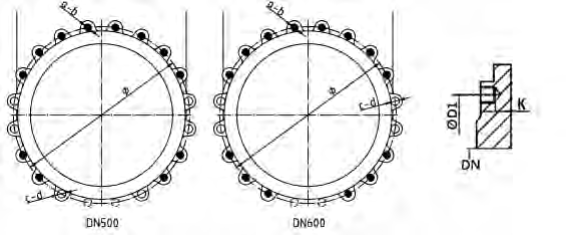

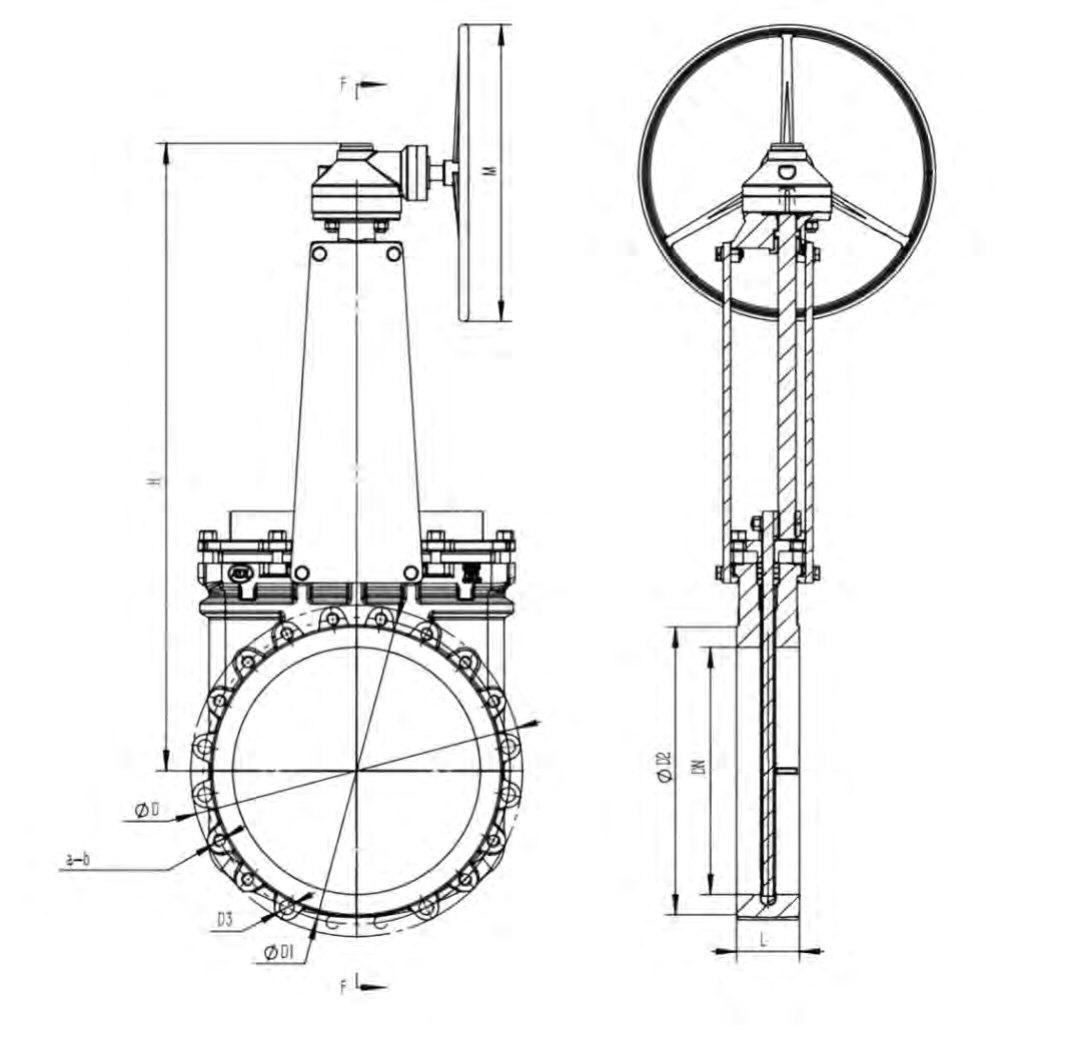

DN	L	D	D1	D2	D3	H	a-b	K	НО*	СО*	M	Масса, (кг)
500	127	670	620	582	28	1270	20ЧМ24	24	12	8	600	287,5
600	154	780	725	682	31	1445	20ЧМ27	27	14	6	600	421

*НО - несковозные отверстия *СО - сквозные отверстия

Габаритные размеры шиберных затворов с установленными электро или пневмоприводами предоставляются по запросу
