Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ12, постоянного действия, нержавеющая сталь, DN15...20, PN16/25, внутренняя/наружная резьба

Технические характеристики

Условный диаметр	15...20 мм
Условное давление	16/25 бар
Рабочее давление	до 25 бар
Рабочая температура	0... 180°С
Принцип действия	постоянный
Тип присоединения	резьбовое

Применение

ГРАНРЕГ КАТ 12 является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из жидкостных систем в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик ГРАНРЕГ КАТ12 выполнен полностьью из нержавеющей стали, а уплотнения позволяют его использовать в системах с температурой рабочей среды до 180°С.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FM05B394673	ГРАНРЕГ® КАТ12-04-03-015-16-Р Воздухоотводчик Ду15 р/р, Рраб=0…16 бар, Tmax=180°С, нерж.	15	10003.67 ₽	уточняйте
FM05B510982	ГРАНРЕГ® КАТ12-04-03-015-25-Р Воздухоотводчик Ду15 р/р, Рраб=0…25 бар, Tmax=180°С, нерж.	15	16048.61 ₽	уточняйте
FM05B394675	ГРАНРЕГ® КАТ12-04-03-020-16-Р Воздухоотводчик Ду20 р/р, Рраб=0…16 бар, Tmax=180°С, нерж.	20	10003.67 ₽	уточняйте
FM05B510983	ГРАНРЕГ® КАТ12-04-03-020-25-Р Воздухоотводчик Ду20 р/р, Рраб=0…25 бар, Tmax=180°С, нерж.	20	16048.61 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ12, постоянного действия, нержавеющая сталь, DN15-20, PN16-25, Тмакс 180°C, внутренняя/наружная резьба

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

ГРАНРЕГ КАТ 12 является воздухоотводчиком из нержавеющей стали постоянного действия с запорным элементов в виде поплавка из нержавеющей стали. Является воздухоотводчиком постоянного действия - отвод воздуха осуществляется постоянно по мере накоплекния в корпусе. Воздухоотводчик ГРАНРЕГ КАТ12 выполнен с уплотнениями, которые позволяют его использовать в системах с температурой рабочей среды до 180°С.

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

ГРАНРЕГ КАТ 12 является воздухоотводчиком из нержавеющей стали постоянного действия и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха. Этого можно избежать установкой обратного клапана. Некоторые типы воздухоотводчиков могут быть оборудованы встроенными обратными клапанами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

Диаметр клапана	1/2"-3/4" (15....20мм)
Номинальное давление	16 бар
Максимальное входное давление	16,0 бар
Рабочая температура среды	– 20°C до + 180°C
Пропускная способность	до 9,0 Нм3/ч
Тип действия воздухоотводчика	постоянного действия
Присоединения	Вход - Внутренняя резьба 1/2" или 3/4" Выход Наружная резьба 1/2"
ОПЦИИ	--

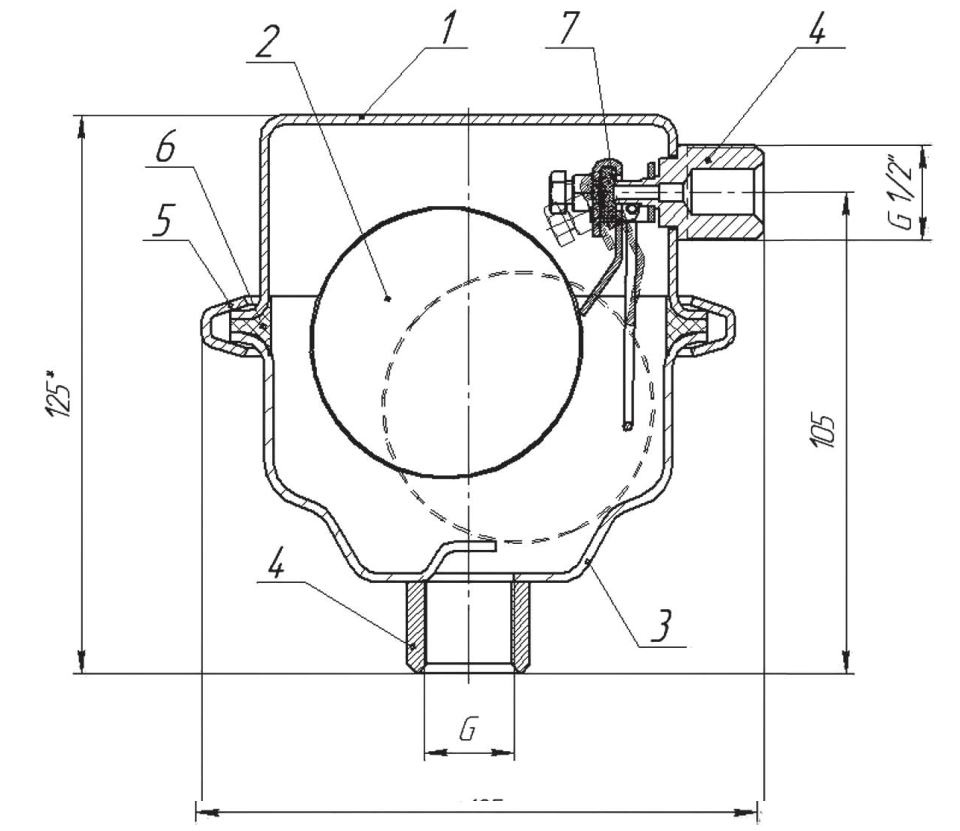

СПЕЦИФИКАЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

№	Позиция	Материал	Схема
1	Крышка	Нержaвеющaя стaль AISI 304
2	Поплавок	Нержaвеющaя стaль AISI 304
3	Корпус	Нержaвеющaя стaль AISI 304
4	Втулка	Нержaвеющaя стaль AISI 304
5	Хомут*	Нержaвеющaя стaль AISI 304
6	Уплотнение корпуса*	VMQ-60*
7	Седловое уплотнение	СКФ-26

* - Исполнение на PN25 имеет сварной неразборный корпус без данных позиций

ВАРИАНТЫ ИСПОЛНЕНИЯ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

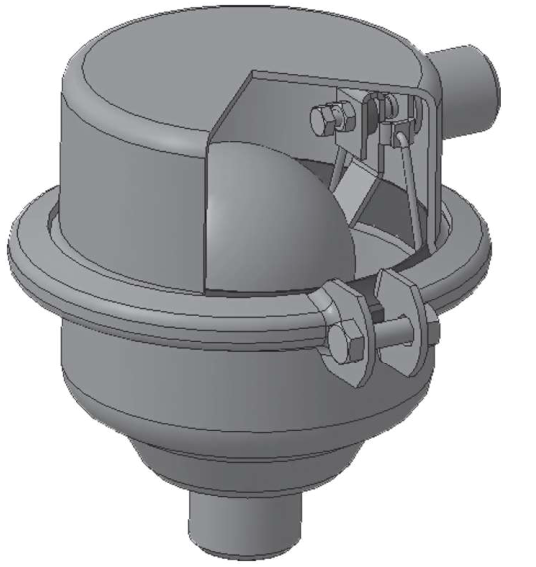

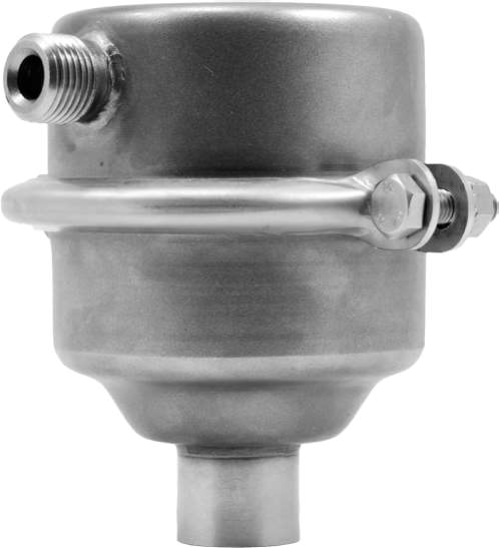

Исполнение на PN16	Исполнение на PN25	внутренняя конструкция

ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12, (Нм3/ч)

Перепад давления, (бар)	Мaксимaльный рaсход Нм3/ч
Перепад давления, (бар)	0-16
0,1	0,3
0,2	0,4
0,5	0,6
1	0,7
2	1
4	1,7
6	2,4
8	3,1
10	3,8
12	4,5
16	5,9
18	6,6
20	7,3
22	8
25	9

КОД ДЛЯ ЗАКАЗА ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

DN	Код для заказа*
DN	Ру1,6 МПа	Ру 2,5 МПа
G 1/2	FM05B394673	FM05B510982
G 3/4	FM05B394675	FM05B510983

ПРИМЕР МАРКИРОВКИ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО ГРАНРЕГ КАТ12

ГРАНРЕГ КАТ12-01-04-03-015-16-Р Воздухоотводчик автоматический DN15, рабочее давление 0-16 бар, Тмакс 180°С, нержавеющая сталь, резьбовой
