Перепускной клапан АДЛ ГРАНРЕГ КАТ62, на воду и газы, DN15...300, PN16...40, фланцевый

Технические характеристики

Условный диаметр	15...300 мм
Условное давление	16...40 бар
Давление настройки	0,1...12,0бар
Температура среды	до 150 °С
Величина Kvs	0,25...1600,0 м3/ч
Тип присоединения	Фланцевый

Применение

Перепускные клапаны Гранрег серии КАТ62 это регуляторы давления «до себя» прямого действия. Клапан предназначен для поддержания давления в системе воды и воздуха с t° до +150 °С. Гранрег КАТ62 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре присоединения.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Перепускной клапан АДЛ ГРАНРЕГ КАТ62, на воду и газы до 150°С, DN15...300, PN16...40, фланцевый

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

УСТАНОВКА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

Перепускной клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду с температурой до 100°С возможно расположение пружинного блока вверх. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух в нижнюю или боковую часть трубопровода при установке на воду. При установке перепускного клапана на воздух (рекомендованно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

Условный диаметр	DN15....300
Условное давление	PN 16...40 бар
Максимальная рабочая температура	Воздух, Холодная и горячая вода, и негорючие газы до +150°С
Входное давление (давление настройки)	0,1...12,0 бар
Макс. редукционное соотношение	4:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Тип присоединения	Фланцевое

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

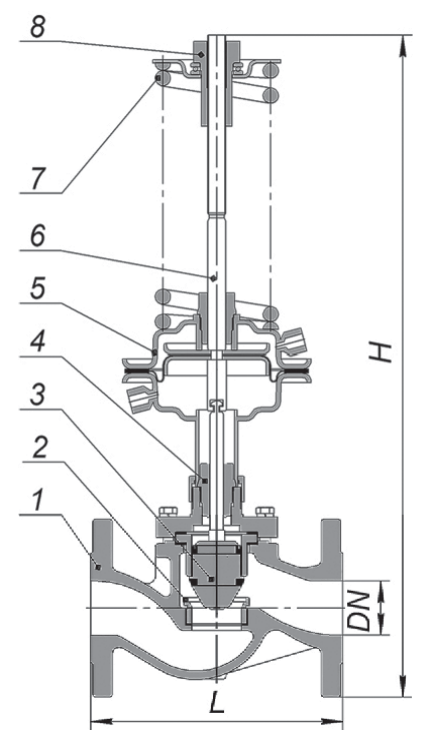

№	Позиция	Материал	Схема
1	Корпус клапана	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
2	Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
3	Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10),
4	Сальниковый узел	Чугун СЧ25 (GG25), Сталь 25Л (GS-45), Сталь 09Г2С* (9MnSi5), Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
5	Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)*
	Уплотнение штока**	Фторкаучук (FPM), Фторопласт (PTFE), тилен-пропиленовый каучук (EPDM)
6	Шток	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
7	Пружина	Пружинная сталь
8	Настроечная гайка	Латунь ЛС59 (CuZn38Pb1)*

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ НА ВЫХОДЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62, БАР

0,1...0,7

0,5...3,0

1,0...6,0

3,0....12,0

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Стандартный Kvs, м3/ч	4,0	6,3	10	16	25	40	63	100	160	250	320	400	1250	1600
Заниженный Kvs, м3/ч	0,25	1,6	1,0		10	12,5	25	25	63	100	160	250	500	1000
	0,4	2,5	1,6	4,0	16	16	40	40	100	125	250	320	800	1250
	0,63	4,0	2,0	6,3	20	25	50	63		160
	1,0		2,5	10		32		80		200
	1,6		3,2
	2,5		4,0
	3,2		6,3
			8,0

ГАБАРИТНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОР ДАВЛЕНИЯ "ДО СЕБЯ") ГРАНРЕГ КАТ62

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
H	510	550	550	610	650	660	710	720	850	870	990	1100	1300	1950
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, (кг)	12	17	18	22	25	27	34	41	58	70	135	176	290	390

Импульсная трубка

Для работы клапана требуется импульсная трубка (6х1 мм), присоединенная на расстоянии 10хDN после клапана. Входит в комплект поставки.

Пример макировки: «Гранрег» KAT62 — 01 — 40,0 — 01 — 01 — 050 — 16 — 12,0 — Ф/Ф
