Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ70, пусковой, чугунный, DN50-200, PN16, фланцевый

Технические характеристики

Условный диаметр	50...200 мм
Условное давление	16 бар
Рабочее давление	до 16 бар
Рабочая температура	0... 80°С
Принцип действия	пусковой
Тип присоединения	фланцевое

Применение

Автоматический воздухоотводчик ГРАНРЕГ КАТ70 является кинетическим воздухоотводчиком и предназначен для удаление большого количества воздуха, при заполнении системы, а также для впуска большого количества воздуха при опорожнении труб. Так же ГРАНРЕГ КАТ70 применяется для поддержания атмосферного давления в трубах, предотвращение «схлопывания» и кавитационных повреждений трубопроводов. Воздухоотводчик является пусковым и автоматически закрывается при привешении давления в системе выше 0,5 бар

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FM01F539364	ГРАНРЕГ КАТ70-01-02-03-050-16-Ф Клапан воздушный кинетический Ду50 Ру 16 ф/ф Tmax=+80°C GGG50	50	32824.95 ₽	уточняйте
FM01F539366	ГРАНРЕГ КАТ70-01-02-03-080-16-Ф Клапан воздушный кинетический Ду80 Ру 16 ф/ф Tmax=+80°C GGG50	80	44256.77 ₽	уточняйте
FM01F539369	ГРАНРЕГ КАТ70-01-02-03-100-16-Ф Клапан воздушный кинетический Ду100 Ру 16 ф/ф Tmax=+80°C GGG50	100	55299.78 ₽	уточняйте
FM01F539370	ГРАНРЕГ КАТ70-01-02-03-150-16-Ф Клапан воздушный кинетический Ду100 Ру 16 ф/ф Tmax=+80°C GGG50	150	74003.24 ₽	уточняйте
FM01F539371	ГРАНРЕГ КАТ70-01-02-03-200-16-Ф Клапан воздушный кинетический Ду200 Ру 16 ф/ф Tmax=+80°C GGG50	200	98950.27 ₽	уточняйте
FM01G642873	ГРАНРЕГ КАТ71-01-02-03-050-16-Ф Клапан воздушный комбинированный Ду50 Ру 16 ф/ф Tmax=+50°C GGG50	50	30988.21 ₽	уточняйте
FM01G642874	ГРАНРЕГ КАТ71-01-02-03-080-16-Ф Клапан воздушный комбинированный Ду80 Ру 16 ф/ф Tmax=+50°C GGG50	80	57777.64 ₽	уточняйте
FM01G642875	ГРАНРЕГ КАТ71-01-02-03-100-16-Ф Клапан воздушный комбинированный Ду100 Ру 16 ф/ф Tmax=+50°C GGG50	100	52908.54 ₽	уточняйте
FM01G642876	ГРАНРЕГ КАТ71-01-02-03-150-16-Ф Клапан воздушный комбинированный Ду150 Ру 16 ф/ф Tmax=+50°C GGG50	150	2113868.58 ₽	уточняйте
FM01G642877	ГРАНРЕГ КАТ71-01-02-03-200-16-Ф Клапан воздушный комбинированный Ду200 Ру 16 ф/ф Tmax=+50°C GGG50	200	353357.52 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Воздухоотводчик автоматический АДЛ ГРАНРЕГ КАТ70, пусковой, чугунный, DN50-200, PN16, фланцевый

ОПИСАНИЕ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

Пусковые воздухоотводчики, такие как ГРАНРЕГ КАТ70, имеют высокую пропускную способность и предназначены для удаления газов из жидкостных систем при их заполнении жидкостью, а также для заполнения воздухом при дренаже системы. При отсутствии жидкости в системе клапан воздухоотводчика открыт за счёт массы поплавка. При заполнении системы и повышении уровня жидкости, поплавок перемещается в верхнее положение и закрывает клапан. В процессе работы системы клапан воздухоотводчика удерживается
рабочим давлением в закрытом положении независимо от уровня жидкости. При дренаже системы воздухоотводчик будет оставаться закрытым до тех пор, пока давление не
понизится до 0,05 МПа. После чего клапан открывается и работает в режиме заполнения системы воздухом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

Диаметр клапана	50...200мм
Номинальное давление	16 бар
Максимальное входное давление	0,05 бар
Рабочая температура среды	0°C до + 80°C
Пропускная способность	до 30 000,0 Нм3/ч
Тип действия воздухоотводчика	пусковой
Присоединения	Вход - Фланцевое Выход - сброс в атмосферу
ОПЦИИ	--

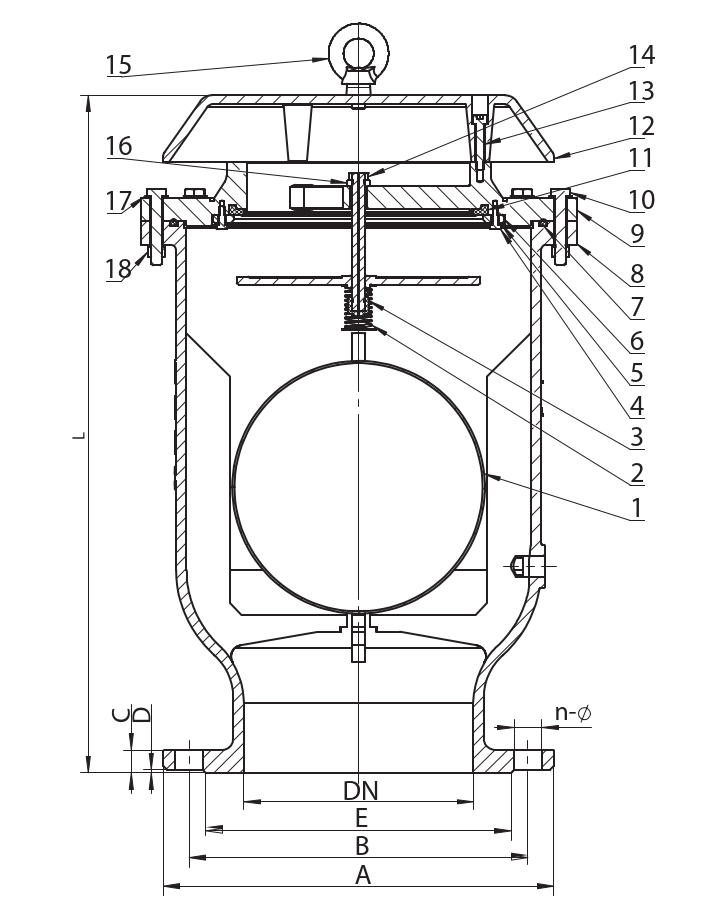

СПЕЦИФИКАЦИЯ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

№	Позиция	Матриал	Схема
1	Поплавок	Нержавеющая сталь
2	Пружина	Пружинная сталь
3	Уплотнение выпускной трубки	NBR
4	Болт	Нержавеющая сталь
5	Плоская шайба	Нержавеющая сталь
6	Фиксирующая пластина	Высокопрочный чугун
7	Кольцевое уплотнение	EPDM
8	Корпус	Высокопрочный чугун
9	Крышка	Высокопрочный чугун
10	Болт	Углеродистая сталь
11	Кольцевое уплотнение	NBR
12	Вентиляционная крышка	Высокопрочный чугун
13	Болт с потайной головкой	Углеродистая сталь сцинковым покрытием
14	Шестигранная тонкая гайка	Нержавеющая сталь
15	Рым-болт (для DN200-300)	Углеродистая сталь
16	Направляющая (для DN250-300)	Латунь
17	Плоская шайба	Углеродистая сталь
18	Шестигранная гайка	Углеродистая сталь

ГАБАРИТНЫЕ РАЗМЕРЫ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

Размер	Диаметр
Размер	50	65	80	100	150	200
L	412	412	412	418	457	590
A	165	185	200	220	285	340
B	125	42	160	180	240	295
C	19	19	19	19	20	20
D	3	3	3	3	3	3
E	99	118	132	156	211	266
n	4	4	8	8	8	12
Масса, кг	25,5	26,0	26,9	27,5	45,6	80,0

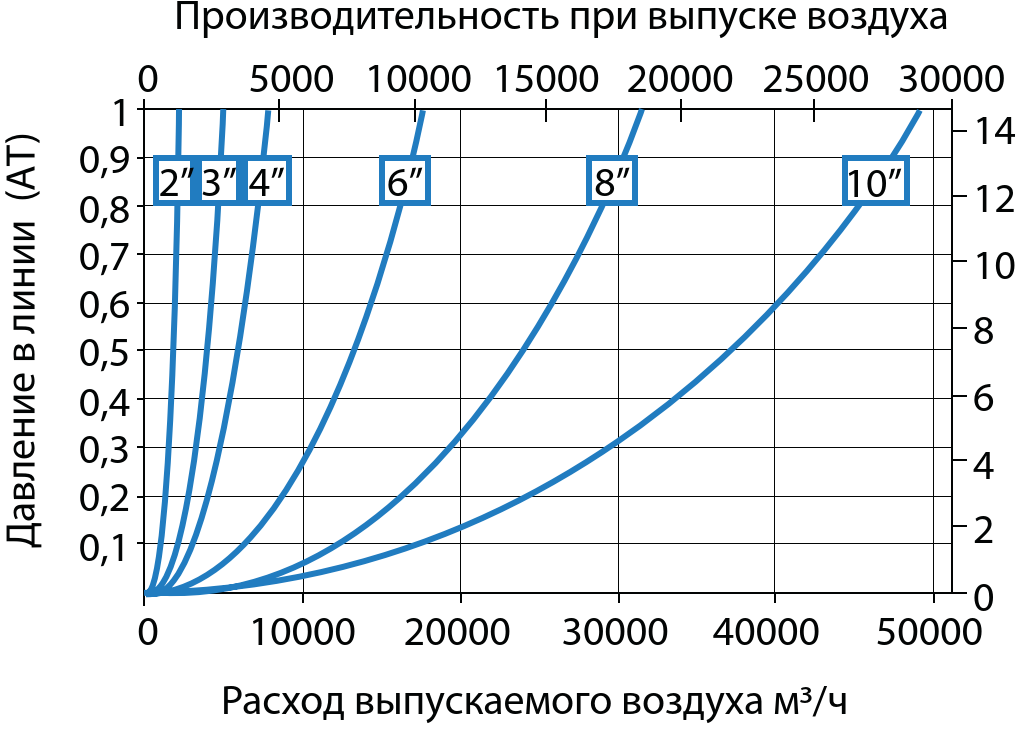

ПРОПУСКНАЯ СПОСОБНОСТЬ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

ПРИМЕР МАРКИРОВКИ ПУСКОВОГО ВОЗДУХООТВОДЧИКА ГРАНРЕГ КАТ70

«Гранрег» КАТ70 — 01 — 02 — 03 — 080 — 16 — Ф - Воздухоотводчик автоматический пусковой, корпус - высокопрочный чугун, поплавок - нержавеющая сталь, уплотнение EPDM, DN80, PN16, фланцевый
